Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 1570

14. FOR AWD ONLY Install the differential support

bracket (1) to the differential and the engine block.

15. FOR AWD ONLY Install the left (2) and right front

drive axles. (Refer to 3 - DIFFERENTIAL & DRIV-
ELINE/HALF SHAFT - INSTALLATION).

16. FOR AWD ONLY Install front drive shaft into the

differential and transfer case. (Refer to 3 - DIF-
FERENTIAL & DRIVELINE/PROPELLER SHAFT -
INSTALLATION)

17. Install exhaust pipe to manifold.

18. Lower the vehicle.

9 - 2304

ENGINE - 5.7L SERVICE INFORMATION

LX

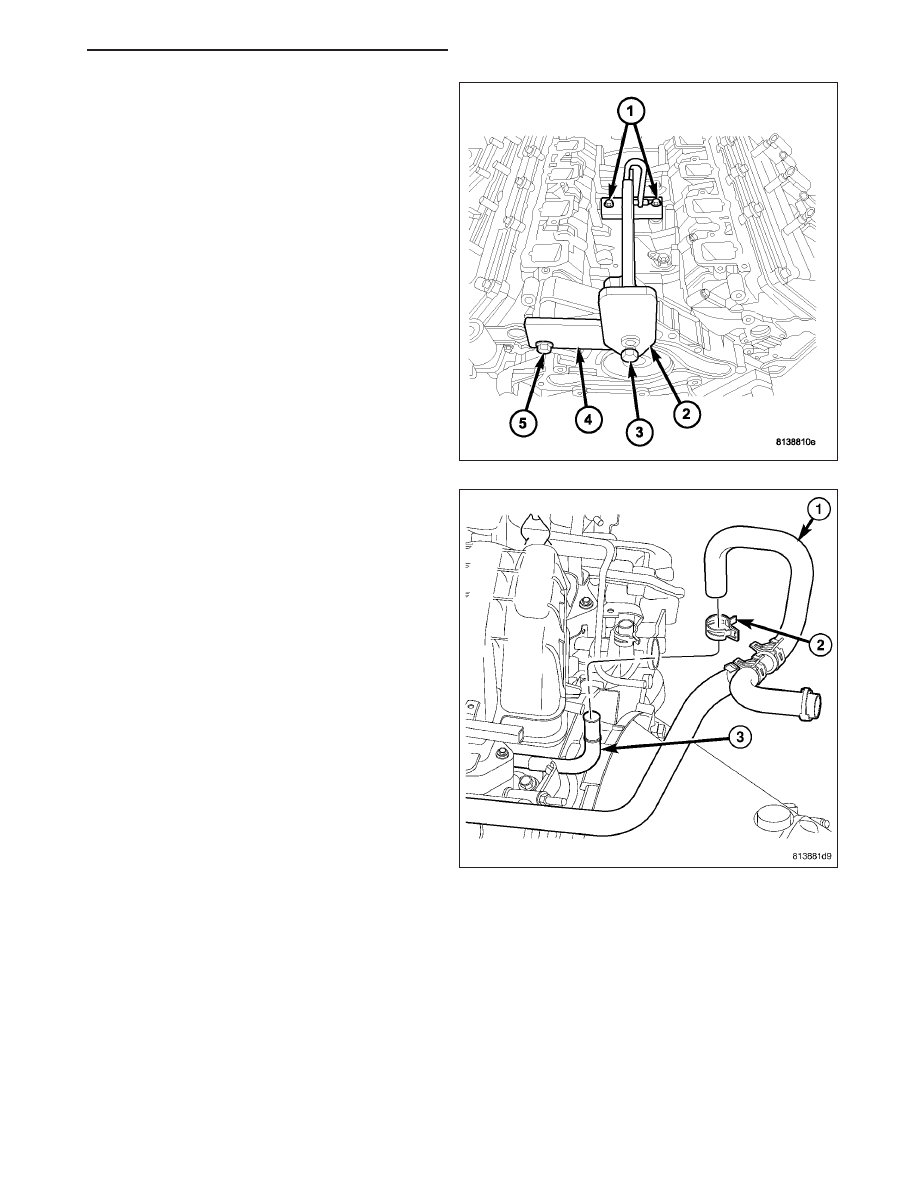

19. Remove engine lift fixture (2), special tool # 8984

and 8984–UPD (4).

20. Connect the fuel supply line (Refer to 14 - FUEL

SYSTEM/FUEL

DELIVERY/QUICK

CONNECT

FITTING - STANDARD PROCEDURE).

21. Reinstall the power steering pump.

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2305

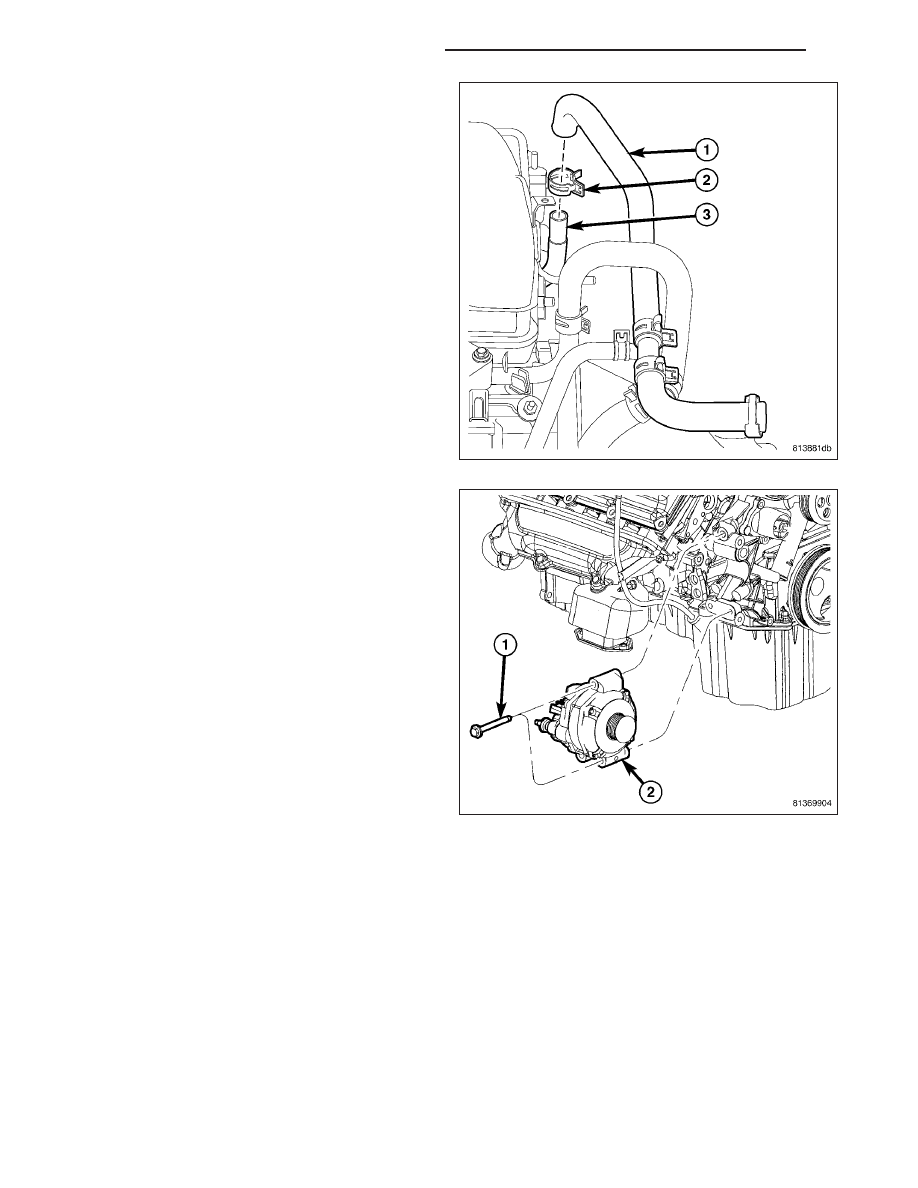

22. Connect the heater hoses(1, 1,).

23. Reconnect the ground wires to the rear of each

cylinder head.

24. Install the intake manifold. (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION).

9 - 2306

ENGINE - 5.7L SERVICE INFORMATION

LX

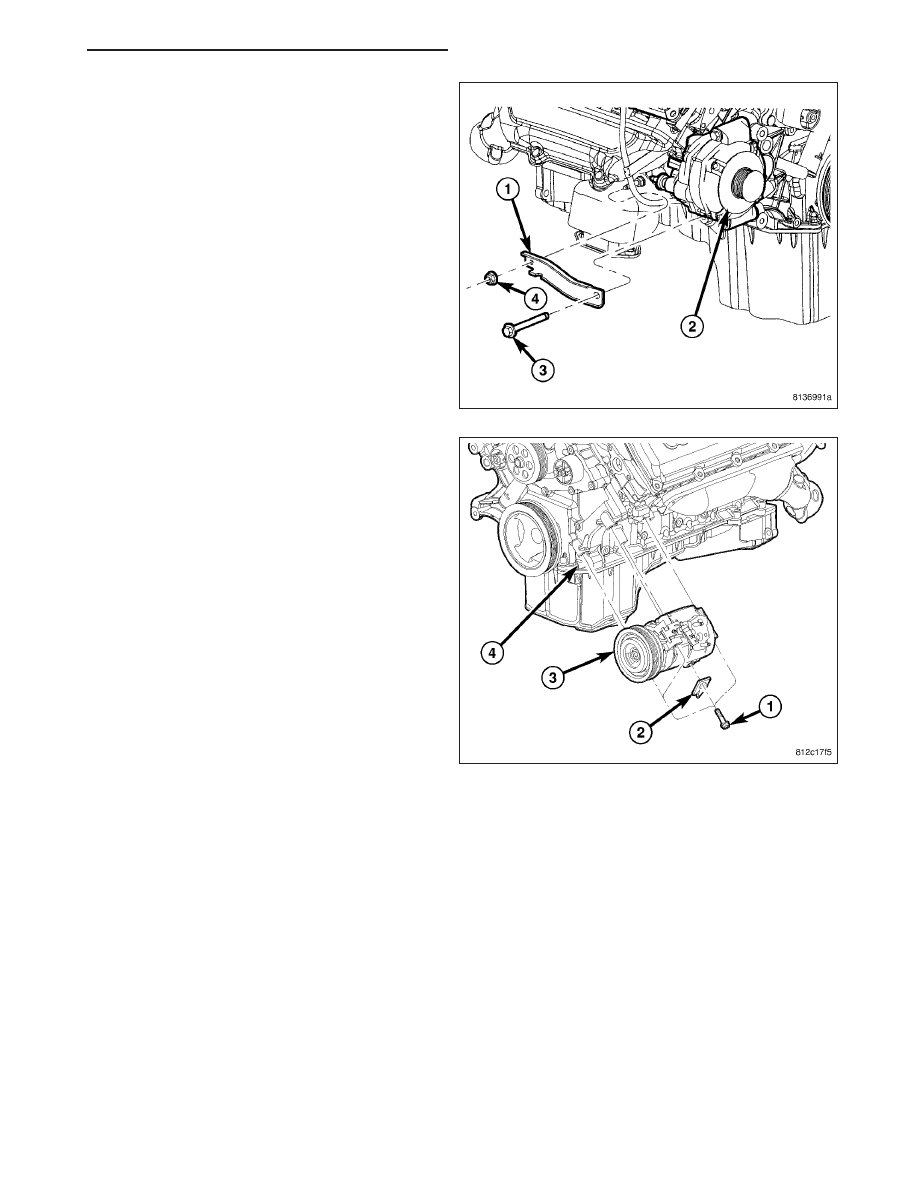

25. Install

the

generator

(2),

generator

support

bracket (1), and wire connections (Refer to 8 -
ELECTRICAL/CHARGING/GENERATOR

-

INSTALLATION).

26. Install a/c compressor (3) (Refer to 24 - HEATING

& AIR

CONDITIONING/PLUMBING/A/C

COM-

PRESSOR - INSTALLATION).

27. Install the accessory drive belt (Refer to 7 -

COOLING/ACCESSORY DRIVE/DRIVE BELTS -
INSTALLATION).

28. Install the radiator fan shroud (Refer to 7 - COOL-

ING/ENGINE/RADIATOR FAN - INSTALLATION).

29. Connect the radiator lower hose.

30. Connect the transmission oil cooler lines to the

radiator.

31. Connect the radiator upper hose.

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2307
