INSTALLATION

1. Install new axle seal(s) (1) using Tool 9755 (2).

NOTE: Use care when installing halfshaft to axle
assembly. The halfshaft installation angle should
be minimized to avoid damage to seal upon instal-
lation.

2. Using new circlip(s), install halfshaft (1) to rear axle

assembly. Use care not to damage axle seals(2).
Verify proper installation by pulling outward on joint
by hand.

3 - 256

REAR AXLE - 215RII

LX

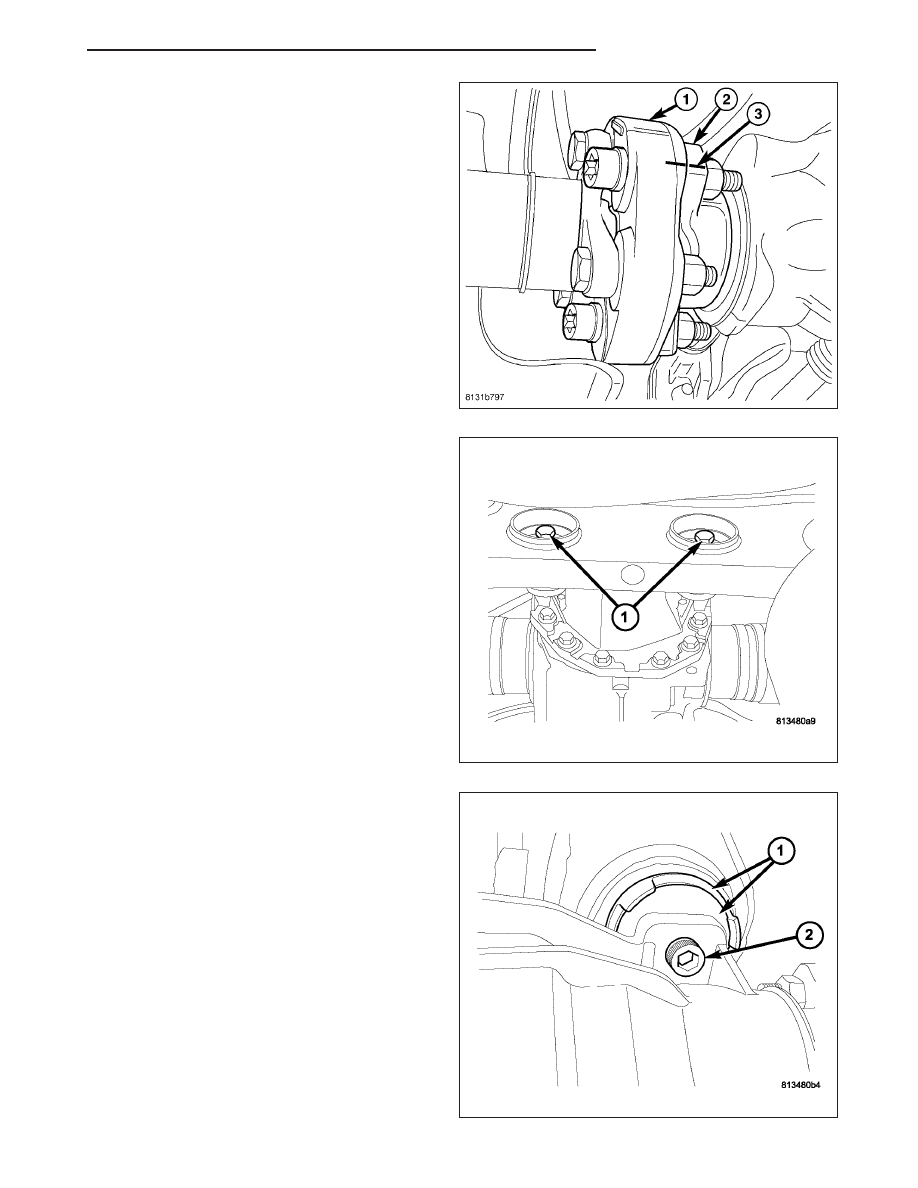

3. Raise rear axle assembly into position. Align pro-

peller shaft index marks (3) and start propeller
shaft coupler-to-axle bolt/nuts by hand.

4. Install two rear axle-to-crossmember bolts (1) and

torque to 220 N·m (162 ft. lbs.).

5. Install rear axle front mount isolator (1) as shown

and torque bolt/nut to 65 N·m (48 ft. lbs.).

LX

REAR AXLE - 215RII

3 - 257

6. Again verify halfshaft inner joints are fully engaged

to axle assembly.

7. Remove transmission jack (1).

8. If used, remove screw-type under-hoist jack stands

(2).

9. Torque propeller shaft coupler-to-axle flange bolt/

nuts to 58 N·m (43 ft. lbs.).

10. Using a 14mm hex, remove rear axle fill plug (1).

Fill axle with 1.2L (1.3 qts.) of Mopar

T

75W-140

Synthetic Gear & Axle Lubricant. Install fill plug
and torque to 50 N·m (37 ft. lbs.).
