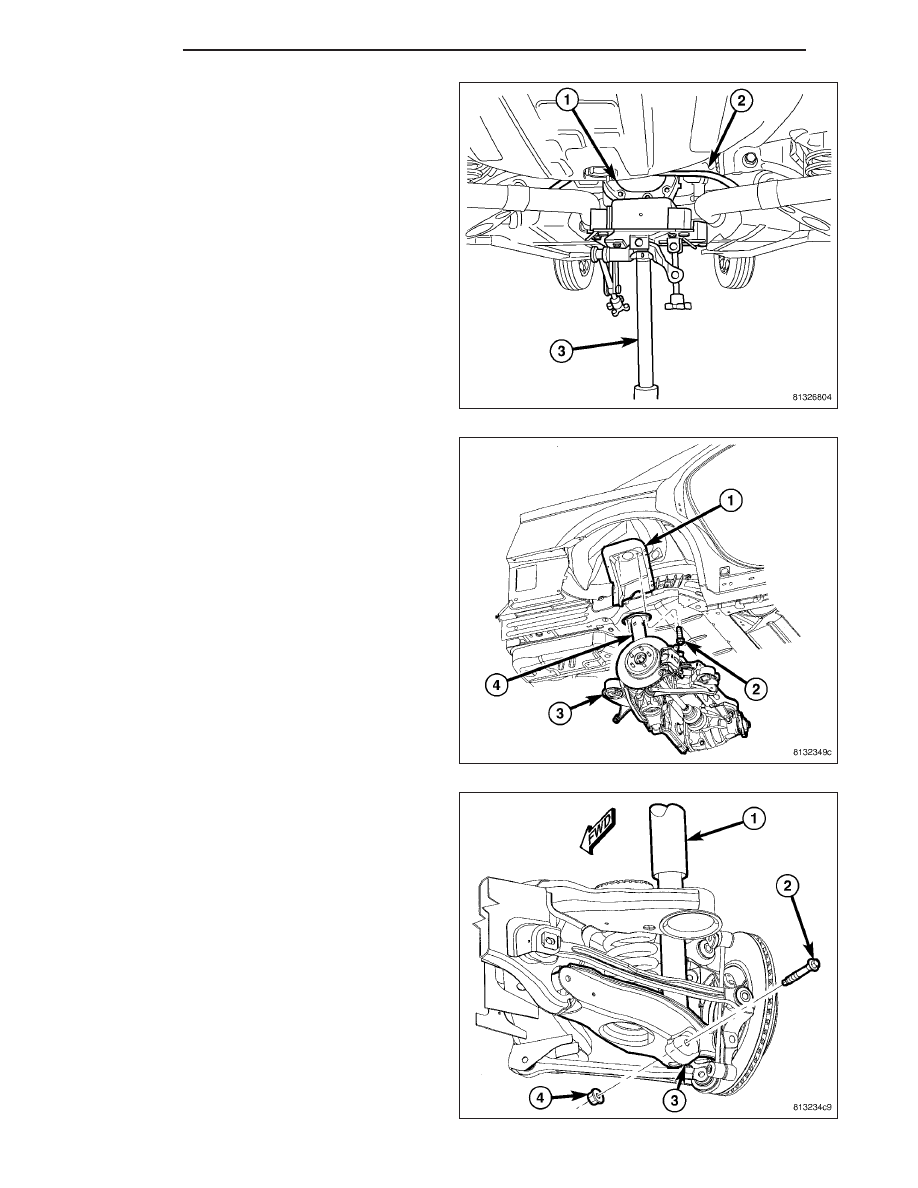

6. Position under-hoist utility jack or transmission jack

(3) under center of rear axle differential (1). Raise
jack head to contact differential and secure in
place. When securing crossmember to jack, be
sure not to secure stabilizer bar.

7. Remove

shock

absorber

(1)

upper

mounting

screws (2).

8. Remove shock absorber (1) lower mounting bolt (2)

and nut (4).

2 - 174

REAR

LX

NOTE: If equipped with AWD, when removing
crossmember mounting bolts in following step, be
sure to not to misplace spacers (1) between cross-
member mounts (2) and body.

CAUTION: When removing crossmember mounting
bolts (2 and 3) it is important NOT to loosen or
remove crossmember mounting bolts on opposite
side of vehicle. Doing so will require rear wheel
alignment following reinstallation to ensure proper
thrust angle.

9. Remove both front and rear crossmember mount-

ing bolts (2 and 3) on repair-side of vehicle.

CAUTION: To avoid damaging other components
of vehicle, do not lower crossmember (1) any fur-
ther than necessary to remove shock absorber.

10. Slowly lower jack allowing repair-side of cross-

member to drop. Do not lower jack at a fast
rate. Lower jack just enough to allow top of shock
absorber to clear body flange.

11. Remove shock absorber (3) by tipping top out-

ward and lifting lower end out of pocket in spring
link (4).

12. Disconnect brake hose at bracket mounted to

body to allow to avoid overextending hose, dam-
aging it, during following step.

13. Slowly lower jack until crossmember is low

enough to remove coil spring. Do not lower jack
any further than necessary to remove spring.

14. Remove coil spring and isolators (1, 2 and 5).

LX

REAR

2 - 175

INSTALLATION

NOTE: Rear coil springs are interchangeable.

1. Install upper (1) and lower (5) isolators on coil

spring (2).

NOTE: Before installing coil spring, make sure iso-
lators (1 and 5) are completely installed on ends of
spring.

2. Install coil spring with isolators into spring pocket of

spring link (1) fitting lower isolator (2) to shape of
pocket, then align top of spring with body mount.

2 - 176

REAR

LX

3. Install shock absorber (3) by setting lower end into

pocket in spring link (4), then tipping top inward
until aligned with upper mounting holes.

4. Install lower shock mounting bolt and nut. Do not

tighten at this time.

5. If vehicle is equipped with AWD, make sure spac-

ers (1) on top of crossmember mount bushings (2)
on side of repair are in position.

LX

REAR

2 - 177
