NOTE: When attaching stabilizer link to stabilizer
bar, make sure link ball joint stem is pointed
inboard toward engine cradle.

3. Install stabilizer bar ends (4) to each stabilizer link

(3). Slide link ball joint stem (1) through mounting
hole in bar. Loosely install nuts (5) at this time.

4. Raise stabilizer bar to engine cradle, placing bush-

ings (1) into mounted position.

5. Install bolts (2) securing each stabilizer bar isolator

retainer (3) to cradle. Tighten bolts to 60 N·m (44
ft. lbs.) torque.

6. While holding stem from rotating at hex (1) or flat

(2) tighten stabilizer link nuts at each end of stabi-
lizer bar (4) to 128 N·m (95 ft. lbs.) torque.

2 - 74

FRONT

LX

7. Install belly pan. (Refer to 23 - BODY/EXTERIOR/BELLY PAN - REMOVAL)

8. Lower vehicle.

RWD

NOTE: When attaching stabilizer link to stabilizer
bar, make sure link ball joint stem is pointed
inboard toward engine cradle.

1. On each side of vehicle, raise stabilizer bar (4) to

stabilizer link (3) and slide link ball joint stem (1)
through mounting hole in bar. Loosely install nut (5)
at this time.

CAUTION: Because of stabilizer isolator outer
shape, it is very important to install isolators in
position discussed in following step.

2. Utilizing slit in isolator, install each stabilizer bar

isolator (1) on bar resting against locating collar (2)
as shown. Make sure slit in isolator is positioned
toward rear of vehicle.

LX

FRONT

2 - 75

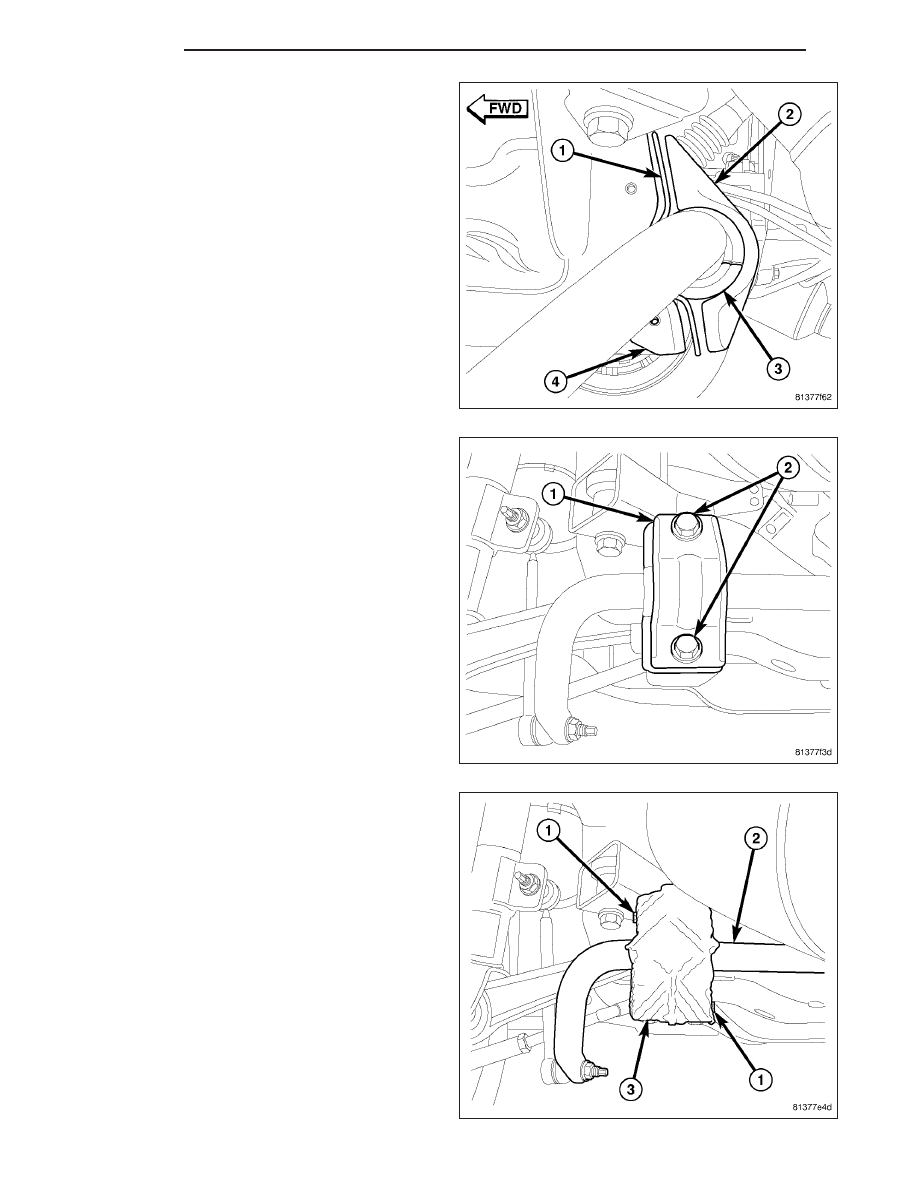

3. On each side of vehicle, install stabilizer bar isola-

tor retainer halves (1)(2) around isolator (3).

4. On each side of vehicle, install bolts (2) securing

stabilizer bar isolator retainer halves (2) to cradle.
Tighten bolts (2) to 60 N·m (44 ft. lbs.) torque.

5. On each side of vehicle, install stabilizer bar heat

shield (3) over stabilizer bar isolator retainer. Install
mounting screws (1).

2 - 76

FRONT

LX

6. While holding stem from rotating at hex (1) or flat

(2) tighten stabilizer link nuts at each end of stabi-
lizer bar (4) to 128 N·m (95 ft. lbs.) torque.

7. Install belly pan. (Refer to 23 - BODY/EXTERIOR/BELLY PAN - REMOVAL)

8. Lower vehicle.

LX

FRONT

2 - 77
