Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 14

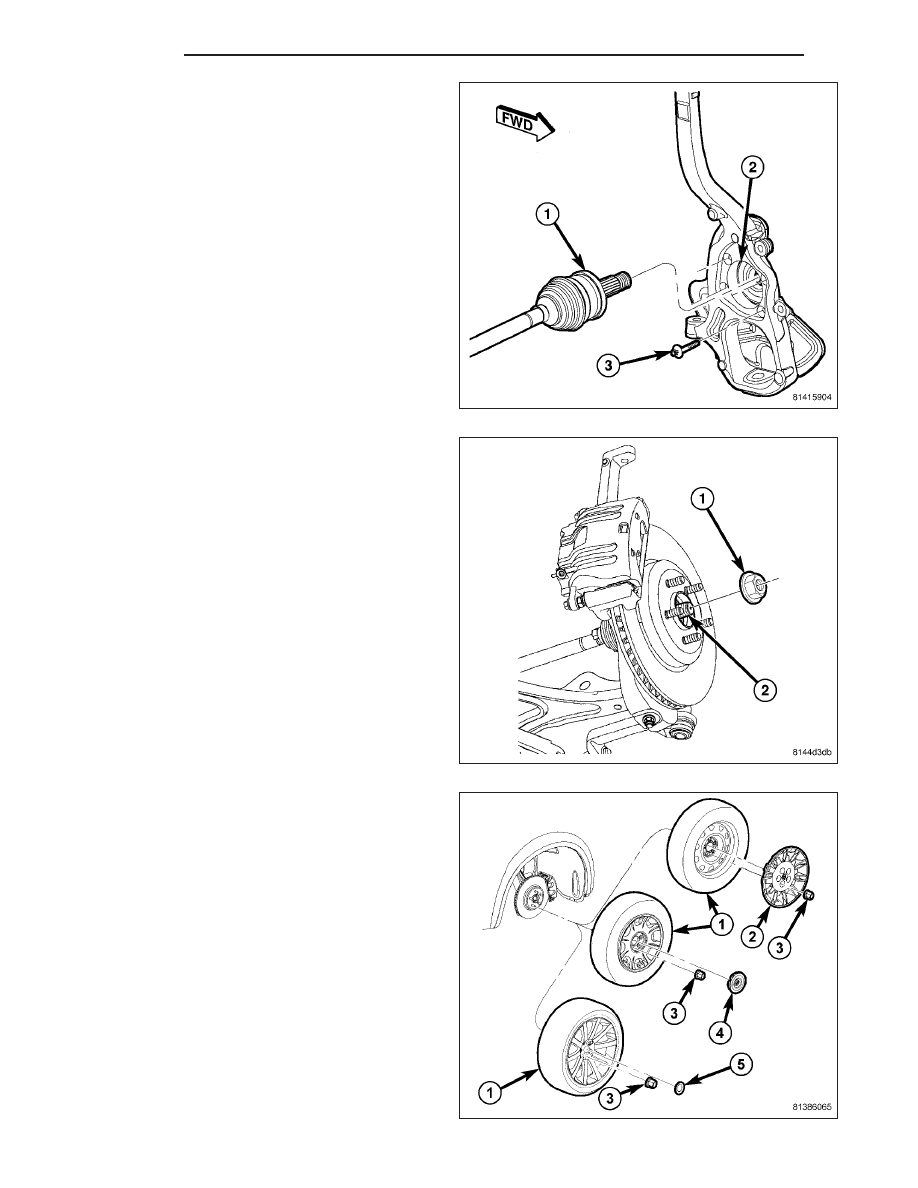

5. Remove four bolts (3) fastening hub and bearing

(2) to knuckle.

6. Slide hub and bearing (2) off axle half shaft (1) and

knuckle.

RWD

1. Raise and support vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCEDURE)

2. Remove wheel mounting nuts (3), then tire and

wheel assembly (1).

3. Access and remove front brake rotor. (Refer to 5 -

BRAKES/HYDRAULIC/MECHANICAL/ROTOR

-

REMOVAL)

2 - 10

FRONT

LX

4. Remove dust cap (2). When doing this, avoid dam-

aging internal bore of hub to preserve seal integrity.

5. Remove hub nut (1).

6. Slide hub and bearing off knuckle spindle.

INSTALLATION

AWD

NOTE: Before installing hub and bearing on end of
axle half shaft, ensure isolation washer is present
on end of half shaft. Inspect washer making sure it
is not worn or damaged. Washer can be installed
in either direction on shaft.

LX

FRONT

2 - 11

1. Slide hub and bearing (2) onto axle half shaft (1).

Position hub and bearing onto knuckle, lining up
mounting bolt holes.

2. Install four bolts (3) fastening hub and bearing in

place. Tighten mounting bolts to 68 N·m (50 ft. lbs.)
torque.

3. Install brake rotor, then disc brake caliper and

adapter assembly. (Refer to 5 - BRAKES/HYDRAU-
LIC/MECHANICAL/ROTOR - INSTALLATION)

4. Install hub nut (1) on end of axle half shaft (2).

While a helper applies brakes to keep hub from
turning, tighten hub nut to 213 N·m (157 ft. lbs.)
torque.

5. Install tire and wheel assembly (1) (Refer to 22 -

TIRES/WHEELS - INSTALLATION). Tighten wheel
mounting nuts (3) to 150 N·m (110 ft. lbs.) torque.

6. Lower vehicle.

2 - 12

FRONT

LX

7. Pump brake pedal several times to ensure vehicle

has a firm brake pedal before moving vehicle.

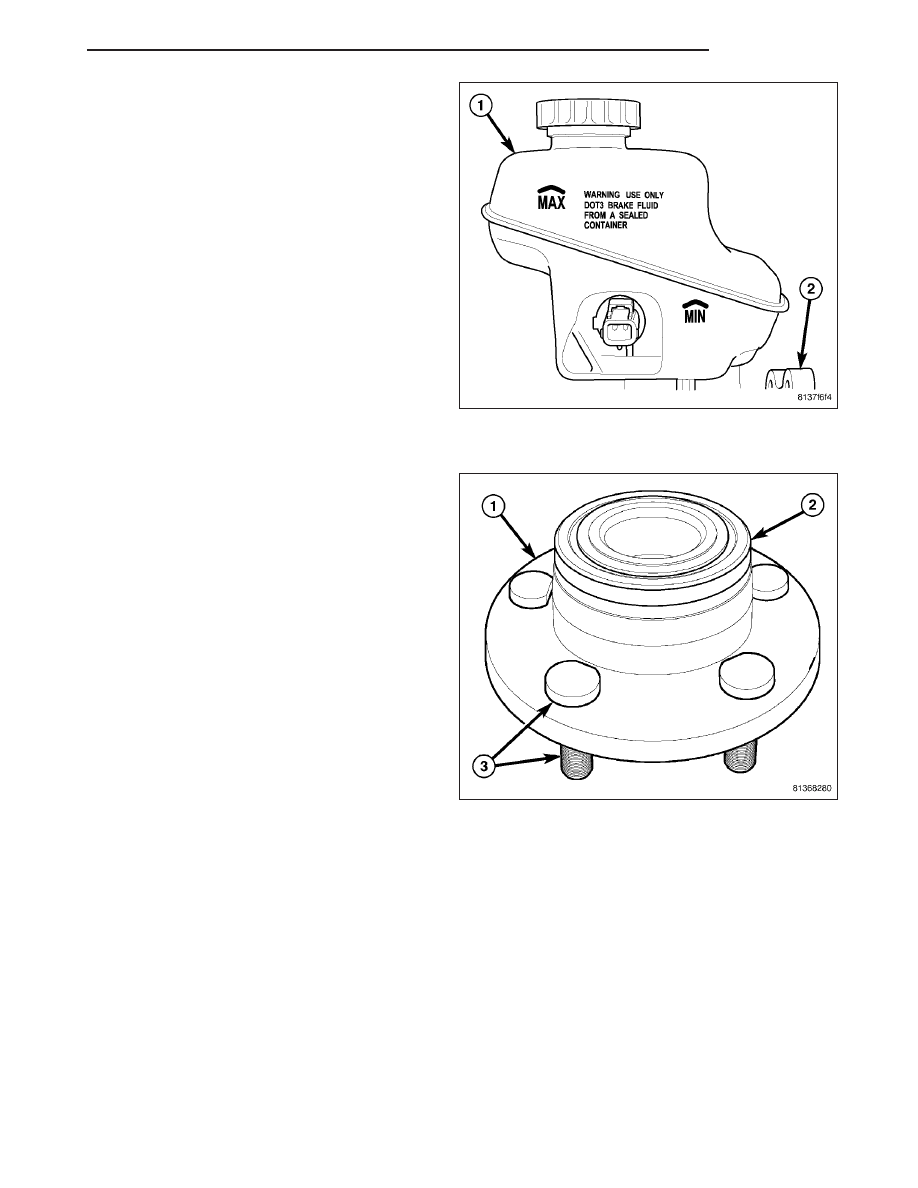

8. Check and adjust brake fluid level in reservoir (1)

as necessary.

9. Road test vehicle and make several stops to wear

off any foreign material on brakes and to seat
brake pads.

RWD

NOTE:

Prior

to

installation,

inspect

magnetic

encoder (for wheel speed sensor) (2) for any dam-
age and make sure any metal debris sticking to it
is removed.

1. Slide hub and bearing onto knuckle spindle.

LX

FRONT

2 - 13
