ENGINE LUBRICATION SYSTEM

The lubrication system is a full flow filtration pres-

sure feed type. Oil stored in the oil pan is taken in and
discharged by a internal gear type oil pump directly
coupled to the crankshaft. Its pressure is regulated by
a relief valve located in the Chain Case Cover. The oil
is pumped through an oil filter and feeds a main oil
galley.This oil gallery feeds oil under pressure to the
main and rod bearings, camshaft bearings. Passages in
the cylinder block feed oil to the hydraulic lifters and
rocker shaft brackets which feeds the rocker arm pivots
(Fig. 1).

OIL PAN SERVICE

REMOVAL

(1) Disconnect negative battery cable, remove en-

gine oil dipstick.

(2) Raise vehicle. Drain engine oil.
(3) Remove oil pan screws and remove oil pan.

CLEANING AND INSPECTION

(1) Clean oil pan in solvent and wipe dry with a

clean cloth. Clean all gasket material from mounting
surfaces of pan and block.

(2) Inspect oil drain plug and plug hole for stripped

or damaged threads and repair as necessary. Install a
new drain plug gasket. Tighten to 27 N

Im (20 ft. lb.).

(3) Inspect oil pan mounting flange for bends or

distortion. Straighten flange if necessary.

(4) Clean oil screen and pipe in clean solvent. In-

spect condition of screen.

INSTALLATION

(1) Install oil pick-up tube into Chain Case Cover

tighten screw to 28 N

Im (250 in. lbs.) (Fig. 2).

(2) Apply a 1/8 inch bead of Mopar Silicone Rubber

Adhesive Sealant or equivalent, at the parting line of
the Chain Case Cover and the Rear Seal Retainer (Fig.
3).

(3) Use a new pan gasket (Fig. 4).
(4) Install pan and tighten screws to 23 N

Im (200 in

lb.).

(5) Lower vehicle and install oil dipstick.
(6) Connect negative battery cable.
(7) Fill crankcase with oil to proper level.

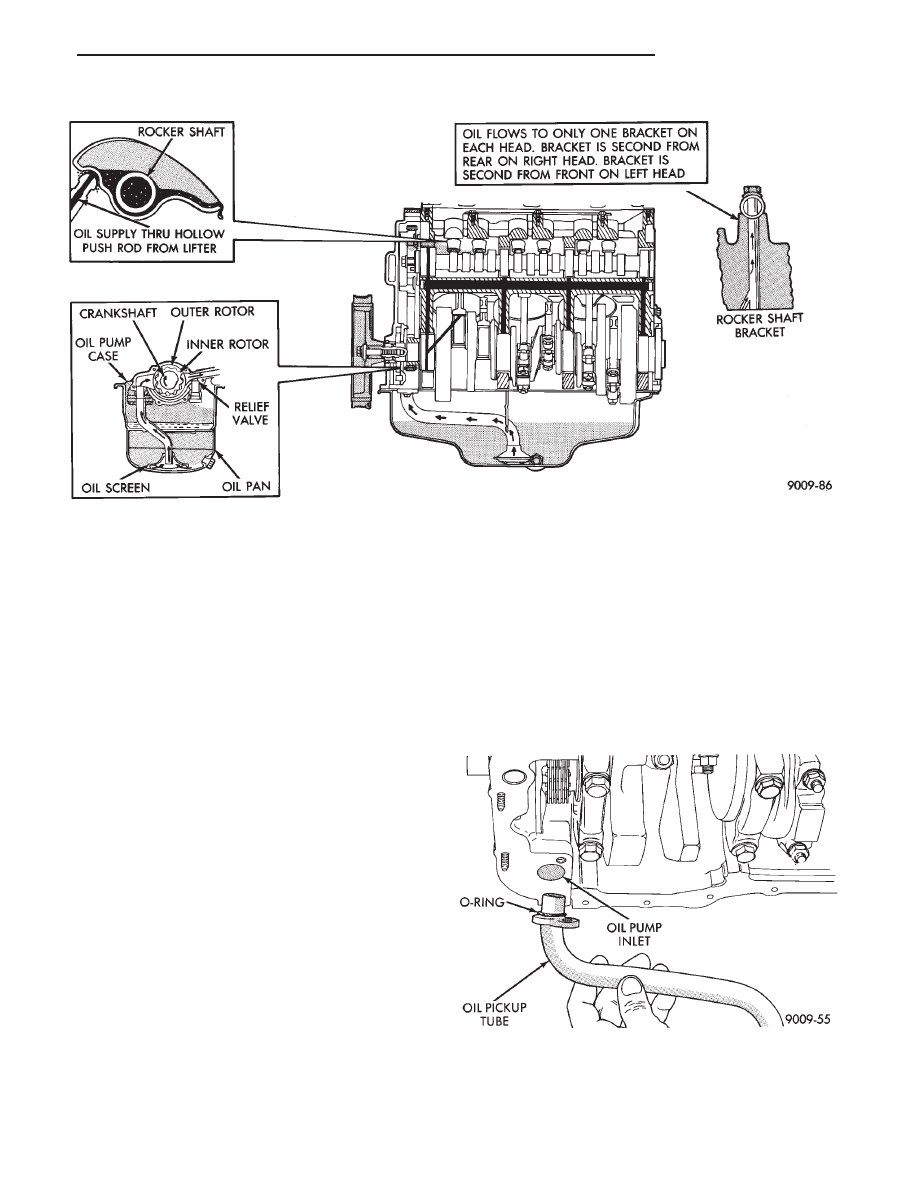

Fig. 1 Engine Oiling System

Fig. 2 Oil Pump Pick-up Tube Service

.

3.3L ENGINE

9 - 107

OIL PUMP SERVICE

It is necessary to remove the oil pan, oil pickup and

chain case cover (CCC) to service the oil pump rotors.
The oil pump pressure relief valve can be serviced by
removing the oil pan and oil pickup tube. Refer to
Timing Chain Cover Removal and Installation of this
section for procedures.

DISASSEMBLY

(1) To remove the relief valve, proceed as follows:

(a) Drill a 3.175mm (1/8 inch) hole into the relief

valve retainer cap and insert a self-threading sheet
metal screw into cap.

(b) Clamp screw into a vise and while supporting

chain case cover (CCC), remove cap by tapping CCC
using a soft hammer. Discard retainer cap and re-
move spring and relief valve (Fig. 5).

(2) Remove oil pump cover screws, and lift off cover.
(3) Remove pump rotors.
(4) Wash all parts in a suitable solvent and inspect

carefully for damage or wear (Fig. 6).

INSPECTION AND REPAIR

(1) Clean all parts thoroughly. Mating surface of the

chain case cover (CCC) should be smooth. Replace
pump cover if scratched or grooved.

(2) Lay a straightedge across the pump cover surface

(Fig. 7). If a .076mm (.003 inch) feeler gauge can be
inserted between cover and straight edge, cover should
be replaced.

(3) Measure thickness and diameter of outer rotor. If

outer rotor thickness measures 7.36mm (.3005 inch) or
less (Fig. 8), or if the diameter is 79.78mm (3.141
inches) or less, replace outer rotor.

(4) If inner rotor measures 7.64mm (.301 inch) or

less replace inner rotor and shaft assembly (Fig. 9).

(5) Slide outer rotor into CCC, press to one side with

fingers and measure clearance between rotor and CCC
(Fig. 10). If measurement is 56mm (.022 inch) or more,
replace CCC only if outer rotor is in spec.

(6) Install inner rotor into CCC. If clearance be-

tween inner and outer rotors (Fig. 11) is .203mm (.008
inch) or more,replace both rotors.

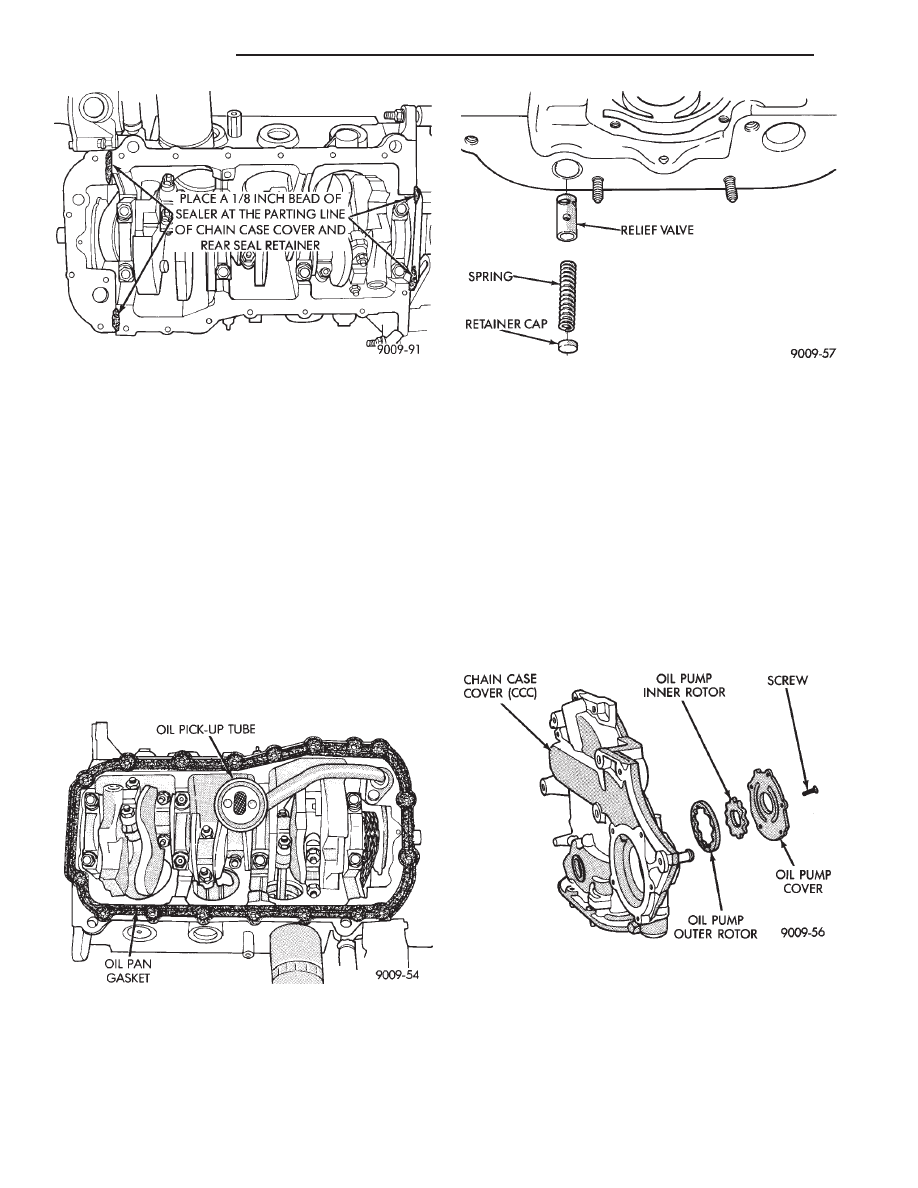

Fig. 3 Oil Pan Sealing

Fig. 4 Oil Pan Gasket Installation

Fig. 5 Oil Pressure Relief Valve

Fig. 6 Oil Pump

9 - 108

3.3L ENGINE

.

(7) Place a straightedge across the face of the CCC,

between bolt holes. If a feeler gauge of .102mm (.004
inch) or more can be inserted between rotors and the
straightedge, replace pump assembly (Fig.12). ONLY if
rotors are in specs.

(8) Inspect oil pressure relief valve plunger for scor-

ing and free operation in its bore. Small marks may be
removed with 400-grit wet or dry sandpaper.

(9) The relief valve spring has a free length of

approximately 49.5mm (1.95 inch) and should test
between 19.5 and 20.5 pounds when compressed to
34mm (1-11/32 inches). Replace spring that fails to
meet specifications (Fig. 5).

(10) If oil pressure is low and pump is within speci-

fications, inspect for worn engine bearings or other
reasons for oil pressure loss.

OIL PUMP ASSEMBLY AND INSTALLATION

(1) Assemble pump, using new parts as required.
(2) Tighten cover screws to 12 N

Im (105 in. lbs.).

(3) Prime oil pump before installation by filling rotor

cavity with engine oil.

(4) Install chain case cover slowly refer to Timing

Chain Cover Installation of this section.

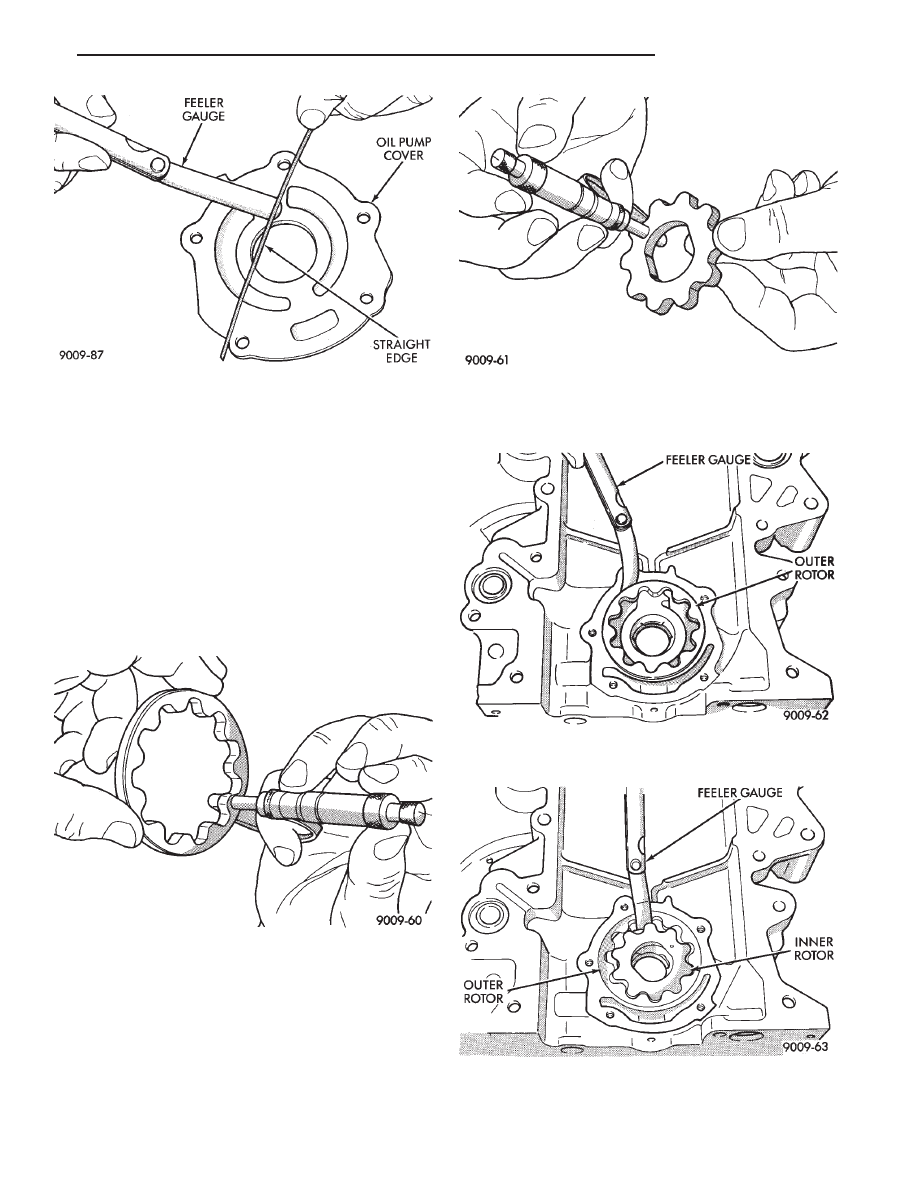

Fig. 7 Checking Oil Pump Cover Flatness

Fig. 8 Measuring Outer Rotor Thickness

Fig. 9 Measuring Inner Rotor Thickness

Fig. 10 Measuring Outer Rotor Clearance in Hous-

ing

Fig. 11 Measuring Clearance Between Rotors

.

3.3L ENGINE

9 - 109

CHECKING ENGINE OIL PRESSURE

Check oil pressure using gauge at oil pressure switch

location. Oil pressure should be 34.47 kPa ( 5 psi.) at
idle or 205 to 551 kPa (30 to 80 psi.) at 3000 RPM.

(1) Remove pressure sending unit and install oil

pressure gauge (Fig. 13).

CAUTION: If oil pressure is 0 at idle, Do Not Run
engine at 3000 RPM.

(2) Warm engine at high idle until thermostat opens.

OIL FILTER

When servicing oil filter avoid deforming the

filter can by installing the remove/install tool
band strap against the can to base lockseam. The
lockseam joining the can to the base is reinforced
by the base plate.

(1) Using Tool C-4065, unscrew filter from base and

discard (Fig. 14).

(2) Wipe base clean, then inspect gasket contact

surface.

(3) Lubricate gasket of new filter with clean engine

oil.

(4) Install and tighten filter to 20 N

Im (15 ft. lbs.)

torque after gasket contacts base. Use filter wrench if
necessary.

(5) Start engine and check for leaks.

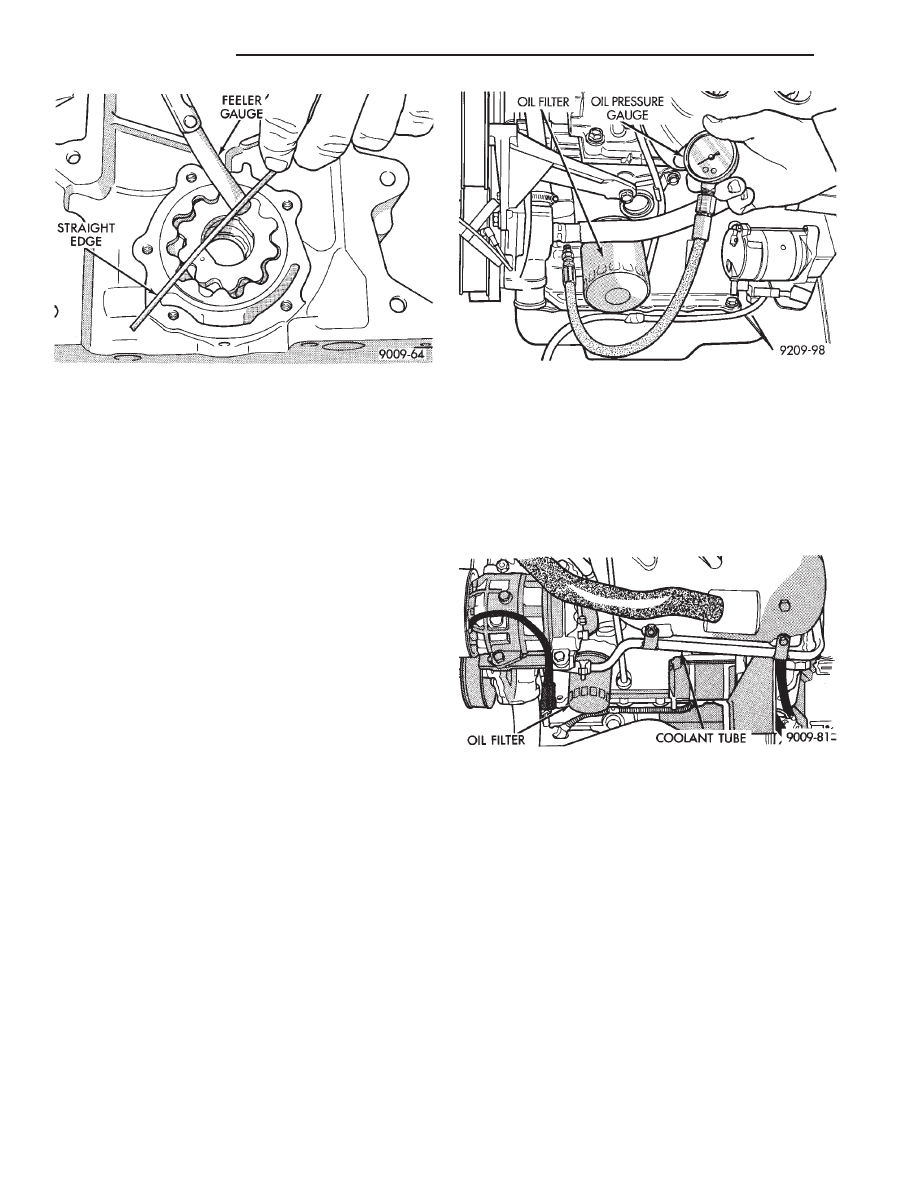

Fig. 12 Measuring Clearance Over Rotors

Fig. 13 Checking Oil Pump Pressure

Fig. 14 Oil Filter
