Chrysler Town & Country/Voyager, Dodge Caravan, Plymouth Voyager. Manual - part 193

SPECIFICATIONS

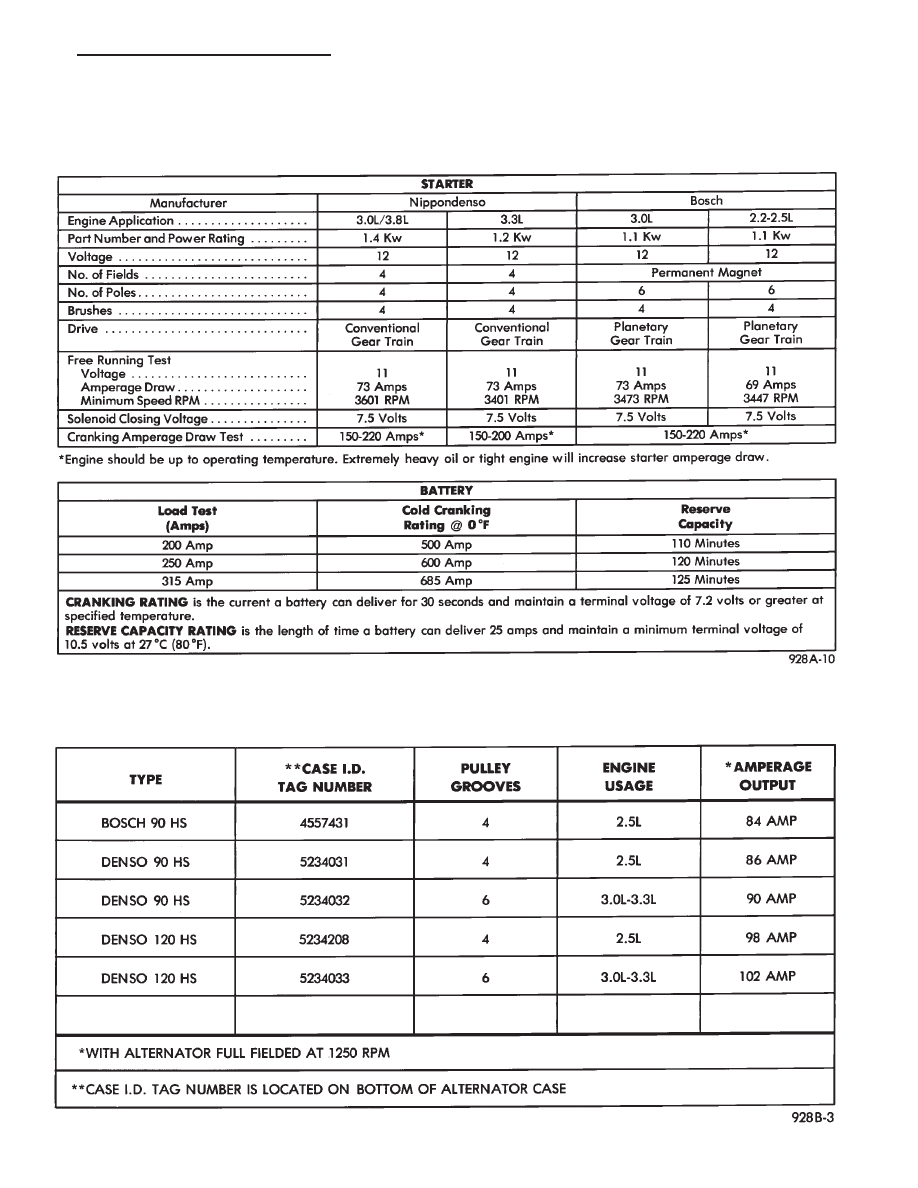

SPECIFICATIONS—STARTER/BATTERY

SPECIFICATIONS—ALTERNATOR AMPERAGE/IDENTIFICATION NUMBERS

.

BATTERY/STARTING/CHARGING SYSTEMS DIAGNOSTICS

8A - 23

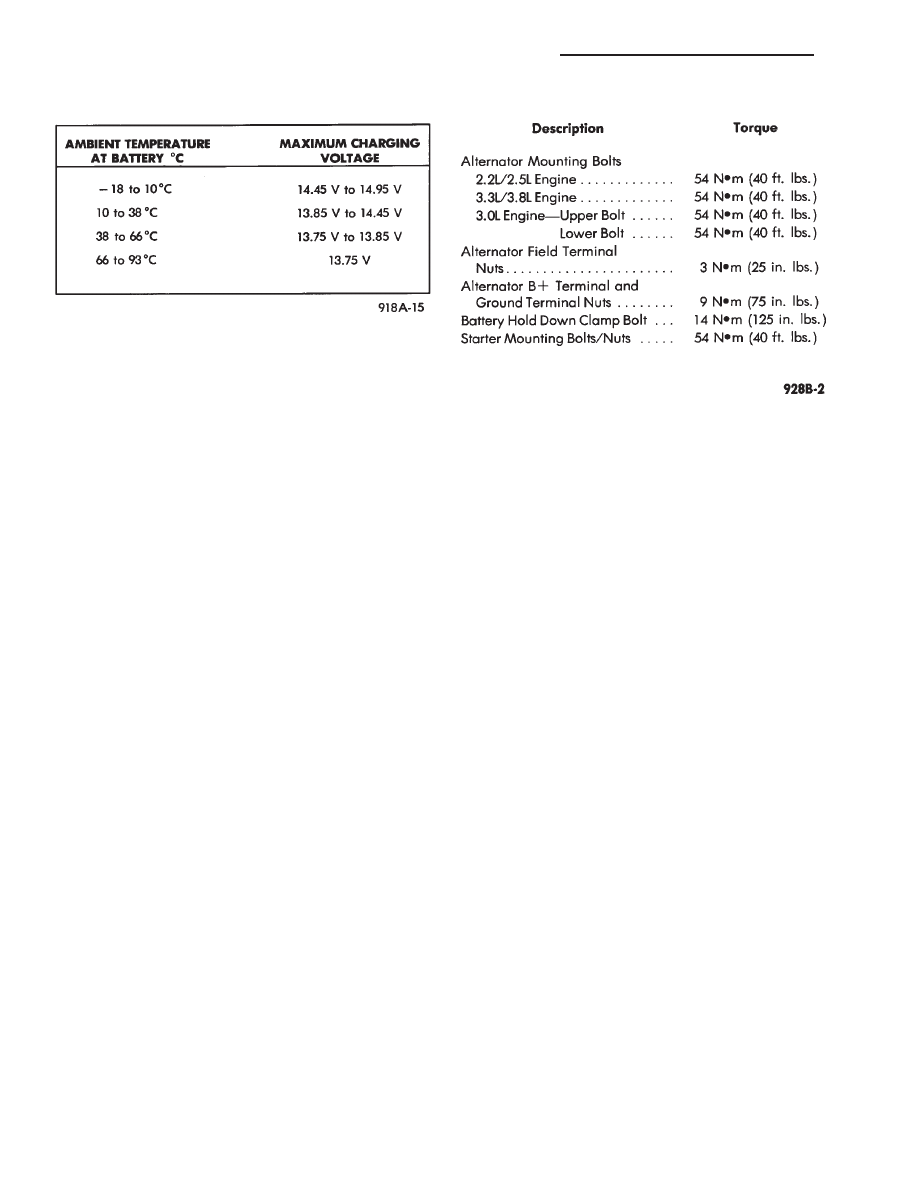

TORQUE SPECIFICATIONS

SPECIFICATIONS—ALTERNATOR OUTPUT

VOLTAGE

8A - 24

BATTERY/STARTING/CHARGING SYSTEMS DIAGNOSTICS

.

BATTERY/STARTER/ALTERNATOR SERVICE

CONTENTS

page

page

ALTERNATOR SERVICE PROCEDURES

. . . . . . . 8

BATTERY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . 10

STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

BATTERY

GENERAL INFORMATION

This first section will cover Battery replacement and

service procedures only. For Battery diagnostic proce-
dures, refer to Group 8A, Battery/Starting/Charging
Systems Diagnostics.

Factory installed batteries (Fig. 1) do not have re-

movable battery cell caps. Water cannot be added to
factory installed battery. Battery is sealed, except for
small vent holes in the top. Chemical composition
inside the battery produces an extremely small amount
of gases at normal charging voltages. The factory
installed battery is equipped with a test indicator (Fig.
1) that displays a colored ball to show battery state-of-
charge.
• Green Indicator = Full charge

• Black Indicator = Discharged

• Yellow Indicator = Battery replacement required.

BATTERY VISUAL INSPECTION AND SERVICE

(1) Make sure ignition switch is in OFF position and

all accessories are OFF.

(2) Disconnect and remove the battery terminals

from the battery posts. Remove NEGATIVE cable first
(Fig. 2).

WARNING: TO PROTECT THE HANDS FROM BAT-
TERY ACID, A SUITABLE PAIR OF HEAVY DUTY
RUBBER GLOVES, NOT THE HOUSEHOLD TYPE,
SHOULD BE WORN WHEN REMOVING OR SERVIC-
ING A BATTERY. SAFETY GLASSES ALSO SHOULD
BE WORN.

(3) Remove battery hold down clamp (Fig. 3) and

remove battery from vehicle.

CAUTION: Do not allow baking soda solution to enter
vent holes, as damage to battery can result.

(4) Clean top of battery with a solution of warm

water and baking soda. Apply solution with a bristle
brush and allow to soak until acid deposits loosen (Fig.
4). Rinse with clear water and blot dry with paper
toweling. Dispose of toweling in a safe manner. Refer to
the WARNINGS on top of battery.

(5) Inspect battery case and cover for cracks or

leakage. If leakage is present battery must be replaced.

(6) Inspect battery tray (Fig. 3) for damage caused

by acid from battery. If acid damage is present, it will
be necessary to clean area with same solution de-
scribed in Step (4).

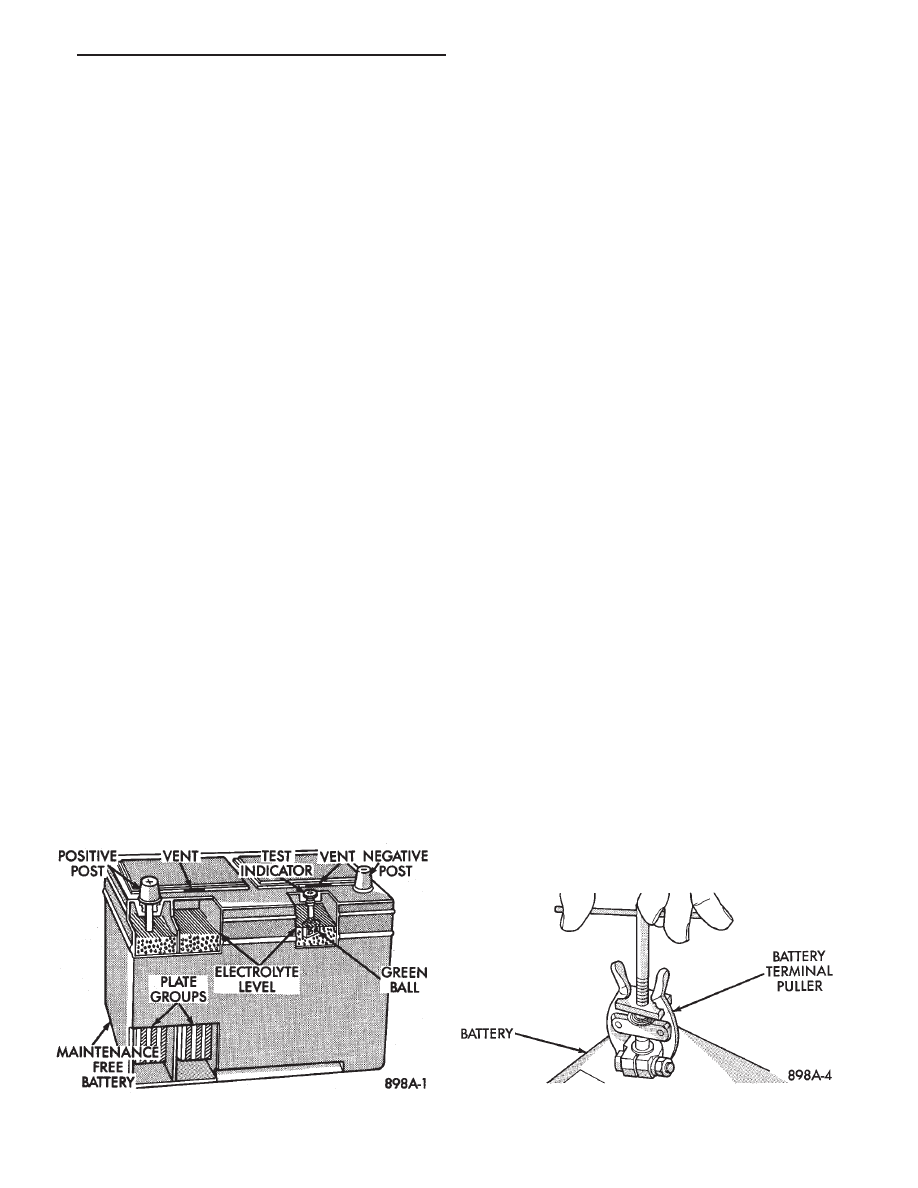

Fig. 1 Maintenance Free Battery—Typical

Fig. 2 Remove Battery Cables

.

BATTERY/STARTER/ALTERNATOR SERVICE

8B - 1

(7) Clean battery posts with a suitable battery post

cleaning tool (Fig. 5).

(8) Clean inside surfaces of battery terminal clamps

with a suitable battery terminal cleaning tool (Fig. 6).
Replace damaged or frayed cables and broken terminal
clamps.

(9) Inspect battery for proper or damaged hold down

ledge.

(10) Install battery in vehicle making sure that

battery is properly positioned on battery tray (Fig. 3).

(11) Install battery hold down clamp, making sure

that it is properly positioned on battery.

(12) Place felt grease washer onto Positive (+) bat-

tery post.

(13) Connect battery cable clamps to battery posts

making sure top of clamp is flush with top of post (Fig.
7). Install POSITIVE cable first.

(14) Tighten clamp nuts securely.

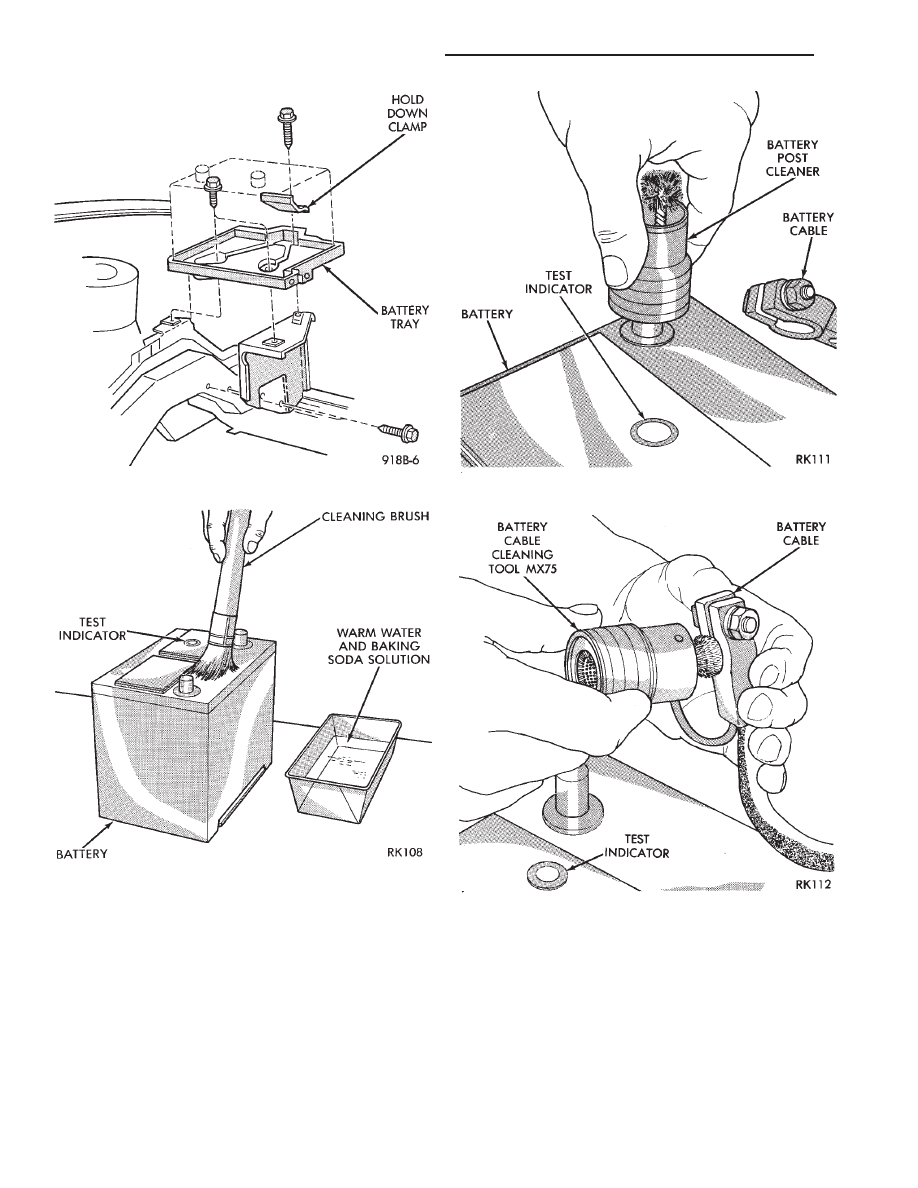

Fig. 3 Battery Hold-Down/Tray

Fig. 4 Cleaning Battery

Fig. 5 Cleaning Battery Posts

Fig. 6 Cleaning Battery Cable Terminal

8B - 2

BATTERY/STARTER/ALTERNATOR SERVICE

.
