CAUTION:Vehicles equipped with All Wheel Drive
have a retainer plate instead of an extension housing.
Remove retainer plate bolts to remove retainer plate.
Disregard Fig. 8, 9 and 10 on vehicles equipped with
All Wheel Drive.

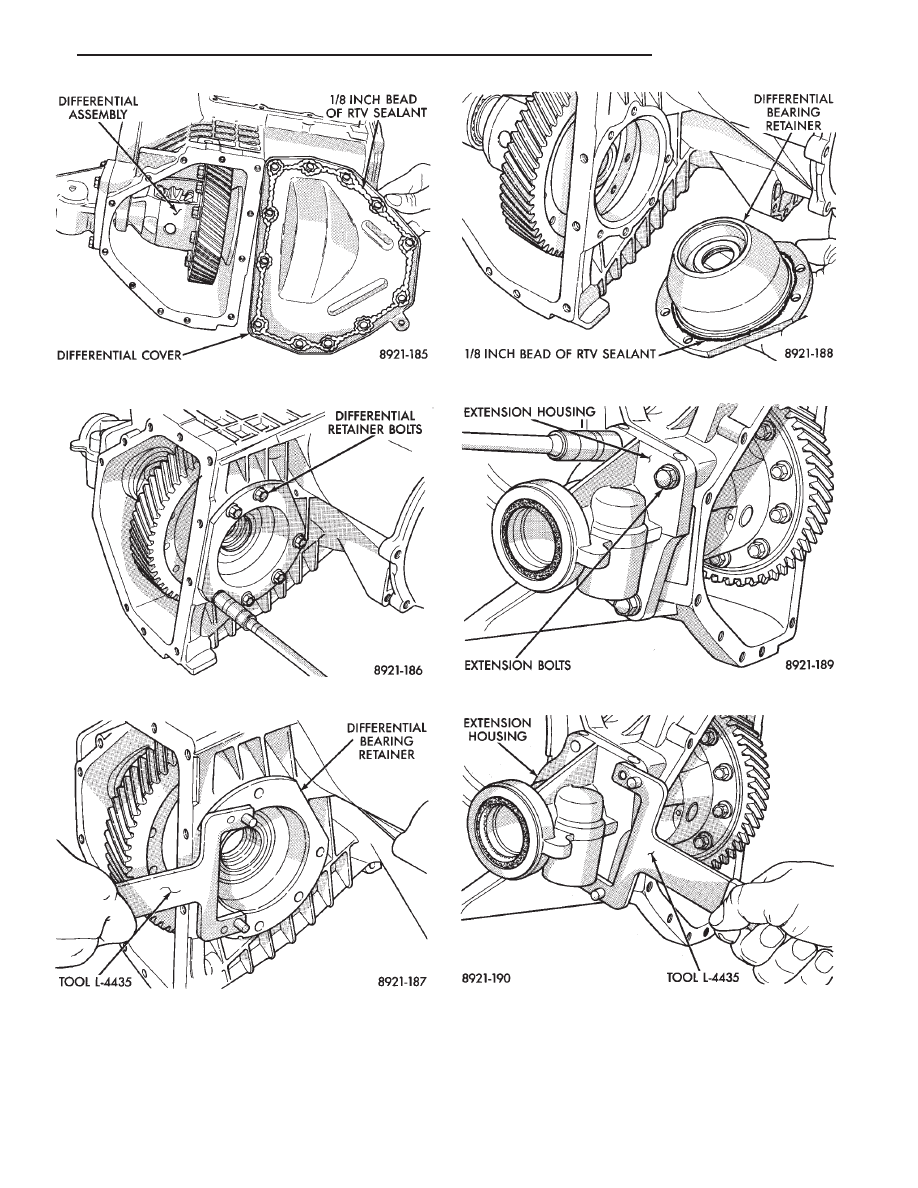

Fig. 4 Remove or Install Differential Cover

Fig. 5 Differential Retainer Bolts

Fig. 6 Remove or Install Bearing Retainer

Fig. 7 Differential Bearing Retainer

Fig. 8 Extension Bolts (Front Wheel Drive Vehicles)

Fig. 9 Remove or Install Extension (Front Wheel

Drive vehicles)

.

TRANSAXLE

21 - 133

CAUTION:Vehicles equipped with All Wheel Drive use
a larger differential bearing on the retainer plate side
of the differential assembly. Be sure to use the cor-
rect special tools when removing or installing the
differential bearing.

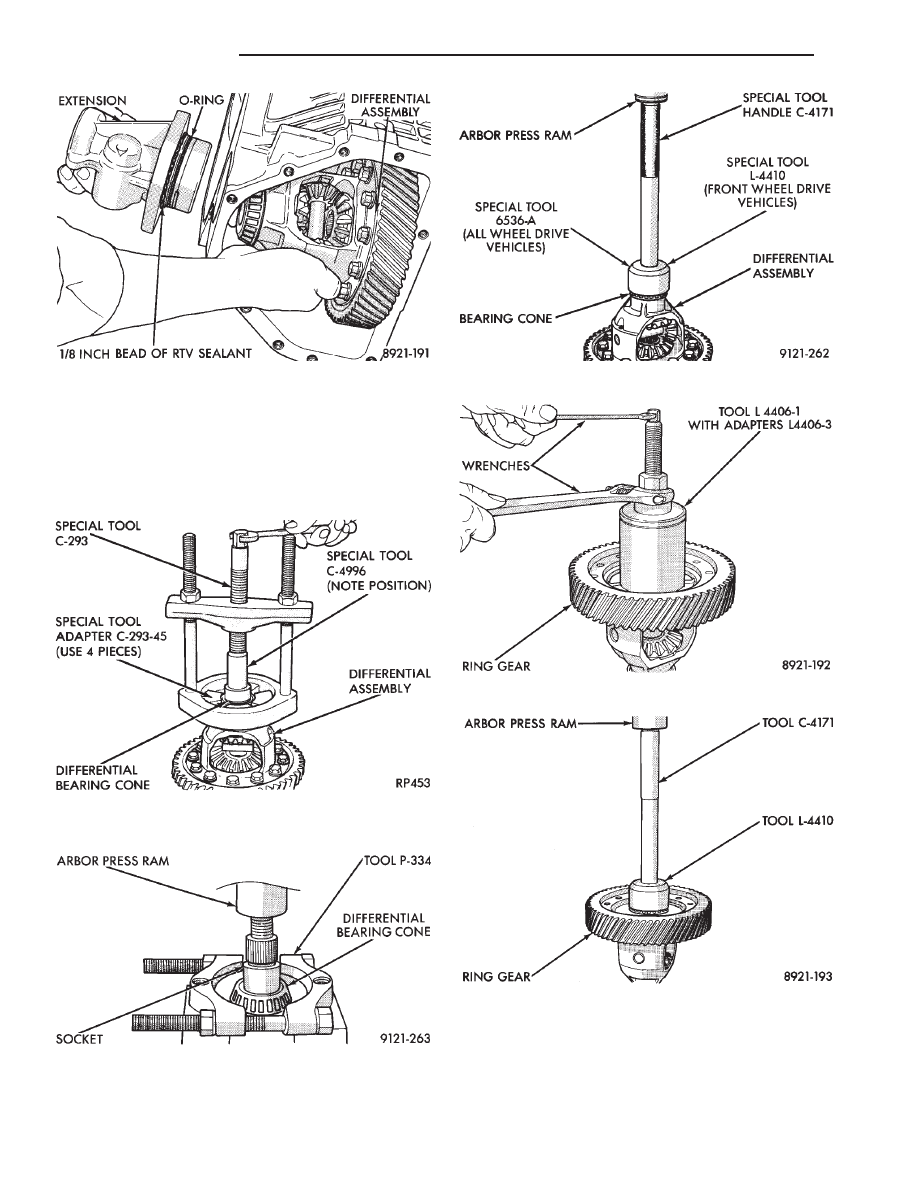

Fig. 10 Differential and Extension (Front Wheel

Drive Vehicles)

Fig. 11 Remove Differential Bearing Cone (Front

Wheel Drive)

Fig. 12 Remove Differential Bearing Cone (All Wheel

Drive)

Fig. 13 Install Differential Bearing Cone

Fig. 14 Remove Differential Bearing Cone (All)

Fig. 15 Install Differential Bearing Cone (All)

21 - 134

TRANSAXLE

.

CAUTION: Always install NEW ring gear bolts. Bolts
must be properly torqued.

CAUTION: Side gear end play must be within .001 to
.013 inch.

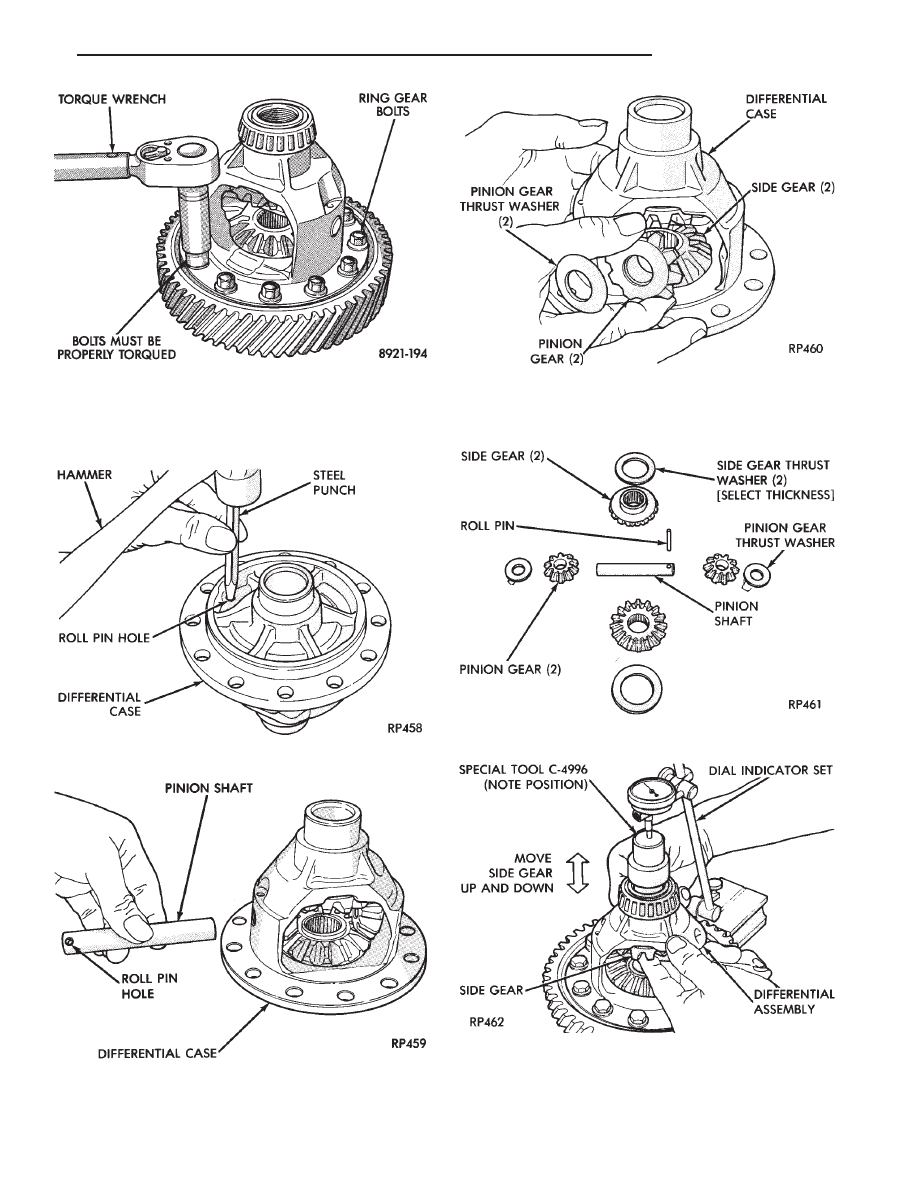

Fig. 16 Torque New Ring Gear Bolts to 95 N

I

m (70

Ft. Lbs.)

Fig. 17 Remove Pinion Shaft Roll Pin

Fig. 18 Remove or Install Pinion Shaft

Fig. 19 Remove or Install Pinion Gears, Side Gears,

and Tabbed Thrust Washers, by Rotating Pinion

Gears to Opening in Differential Case

Fig. 20 Differential Gears

Fig. 21 Checking Side Gear End Play

.

TRANSAXLE

21 - 135

Four select thrust washers are available: .032, .037,

.042, and .047 inch.

CAUTION: Side gear end play must be within .001 to
.013 inch.

Four select thrust washers are available: .032, .037,

.042, and .047 inch.

DETERMINING SHIM THICKNESS

Shim thickness need only be determined if any of the

following parts are replaced:
• Transaxle case

• Differential carrier

• Differential bearing retainer

• Extension housing

• Differential bearing cups and cones

Refer to ‘‘Bearing Adjustment Procedure’’ in rear of

this section to determine proper shim thickness for
correct bearing preload and proper bearing turning
torque.

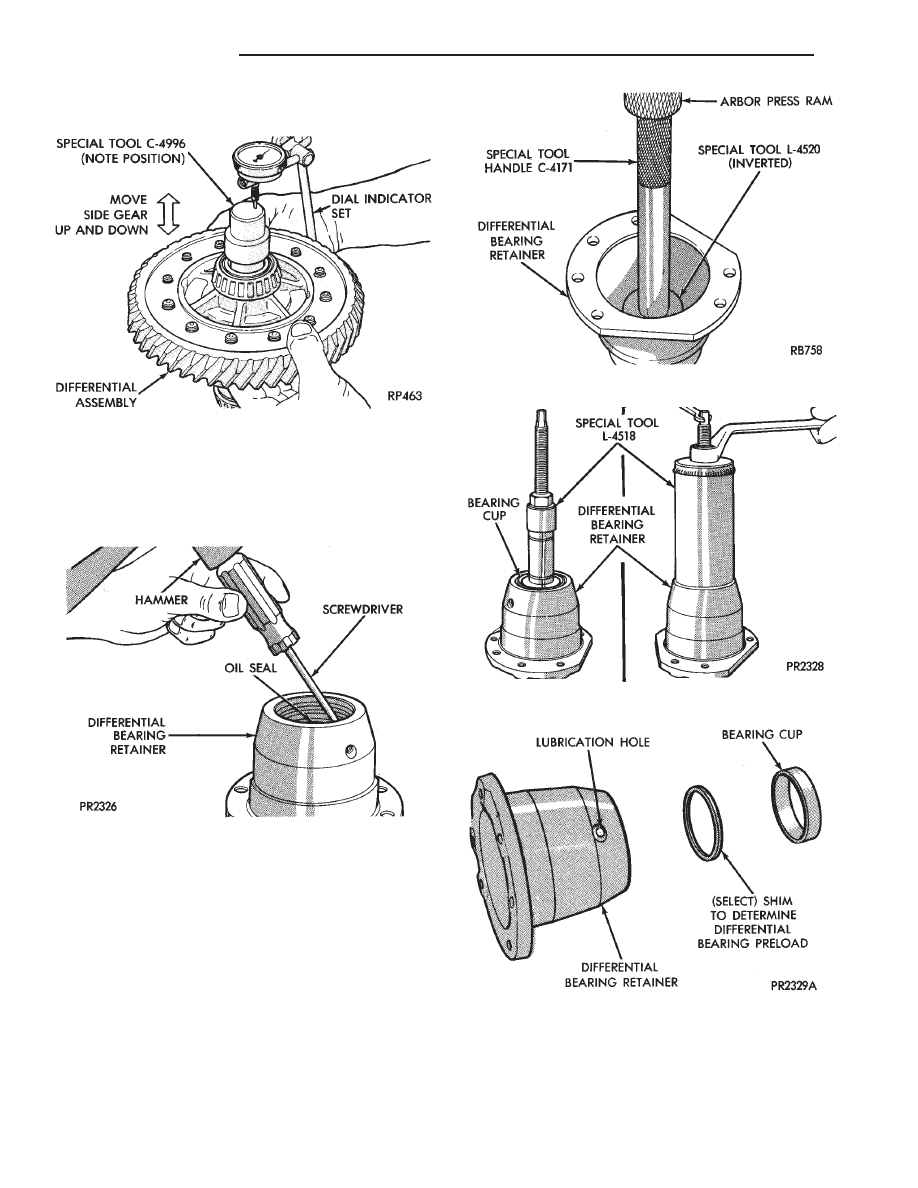

Fig. 22 Checking Side Gear End Play

Fig. 23 Remove Oil Seal

Fig. 24 Install New Oil Seal

Fig. 25 Remove Bearing Cup

Fig. 26 Differential Bearing Retainer
