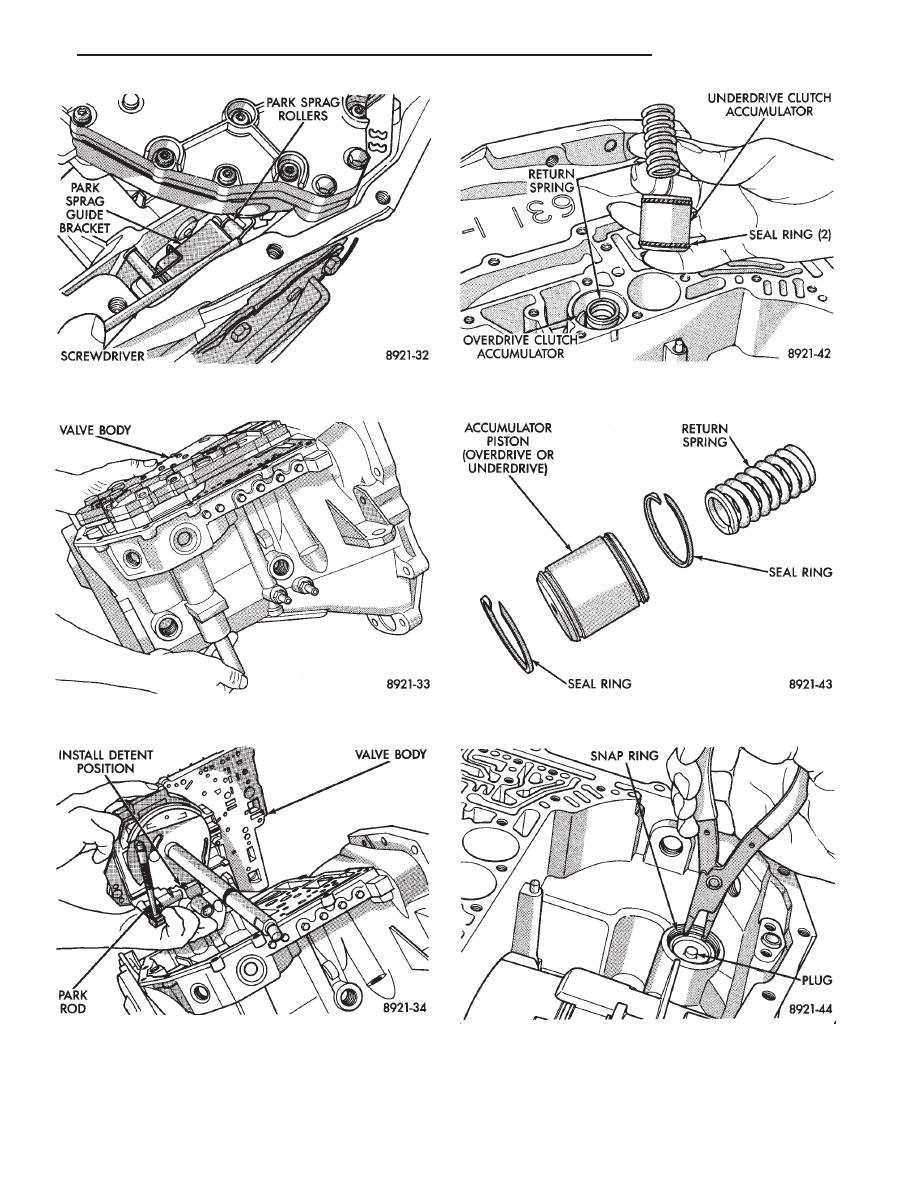

Fig. 5 Push Park Rod Rollers from Guide Bracket

Fig. 6 Remove or Install Valve Body

Fig. 7 Valve Body Removed

Fig. 8 Accumulators

Fig. 9 Accumulator

Fig. 10 Low/Reverse Accumulator Snap Ring

.

TRANSAXLE

21 - 101

Tag all clutch pack assemblies, as they are

removed, for reassembly identification.

CAUTION: Do not intermix clutch discs or plates as
the unit might then fail.

Measuring input shaft end play before disassembly

will usually indicate when a #4 thrust plate change is
required, (except when major parts are replaced). The
#4 thrust plate is located behind the overdrive clutch
hub.

Attach a dial indicator to transaxle bell housing with

its plunger seated against end of input shaft (Fig. 14).

Move input shaft in and out to obtain end play

reading. End play specifications are .13 to .64 mm (.005
to .025 inch).

Record indicator reading for reference when reas-

sembling the transaxle.

CAUTION: Be sure input speed sensor is removed
before removing oil pump.

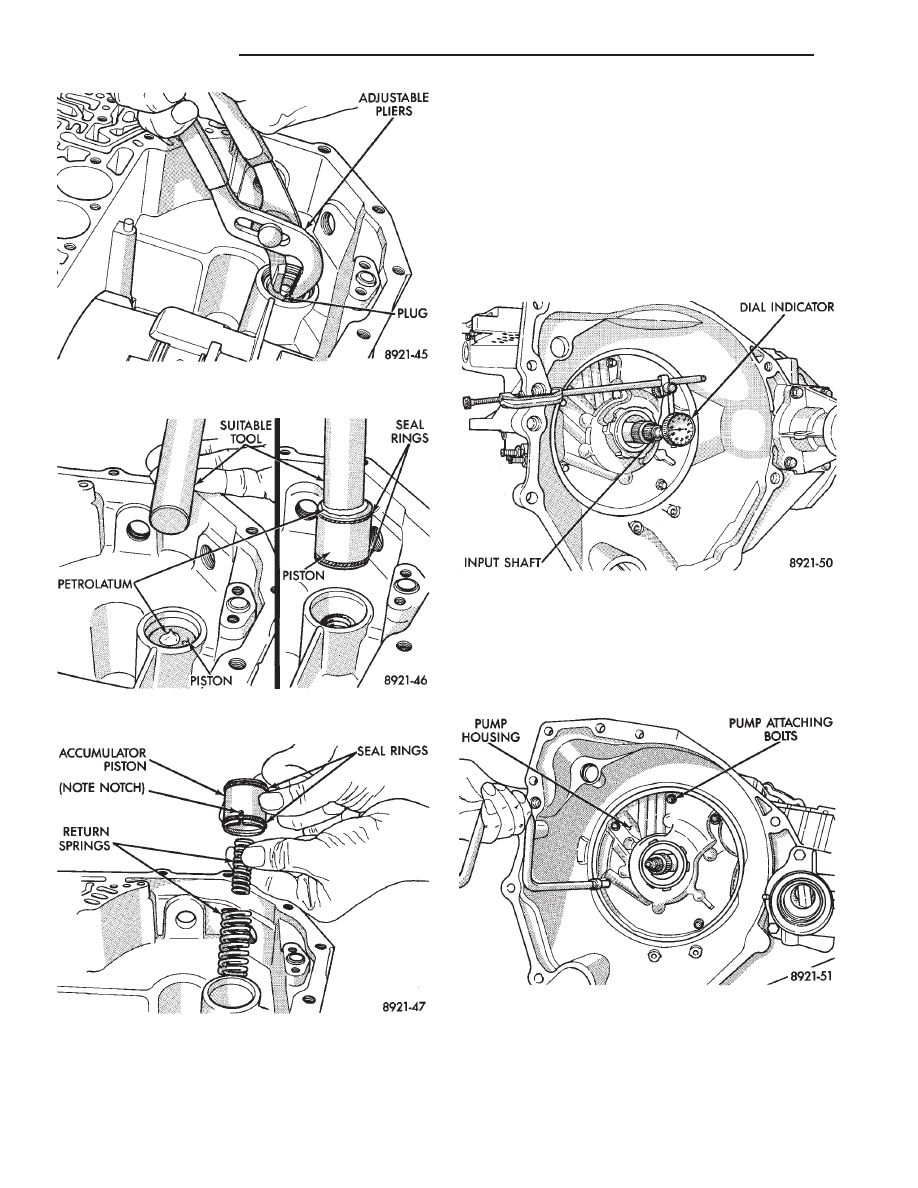

Fig. 11 Low/Reverse Accumulator Plug (Cover)

Fig. 12 Low/Reverse Accumulator Piston

Fig. 13 Low/Reverse Accumulator

Fig. 14 Measure Input Shaft End Play

Fig. 15 Pump Attaching Bolts

21 - 102

TRANSAXLE

.

CAUTION: The cooler bypass valve must be replaced
if a transaxle failure has occurred. Do not reuse old
valve or attempt to clean old valve. When installing
bypass valve, insert with O-ring end towards rear of
case.

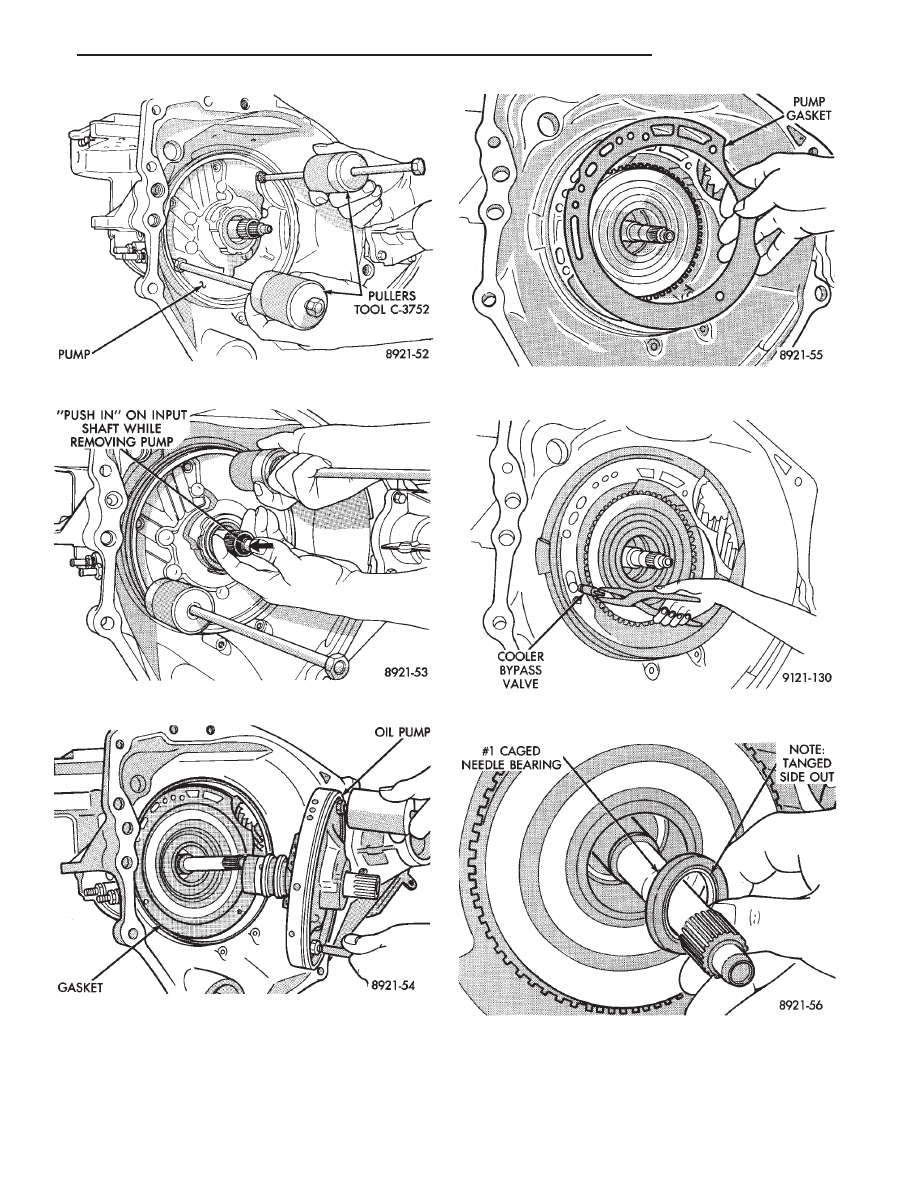

Fig. 16 Install Tool C-3752

Fig. 17 Remove Oil Pump

Fig. 18 Oil Pump Removed

Fig. 19 Oil Pump Gasket

Fig. 20 Remove Cooler Bypass Valve

Fig. 21 No. 1 Caged Needle Bearing

.

TRANSAXLE

21 - 103

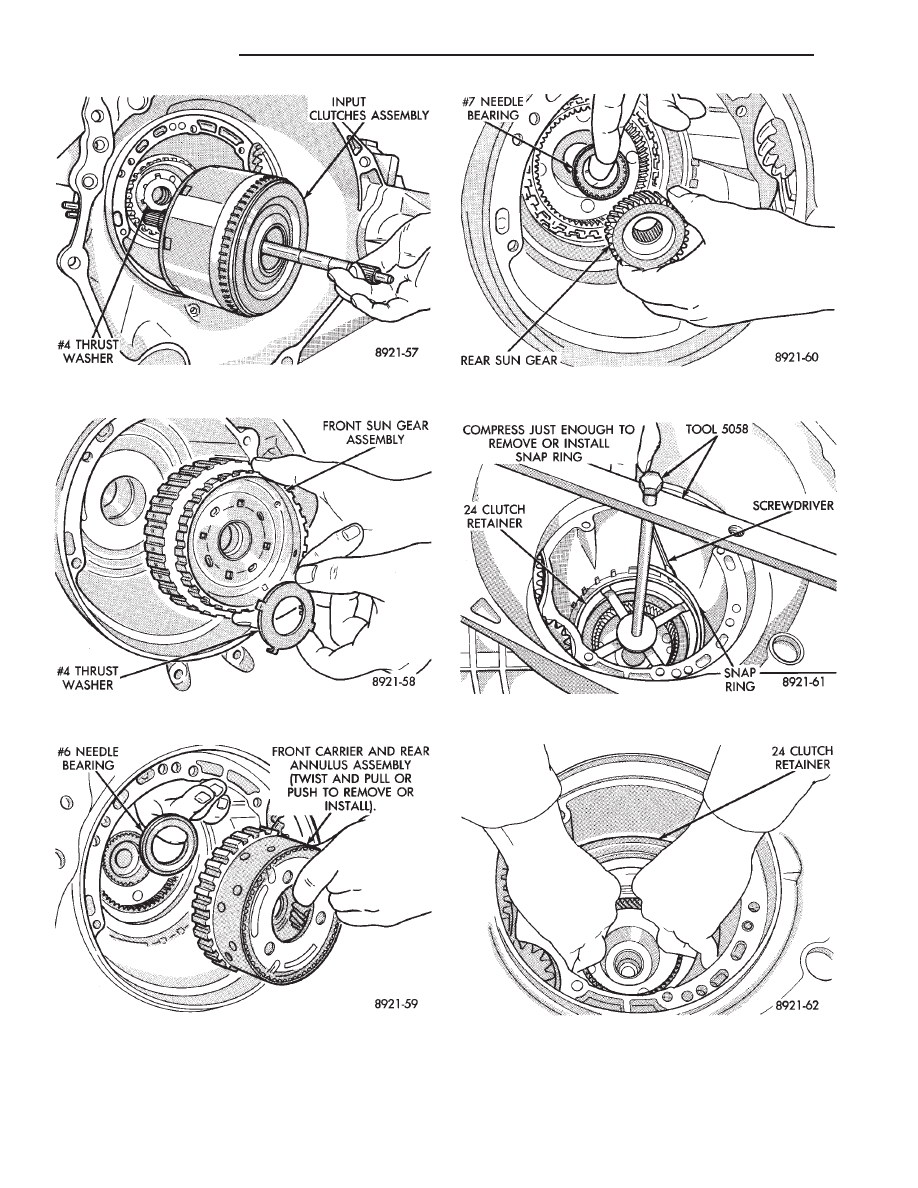

Fig. 22 Input Clutches Assembly

Fig. 23 Front Sun Gear Assembly

Fig. 24 Front Carrier and Rear Annulus Assembly

Fig. 25 Rear Sun Gear

Fig. 26 2/4 Clutch Retainer Snap Ring

Fig. 27 Remove 2/4 Clutch Retainer

21 - 104
