Chrysler Town & Country/Voyager, Dodge Caravan, Plymouth Voyager. Manual - part 42

STEERING

CONTENTS

page

page

ACUSTAR STANDARD AND TILT STEERING

COLUMN

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

GENERAL INFORMATION

. . . . . . . . . . . . . . . . . . 1

POWER STEERING GEAR

. . . . . . . . . . . . . . . . . 20

POWER STEERING PUMPS

. . . . . . . . . . . . . . . . 2

SPECIFICATIONS AND TIGHTENING

REFERENCE

. . . . . . . . . . . . . . . . . . . . . . . . . . 35

GENERAL INFORMATION

Safety goggles should be worn at all times

when working on any steering gear or pump.

Throughout this group, references may be made to a

particular vehicle by letter or number designation. A
chart showing the breakdown of these designations is
included in the Introduction Section at the front of this
service manual.

The power steering system consists of these four

major components. Power Steering Pump, Power
Steering Gear, Pressure Hose, and Return Line. Turn-
ing of the steering wheel is converted into linear travel
through the meshing of the helical pinion teeth with

the rack teeth. Power assist steering is provided by an
open center, rotary type control valve. It is used to
direct oil from the pump to either side of the integral
steering rack piston.

Road feel is controlled by the diameter of a torsion

bar which initially steers the vehicle. As required
steering effort increases, as in a turn. The torsion bar
twists, causing relative rotary motion between the
rotary valve body and the valve spool. This movement
directs oil behind the integral rack piston, which, in
turn, builds up hydraulic pressure and assists in the
turning effort.

.

STEERING

19 - 1

POWER STEERING PUMPS

INDEX

page

page

Checking Power Steering Fluid Level

. . . . . . . . . . 10

General Information

. . . . . . . . . . . . . . . . . . . . . . . . 2

Power Steering Hoses

. . . . . . . . . . . . . . . . . . . . . 10

Power Steering Pump Fluid Reservoir . . . . . . . . . . 19
Power Steering Pump Pressure Test

. . . . . . . . . . . 10

Power Steering Pump Pulley

. . . . . . . . . . . . . . . . 18

Power Steering Pump Removal

. . . . . . . . . . . . . . 12

Power Steering Pump Service

. . . . . . . . . . . . . . . . 9

Power Steering Pump—Initial Operation

. . . . . . . . 19

Steering Components Service Diagnosis . . . . . . . . . 3

GENERAL INFORMATION

Hydraulic pressure for the operation of the power

steering gear is provided by a belt driven power steer-
ing pump. The power steering pump is a constant flow
rate and displacement vane type pump. Different
styles of Saginaw power steering pumps are used
depending on the engine application of the vehicle. On
all four cylinder applications and 3.0-liter V-6 the Vane
Submerged integral reservoir (Fig. 1) power steering
pump is used. On the 3.3-liter V-6 applications the
Vane-Submerged remote reservoir (Fig. 2) power steer-
ing pump is used.

On the integral reservoir type pump (Fig. 1) the

pump housing and internal components are combined
with the reservoir to form a one-piece mechanism.

The remote reservoir type pump (Fig. 2) has the

pump housing and internal components combined with
the fluid housing. But it has a remote reservoir for the
power steering fluid supply.

Drive tangs on the power steering pump pinion, mate

loosely with the stub shaft of the pump. This is to allow
manual steering control to be maintained, if the drive
belt on the power steering pump should break. How-
ever, under these conditions, steering effort will signifi-
cantly increase.

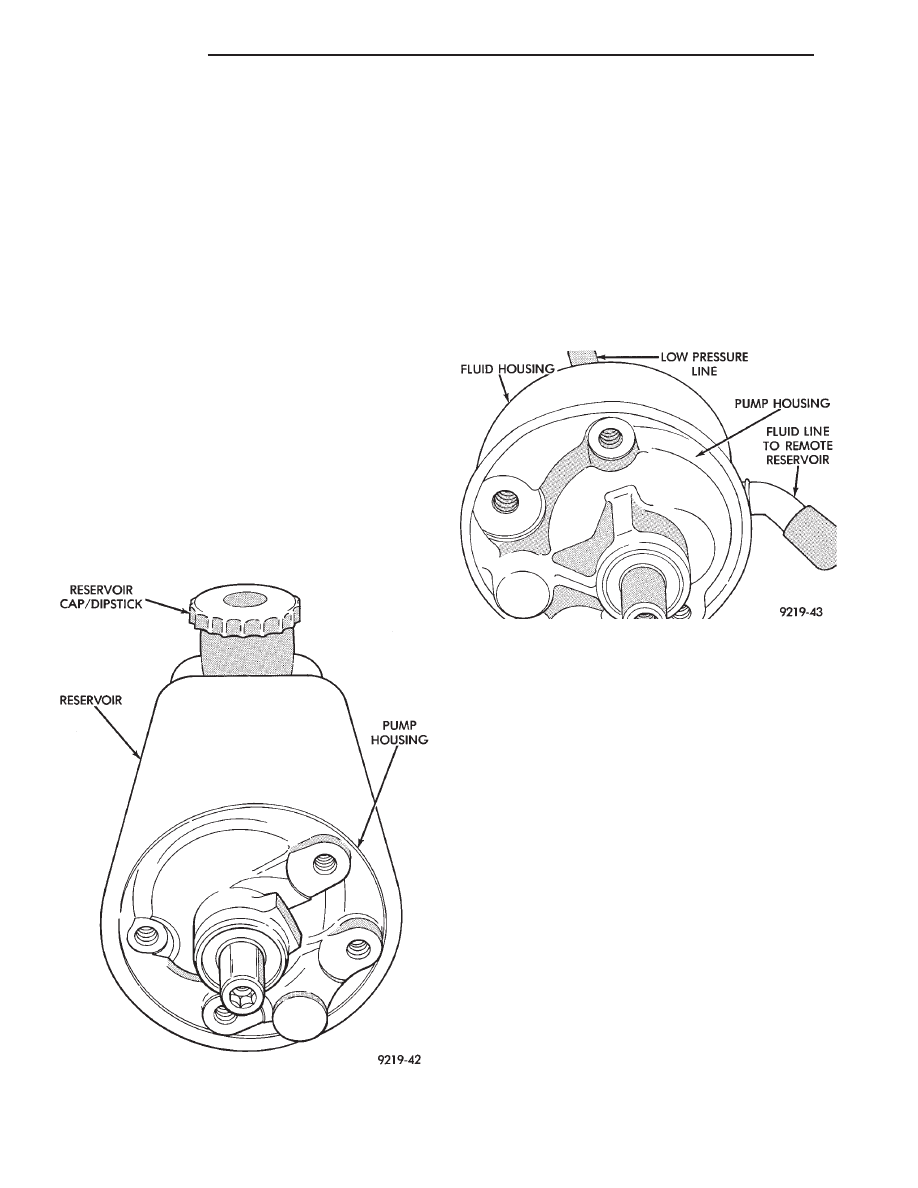

Fig. 1 Vane Submerged Power Steering Pump (Ham

Can)

Fig. 2 Vane Submerged Remote Reservoir Power

Steering Pump

19 - 2

STEERING

.

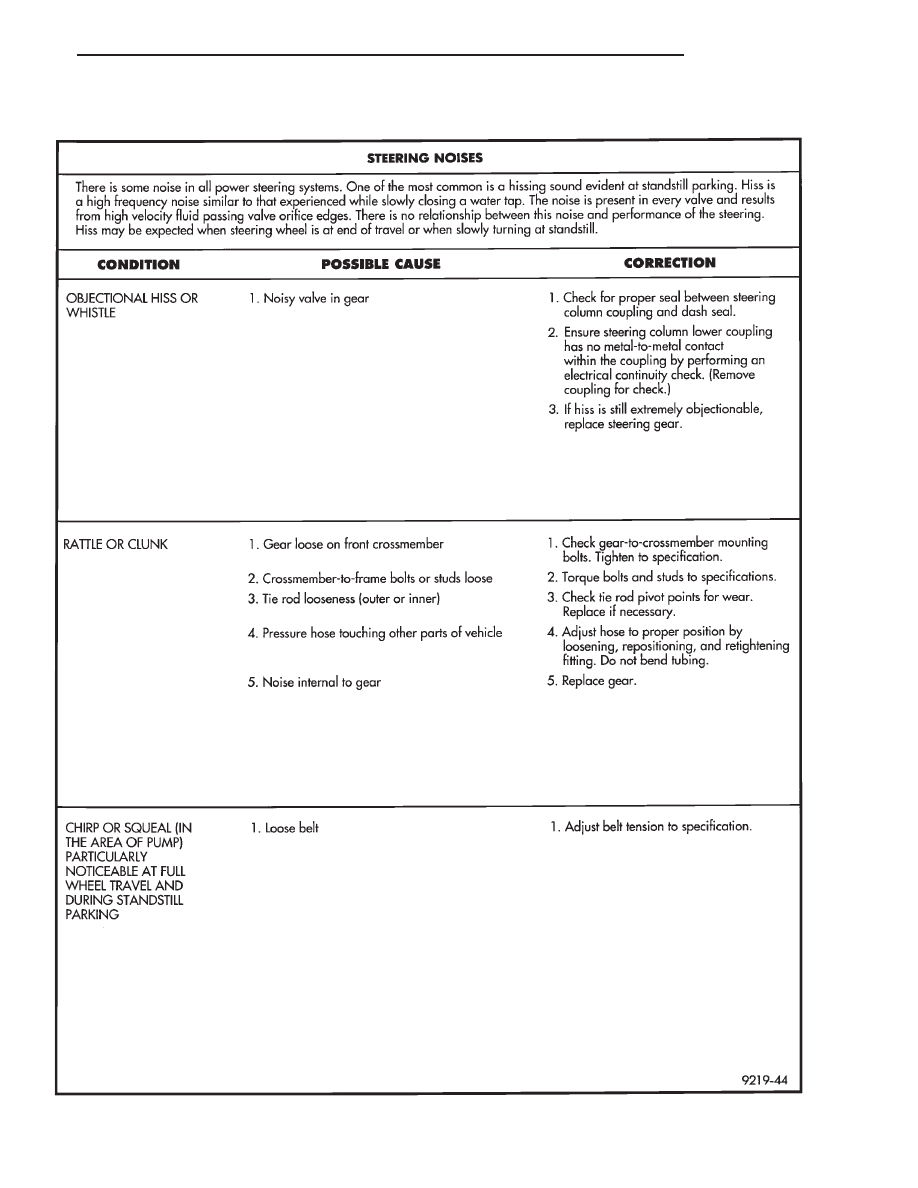

STEERING COMPONENTS SERVICE DIAGNOSIS

POWER STEERING SERVICE DIAGNOSIS

.

STEERING

19 - 3

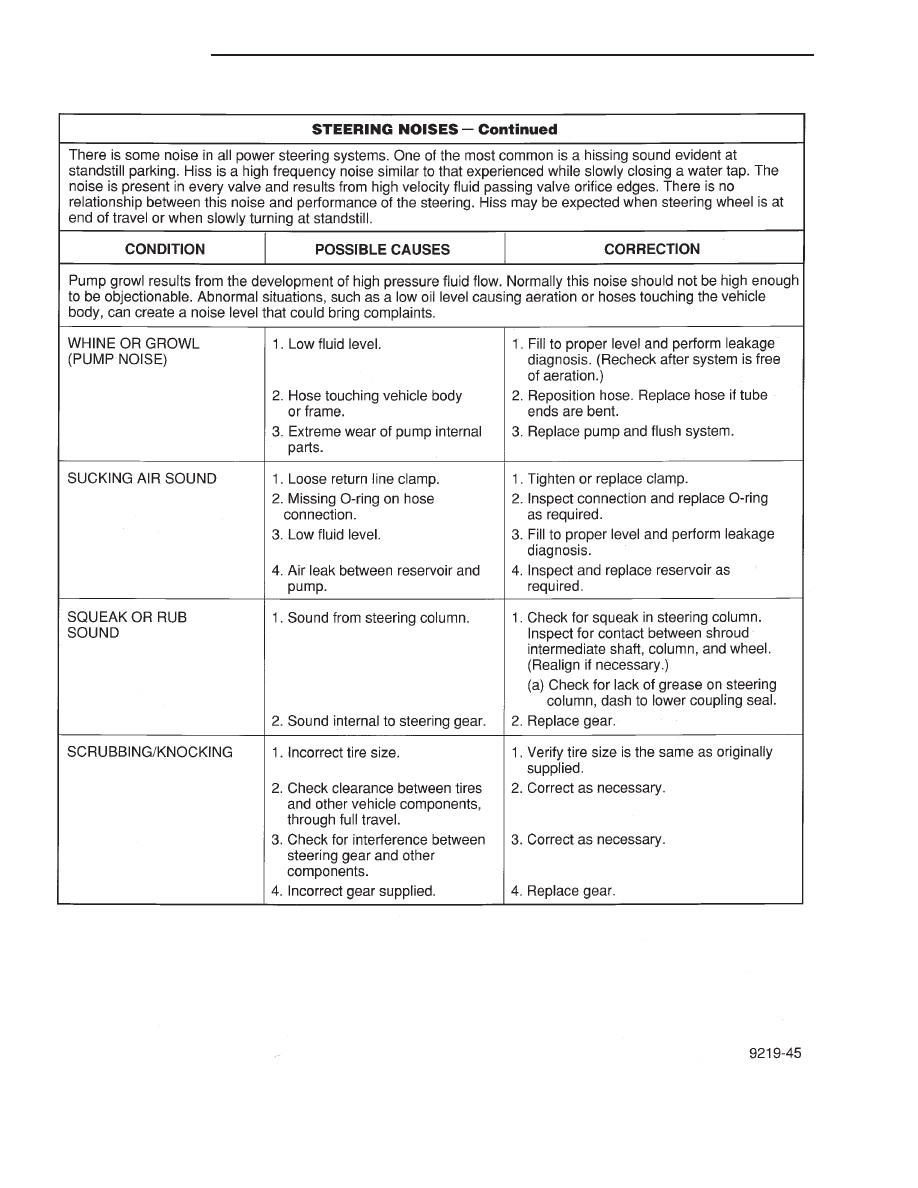

POWER STEERING SERVICE DIAGNOSIS

19 - 4

STEERING

.
