CAUTION: Do not crank starter motor on disabled
vehicle for more than 15 seconds, starter will over-
heat and could fail.

(6) Allow battery in disabled vehicle to charge to at

least 12.4 volts (75% charge) before attempting to start
engine. If engine does not start within 15 seconds, stop
cranking engine and allow starter to cool (15 min.),
before cranking again.

DISCONNECT CABLE CLAMPS AS FOLLOWS:
• Disconnect BLACK cable clamp from engine ground
on disabled vehicle.
• When using a Booster vehicle, disconnect BLACK
cable clamp from battery negative terminal. Discon-
nect RED cable clamp from battery positive terminal.
• Disconnect RED cable clamp from battery positive
terminal on disabled vehicle.

HOISTING RECOMMENDATIONS

Refer to Owner’s Manual provided with vehicle for

proper emergency jacking procedures.

WARNING: THE HOISTING AND JACK LIFTING
POINTS PROVIDED ARE FOR A COMPLETE VE-
HICLE. WHEN THE ENGINE OR REAR SUSPENSION
IS REMOVED FROM A VEHICLE, THE CENTER OF
GRAVITY IS ALTERED MAKING SOME HOISTING
CONDITIONS UNSTABLE. PROPERLY SUPPORT OR
SECURE VEHICLE TO HOISTING DEVICE WHEN
THESE CONDITIONS EXIST.

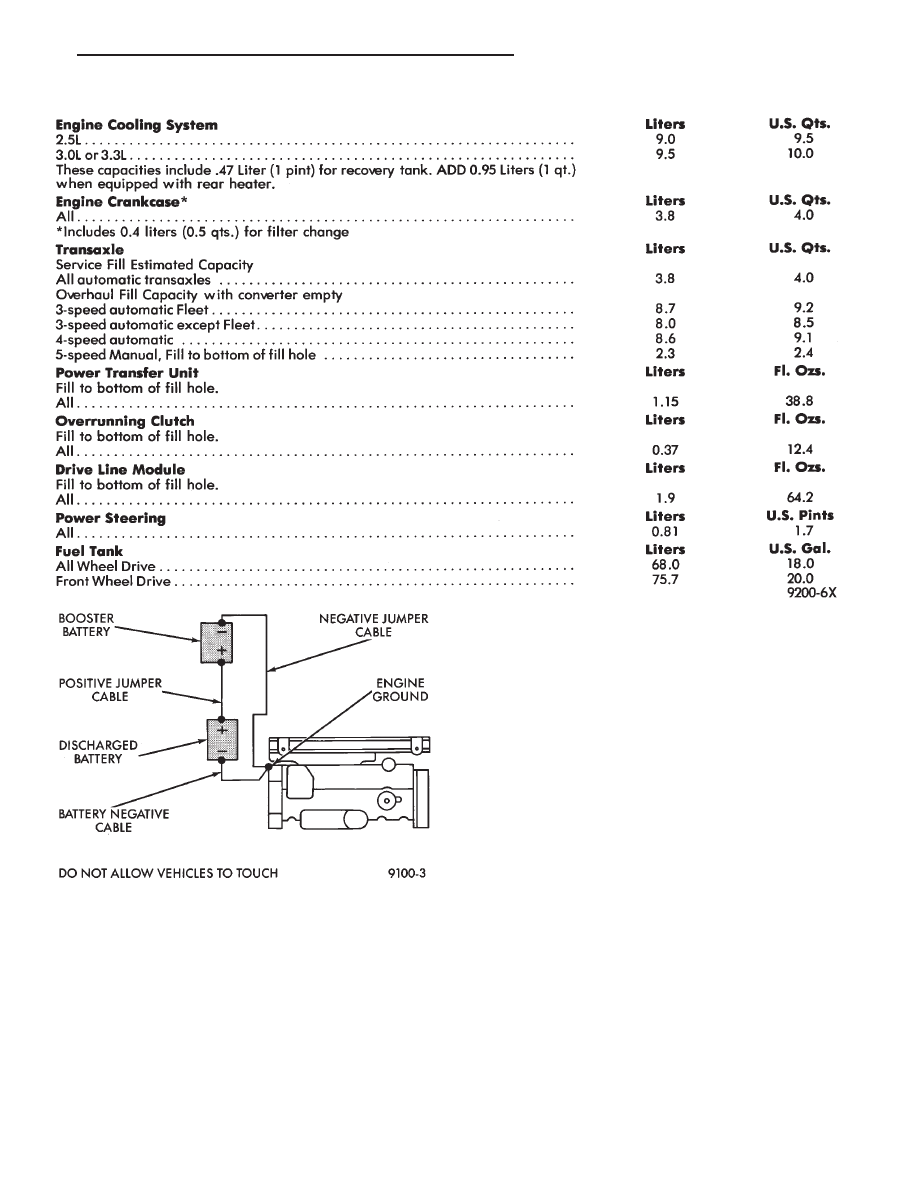

FLUID CAPACITIES

Fig. 1 Jumper Cable Clamp Connections

.

LUBRICATION AND MAINTENANCE

0 - 5

TO HOIST OR JACK VEHICLE SEE FIG. 2

TOWING RECOMMENDATIONS

RECOMMENDED TOWING EQUIPMENT

To avoid damage to bumper fascia and air dams use

of a wheel lift or flat bed towing device (Fig. 3) is
recommended. When using a wheel lift towing device,
be sure the unlifted end of disabled vehicle has at least
100 mm (4 in.) ground clearance. If minimum ground
clearance cannot be reached, use a towing dolly. If a flat
bed device is used, the approach angle should not
exceed 15 degrees.

GROUND CLEARANCE

CAUTION: If vehicle is towed with wheels removed,
install lug nuts to retain brake drums or rotors.

A towed vehicle should be raised until lifted wheels

are a minimum 100 mm (4 in) from the ground. Be sure
there is adequate ground clearance at the opposite end
of the vehicle, especially when towing over rough
terrain or steep rises in the road. If necessary, remove
the wheels from the lifted end of the vehicle and lower
the vehicle closer to the ground, to increase the ground
clearance at the opposite end of the vehicle. Install lug
nuts on wheel attaching studs to retain brake drums or
rotors.

LOCKED VEHICLE TOWING

When a locked vehicle must be towed with the front

wheels on the ground, use a towing dolly or flat bed
hauler.

FLAT TOWING WITH TOW BAR

• Manual transaxle vehicles can be flat towed at any
legal highway speed with no distance restrictions. The
steering column must be unlocked and gear selector in
neutral.
• 4-speed automatic transaxle vehicles can be flat
towed at speeds not to exceed 72 km/h (44 mph) for not
more than 160 km (100 miles). The steering column
must be unlocked and gear selector in neutral.
• 3-speed automatic transaxle vehicles can be flat
towed at speeds not to exceed 40 km/h (25 mph) for not
more than 25 km (15 miles). The steering column must
be unlocked and gear selector in neutral.

WARNING: DO NOT ALLOW TOWING ATTACHMENT
DEVICES TO CONTACT THE FUEL TANK OR LINES,
FUEL LEAK CAN RESULT.

DO NOT LIFT OR TOW VEHICLE BY FRONT OR

REAR BUMPER, OR BUMPER ENERGY ABSORBER
UNITS.

DO NOT VENTURE UNDER A LIFTED VEHICLE IF

NOT SUPPORTED PROPERLY ON SAFETY STANDS.

DO NOT ALLOW PASSENGERS TO RIDE IN A

TOWED VEHICLE.

USE A SAFETY CHAIN THAT IS INDEPENDENT

FROM THE TOWING ATTACHMENT DEVICE.

CAUTION: Do not damage brake lines, exhaust sys-
tem, shock absorbers, sway bars, or any other under
vehicle components when attaching towing device to
vehicle.

Remove or secure loose or protruding objects from

a damaged vehicle before towing.

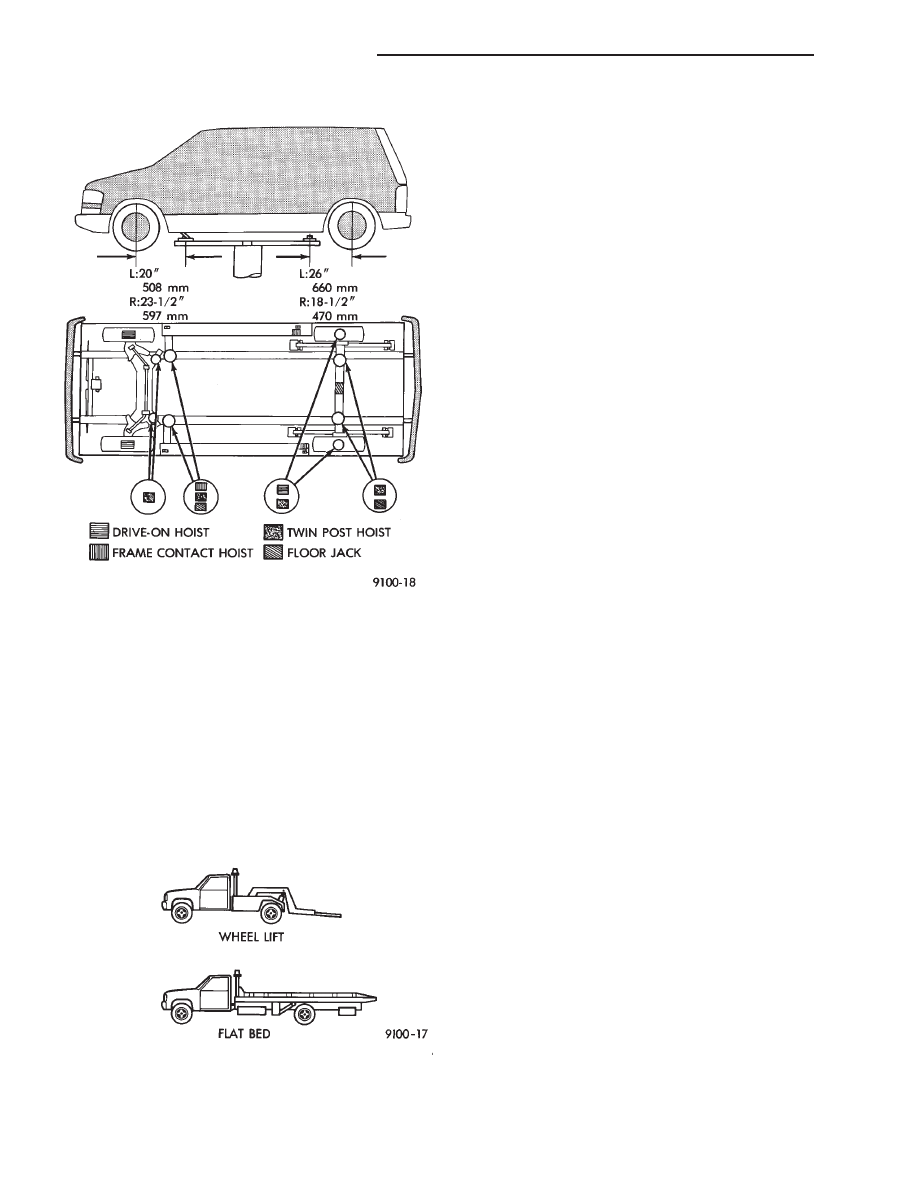

Fig. 2 Hoisting and Jacking Points

Fig. 3 Recommended Towing Devices

0 - 6

LUBRICATION AND MAINTENANCE

.

Refer to state and local rules and regulations before

towing a vehicle.

Do not allow weight of towed vehicle to bear on

lower fascia, air dams, or spoilers.

TOWING—FRONT WHEEL LIFT

Chrysler Corporation recommends that a vehicle be

towed with the front end lifted, whenever possible.

TOWING—REAR WHEEL LIFT

If a front wheel drive vehicle cannot be towed with

the front wheels lifted, the rear wheels can be lifted
provided the following guide lines are observed.

CAUTION: Do not use steering column lock to secure
steering wheel during towing operation.

• Unlock steering column and secure steering wheel
in straight ahead position with a clamp device de-
signed for towing.
• Verify that front drive line and steering components
are in good condition.
• 4-speed automatic transaxle vehicles can be towed
at speeds not to exceed 72 km/h (44 mph) for not more
than 160 km (100 miles). The gear selector must be in
neutral position.
• 3-speed automatic transaxle vehicles can be towed
at speeds not to exceed 40 km/h (25 mph) for not more
than 25 km (15 miles). The gear selector must be in
neutral position.

.

LUBRICATION AND MAINTENANCE

0 - 7

ENGINE

INDEX

page

page

Engine Oil Filter

. . . . . . . . . . . . . . . . . . . . . . . . . . 10

Battery

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Crankcase Ventilation System

. . . . . . . . . . . . . . . 12

Drive Belts

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Emission Control System

. . . . . . . . . . . . . . . . . . . 14

Engine Air Cleaner

. . . . . . . . . . . . . . . . . . . . . . . . 11

Engine Cooling System

. . . . . . . . . . . . . . . . . . . . 10

Engine Oil

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Frequency of Engine Oil and Filter Changes

. . . . . . 8

Fuel Filter

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Fuel Recommendations

. . . . . . . . . . . . . . . . . . . . 13

Ignition Cables, Distributor Cap, and Rotor

. . . . . . 14

Rubber and Plastic Component Inspection

. . . . . . 14

Spark Plugs

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

FREQUENCY OF ENGINE OIL AND FILTER
CHANGES

ENGINE OIL

Road conditions as well as your kind of driving affect

the interval at which your oil should be changed. Check
the following to determine if any apply to you:
• Frequent short trip driving less than 8 kilometers (5
miles)
• Frequent driving in dusty conditions

• Frequent trailer towing

• Extensive idling (such as vehicle operation in stop
and go traffic)
• More than 50% of your driving is at sustained high
speeds during hot weather, above 32°C (90°F)

If any of these apply to you then change your engine

oil every 4 800 kilometers (3,000 miles) or 3 months,
whichever comes first.

If none of these apply to you then change your oil

every 12 000 kilometers (7,500 miles) or 6 months,
whichever comes first.

If none of these apply and the vehicle is in commer-

cial type service such as, Police, Taxi or Limousine
used for highway driving of 40 kilometers (25 miles) or
more between stations, the engine oil should be
changed every 8 000 kilometers (5,000 miles) or 6
months.

OIL FILTER

The engine oil filter should be replaced with a new

filter at every second oil change.

ENGINE OIL

WARNING: NEW OR USED ENGINE OIL CAN BE
IRRITATING TO THE SKIN. AVOID PROLONGED OR
REPEATED SKIN CONTACT WITH ENGINE OIL. CON-
TAMINANTS IN USED ENGINE OIL, CAUSED BY IN-
TERNAL COMBUSTION, CAN BE HAZARDOUS TO
YOUR HEALTH. THOROUGHLY WASH EXPOSED
SKIN WITH SOAP AND WATER.

DO NOT WASH SKIN WITH GASOLINE, DIESEL

FUEL, THINNER, OR SOLVENTS, HEALTH PROB-
LEMS CAN RESULT.

DO NOT POLLUTE, DISPOSE OF USED ENGINE OIL

PROPERLY. CONTACT YOUR DEALER OR GOVERN-
MENT AGENCY FOR LOCATION OF COLLECTION
CENTER IN YOUR AREA..

BREAK-IN PERIOD

CAUTION: Wide open throttle operation in low gears,
before engine break-in period is complete, can dam-
age engine.

On a Chrysler Corporation vehicle an extended

break-in period is not required. Driving speeds of not
over 80-90 km/h (50-55 mph) for the first 100 km (60
miles) is recommended. Hard acceleration and high
engine rpm in lower gears should be avoided.

SELECTING ENGINE OIL

CAUTION: Do not use non-detergent or straight min-
eral oil when adding or changing crankcase lubricant.
Engine or Turbocharger failure can result.

The factory fill engine oil is a high quality, energy

conserving, crankcase lubricant. The Recommended
SAE Viscosity Grades chart defines the viscosity
grades that must be used based on temperature in the
region where vehicle is operated (Fig. 1) and optional
equipment.

Chrysler Corporation recommends that Mopar

t mo-

tor oil, or equivalent, be used when adding or changing
crankcase lubricant. The API symbol (Fig. 2) on the
container indicates the viscosity grade, quality and fuel
economy ratings of the lubricant it contains. Use EN-
ERGY CONSERVING II motor oil with API SERVICE
SG or SG/CD classification.
• SG service engine oil is a high quality crankcase
lubricant designed for use in all naturally aspirated
engines.
• SG/CD service engine oil is a high quality crankcase
lubricant designed for use in most naturally aspirated
and turbocharged gasoline or diesel engines.
• SAE 5W-30 engine oil is recommended for use in
3.0L and 3.3L engines in temperatures below 38°C

0 - 8

LUBRICATION AND MAINTENANCE

.
