2–4 ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

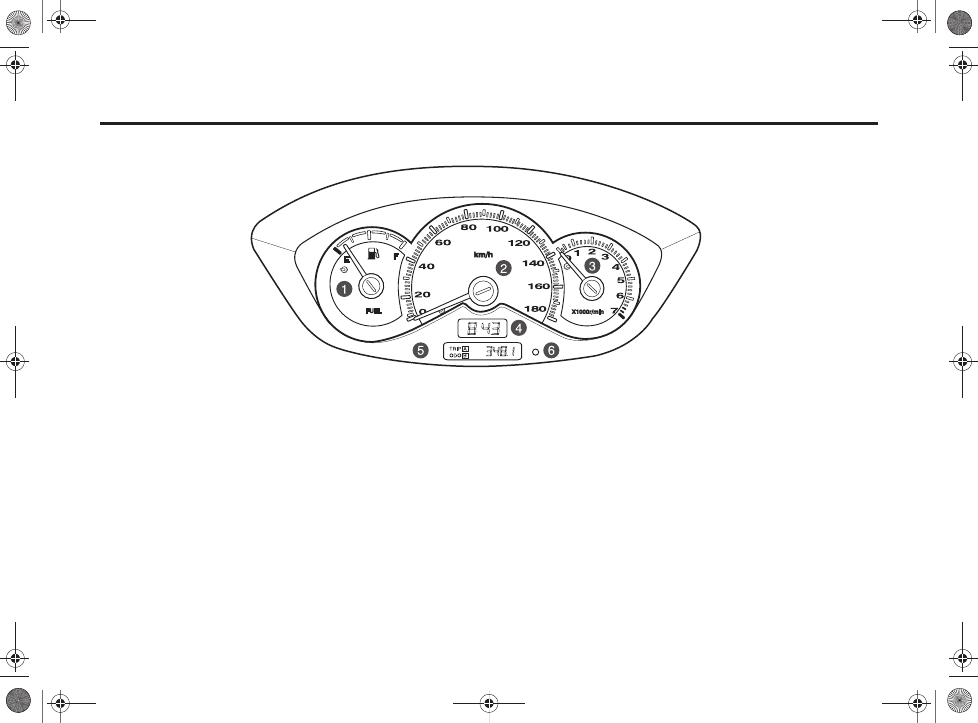

1. Указатель уровня топлива

2. Спидометр

3. Тахометр

4. Часы с цифровой индикацией*

5. Одометр/Счетчик расстояния

6. Индикатор иммобилайзера

(См. „ИММОБИЛАЙЗЕР” в алфавитном
указателе)

КОМБИНАЦИЯ ПРИБОРОВ

K5D2002A

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ 2–5

СПИДОМЕТР

Спидометр показывает скорость автомобиля
в километрах в час (км/ч).

ТАХОМЕТР

Тахометр показывает частоту вращения коленчатого

вала двигателя в оборотах в минуту (об/мин).

Для максимальной экономии топлива старайтесь

управлять автомобилем так, чтобы двигатель работал

в нижнем диапазоне оборотов: от 2000 до 3000 об/мин.

Не повышайте обороты двигателя так, чтобы стрелка

тахометра заходила в красную зону.

УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА

Показывает остаток топлива в топливном
баке при включении зажигания.

После заправки топливом и запуска
двигателя, стрелка указателя уровня топлива
медленно перемещается в положение,
соответствующее новому уровню.

Стрелка указателя топлива может колебаться
из-за смещения топлива в баке при
торможении, разгоне и прохождении
поворотов. Указатель уровня топлива служит
для ориентировочной оценки количества
топлива в баке и не может использоваться
в качестве точного прибора Емкость
топливного бака: 35 литров

K5D2005A

ПРЕДУПРЕЖДЕНИЕ

Чрезмерное повышение частоты вращения

коленчатого вала двигателя может привести к

повреждению двигателя.

•  Не допускайте, чтобы двигатель работал

на чрезмерно высоких оборотах, при которых

стрелка тахометра заходит в красную зону.

В противном случае может потребоваться

дорогостоящий ремонт, который не покрывается

гарантийными обязательствами изготовителя.

K5D2007A

K5D2004A

E: пустой

F: полный

2–6 ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

ОДОМЕТР / СЧЕТЧИК

РАССТОЯНИЯ

Одометр показывает суммарный пробег
автомобиля в километрах.

Имеется два независимых счетчика пробега,
которые показывают расстояние, пройденное
с момента предыдущего обнуления счетчика.

Для обнуления любого счетчика пробега
нажмите и удерживайте кнопку выбора
режима. Кнопка выбора режима расположена
слева от кнопок установки часов с цифровой
индикацией, которые находятся посередине
приборной панели над центральной
вентиляционной решеткой.

Кнопка выбора режима позволяет
переключаться между счетчиками
расстояния A и B.

TRIP
ODO

A

B

S3W2051A

ЧАСЫ С ЦИФРОВОЙ

ИНДИКАЦИЕЙ*

Часы с цифровой индикацией показывают
время, когда включено зажигание. На часах
находятся три кнопки установки.

H: Кнопка корректировки времени

в часах.

•  Для перевода часов на 1 час вперед

нажмите кнопку H.

•  Для перевода часов более чем на 1 час

вперед нажмите и удерживайте кнопку
H до установки требуемого значения.

M: Кнопка корректировки времени

в минутах.

•  Для перевода часов на 1 минуту вперед

нажмите кнопку M.

•  Для перевода часов более чем

на 1 минуту вперед нажмите
и удерживайте кнопку M до установки
требуемого значения.

K5W2015A

H

M

S

H

M

S

S: Кнопка установки времени.

Для установки времени на ближайший
час нажмите кнопку S.

•  Если вы нажмете эту кнопку, на дисплее

отображается ближайший час.
(пример: 8:00 -> 8:00, 8:29 ->08:00)

•  Если вы нажмете эту кнопку, на дисплее

отображается ближайший час.
(пример: 8:30 -> 8:00, 8:59 ->09:00)

ПРИМЕЧАНИЕ

Не забывайте устанавливать время
на часах при отсоединении
и последующем подсоединении
аккумуляторной батареи и замене
плавких предохранителей.

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ 2–7

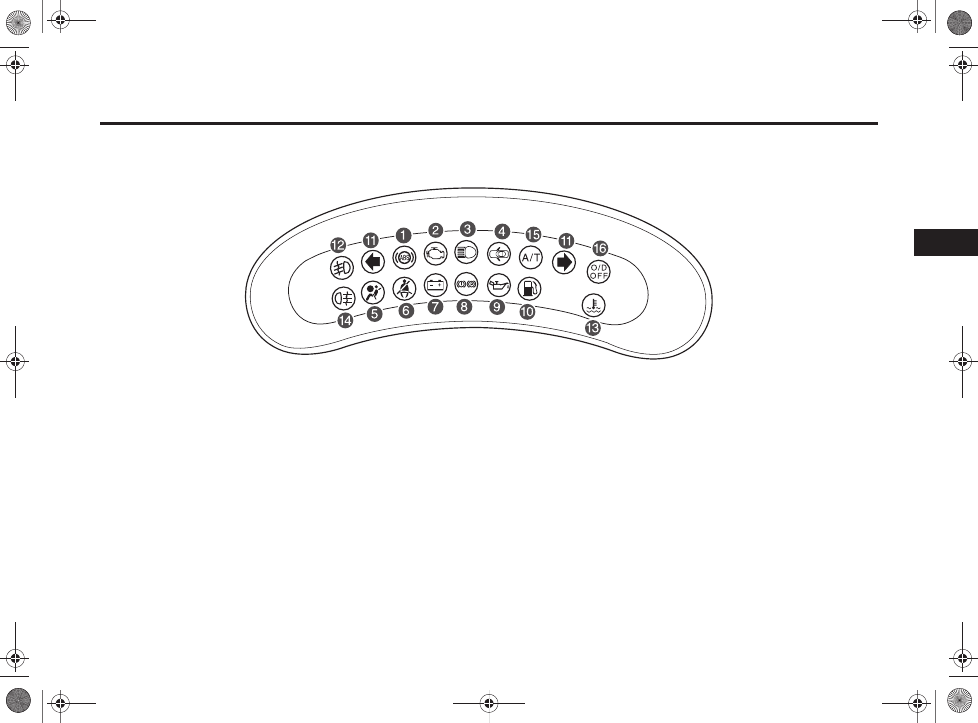

1. Сигнализатор неисправности АБС*

2. Сигнализатор неисправности систем

двигателя

3. Индикатор дальнего света фар

4. Сигнализатор открытой двери

5. Сигнализатор неисправности системы

подушек безопасности*

6. Сигнализатор непристегнутого ремня

безопасности

7. Сигнализатор неисправности системы

зарядки аккумуляторной батареи

8. Сигнализатор неисправности тормозной

системы

9. Сигнализатор падения давления

в системе смазки двигателя

10. Сигнализатор минимального запаса

топлива

11. Индикаторы указателей поворота/

аварийной световой сигнализации

12. Индикатор передних противотуманных

фар*

13. Сигнализатор температуры

охлаждающей жидкости

14. Индикатор заднего противотуманного

фонаря

15. Сигнализатор неисправности

автоматической трансмиссии*

16. Индикатор отключения повышающей

передачи*

БЛОК КОНТРОЛЬНЫХ ЛАМП И СИГНАЛИЗАТОРОВ НЕИСПРАВНОСТИ

K5W2021B
