90

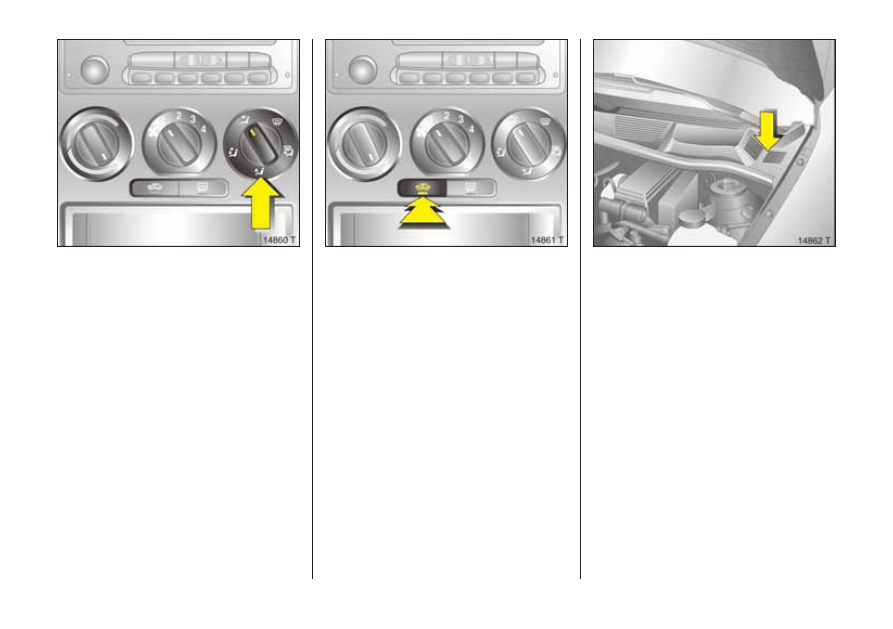

Правый поворотный переклю-

чатель: распределение воздуха
V

к ветровому стеклу и к
передним боковым стеклам

J

к ветровому стеклу, к передним
боковым стеклам, к переднему и
заднему 3 нижнему пространству

K

к переднему и заднему 3
нижнему пространству

L

в верхнее пространство через
регулируемые сопла обдува,
в переднее и заднее 3 нижнее
пространство

M

в верхнее пространство через
регулируемые сопла обдува

Чтобы согласовать распределение
воздуха с личной потребностью, можно
установить поворотный переключатель в
любое промежуточное положение.

При установке L или M открыть сопла
обдува.

Система циркуляции воздуха 4

Посредством выключателя циркуляции
воздуха 4 устройство переключается
на режим циркуляции (сигнализатор
контроля включения).

При проникновении дыма или запаха
снаружи: на короткое время включить
режим циркуляции воздуха 4 .

Включенная циркуляционная система
снижает воздухообмен. Влажность
воздуха возрастает, возможно запоте-
вание стекол. Качество воздуха внутри
салона со временем ухудшается, это
может приводить к явлениям усталости
у пассажиров.

Распределитель воздуха на V: система
циркуляции воздуха автоматически
выключается для ускорения удаления
влаги со стекол.

Воздухозаборник

Воздухозаборные отверстия в моторном
отделении слева и справа снаружи перед
ветровым стеклом должны быть
свободны для поступления воздуха, при
необходимости удалить листву, грязь или
снег.

Отверстия для выпуска воздуха

При размещении предметов в вещевых
ящиках багажника не закрывать
отверстия для выхода воздуха.

Воздушный микрофильтр

Воздушный микрофильтр очищает
поступающий снаружи воздух или, при
включенной системе циркуляции
воздуха, воздух внутри салона от пыли
и сажи, а также от пыльцы и спор.

Фильтр необходимо заменять с перио-
дичностью, указанной в сервисном
буклете.

91

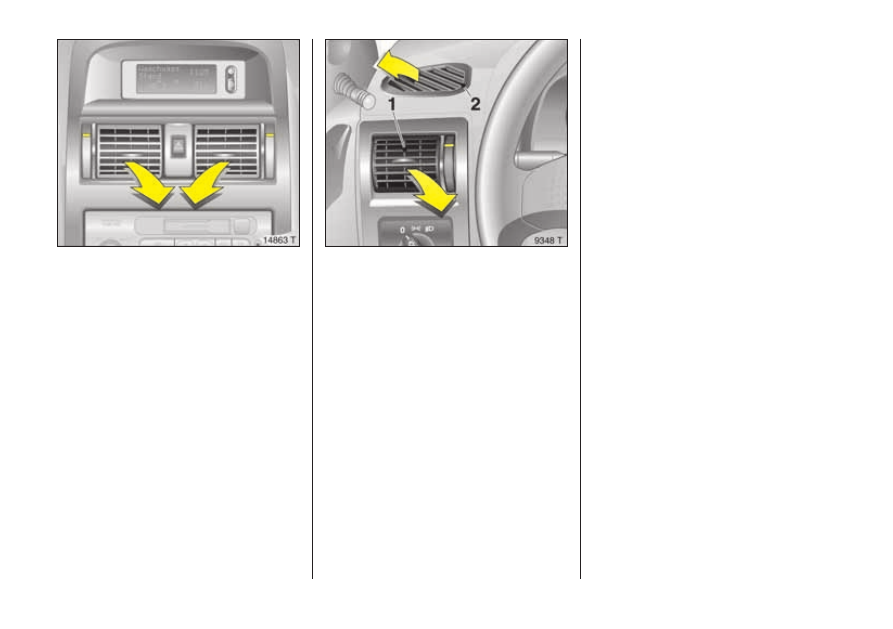

Средние сопла обдува

В зависимости от положения темпера-
турного переключателя
обеспечивается комфортный обдув
верхнего пространства салона
неподогретым или теплым воздухом.
Температурный переключатель в
среднем диапазоне: из средних сопел
обдува поступает более прохладный
воздух, чем из боковых сопел обдува.

Открыть оба сопла регулятором с
накаткой. В положении 7 сопла
закрыты.

Для усиления притока воздуха
переключить обдув на более высокую
ступень.

Посредством вертикального и
горизонтального перемещения
ламелей установить направление
потока воздуха.

Боковые сопла обдува 1

Через сопла в салон поступает
нормальный или теплый воздух. Сопла
открываются посредством регулятора с
накаткой. В положении 7 сопла
закрыты.

Посредством вертикального и
горизонтального перемещения
ламелей установить направление
потока воздуха.

Для усиления притока воздуха
переключить обдув на более высокую
ступень.

Сопла обдува стекол 2

Распределитель воздуха на V или J:
воздух направляется на ветровое
стекло и боковые стекла.

92

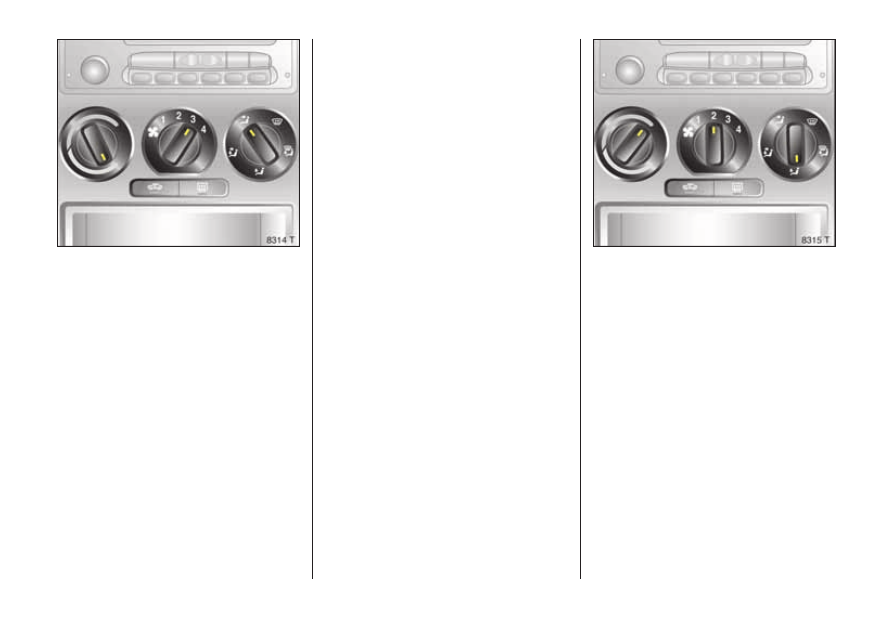

Обдув

z Повернуть переключатель темпера-

туры влево или, при необходимости,

z включить нужную степень обдува,
z для максимальной вентиляции

верхнего пространства: установить
распределитель воздуха на M; все
сопла открыты,

z поток воздуха к задним сидениям:

направить средние сопла немного
друг к другу и вверх,

z для вентиляции нижнего пространства

салона: установить распределитель
воздуха на K,

z для одновременной вентиляции

верхнего и нижнего пространства:
установить распределитель воздуха
на L.

Обогрев

Мощность обогрева зависит от темпе-
ратуры хладагента и поэтому достигает
полного значения только при
прогретом двигателе.

Для быстрого прогрева салона
z повернуть температурный

переключатель вправо,

z включить ступень обдува 3,
z установить распределитель воздуха в

желаемое положение, см. стр. 141.

Удобство, хорошее самочувствие и
комфорт пассажиров в значительной
степени зависят от правильной
установки режима вентиляции и
обогрева.

Чтобы обеспечить распределение
температуры по принципу «голову в
холоде, а ноги в тепле», установить
поворотный регулятор распределения
воздуха в положение K или L,
установить температурный переклю-
чатель в среднюю зону и открыть
средние сопла обдува.

Обогрев нижнего пространства

Каналы обогрева направлены также и в
нижнее пространство салона 3.
z повернуть температурный

переключатель вправо,

z включить обдув,
z установить распределитель воздуха

на K,

z закрыть средние сопла обдува.

93

Удаление влаги и инея со стекол

z повернуть температурный переклю-

чатель вправо,

z установить обдув на 3 или 4,
z установить распределитель воздуха

на V,

z по потребности открыть боковые

сопла обдува и направить на
боковые стекла,

z закрыть средние сопла обдува,
z включить обогрев заднего стекла.

Для одновременного обогрева нижнего
пространства установить распреде-
литель воздуха на J.

Обогрев заднего стекла,

обогрев наружных зеркал 3

Клавиша Ü под группой переключа-
телей обогрева:

включить

=

нажать Ü

выключить =

повторно нажать Ü

Сигнализатор контроля включения в
переключателе.

Функционирует только при работающем
двигателе.

Обогрев автоматически отключается
примерно через 15 минут.

Обогрев передних сидений 3

Два регулятора с накаткой ß под
пепельницей.

При необходимости установить
соответствующий регулятор ß на
нужную степень обогрева.

Сигнализатор контроля включения
рядом с регулятором.

Для выключения повернуть регулятор ß
в положение «]».

Функционирует при включенном
зажигании.

Несоблюдение приведенных описаний
может привести к повреждению стекол
и за счет этого к авариям в результате
ухудшения видимости.
