189

После ремонта запустить двигатель, сбросить коды и убедиться в

отсутствии неисправности.

Код Р0617

Дополнительное реле стартера, замыкание цепи управления на бортовую сеть

1

2

Неисправен контроллер.

Очи с тить ко ды с по мо щью при бо ра ДСТ2М.

Ис поль зуя при бор ДСТ2M, вы клю чить и вклю чить ре -

ле стар те ра.

За но сит ся ли код Р0617?

Вы клю чить за жи га ние.

Снять ре ле стар те ра.

Вклю чить за жи га ние.

Проб ни ком, при со е ди нен ным к мас се, про -

ве рить кон такт «86» ко лод ки жгу та.

Го рит ли лам поч ка проб ни ка?

За мы ка ние  цепи  управления  реле  на  ис точ -

ник пи та ния.

Нет

Да

Код Р0617  не по сто ян ный. В слу чае от сут ст вия дру гих ко дов

 см. «Не по сто ян ные не ис прав но с ти», раз де л 2.7В.

Да

Нет

Да

Нет

Неисправно реле стартера.

Вы клю чить за жи га ние.

От со е ди нить  ко лод ку  жгу та  от  кон трол ле -

ра.

В клю чить за жи га ние.

Проб ни ком, при со е ди нен ным к мас се, про -

ве рить  кон такт  “86”  ко лод ки  жгу та,  от со е ди -

нен ной от реле.

Го рит ли лам поч ка проб ни ка?

3

190

Опи са ние про ве рок

По сле до ва тель ность со от вет ст ву ет взя тым в кру жок ци ф -

рам на кар те.

1.

Про ве ря ет ся на ли чие ко да не ис прав но с ти Р0627.

2.

Про ве ря ет ся мультиметром на пря же ние на контакте

«85» ко лод ки жгута.

3.

Про ве ря ет ся мультиметром на пря же ние на контакте

«86» ко лод ки жгута.

4.

Про ве ря ет ся  мультиметром  пцепь  управления  реле

на об рыв.

Ди а гно с ти че с кая ин фор ма ция

В  кон трол ле ре  М7.9.7  ис поль зу ет ся  драй вер  управления

реле эле к т ро бен зо на со са, об ла да ю щий функ ци ей са мо ди аг но с -

ти ки.  Он  мо жет  оп ре де лять  на ли чие  та ких  не ис прав но с тей,

как об рыв, ко рот кое за мы ка ние на мас су или ис точ ник пи та -

ния це пи уп рав ле ния.

При чи ной воз ник но ве ния ко да мо жет быть не пра виль ное

под клю че ние сиг на ли за ции.

Код Р0627

Реле бензонасоса, обрыв цепи управления

Код Р0627 за но сит ся ес ли:

 двигатель работает или прокручивается стартером;

 са мо ди аг но с ти ка драй ве ра управления реле электробензонасоса оп ре де ли ла от сут ст вие на груз ки на вы хо де.

При воз ник но ве нии этого кода сигнализатор не ис прав но с тей не за го ра ет ся.

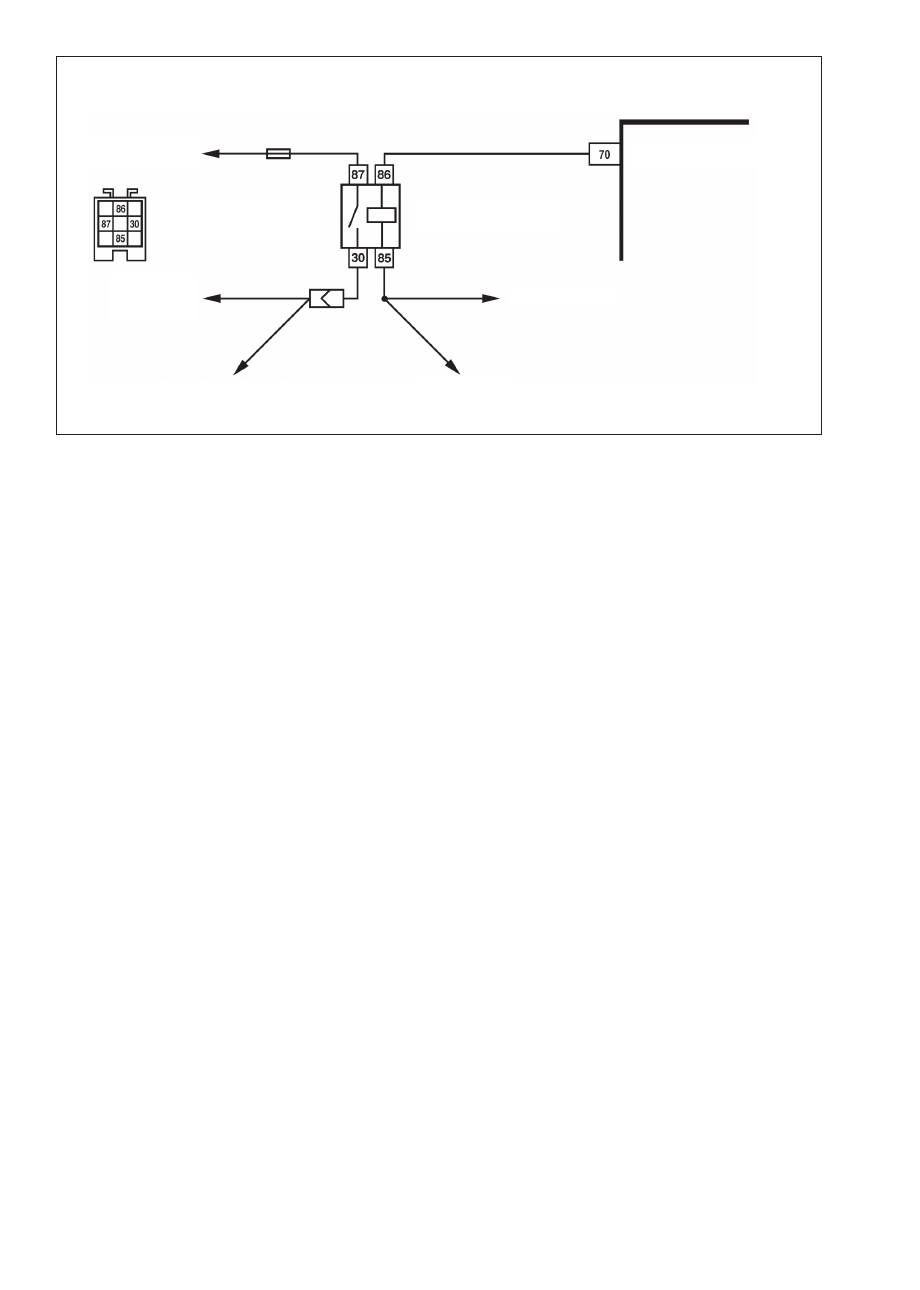

К ГЛАВНОМУ РЕЛЕ

РЕЛЕ

ЭЛЕКТРОБЕНЗОНАСОСА

К ЭЛЕКТРОБЕНЗОНАСОСУ

ВЫХОД УПРАВЛЕНИЯ РЕЛЕ

ЭЛЕКТРОБЕНЗОНАСОСА

Кон трол лер

К АККУМУЛЯТОРНОЙ

БАТАРЕЕ

Разъем колодки жгута системы

впрыска, присоединяемой к реле

электробензонасоса

К КОНТАКТУ

«11» КОЛОДКИ

ДИАГНОСТИКИ

К КОНТАКТУ «Е»

КОЛОДКИ ЖГУТА

ФОРСУНОК

191

После ремонта запустить двигатель, сбросить коды и убедиться в

отсутствии неисправности.

Код Р0627

Реле бензонасоса, обрыв цепи управления

1

2

Об рыв цепи питания обмотки реле электробензонасоса.

Очистить коды с помощью при бора ДСТ2М.

Запустить двигатель (если это возможно) на 3 сек.

Выключить и включить зажигание.

Заносится ли код Р0627?

Вы клю чить за жи га ние.

Снять ре ле эле к т ро бен зо на со са.

Вклю чить за жи га ние.

Из ме рить  муль ти ме т ром  на пря же ние  на

кон так те «85» ко лод ки жгу та.

По ка зы ва ет  ли  муль ти метр  на пря же ние,

близ кое к на пря же нию ак ку му ля тор ной ба та -

реи?

Из ме рить  муль ти ме т ром  на пря же ние  на

кон так те «86» ко лод ки жгу та.

Мультиметр дол жен по ка зать на пря же ние

3...4 В.

Так ли это?

Нет

Да

Код Р0627  не по сто ян ный. В слу чае от сут ст вия дру гих ко -

дов  см. «Не по сто ян ные не ис прав но с ти», раз де л 2.7В.

Да

Нет

От со е ди нить  ко лод ку  жгу та  от  конт рол ле -

ра.

Из ме рить  мульт мет ром  соп ро тив ле ние

про во да, со е ди ня ю ще го ре ле с конт рол ле ром.

Соп ро тив ле ние долж но быть ме нее 1 Ом.

Так ли это?

Нет

Не на деж ное со еди не ние или не ис прав но ре ле эле к т ро бен зо -

на со са.

Да

Сла бое  со еди не ние  или  не ис пра вен  кон -

трол лер.

Да

Об рыв цепи управления реле.

Нет

3

4

192

Опи са ние про ве рок

По сле до ва тель ность со от вет ст ву ет взя тым в кру жок ци ф -

рам на кар те.

1.

Про ве ря ет ся на ли чие ко да не ис прав но с ти Р1501.

2.

Про ве ря ет ся  цепь  уп рав ле ния  ре ле  эле к т ро бен зо на -

со са на воз мож ность за мы ка ния на мас су.

Ди а гно с ти че с кая ин фор ма ция

В  кон трол ле ре  М7.9.7  ис поль зу ет ся  драй вер  управления

реле эле к т ро бен зо на со са, об ла да ю щий функ ци ей са мо ди аг но с -

ти ки.  Он  мо жет  оп ре де лять  на ли чие  та ких  не ис прав но с тей,

как об рыв, ко рот кое за мы ка ние на мас су или ис точ ник пи та -

ния це пи уп рав ле ния.

Код Р0628

Реле бензонасоса, замыкание цепи управления на массу

Код Р0628 за но сит ся ес ли:

 двигатель работает или прокручивается стартером;

 са мо ди аг но с ти ка драй ве ра управления реле электробензонасоса оп ре де ли ла на выходе замыкание на массу.

При воз ник но ве нии этого кода сигнализатор не ис прав но с тей не за го ра ет ся.

К ГЛАВНОМУ РЕЛЕ

РЕЛЕ

ЭЛЕКТРОБЕНЗОНАСОСА

К ЭЛЕКТРОБЕНЗОНАСОСУ

ВЫХОД УПРАВЛЕНИЯ РЕЛЕ

ЭЛЕКТРОБЕНЗОНАСОСА

Кон трол лер

К АККУМУЛЯТОРНОЙ

БАТАРЕЕ

Разъем колодки жгута системы

впрыска, присоединяемой к реле

электробензонасоса

К КОНТАКТУ

«11» КОЛОДКИ

ДИАГНОСТИКИ

К КОНТАКТУ «Е»

КОЛОДКИ ЖГУТА

ФОРСУНОК
