65

После ремонта запустить двигатель, сбросить коды и убедиться в

отсутствии неисправности.

Код Р0031

Нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на массу

1

Под клю чить при бор ДСТ2М.

Вы брать режим: «4 Ошиб ки / DT Codes; 1 Ак ту аль ные / Actual DTC's».

Запустить двигатель.

Проверить активен ли код неисправности в данный мо мент?

За глу шить дви га тель.

От со е ди нить ко лод ку жгу та от кон трол ле ра.

Про ве рить муль ти ме т ром со про тив ле ние меж ду

кон так том «48» ко лод ки жгута и мас сой.

Со про тив ле ние  мень ше 1 Ом?

Нет

Да

Код Р0031  не по сто ян ный. В слу чае от сут ст вия дру гих ко дов

 см. «Не по сто ян ные не ис прав но с ти», раз де л 2.7В.

За мы ка ние  на  мас су  в  це пи  уп рав ле ния

нагревателем УДК.

Неисправен контроллер.

Да

Нет

66

Опи са ние про ве рок

По сле до ва тель ность со от вет ст ву ет взя тым в кру жок ци ф -

рам на кар те.

1.

Проверяется наличие постоянной неисправности.

2.

Определяется  наличие  замыкания  на  источник

питания цепи управления нагревателем УДК.

3.

Проверяется исправность нагревателя УДК.

Ди а гно с ти че с кая ин фор ма ция

В  кон трол ле ре  М7.9.7  ис поль зу ет ся  драй вер  на гре ва те ля

дат чи ка кис ло ро да, об ла да ю щий функ ци ей са мо ди аг но с ти ки.

Он мо жет оп ре де лять на ли чие та ких не ис прав но с тей, как об -

рыв, ко рот кое за мы ка ние на мас су или ис точ ник пи та ния це -

пи уп рав ле ния на гре ва те лем.

При чи ной воз ник но ве ния ко да Р0032 мо жет быть ус та нов -

ка дат чи ка кис ло ро да дру го го ти па.

Код Р0032

Нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на бортовую

сеть

Код Р0032 за но сит ся, ес ли:

 двигатель работает;

 са мо ди аг но с ти ка драй ве ра нагревателя оп ре де ли ла на вы хо де замыкание на бортовую сеть.

Сигнализатор не ис прав но с тей за го ра ет ся че рез 2 драйвцик ла по сле воз ник но ве ния ко да не ис прав но с ти.

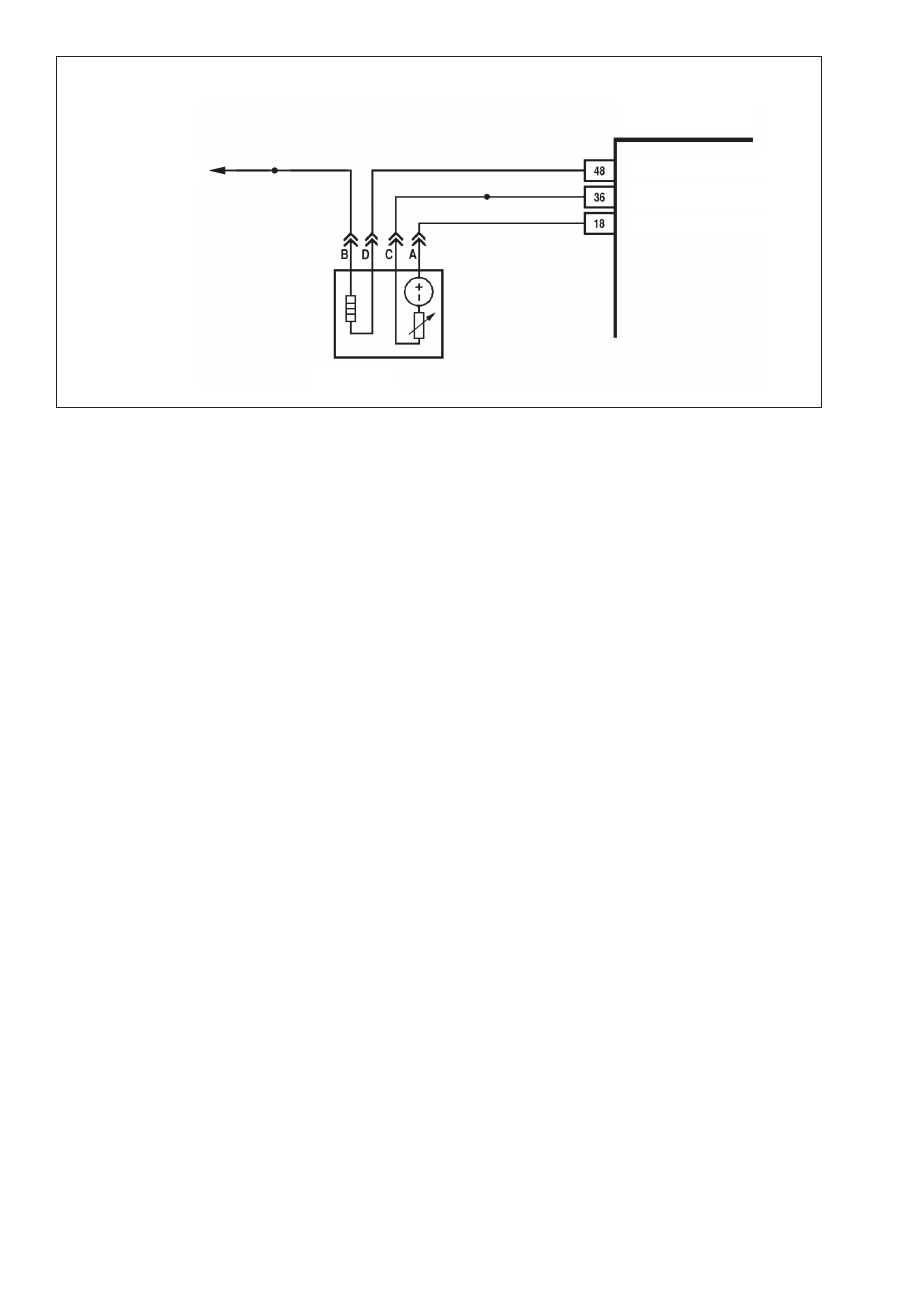

ВЫХОД УПРАВЛЕНИЯ НАГРЕВАТЕЛЕМ

ДАТЧИКА КИСЛОРОДА

МАССА ДАТЧИКА МАССОВОГО

РАСХОДА ВОЗДУХА

ВХОД СИГНАЛА ДАТЧИКА КИСЛОРОДА

К ГЛАВНОМУ РЕЛЕ

Кон трол лер

ДАТЧИК

КИСЛОРОДА

67

После ремонта запустить двигатель, сбросить коды и убедиться в

отсутствии неисправности.

Код Р0032

Нагреватель датчика кислорода до нейтрализатора, замыкание цепи управления на

бортовую сеть

1

Под клю чить при бор ДСТ2М.

Вы брать режим: «4 Ошиб ки / DT Codes; 1 Ак ту аль ные / Actual DTC's».

Запустить двигатель.

Проверить активен ли код неисправности в данный мо мент?

За глу шить дви га тель.

От со е ди нить ко лод ку жгу та от УДК.

Включить зажигание.

Проб ни ком, со еди нен ным с мас сой, про ве -

рить кон такт «D» ко лод ки жгу та.

За го ра ет ся ли лам поч ка проб ни ка?

Нет

Да

Код Р0032  не по сто ян ный. В слу чае от сут ст вия дру гих ко дов

см. «Не по сто ян ные не ис прав но с ти», раз де л 2.7В.

Муль ти ме т ром  из ме рить  со про тив ле ние

меж ду кон так та ми «B» и «D» УДК.

Сопротивление больше 7 Ом?

Нет

За мы ка ние цепи управления нагревателем УДК на ис точ ник

пи та ния или не ис пра вен кон трол лер.

Да

Неисправен датчик кислорода.

Нет

Не ис пра вен кон трол лер.

Да

2

3

68

Опи са ние про ве рок

По сле до ва тель ность со от вет ст ву ет взя тым в кру жок ци ф -

рам на кар те.

1.

Проверяется наличие постоянной неисправности.

2.

Проверяется цепь питания нагревателя ДДК.

3.

Проверяется цепь управления нагревателем ДДК.

4.

Проверяется исправность нагревателя ДДК.

Ди а гно с ти че с кая ин фор ма ция

В  кон трол ле ре  М7.9.7  ис поль зу ет ся  драй вер  на гре ва те ля

дат чи ка кис ло ро да, об ла да ю щий функ ци ей са мо ди аг но с ти ки.

Он мо жет оп ре де лять на ли чие та ких не ис прав но с тей, как об -

рыв, ко рот кое за мы ка ние на мас су или ис точ ник пи та ния це -

пи уп рав ле ния на гре ва те лем.

Код Р0036

Нагреватель датчика кислорода после нейтрализатора, обрыв цепи управления

Код Р0036 за но сит ся, ес ли:

 двигатель работает;

 са мо ди аг но с ти ка драй ве ра нагревателя оп ре де ли ла на вы хо де от сут ст вие на груз ки.

Сигнализатор не ис прав но с тей за го ра ет ся че рез 2 драйвцик ла по сле воз ник но ве ния ко да не ис прав но с ти.

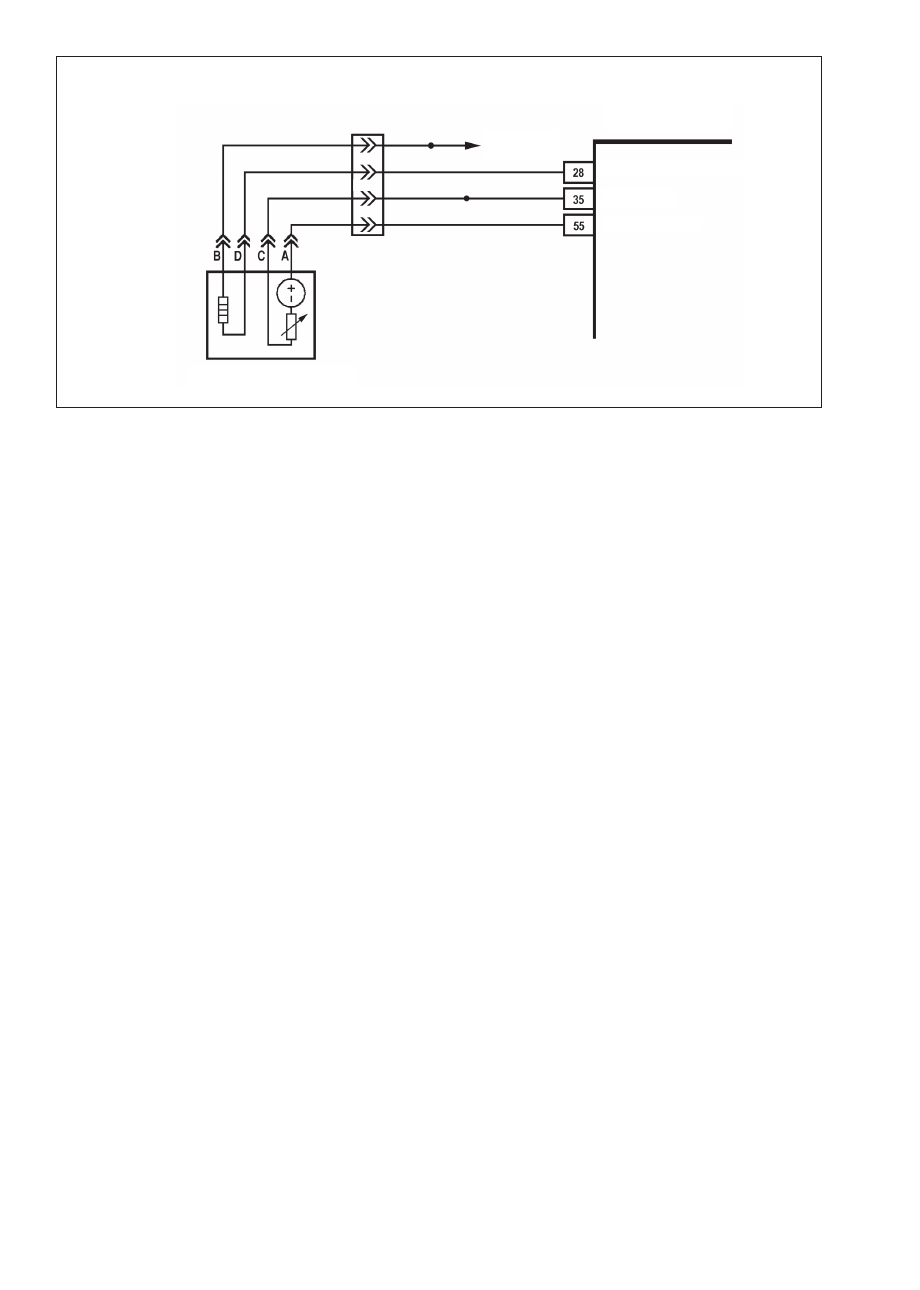

ВЫХОД УПРАВЛЕНИЯ НАГРЕВАТЕЛЕМ ДДК

МАССА ДТОЖ

ВХОД СИГНАЛА ДДК

К ГЛАВНОМУ

РЕЛЕ

Кон трол лер

ДИАГНОСТИЧЕСКИЙ ДАТЧИК

КИСЛОРОДА
