292

Уход за автомобилем

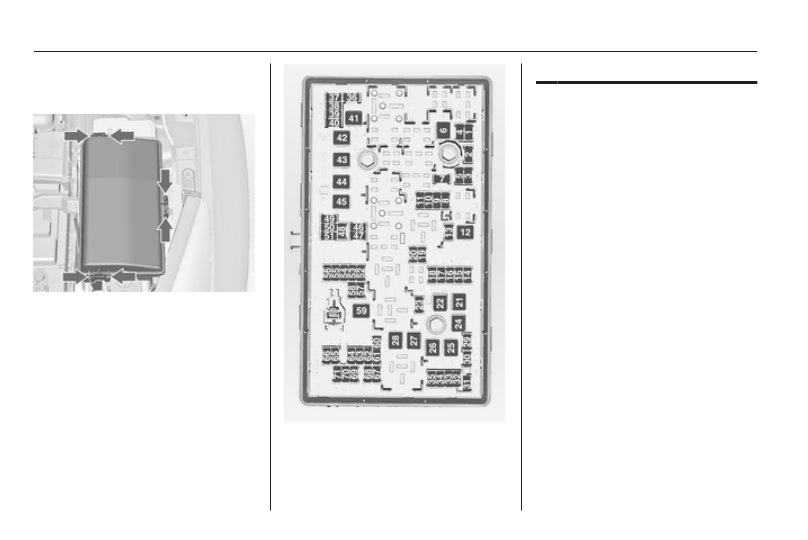

Блок предохранителей в

моторном отсеке

Блок предохранителей установлен

в левой передней части моторного

отсека.
Освободите кожух, поднимите его

и снимите.
Некоторые указания, касающиеся

блока плавких предохранителей,

могут не относиться к вашему ав‐

томобилю. При осмотре блока пре‐

дохранителей обратите внимание

на маркировочную табличку.

№ Схема
1 Модуль управления коробкой

передач

2 Модуль управления двига‐

телем

3 –
4 Электромагнит вентиляции

адсорбера

5 Зажигание
6 Очистители ветрового стекла
7 –
8 Впрыск топлива
9 Впрыск топлива, система

зажигания

10 Модуль управления двига‐

телем

11 Кислородный датчик
12 Электромагнит стартера
13 Электромагнит вентиляции

адсорбера

14 –
15 Очиститель заднего стекла
16 Зажигание, датчик качества

воздуха

Уход за автомобилем

293

№ Схема
17 Зажигание, подушка безопас‐

ности

18 Блок управления подачей

топлива

19 –
20 Топливный насос
21 Задние электрические стекло‐

подъемники

22 –
23 –
24 Передние электрические

стеклоподъемники

25 Вакуумный насос с элек‐

тронным управлением

26 ABS
27 Система управления элек‐

тронным ключом

28 Обогрев заднего стекла
29 –
30 ABS
31 Блок управления кузовным

оборудованием

№ Схема
32 Блок управления кузовным

оборудованием

33 Обогрев передних сидений
34 Вентиляционный люк крыши
35 Информационно-развлека‐

тельная система, усилитель

36 –
37 Правая фара дальнего света
38 Левая фара дальнего света
39 –
40 –
41 –
42 Вентилятор охлаждения
43 –
44 –
45 Вентилятор охлаждения
46 Вентилятор охлаждения
47 Кислородный датчик
48 Противотуманные фары
49 –
50 –

№ Схема
51 Звуковой сигнал
52 Приборная панель
53 Электрохромное зеркало
54 Выключатель световых

приборов, управление свето‐

выми приборами

55 Складывание зеркал
56 Омыватель ветрового стекла
57 Замок рулевой колонки
58 –
59 Подогрев дизельного топлива
60 Подогрев зеркал
61 Подогрев зеркал
62 Кондиционирование воздуха
63 Датчик заднего стекла
64 Датчик качества воздуха
65 Задние противотуманные

фары

66 Задний омыватель
67 Блок управления системы

топливоподачи

68 –

294

Уход за автомобилем

№ Схема
69 Датчик напряжения аккумуля‐

тора

70 Датчик дождя
71 –

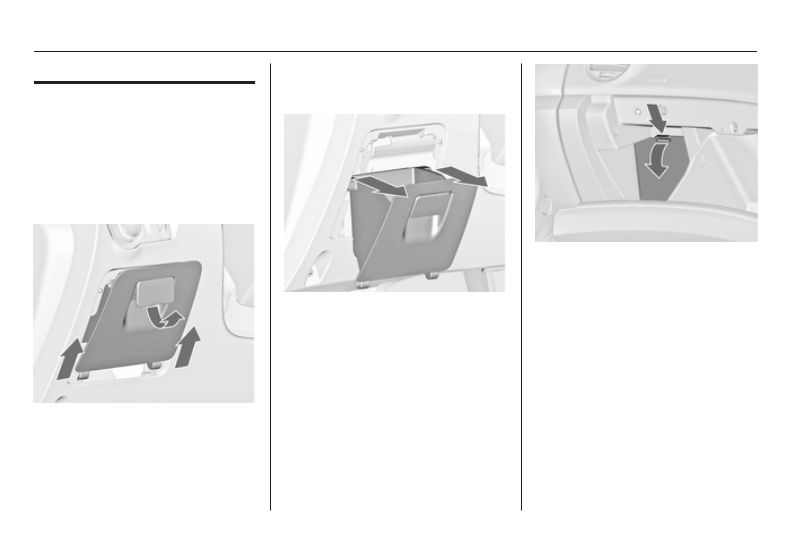

Блок предохранителей в

приборной панели

Блок предохранителей располо‐

жен за вещевым отделением в при‐

борной панели.

1. Откройте отделение.

2. Поднимите нижнюю секцию от‐

деления в направлении, пока‐

занном стрелками.

3. Извлеките отделение, проведя

его через два паза в направле‐

нии, показанном стрелками.

Установите отделение в исходное

положение в обратном порядке.

В автомобилях с правым рулем

блок предохранителей находится

за крышкой в перчаточном ящике.

Откройте перчаточный ящик и сни‐

мите крышку.
Некоторые указания, касающиеся

блока плавких предохранителей,

могут не относиться к вашему ав‐

томобилю. При осмотре блока пре‐

дохранителей обратите внимание

на маркировочную табличку.

Уход за автомобилем

295

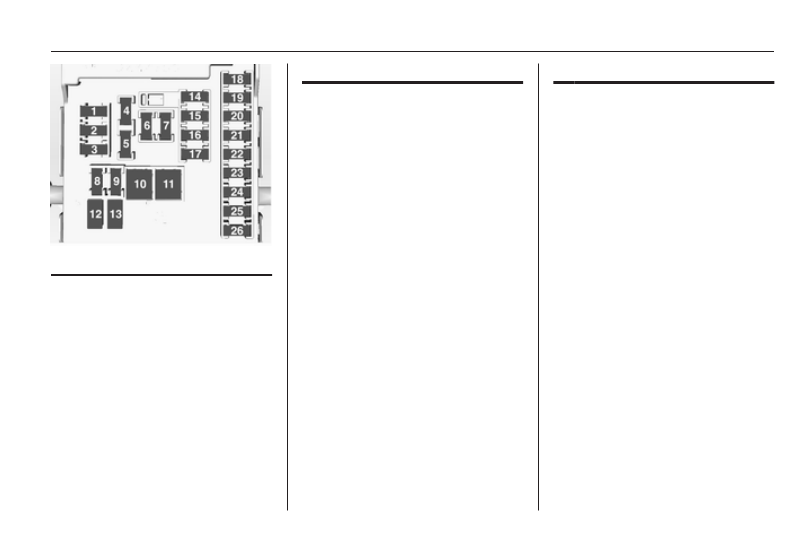

№ Схема
1 Информационно-развлека‐

тельная система, телефон с

функцией громкой связи

2 Преобразователь постоянного

тока

3 Модуль управления кузо‐

вными электронными систе‐

мами

4 Информационно-развлека‐

тельная система

5 Информационный дисплей,

система помощи при парковке,

сирена

№ Схема
6 Прикуриватель
7 Штепсельная розетка
8 Блок управления кузовным

оборудованием

9 Блок управления кузовным

оборудованием

10 Блок управления кузовным

оборудованием

11 Вентилятор системы

отопления и кондициониро‐

вания

12 –
13 Подогреваемые сиденья
14 Диагностический разъем
15 Подушка безопасности
16 Центральный замок, задняя

дверь багажного отделения

17 Кондиционер
18 Прицеп
19 Рычаг переключения передач
20 Рычаг переключения передач,

датчик аккумуляторной

батареи

№ Схема
21 Приборы
22 Зажигание, система управ‐

ления электронным ключом

23 Блок управления кузовным

оборудованием

24 Блок управления кузовным

оборудованием

25 Замок рулевой колонки
26 Задняя розетка электропи‐

тания
