6–2 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

МЕРЫ БЕЗОПАСНОСТИ

Выполняя любую проверку или техническое

обслуживание автомобиля, принимайте меры

предосторожности для уменьшения риска

получения травм или повреждения деталей.
Общие меры безопасности при

техобслуживании автомобиля:
•  Не производите ремонт при неостывшем

двигателе.

•  Не находитесь под автомобилем,

установленным на домкрат.

При необходимости проведения ремонта

под днищем автомобиля должны быть

установлены безопасные опоры.

•  Не допускайте попадания тлеющих, горящих

веществ и искр на аккумуляторную батарею,

топливо и детали топливной аппаратуры.

ПРЕДУПРЕЖДЕНИЕ

Каталитический нейтрализатор

отработанных газов и другие

компоненты выхлопной системы

во время работы двигателя могут

стать очень горячими.
Прикосновение к соответствующим

частям во время работы двигателя

может привести к тяжелым ожогам.

•  Не устанавливайте и не демонтируйте

аккумуляторную батарею или любые

электронные/электрические компоненты

при включенном зажигании.

• При

подключении

проводов

аккумуляторной батареи обращайте

особое внимание на их полярность.

Не подключайте положительный провод

к отрицательному выводу и наоборот.

•  Следует помнить, что аккумуляторная

батарея, провода зажигания

и электрические соединения автомобиля

находятся под высоким током

или напряжением. Соблюдайте

осторожность во избежание удара током.

S3W6011A

•  При работе двигателя в замкнутом

пространстве, например, в гараже,

обеспечьте достаточную вентиляцию.

•  Храните отработанное масло, охлаждающую

жидкость и другие технические жидкости вне

досягаемости детей и домашних животных.

•  Не выбрасывайте пустые контейнеры из-под

масла и других жидкостей или содержащие

отработанное масло или жидкость вместе

с домашними отходами. Используйте только

разрешенные в данном регионе способы

утилизации автомобильных отходов.

ПРЕДУПРЕЖДЕНИЕ

•  Перед тем, как открыть капот

выключите зажигание и выньте ключ.

Прикосновение к токоведущим частям

при включенном зажигании может

привести к удару током или ожогам.

ПРЕДУПРЕЖДЕНИЕ

При работе с моторным отсеком снимите

свободную одежду и украшения, которые

могут быть затянуты движущимися

деталями двигателя, и не приближайтесь

к вентилятору, ремням или другим

движущимся деталям.

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 6–3

•  Если необходимо открыть капот при

работающем двигателе, примите меры

для предотвращения непредвиденного

движения автомобиля. При наличии

автоматической трансмиссии переведите

рычаг селектора коробки передач

в положение PARK или NEUTRAL

и включите стояночный тормоз.

При наличии механической коробки

передач переведите рычаг в нейтральное

положение и включите стояночный

тормоз.

•  Во избежание травм всегда выключайте

зажигание и вынимайте ключ перед

проведением работ в моторном отсеке,

за исключением особых случаев.

Если в целях техобслуживания

необходимо производить работы

в моторном отсеке при работающем

двигателе, снимите свободную одежду

и украшения, которые могут быть

затянуты движущимися деталями

двигателя и привести к травмам.

Вентилятор системы охлаждения

двигателя

Во избежание травм от лопастей

вентилятора системы охлаждения перед

работой в моторном отсеке выключите

двигатель, чтобы не допустить включения

вентилятора.
Кроме того, следует помнить,

что электронная система зажигания

имеет более высокое напряжение,

чем стандартные системы. Поэтому

прикасаться к токоведущим частям при

включенном зажигании крайне опасно.

ВНИМАНИЕ

Электрические вентиляторы системы

охлаждения, расположенные

в моторном отсеке управляются

датчиками. Эти вентиляторы могут

начать работу в любое время.
•  Следите за тем, чтобы руки,

пальцы, одежда и т.п. находились

на достаточном удалении

от лопастей вентиляторов.

ПРЕДУПРЕЖДЕНИЕ

Прикосновение к токоведущим частям

автомобиля при включенном

зажигании крайне опасно.
•  Прежде чем производить любой

осмотр двигателя или выполнять

техническое обслуживание

в моторном отсеке, удостоверьтесь

в том, что зажигание выключено

и ключ вынут.

В противном случае это может

привести к ожогам, ударам током

или другим телесным повреждениям.

6–4 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

СПИСОК ПРОВЕРОК,

ВЫПОЛНЯЕМЫХ ВОДИТЕЛЕМ

Для безопасной и надежной эксплуатации автомобиля

необходимо выполнять периодическую проверку

его наружных деталей, салона и моторного отсека.

НАРУЖНЫЕ ДЕТАЛИ

Шины

•  Необходимо проверять, чтобы шины были

накачаны до рекомендованного давления.

(См. раздел „КОЛЕСА И ШИНЫ”

в алфавитном указателе.)

•  Проверьте отсутствие трещин, порезов

и иных повреждений протектора и боковин

шин (в частности сбоку).

• Проверьте

отсутствие

посторонних

предметов, застрявших в протекторе.

Колеса

•  Гайки и болты должны быть затянуты

с приложением соответствующего

крутящего момента. (См. раздел „ЗАМЕНА

ПОВРЕЖДЕННОГО КОЛЕСА”

в алфавитном указателе.)

Приборы освещения

•  Проверьте правильность функционирования

передних и задних фар, габаритных огней,

указателей поворота, стоп-сигналов

и противотуманных фар.

Жидкости

• Проверьте

уровень

жидкости во всех

резервуарах, расположенных в моторном отсеке.

Стеклоочистители
•  Проверьте состояние стеклоочистителей

и их резиновых щеток (включая очиститель

заднего стекла при его наличии).

В САЛОНЕ

Рулевое управление
•  Проверьте люфт рулевого колеса.
Стояночный тормоз
• Проверьте

подвижность

рычага

стояночного тормоза.

Панель управления
• Проверьте

правильность

функционирования всех приборов,

указателей и сигнальных ламп на панели

управления.

Зеркала
•  Убедитесь, что отражающая поверхность

всех трех зеркал является ровной

и чистой.

• Проверьте

регулировку

зеркал.

Органы управления
•  Проверьте свободный ход педали

тормозного механизма.

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 6–5

C7E6006B

7

8

4

10

9

2

3

1

5

6

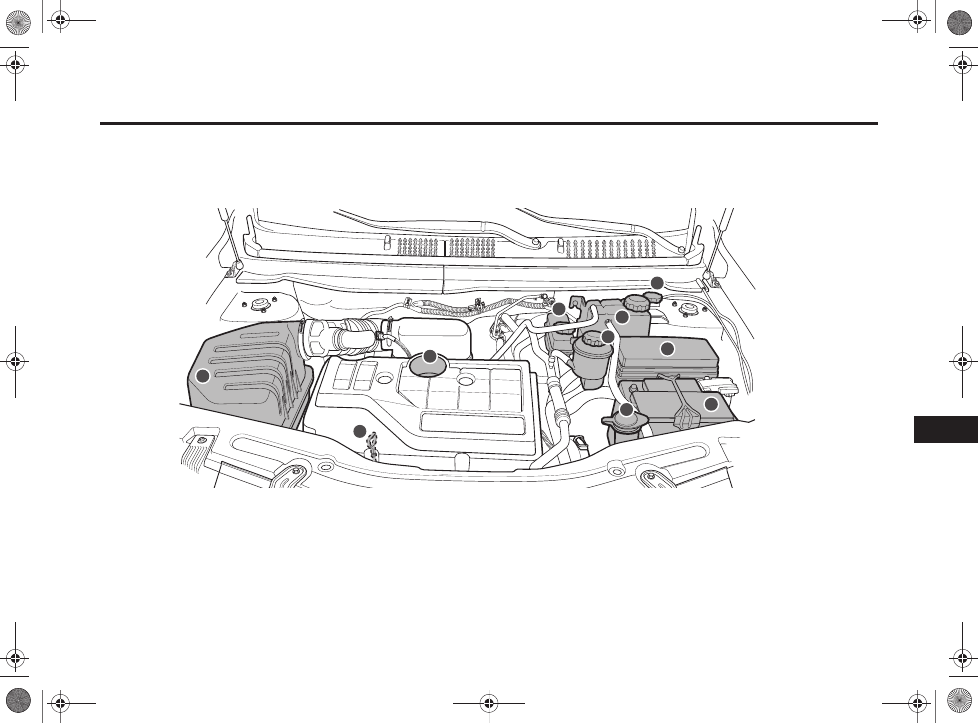

1. Воздушный фильтр
2. Крышка заливной горловины для

моторного масла

3. Бачок главного тормозного цилиндра
4. Резервуар охлаждающей жидкости

5. Блок реле и предохранителей
6. Аккумуляторная батарея
7. Бачок омывателя

8. Резервуар рабочей жидкости рулевого

усилителя

9. Указатель уровня моторного масла
10. Бачок гидропривода сцепления*

МОТОРНЫЙ ОТСЕК

МОДЕЛЬ 2.4 DOHC
