Chevrolet Corvette (2014 год). Руководство - часть 25



Вещевые отделения и дополнительные системы крепления багажа

4-5

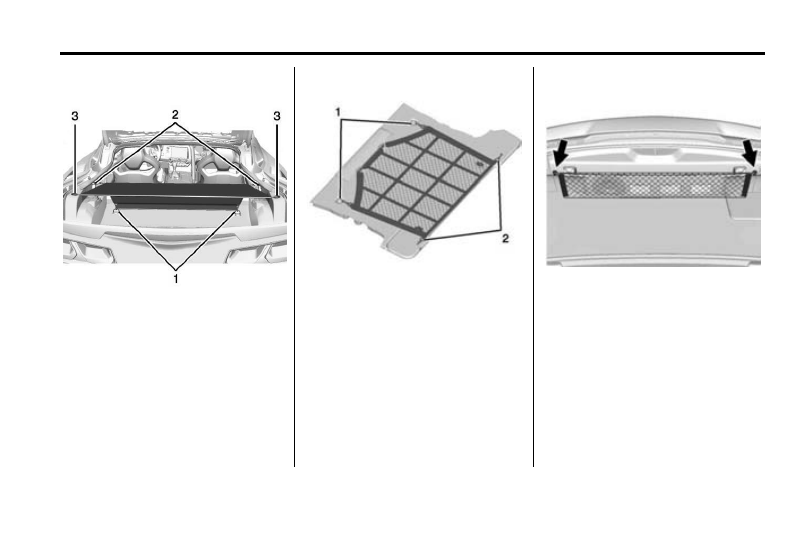

Закрепление части шторки багажного
отделения в форме буквы «Г»







1.  Закрепите пластиковые петли шторки на

крепежных устройствах пола (1) и
боковых панелях (2).


2.  Закрепите задние петли на двери

багажного отделения на крючках боковых
панелей (3).


Не используйте крючки и крепежные
устройства для закрепления каких-либо
предметов, кроме шторки багажного
отделения. Они не предназначены для
тяжелых грузов.

Багажная сетка






В данном автомобиле также предусмотрена
багажная сетка. Разверните сетку и
пристегните ее передние крючки (1) к
крепежным устройствам в зоне хранения
багажа. Обтяните сеткой предметы,
расположенные на полу багажного отделения
и пристегните задние крючки (2) к крепежным
устройствам внизу.


Сетка для крепления мелкого багажа






В данном автомобиле также может быть
предусмотрена сетка для крепления мелкого
багажа. Закрепите сетку на крючках в задней
части зоны хранения багажа. Сетку не
следует использовать для хранения тяжелых
грузов.






4-6

Вещевые отделения и дополнительные системы крепления багажа





ДЛЯ ЗАМЕТОК





___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

___________________________________________________________________________________________________________________________

2



Приборы и органы
управления




Органы управления

Регулировка положения рулевого колеса 5-2
Кнопки управления на рулевом колесе  ... 5-2
Звуковой сигнал  ........................................ 5-2
Очистители/омыватели
ветрового стекла

5-2

Омыватель фар  ........................................ 5-3
Часы  .......................................................... 5-4
Электрические розетки ............................. 5-4
Прикуриватель  .......................................... 5-5
Пепельницы  .............................................. 5-5


Контрольные лампы, приборы и
индикаторы

Контрольные лампы, приборы и
индикаторы ................................................ 5-6
Комбинация приборов ............................... 5-7
Спидометр ............................................... 5-11
Счетчик общего пробега ......................... 5-11
Счетчик частичного пробега ................... 5-11
Счетчик оборотов .................................... 5-11
Указатель уровня топлива ...................... 5-12
Указатель температуры охлаждающей
жидкости .................................................... 5-12
Контрольная лампа «Пристегните
ремень» ..................................................... 5-13



Контрольная лампа системы подушек
безопасности .............................................. 5-13
Контрольная лампа системы определения
присутствия пассажира на
переднем сиденье ...................................... 5-14
Контрольная лампа системы зарядки
аккумуляторной батареи ............................ 5-15
Контрольные лампы и индикаторы ............ 5-15
Контрольная лампа тормозной системы
 ..................................................................... 5-18
Стояночный тормоз с электроприводом


5-18

Контрольная лампа «Необходимо ТО
стояночного тормоза с электроприводом»
 ..................................................................... 5-19
Контрольная лампа антиблокировочной
системы (ABS)............................................. 5-19
Контрольная лампа переключения передач
 ...................................................................... 5-19
Контрольная лампа противобуксовочной
системы  ...................................................... 5-20
Контрольная лампа отключения системы
курсовой устойчивости StabiliTrak®  .......... 5-20
Контрольная лампа противобуксовочной
системы/системы поддержания курсовой
устойчивости StabiliTrak®

5-20

Контрольная лампа низкого давления
воздуха в шинах .......................................... 5-21
Контрольная лампа низкого давления
моторного масла ......................................... 5-21
Контрольная лампа минимального запаса
топлива ........................................................ 5-22
Контрольная лампа охранной системы ....  5-22
Индикатор включения дальнего света .....  5-22
Индикатор включения задних
противотуманных фонарей ........................ 5-22
Индикатор включения габаритных огней .  5-23
Контрольная лампа
системы круиз-контроля ............................. 5-23

Контрольная лампа открытой двери

 5-23



Информационные дисплеи

Информационный центр (DIC)  ............... 5-23
Проекционный дисплей (HUD)  ............... 5-26



Сообщения о состоянии автомобиля

Сообщения о состоянии автомобиля  .... 5-29
Сообщения о напряжении и уровне зарядки
аккумуляторной батареи .........................  5-30
Сообщения, связанные с тормозной системой


5-30

Сообщения, связанные с компасом  ....... 5-30
Сообщения, связанные с откидным верхом


5-30

Сообщения системы круиз-контроля

5-32

Сообщения о незакрытых дверях ........... 5-32
Сообщения, связанные с системой охлаждения
двигателя .................................................  5-32
Сообщения о состоянии моторного масла ....
 .................................................................. 5-33
Сообщения, связанные с мощностью двигателя


5-34

Сообщения, связанные с топливом ........ 5-34
Сообщения, связанные с пультом и
замком зажигания ...................................  5-34
Сообщения, связанные с приборами освещения
 .................................................................  5-34
Сообщения, связанные с системами курсовой
устойчивости ............................................  5-35
Сообщения системы подушек безопасности


5-37

Сообщения, связанные с охранной
системой ..................................................  5-38
Сообщения, связанные с техническим
обслуживанием автомобиля

5-38

Сообщения, связанные с запуском двигателя
 .................................................................. 5-38
Сообщения, связанные с давлением
воздуха в шинах  .....................................  5-38



Приборы и органы управления

5-1



5-2

Приборы и органы управления


Сообщения, связанные с коробкой передач
 .................................................................. 5-39
Сообщения, имеющие функцию
напоминания ............................................ 5-39
Сообщения, связанные со скоростью
движения автомобиля .............................. 5-40
Сообщения, связанные с жидкостью
омывателя стекол  ................................... 5-40
Сообщения, связанные с окнами  ........... 5-40


Пользовательские настройки

Пользовательские настройки .................. 5-40


Органы управления

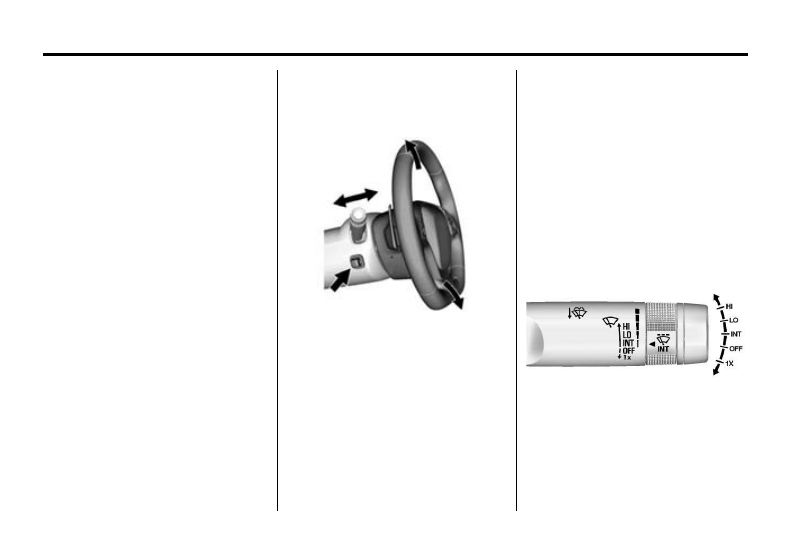

Регулировка положения рулевого
колеса






Нажмите данную кнопку для регулировки угла
наклона и вылета рулевого колеса.

Данные об угле наклона и вылете рулевой
колонки могут быть сохранены в настройки
памяти. См. «Сиденья с функциями
сохранения и вызова настроек», стр. 3-4.

Ни в коем случае не выполняйте регулировку
положения рулевого колеса во время
движения автомобиля.


Кнопки управления на рулевом
колесе


Управление информационно-развлекательной
системой может осуществляться с помощью
кнопок управления на рулевом колесе. См.
«Кнопки управления на рулевом колесе» в
Руководстве информационно-
развлекательной системы.


Звуковой сигнал


Для включения звукового сигнала нажмите
около или на соответствующий символ на
рулевом колесе.


Очистители/омыватели ветрового
стекла



Включите щетки стеклоочистителей для
выбора скорости их работы; при этом
зажигание должно быть в положении «АCC/
ACCESSORY» или «ON/RUN/START».

HI: Высокая скорость работы щеток.
