ДВЕРИ 9Р - 21

Процедура установки
Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию корро­
зии. Во избежание появления преждевре­
менной коррозии обеспечьте применение
соответствующих зажимов.

10. Установите винты и фиксатор замка

двери.

Затяжка
Затяните винты фиксатора замка две­

ри с усилием 20 Н•м.

РЕГУЛИРОВКА ФИКСАТОРА

ЗАМКА ДВЕРИ

Примечание: фиксатор замка двери важ­
ный соединительный узел, который может
повлиять на эксплуатационные качества

жизненно важных составных частей и сис­
тем, а также повлечь значительные, свя­

занные с ремонтом расходы. Если нужно

•ери. произвести замену фиксатора замка две­

ри, то его следует заменить фиксатором
замка двери с аналогичным номером. Не
используйте для замены деталь худшего
качества или заменитель схожей конструк­
ции.
Фиксатор замка двери крепится двумя вин­

тами, которые ввинчиваются в пластину,

расположенную в соответствующей стойке
кузова. Эта пластина дает возможность

легко отрегулировать фиксатор двери, пе­

ремещая его внутрь или наружу, вверх и
вниз. Когда вилка замка двери защелки­
вается и входит в зацепление с фиксато­
ром, дверь закрывается.

Регулировка по всей длине двери

1. Дверь должна быть соответственно выс­

тавлена в проеме.

2. Откройте дверь.
3. Станьте рядом с открытой дверью, и

медленно передвигайте дверь наружу и
внутрь, каждый раз касаясь фиксатора

двери.

9Р-22 ДВЕРИ

4. Можно легко заметить центровку вилки

и фиксатора двери. Вилка должна быть
перпендикулярна фиксатору двери и
опускаться ниже его. Вилка должна вхо­

дить посередине фиксатора, между

стойкой и торцом двери.

5. Если необходимо произвести регулиров­

ку по всей длине двери, проделайте
следующее:
5.1. Открутите винты фиксатора двери.
5.2. Для того чтобы переместить фикса­

тор ближе к стойке, снимите прок­
ладку.

5.3. Для того чтобы переместить фикса­

тор дальше от стойки, добавьте 2мм
прокладки.

5.4. Закрутите винты фиксатора двери.

6. Отрегулируйте фиксатор, перемещая

его вверх/внизу, внутрь/наружу. См.
главу "Регулировка фиксатора" в этом
Разделе.

Регулировка  ф и к с а т о р а
Регулировка фиксатора двери при пере­
мещении вверх/вниз, внутрь/наружу и в

других направлениях может стать необхо­
димой по ряду причин: повреждение кузо­

ва автомобиля в результате столкновения,
установка нового дверного уплотнителя,

жалобы клиентов на излишний шум ветра

или трудности, возникающие при открыва­
нии или закрытии двери.

Для того, чтобы отрегулировать фиксатор
двери, проделайте следующее:

1. Дверь должна быть выставлена соот­

ветствующим образом в проеме.

2. Расслабьте винты фиксатора двери.
3. Пластину следует передвигать осторож­

но, придерживая за края фиксатор две­
ри. Передвиньте пластину в нужное по­

ложение.

4. Если для правильной регулировки необ­

ходимо, чтобы пластина передвигалась

как можно дальше, используйте ручную
электродрель и напильник, для того что­
бы увеличить отверстия под винты.

5. Закрутите винты фиксатора двери в нуж­

ном положении.

Затяжка
Затяните винты фиксатора двери с уси­
лием 20 Н•м.

ДВЕРИ 9Р - 23

БЛОКИРОВКА ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия

1. Отсоедините отрицательный провод ак­

кумуляторной батареи.

2. Снимите внутреннюю отделочную па­

нель двери. См. главу 'Уплотнение
внутренней панели двери" в этом раз­
деле.

3. Отсоедините внутреннюю ручку двери

и блокировочные стержни.

4. Отсоедините наружную ручку двери и

блокировочные стержни.

5. Открутите болты и снимите направляю­

щую.

6. Открутите винты и снимите блокировку

передней двери.

7. Отключите разъем.

9Р-24 ДВЕРИ

Процедура установки

1. Подключите разъем.

2. Подсоедините внутреннюю ручку двери

и блокировочные стержни.

3. Подсоедините наружную ручку двери и

блокировочные стержни.

Примечание: разнородные металлы, не­
посредственно соприкасаясь, могут под­
вергнуться быстрому воздействию кор­
розии. Во избежание появления прежде­
временной коррозии обеспечьте приме­
нение соответствующих зажимов.

4. При помощи винтов установите блоки­

ровку передней двери.
Затяжка
Затяните переднюю дверь винтами с
усилием 8 Н•м.

5. При помощи болтов установите направ­

ляющую.
Затяжка

Затяните направляющая при помощи
болтов в усилием 7 Н•м.

6. Установите внутреннюю отделочную

панель двери. См. главу "Уплотнение
внутренней панели двери" в этом раз­
деле.

7. Подсоедините отрицательный провод

аккумуляторной батареи.

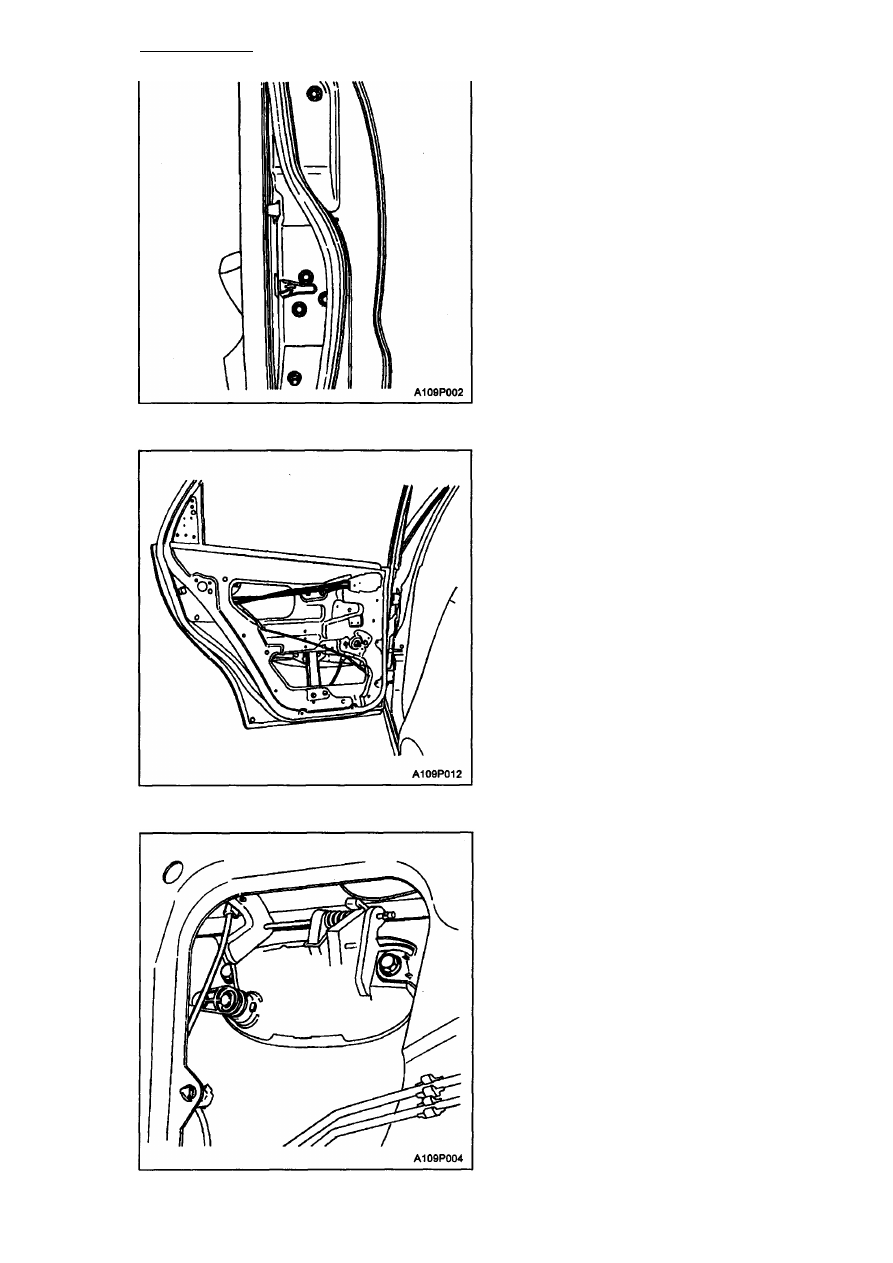

БЛОКИРОВКА ЗАДНЕЙ ДВЕРИ

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите внутреннюю отделочную па­

нель двери. См. главу "Уплотнение
внутренней панели двери" в этом раз­
деле.

3. Отсоедините внутреннюю ручку двери

и блокировочные стержни.

4. Отсоедините наружную ручку двери и

блокировочные стержни.
