НАРУЖНАЯ ОТДЕЛКА 9М - 3

Процедура установки

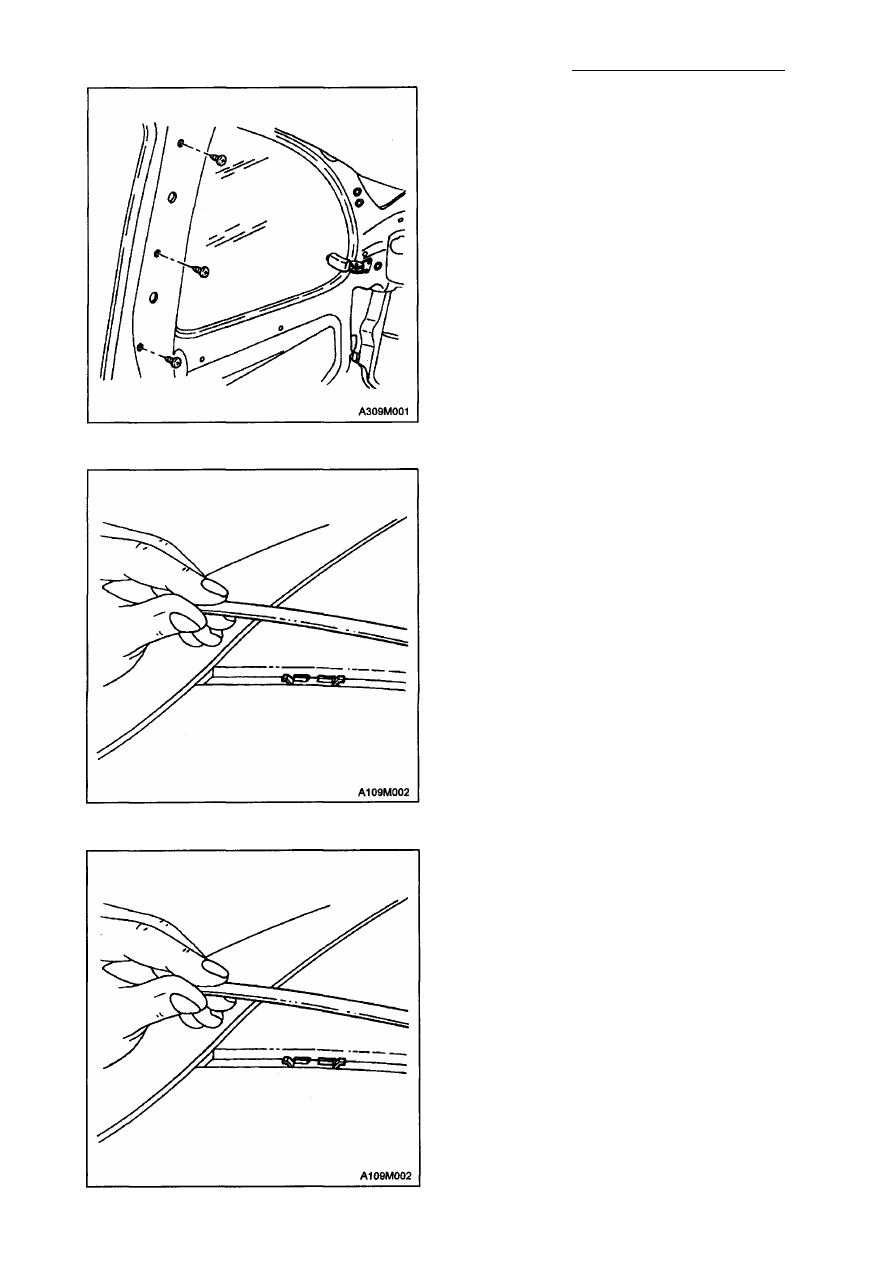

1. Установите молдинг стойки с помощью

винтов.
Затяжка
Затяните винты молдинга стойки с уси­
лием 4 Н•м.

2. Установите регулятор высоты ремня

переднего сидения как описано в

Разделе 8А, "Ремни безопасности".

МОЛДИНГ КРЫШИ

Процедура снятия

1. Снимите молдинг крыши с пластмассо­

вых держателей.

Процедура установки

1. Придавите молдинг крыши к пластмас­

совым держателям.

9М - 4 НАРУЖНАЯ ОТДЕЛКА

ОБЩЕЕ ОПИСАНИЕ И РАБОТА

ЭМБЛЕМЫ И НАДПИСИ

Эмблемы и надписи крепятся к транспорт­
ному средству с помощью клея. Заводская
эмблема крепится на капоте. С помощью
надписей, которые могут быть в разных
местах на кузове автомобиля, определяют
модель, класс и наименование фирмы.

БРЫЗГОВИК

Передними и задними брызговиками комп­

лектуются все модели. Брызговики защи­

щают корпус автомобиля от чрезмерного

загрязнения.

•л

РАЗДЕЛ 9N

ОСНОВАНИЕ КУЗОВА

С О Д Е Р Ж А Н И Е

Моменты затяжки резьбовых соединений 9N-1

Основные размеры основания кузова Нотчбэк 9N-1
Основные размеры основания кузова Хэтчбэк 9N-3

Техническое обслуживание и ремонт 9N-5

Проверка размеров кузова 9N-5

Тепловые изоляторы пола кузова 9N-5
Защитные решетки под двигателем 9N-6

Общее описание и работа 9N-7

Общая конструкция кузова 9N-7
Защитные решетки под двигателем 9N-7

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут

Фунт/дюйм

Болты тепловых защитных решеток под

двигателем

3,5

-

31

Гайки тепловых защитных решеток под

двигателем

3,5

-

31

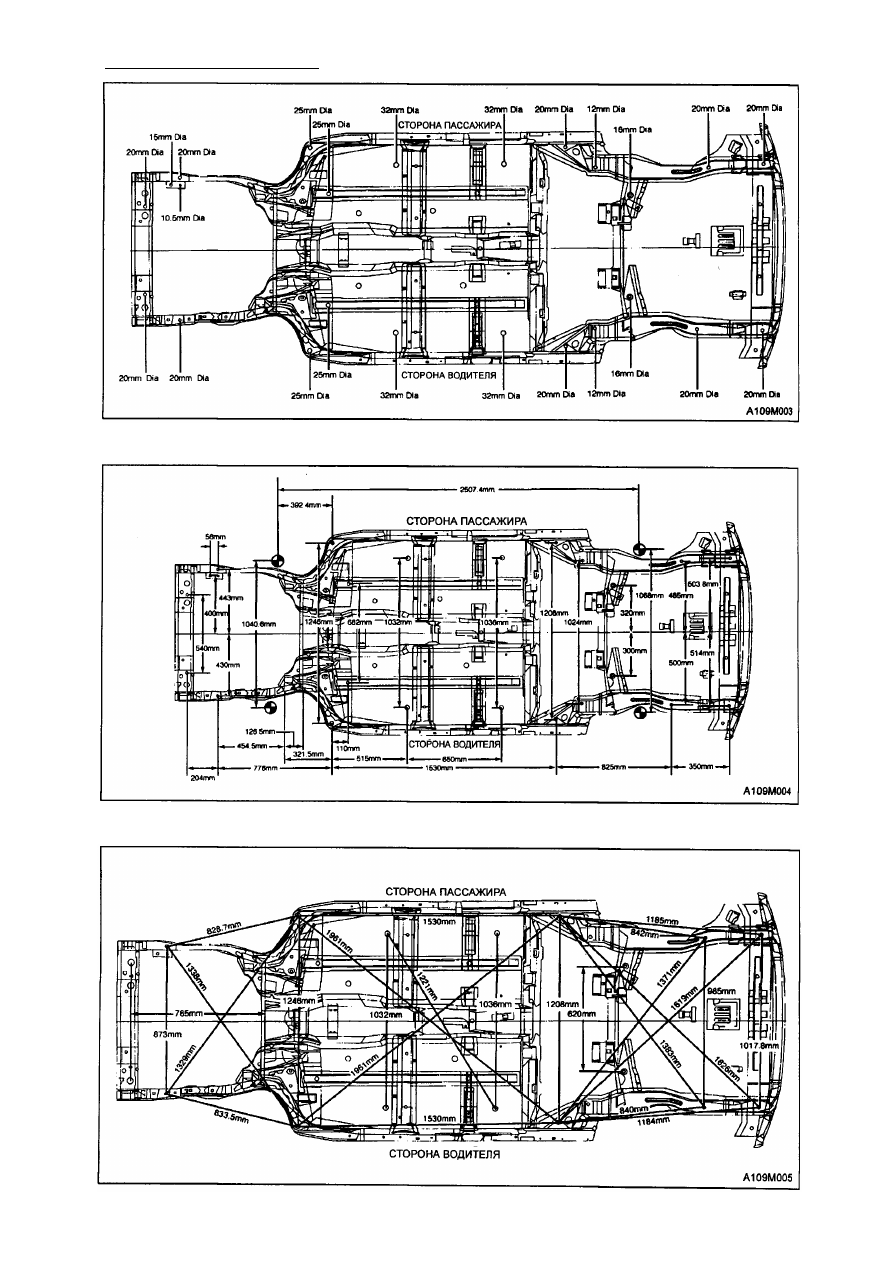

ОСНОВНЫЕ (ГАБАРИТНЫЕ) РАЗМЕРЫ ОСНОВАНИЯ КУЗОВА (Нотчбэк)

9N - 2 ОСНОВАНИЕ КУЗОВА
