Chevrolet Lanos / Daewoo Lanos. Руководство - часть 488

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-39

17. Установите коробку с винтами.

Затяжка

Затяните винты с усилием 2,5 Н•м.

18. Установите аудиосистему. См. Раздел

9F, "Аудиосистема".

19. Установите ящик для перчаток. См.

"Ящик для перчаток" в этом разделе.

20. Подсоедините отрицательный провод

аккумуляторной батареи.

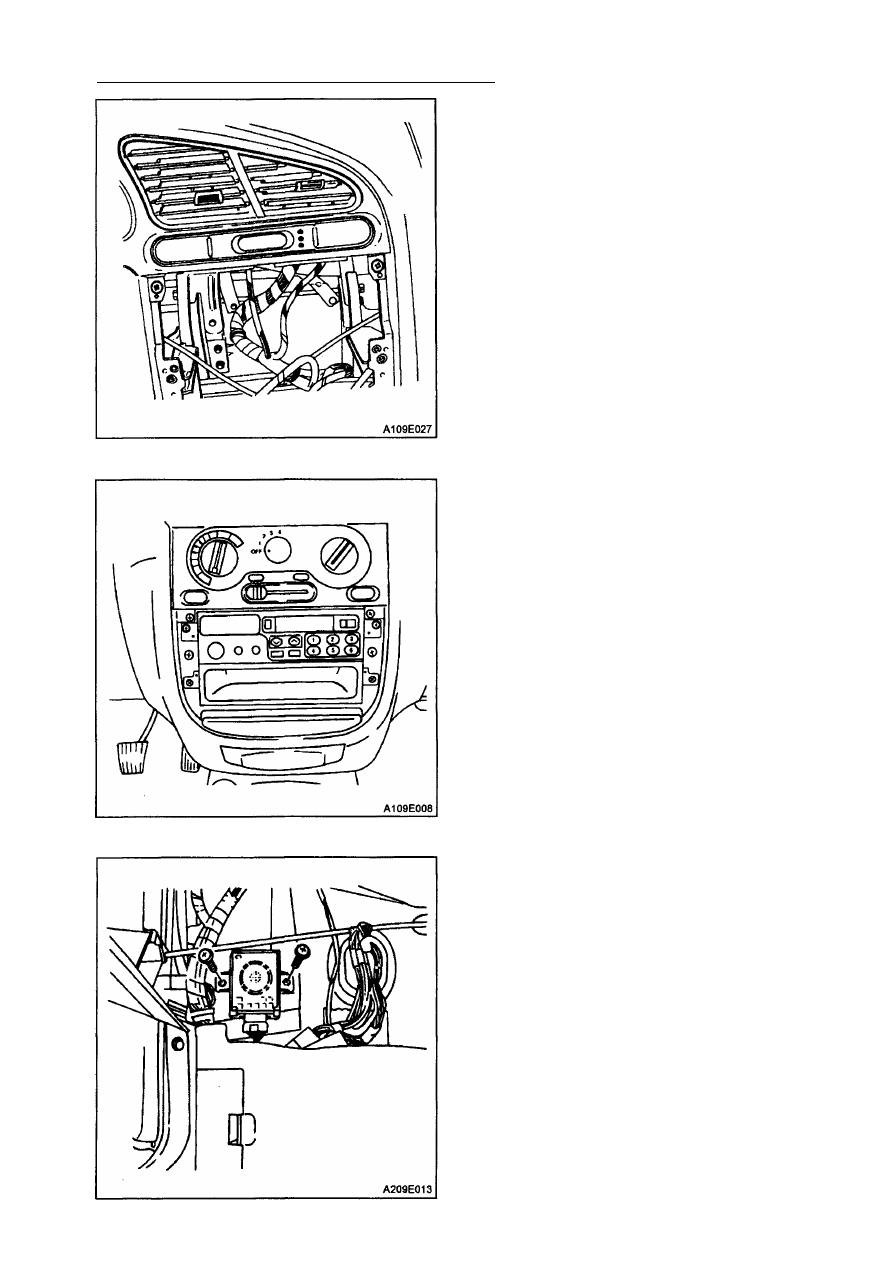

ДЕКОРАТИВНАЯ ПАНЕЛЬ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель аудио­

системы.

3. Открутите винты, крепящие регулято­

ры отопления, вентиляции и конди­
ционирования воздуха (ОВК/В) и
снимите регуляторы.

4. Открутите винты декоративной па­

нели над регуляторами ОВК/В.

9Е-40 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

5. Открутите винты декоративной пане­

ли над панелью приборов.

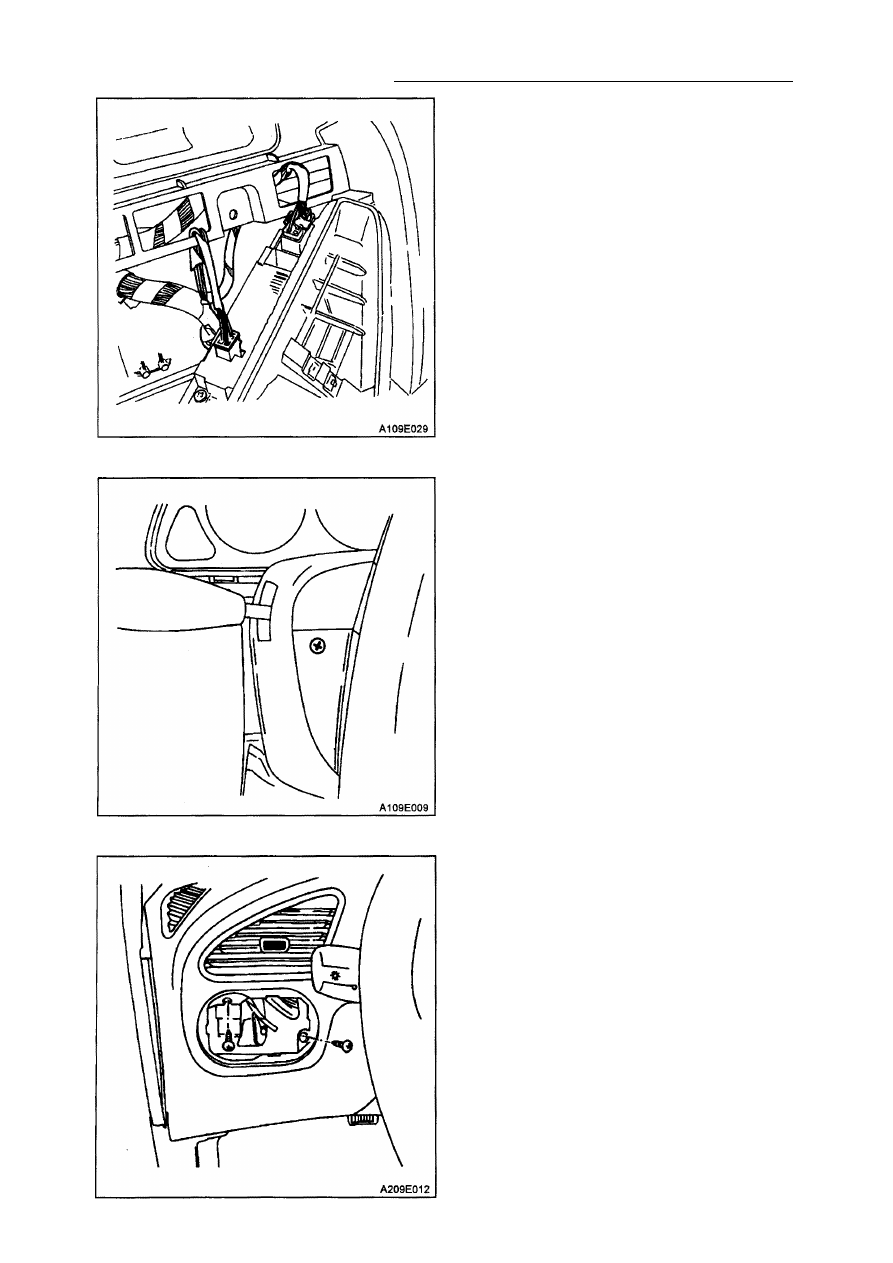

6. Снимите левую часть декоративной

панели, чтобы получить доступ к

винтам панели приборов.

7. Открутите винты декоративной пане­

ли с левой стороны.

8. Открутите винты и снимите верхнюю

декоративную крышку рулевой

колонки.

9. Снимите декоративную крышку пане­

ли приборов.

10. Отсоедините разъемы.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-41

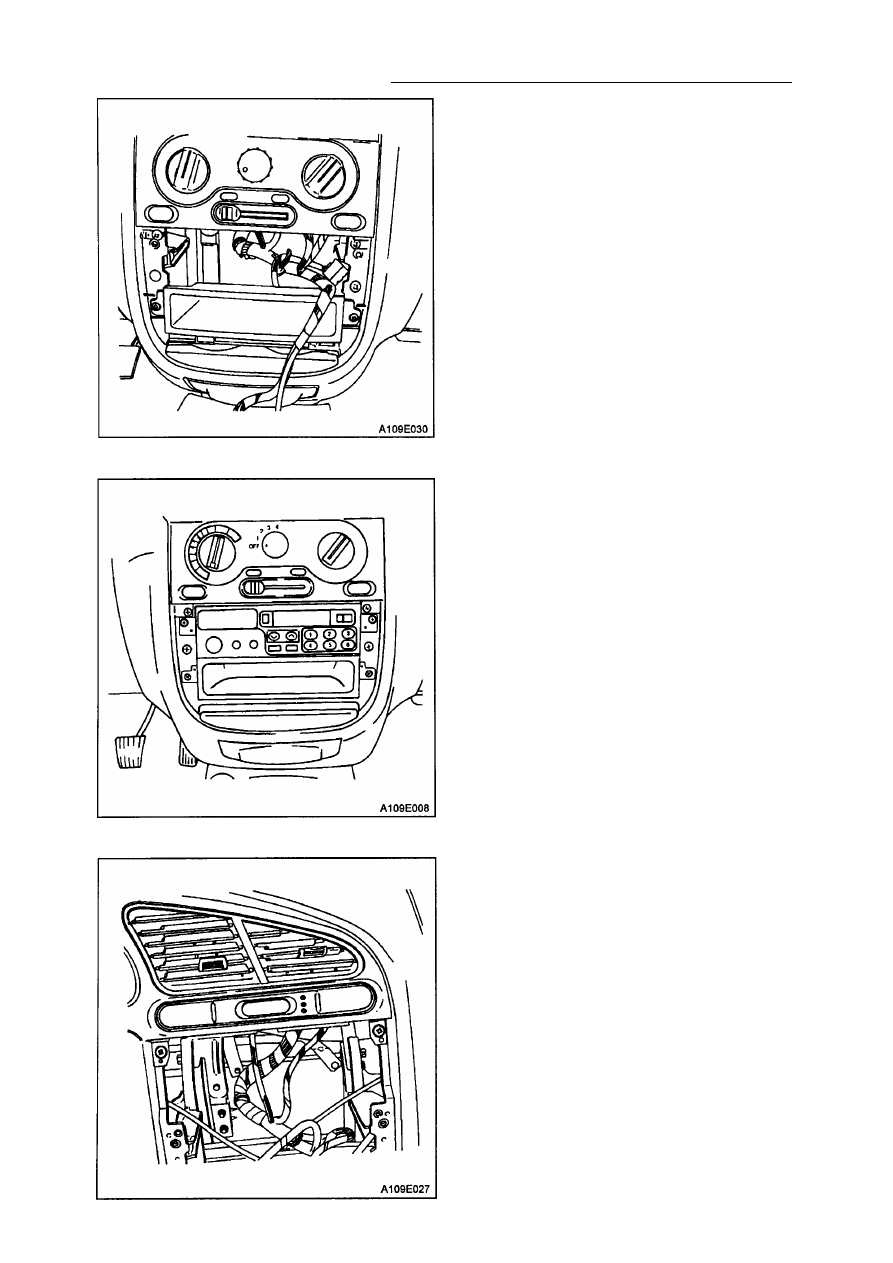

Процедура установки

1. Присоедините разъемы.

2. Установите панель приборов.
3. Наживите винты и установите верх­

нюю декоративную крышку рулевой
колонки.

Затяжка

Затяните винты с усилием 3 Н•м.

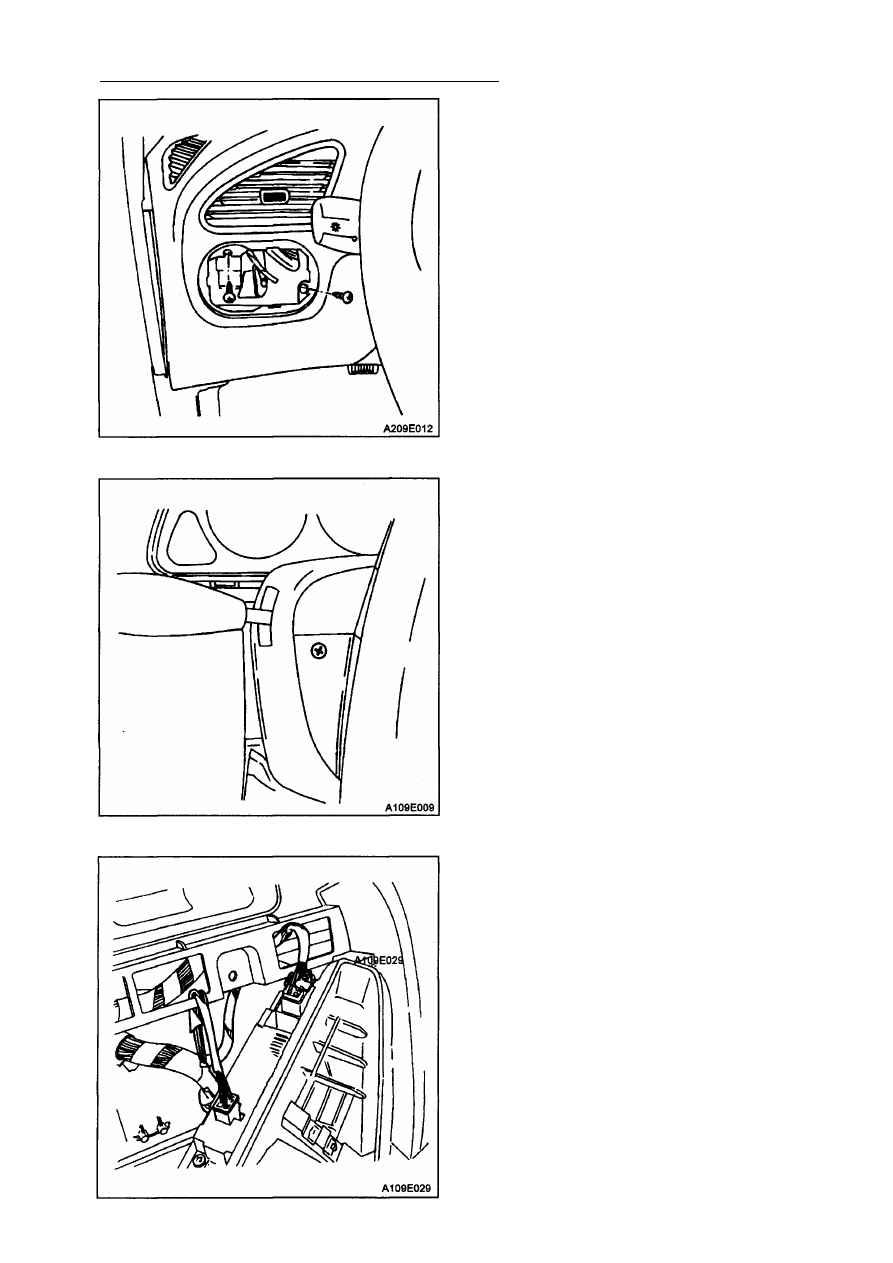

4. Наживите винты декоративной крыш­

ки панели приборов с левой стороны.

Затяжка

Затяните винты с усилием 2,5 Н•м.

9Е-42 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

5. Установите левую часть декоративной

крышки.

6. Наживите винты декоративной крыш­

ки над панелью приборов.

Затяжка

Затяните винты с усилием 2,5 Н•м.

7. Наживите винты декоративной крыш­

ки панели приборов над регуляторами
ОВК/В.

Затяжка

Затяните винты с усилием 2,5 Н•м.

8. Установите регуляторы отопления,

вентиляции и кондиционирования
воздуха (ОВК/В) и наживить винты.

Затяжка

Затяните винты с усилием 4Н•м

9. Установите декоративную крышку

аудиосистемы.

10. Подсоедините отрицательный провод

аккумуляторной батареи.

БЛОК ЗВУКОВОГО СИГНАЛА

(Обычный)
Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Открутите винты и снимите блок звуко­

вого сигнала.

3. Отсоедините разъем.
