КОНТРОЛЬНО - ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-23

Не работает звуковой предупредительный сигнал скорости (окончание)

Пункт

Действие

Величина

Да

Нет

13

1. Отсоединить разъем звукового блока.

2. Отсоединить разъем приборной панели.
3. С помощью омметра проверить цепь между

клеммой 3 разъема звукового блока и клеммой 13
разъема приборной панели.
Проверить, соответствует ли значение указанному в
таблице.

0

Перейти

к п. 14

Перейти

к п. 15

14  Заменить звуковой блок. Ремонт завершен?

-

Система в

порядке

-

15  Заменить спидометр. Ремонт завершен?

-

Система в

порядке

-

9Е-24 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

ПРИКУРИВАТЕЛЬ

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Вытащите прикуриватель из корпуса.
3. Снимите корпус прикуривателя с кон­

соли на полу.

4. Отсоедините электрический разъем

прикуривателя.

Процедура установки

1. Подсоедините электрический разъем

прикуривателя.

2. Установите на место корпус прику­

ривателя.

3. Вставьте прикуриватель в корпус.
4. Подсоедините отрицательный провод

аккумуляторной батареи.

ПЕПЕЛЬНИЦА

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Вытащите пепельницу.
3. Отсоедините электрический разъем

пепельницы.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-25

Процедура установки

1. Подсоедините электрический разъем

пепельницы.

2. Установите на место пепельницу.
3. Подсоедините отрицательный провод

аккумуляторной батареи.

ДЕРЖАТЕЛЬ ДЛЯ ЧАШКИ

Процедура снятия

1. Снимите декоративную панель аудио­

системы.

2. Открутите винты и снимите держатель

для чашки.

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро корродировать. Убедитесь в том,
что вы используете правильные крепеж­
ные элементы, чтобы исключить прежде­
временную коррозию.

1. Установите на место держатель для

чашки и наживите винты.
Затяжка

Затяните винты с усилием 2,5 Н•м.

2. Установите на место декоративную

панель аудиосистемы.

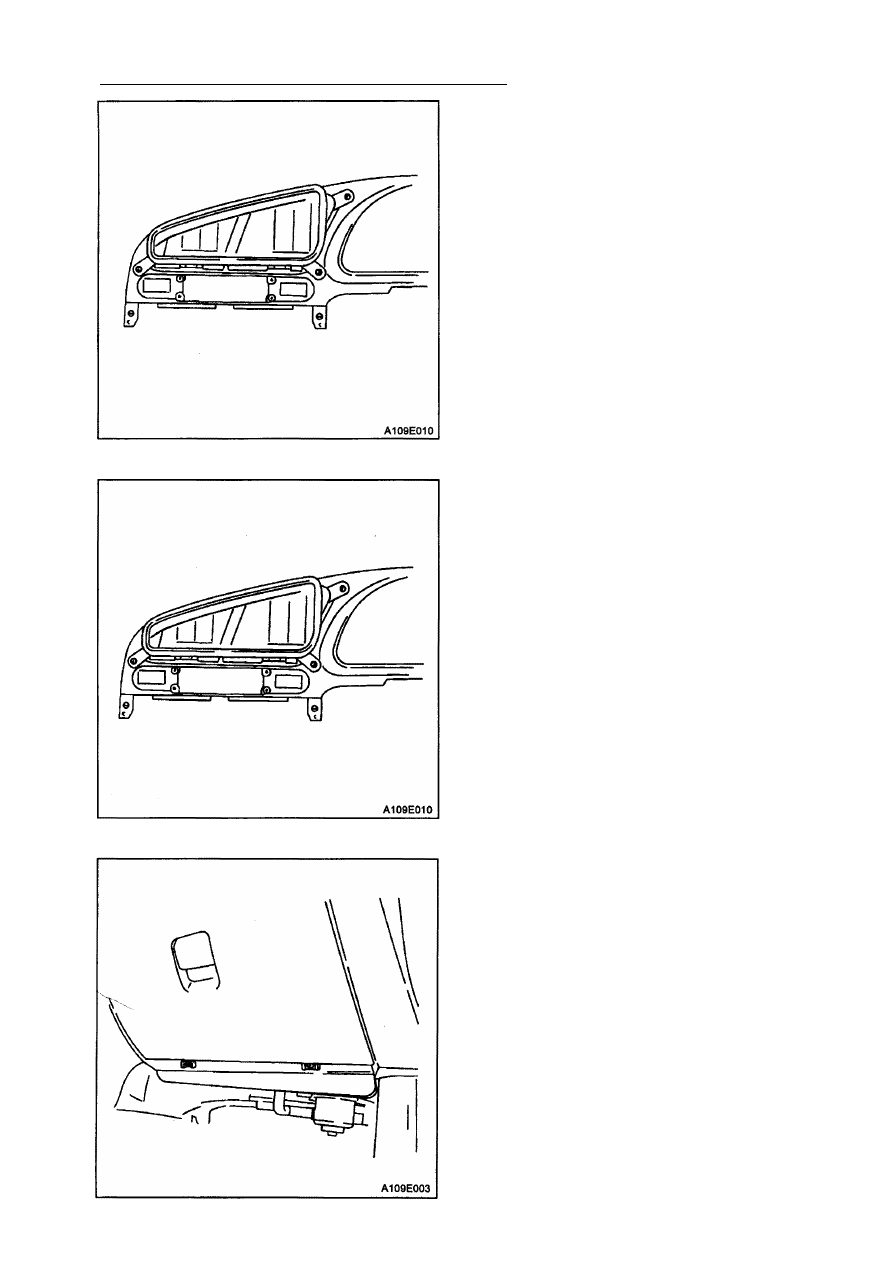

9Е-26 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ

ПАНЕЛИ ПРИБОРОВ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель . См.

"Декоративная панель" в этом

разделе.

3. Открутите винты и снимите отражате­

ли потока воздуха.

Процедура установки

1. Установите на место отражатели по­

тока воздуха и наживите винты.
Затяжка

Затяните винты с усилием 2 Н•м.

2. Установите на место декоративную

панель. См. "Декоративная панель" в
этом разделе.

3. Подсоедините отрицательный провод

аккумуляторной батареи.

ЯЩИК ДЛЯ ПЕРЧАТОК

(Обычный)

Процедура снятия
1. Открутите винты у основания ящика

для перчаток.

2. Откройте и снимите ящик для пер­

чаток.
