8В-44 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

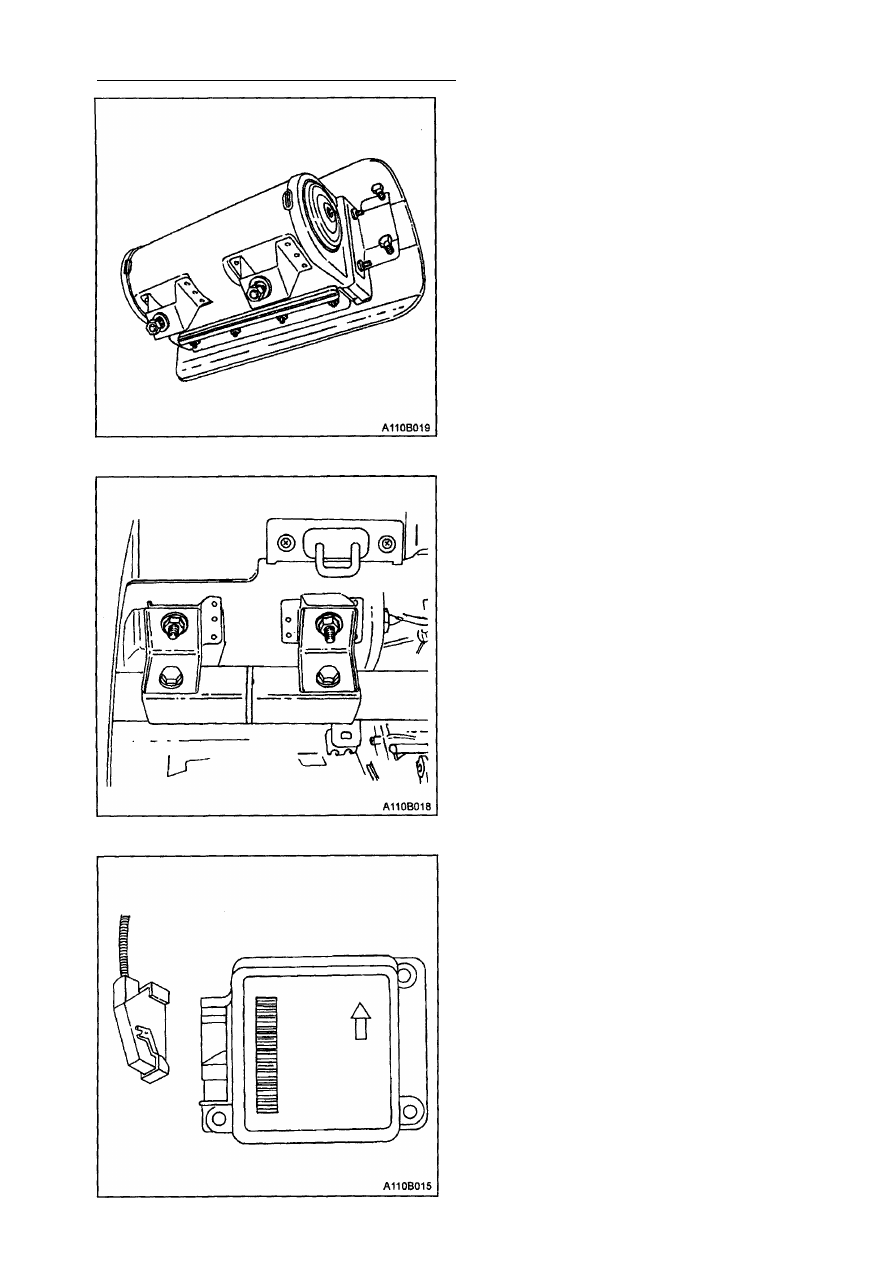

2. Установите монтажные болты на бо­

ковые стороны модуля надувной по­

душки безопасности пассажира.

Затяжка

Затяните монтажные болты модуля на­

дувной подушки безопасности пасса­

жира с усилием 12 Н•м.

3. Установите монтажные гайки снизу мо­

дуля надувной подушки безопасности

пассажира.

Затяжка

Затяните монтажные гайки модуля
надувной подушки безопасности пас­
сажира с усилием 22 Н•м.

4. Подсоедините электрический разъем.

5. Установите защитную коробку. Смот­

рите Раздел 9Е "Контрольно-измери­
тельные приборы и другое вспомо­
гательное оборудование". "

БЛОК ИНДИКАЦИИ И

ДИАГНОСТИКИ

Процедура снятия

1. Отсоедините отрицательный провод

аккумулятора.

2. Снимите заднюю консоль. Смотрите

Раздел 9G "Внутренняя отделка".

3. Снимите переднюю консоль. Смотри

Раздел 9G "Внутренняя отделка".

4. Отсоедините электрический разъем

блока индикации и диагностики.

5. Открутите монтажные болты блока ин­

дикации и диагностики и снимите блок.

Не разбирайте блок индикации и

диагностики, в нем есть части, не

подлежащие обслуживанию.

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-45

Процедура установки

Внимание: Не устанавливайте блок ин­

дикации и диагностики, который был

случайно поврежден: упал, на него
попала вода, имеются видимые вмятины,

трещины или другие дефекты. Попытка

использовать поврежденный блок инди­
кации и диагностики может привести к
поломке автомобиля.

1. Установите блок индикации и диаг­

ностики с помощью монтажных болтов,

так чтобы стрелка на отметке блока

индикации и диагностики показывала
на переднюю часть автомобиля.

Затяжка

Затяните монтажные болты блока ин­

дикации и диагностики с усилием

9 Н•м.

2. Подсоедините электрический разъем

блока индикации и диагностики.

3. Установите переднюю консоль. Смот­

р и т е Раздел 9G "Внутренняя
отделка".

4. Установите заднюю консоль. Смотри­

те Раздел 9G "Внутренняя отделка".

5. Подсоедините отрицательный провод

аккумулятора.

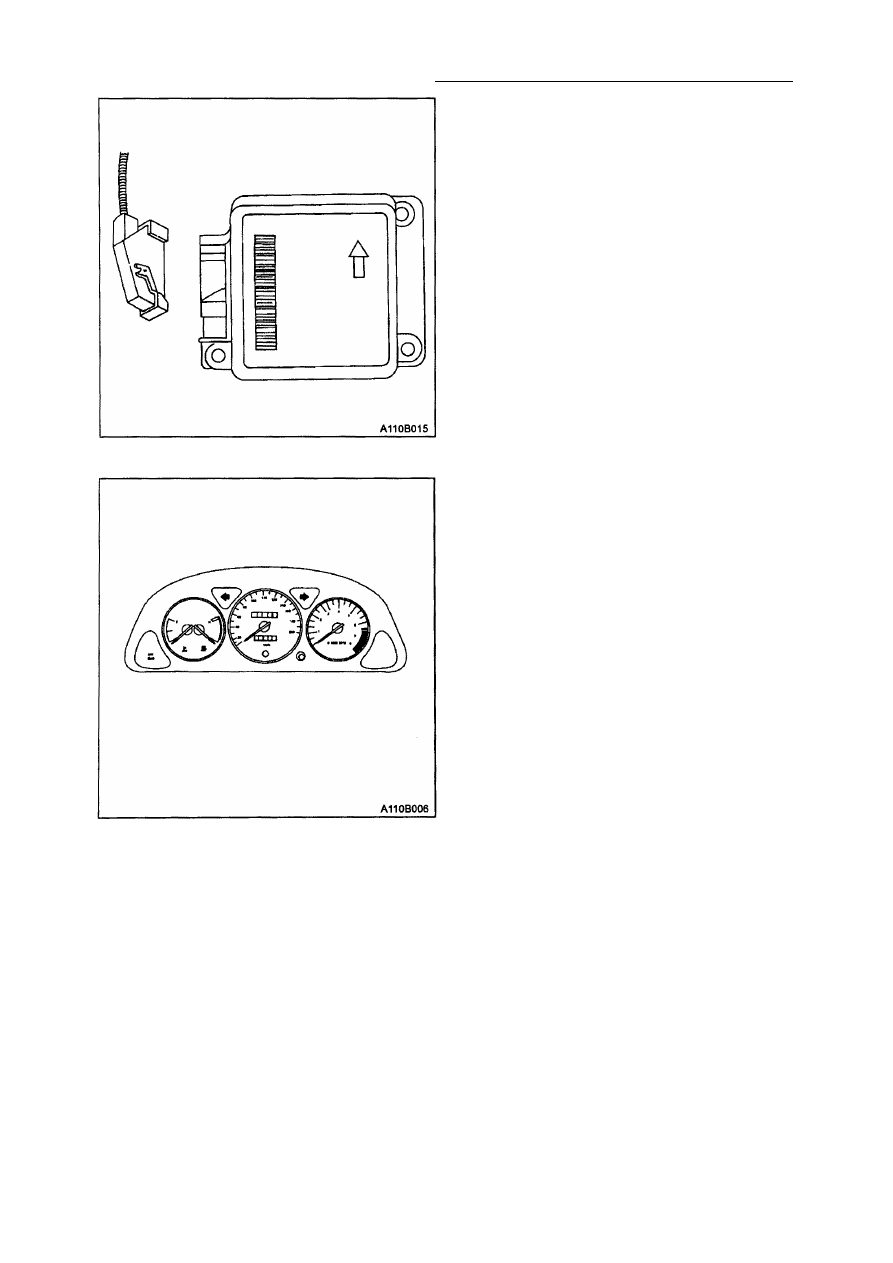

6. Проверьте нормальную работу сис­

темы.
• Включите зажигание, наблюдая за

сигнальной лампой надувных по­

душек безопасности.

• Сигнальная лампа должна заго­

реться примерно на 4 секунды и
затем выключиться.

8В-46 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

ВВЕДЕНИЕ В ДЕЙСТВИЕ

МОДУЛЯ НАДУВНОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(НА АВТОМОБИЛЕ)

(показано левостороннее управление,

правостороннее аналогично)

Введите в действие надувные подушки
безопасности перед тем, как избавиться
от них. Это относится ко всем подушкам в
автомобиле, который побывал в аварии.
Если автомобиль находится еще на
гарантии, то позвоните региональному
менеджеру для разрешения или получе­

ния специальных инструкций, прежде чем
вводить в действие модули надувных
подушек безопасности.

Внимание: Перед введением в дейст­
вие подушек безопасности уберите

все свободно находящиеся предметы
из зоны расширения подушек.

Внимание: Введите в действие по­

душки при закрытых дверях авто­
мобиля и открытых боковых окнах.
Внимание: Введите в действие по­
душки в свободной от людей зоне.
Обслуживающий персонал, которому
следует присутствовать при этом,
должен находиться, по крайней мере,
в 10 метрах от автомобиля и
впереди него.
Внимание: Не подсоединяйте источ­
ник питания до тех пор, пока не бу­
дут завершены все приготовления

для введения в действие подушек.

Внимание: Дайте модулю надувной
подушки безопасности остыть в
течение, по крайней мере, 30 минут,
перед тем как начать опять с ними
работать.

Внимание: Наденьте защитные очки
и перчатки во время устранения
подушек.
Внимание: Если срабатывание не
произошло, то отсоедините источ­
ник питания и подождите 5 минут,
прежде чем приблизиться к авто­
мобилю.

Процесс введения в действие

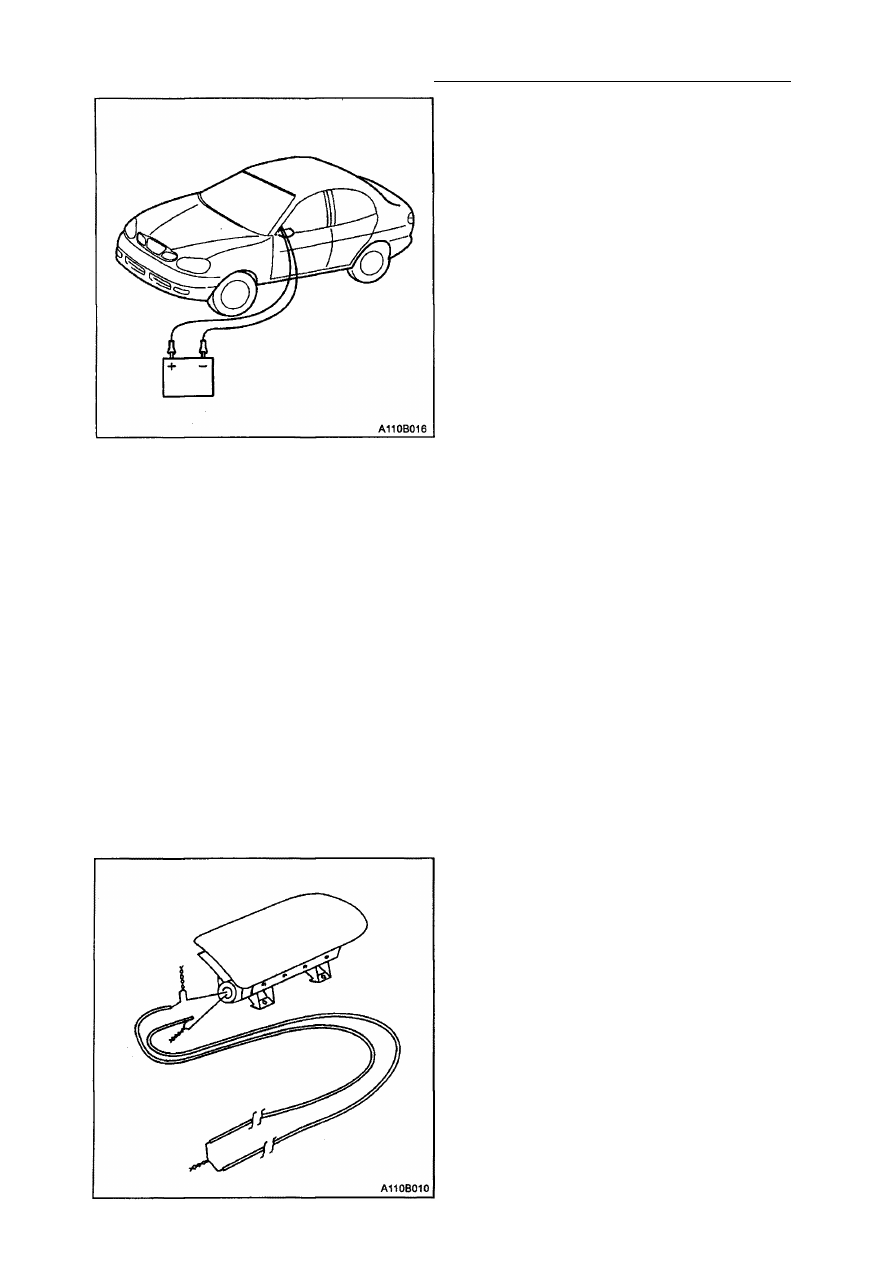

1. Отсоедините оба кабеля аккумулято­

ра и поставьте аккумулятор на расстоя­
нии, по крайней мере, 10 метров от
автомобиля.

Внимание: Подождите 1 минуту после
отсоединения обоих проводов, для то­
го чтобы конденсатор блока индика-

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-47

ции и диагностики разрядился. Кон­

денсатор подает резервное питание
для ввода в действие надувных по­
душек, даже если аккумулятор от­

соединен. Непреднамеренное введе­
ние в действие надувных подушек
безопасности может привести к

травме.

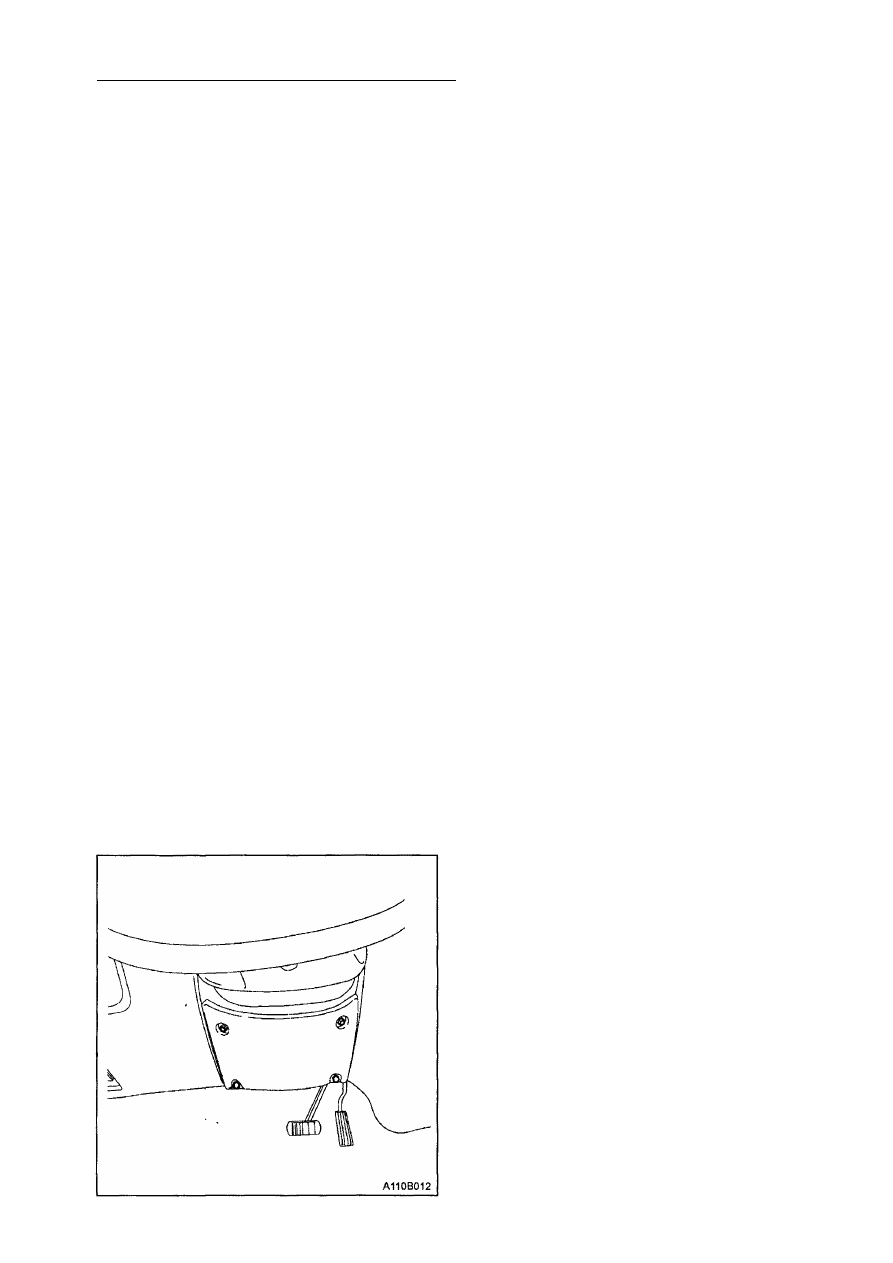

2. Снимите нижнюю крышку с рулевой

колонки.

3. На нижней рулевой колонке обрежьте

два провода, идущих от проводки

надувной подушки безопасности к

часовой пружине.

4. Удалите примерно 13 мм изоляции с

концов проводов, идущих к часовой
пружине.

5. Используйте два дополнительных про­

вода, каждый примерно 10 метров

длиной, чтобы хватило от модуля

надувной подушки безопасности до
аккумулятора.

6. Удалите примерно 13 мм изоляции с

концов этих двух дополнительных
проводов.

7. Скрутите два провода вместе с одного

конца.

8. Поместите скрученные концы обоих

п р о в о д о в вблизи  и с п о л ь з у е м о г о
аккумулятора. Пока не подсоединяйте
провода к аккумулятору.

9. Срастите концы 10-ти метровых кабе­

лей, идущих к часовой пружине, с
проводами, идущими от модуля на­

дувной подушки безопасности.

10. Заизолируйте место сращения изоля­

ционной лентой.

11. Когда свободные концы 10-ти метро­

вых кабелей соединены с проводами
модуля надувной подушки безопас­
ности, а концы, которые скручены
вместе, находятся вблизи аккумуля­

тора, освободите место вокруг авто­

мобиля.

12. Раскрутите провода, которые находят­

ся вблизи аккумулятора.

13. Коснитесь одним концом положи­

тельного полюса аккумулятора, а
другим отрицательного. Надувная

подушка безопасности развернется.

14. Повторите эту процедуру для надувной

подушки безопасности пассажира,
обрезав провода модуля надувной
подушки безопасности пассажира
вместо проводов, ведущих к часовой
пружине.
