7В - 26 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

2. Откройте клапан соединителя после

соединения.

3. Соедините шланг стороны всасыва­

ния с помощью быстросъемного сое­

динителя к патрубку стороны всасы­

вания системы В.К.

4. Откройте клапан соединителя после

соединения.

5. Проверьте манометры стороны наг­

нетания и стороны всасывания на па­
нели управления зарядной станции,

чтобы система В.К. была под давлени­
ем. Если давление в системе отсутст­

вует, значит в системе нет охладителя,
подлежащего восстановлению.

Внимание: Если в системе нет охлади­

теля, не продолжайте выполнять опера­

цию восстановления.

6. Откройте оба клапана на стороне наг­

нетания и на стороне всасывания.

7. Откройте газовый и жидкостный клапа­

на на баке.

8. Слейте все масло, которое может быть

в маслосепараторе.

9. Закройте клапан слива масла.

10. Вставьте шнур питания зарядной стан­

ции в розетку с нужным напряжением.

11. Включите питание главным включате­

лем.

Примечание: Никогда не используйте
маслоохладитель повторно. Это может
привести к повреждению системы В.К.
Удалите маслоохладитель, как следует.

12. Начинайте процесс восстановления.

Относительно эксплуатации зарядной
станции обратитесь к "Инструкции по
эксплуатации" изготовителя.
Внимание: некоторое количество сма­
зочного масла PAG системы В.К. может
быть удалено вместе с охладителем в
процессе восстановления. Количество

удаляемого масла может быть разным.

Зарядная станция отделяет масло от
охладителя и позволяет определять, какое
количество масла было удалено. До­
бавьте такое же количество масла, когда
Вы перезаправляете систему. Обратитесь
к "Инструкции по эксплуатации" Вашей

зарядной станции.

13. Подождите 5 мин. Проверьте манометр

стороны всасывания на панели управ­
ления. Если в системе В.К. сохраняется

вакуум, восстановление закончилось.

системе остался еще охладитель. Восста­
новите добавочный охладитель. Повторите
этот шаг до тех пор, пока система не будет

держать вакуум в течение 2 мин.

Внимание: Если индикатор управления по­
казывает, что бак для охладителя полон во
время процесса восстановления, и зарядная

станция отключается, установите пустой бак

для хранения охладителя, которое необхо­
димо для дальнейших шагов процедуры. Не

используйте другой тип бака.

Откачка

Бак зарядной станции должен содержать

достаточное количество охладителя R 134а
д л я  з а п р а в к и . Проверьте  к о л и ч е с т в о

охладителя, содержащегося в баке. Если в
нем меньше 3.6 кг охладителя, добавьте но­
вую порцию охладителя в бак. Относительно
операции добавления охладителя см. гл.

"Инструкции по эксплуатации" зарядной

станции.

1. Проверьте, чтобы шланги стороны нагне­

тания и всасывания были подсоединены к

системе В.К. Откройте клапаны со сторо­
ны нагнетания и стороны всасывания на
панели управления зарядной станции.

2. Откройте оба клапана, газовый и жид­

костный, на баке.

Внимание: Обратитесь к инструкции по эксп­

луатации зарядной станции. Необходимо
отключать систему перед тем, как заправить
ее новым или восстановленным охлади­
телем.
3. Запустите вакуумный насос и начните

процесс откачки. Неконденсируемые газы
(главным образом воздух) автоматически
удаляются из бака во время процесса
рециркуляции. Вы можете слышать, как

давление падает.

4. Проверьте систему на течь. См. гл. "Инст­

рукции по эксплуатации" зарядной стан­

ции производителя.

Внимание:

• Почаще меняйте масло вакуумного на­

соса. См. гл. "Инструкции по эксплуата­
ции зарядной станции".

П о п о л н е н и е  с м а з о ч н о г о масла в
системе В.К.

К этому моменту следует дозаправить мас­
лом систему В.К. на то количество, которое

было удалено из системы во время процесса
восстановления.

1. Для системы с R-134a используйте пра­

вильно проградуированную бутылку с
полиалкалингликолевым маслом (PAG).

14. Если манометр стороны всасывания
показывает давление выше нуля, значит в

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 27

Внимание:

• Бутылки с маслом храните все время

плотно закупоренными, чтобы предох­
ранить масло от загрязнения и попа­

дания влаги.

• Никогда не открывайте клапан инжек-

ции масла, пока в системе В.К. имеется
положительное давление. Это приве­

дет к обратному выдуванию масла че­

рез отверстие в бутылке. Для этой опе­
рации в системе В.К. должен быть ва­
куум.

• Никогда не допускайте, чтобы уровень

масла опустился ниже измерительной

трубки во время заправки или по­

полнения системы. Это приведет к
попаданию воздуха в систему.

2. Обратитесь к инструкции по эксплуата­

ции зарядной станции. Добавьте необ­

ходимое количество масла PAG в сис­
тему.

3. После того, как будет заправлено необ­

ходимое количество масла в систему,
закройте клапан.

Заправка

Внимание: Перед заправкой системы ох­

ладителем, откачайте воздух из системы.

1. Закройте клапан на стороне всасыва­

ния на панели управления.

2. Откройте клапан на стороне нагнета­

ния на панели управления.

3. Обратитесь к "Инструкции по эксплуа­

тации" зарядной станции.

• Введите количество охладителя, необ­

ходимое для заправки системы В.К.
Убедитесь в том, что Вы используете
правильную систему измерения (кг,
фунты).

• Начните процесс заправки.

У с п е ш н о е  з а в е р ш е н и е перекачки

1. Закройте клапан со стороны нагнета­

ния на панели управления зарядной
станции. Оба клапана должны быть
закрыты.

2. Запустите двигатель и включите сис­

тему В.К.

3. Дайте двигателю поработать пока пока­

зания манометров стороны нагнетания и
стороны всасывания не стабилизи­

руются.

4. Сравните показания манометров со зна­

чениями, приведенными в специфика­
циях системы.

5. Проверьте температуру на выходе испа­

рителя, чтобы убедиться, что система
В.К. работает в пределах параметров,
указанных в спецификациях системы.

6. Оставьте систему В.К. работающей.
7. Закройте клапан соединителя на стороне

нагнетания.

8. Отсоедините шланг на стороне нагнета­

ния от автомобиля.

9. Откройте клапаны стороны нагнетания и

стороны всасывания на панели управ­

ления.

10. Система быстро удалит охладитель из

обоих шлангов через шланг на стороне
всасывания.

11. Закройте клапан на стороне всасывания.
12. Отсоедините шланг сторон всасывания

от автомобиля.

Неуспешная перекачка
Иногда все количество охладителя, необхо­

димое для заправки системы В.К., не пе­

реходит туда. Имеются две причины, по ко­

торым это может случиться.

1. Давление в баке зарядной станции и

давление в системе В.К. примерно оди­

наковы. Это приведет к тому, что процесс

заправки будет протекать слишком мед­
ленно. Обратитесь к "Инструкции по эксп­
луатации" зарядной станции.

2. В баке зарядной станции не было дос­

таточного количества охладителя для то­

го, чтобы произвести полную заправку.
Необходимо восстановить часть охла­

дителя, заправленного в систему В.К.,

произвести откачку и заправить систему
В.К. снова. См. гл. "Инструкции по эксп­

луатации" зарядной станции.

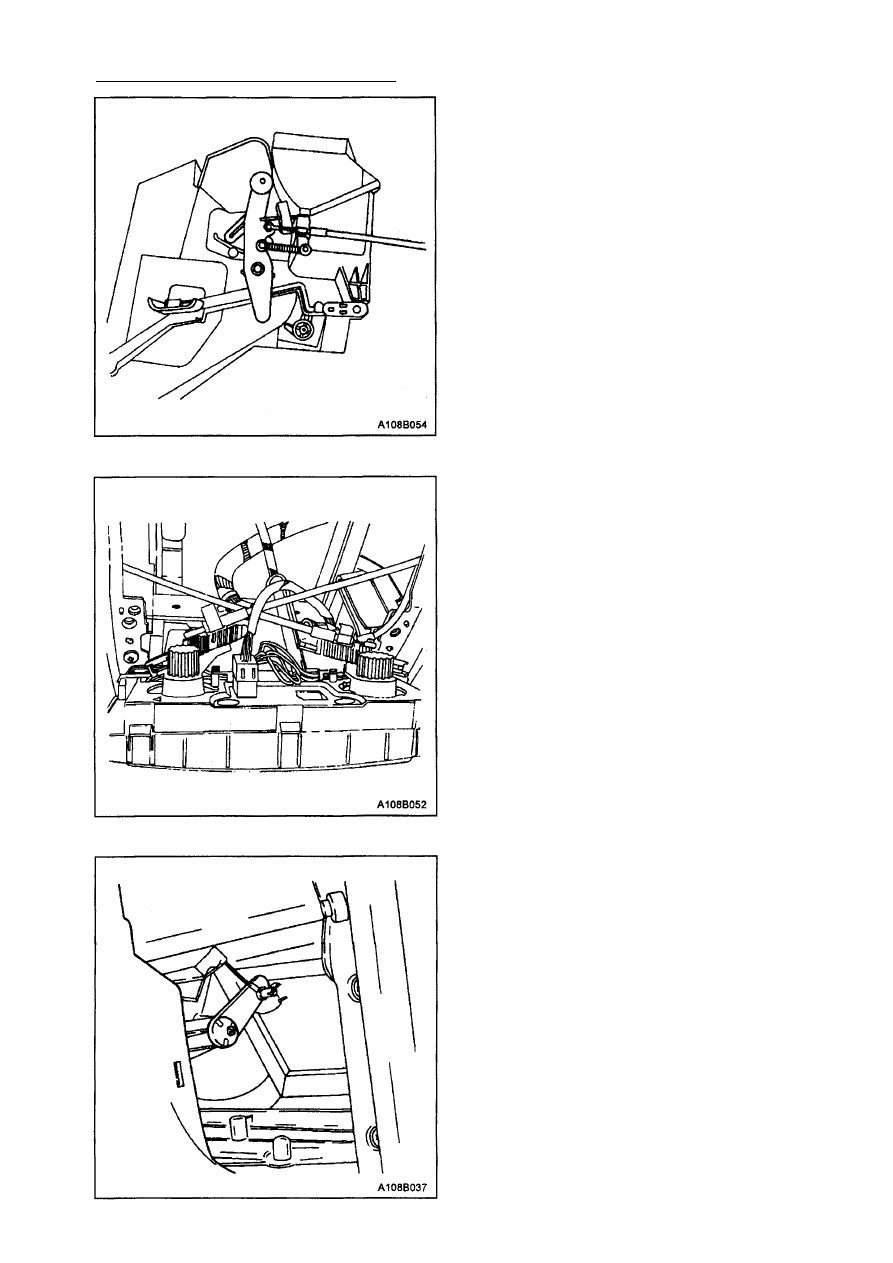

7В - 28 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

ОБСЛУЖИВАЕМЫЕ

КОМПОНЕНТЫ

КАБЕЛИ ОВК

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите аудио систему. См. раздел 9F

"Аудиосистема".

3. Снимите контроллер HVAC. См. главу

"Узел управления" в этом разделе.

4. Снимите ушко троса "отопитель /

дефростер" со штыря. (Показано для
левостороннего управления, для пра­

востороннего - аналогично).

5. Снимите зажим чехла троса.

6. Снимите передний концевой щиток.
7. Отсоедините трос заслонки "рецирку­

ляция / свежий воздух" через отверстие

переднего щитка, осторожно снимая
петельку троса со штырька и снимая
зажим чехла с держателя.

8. Повторите процедуру для троса регу­

лятора температуры, к которому мож­

но добраться с более низкого пасса­

жирского отделения.

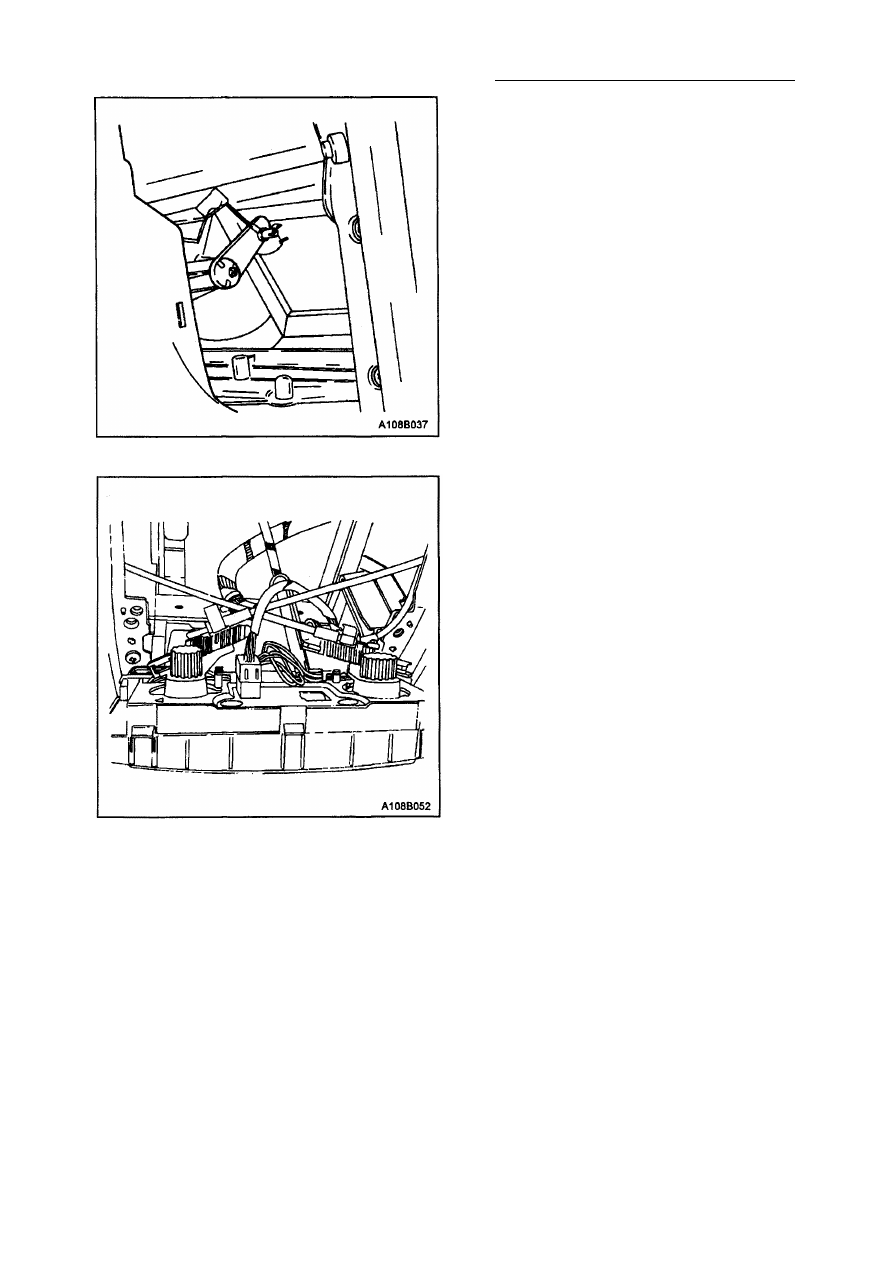

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 29

2. Перемещайте трос, чтобы проверить

плавность работы и функционирова­
ние заслонки и троса.

3. Установите остальные троса.
4. Установите контроллер ОВК. Обрати­

тесь к главе "Узел управления" данного

раздела.

5. Установите аудио систему. См. раздел

9F "Аудиосистема".

6. Установите передний концевой щиток.
7. Подсоедините отрицательный провод

батареи.

8. Включите системы нагрева / охлажде­

ния, чтобы проверить их правильное
функционирование.

НАЛАДКА ТРОСА
РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ

Трос не регулируется. Трос и чехлы имеют
фиксированные длины. Кроме того, сое­

динение корпуса отопитель / распреде­
ление воздуха не предусматривает воз­

можность наладки. Если есть подозрения
на неправильное функционирование,
проверьте правильность работы конрол-

лера и заслонок системы отопитель/расп-

ределение воздуха.

Процедура установки

1. Соедините трос заслонки регулиро­

вания "рециркуляция/свежий воздух" к
соответствующей створке, надев пе­

тельку на штырь и чехол троса на пол­
зунок.
