7В - 6 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

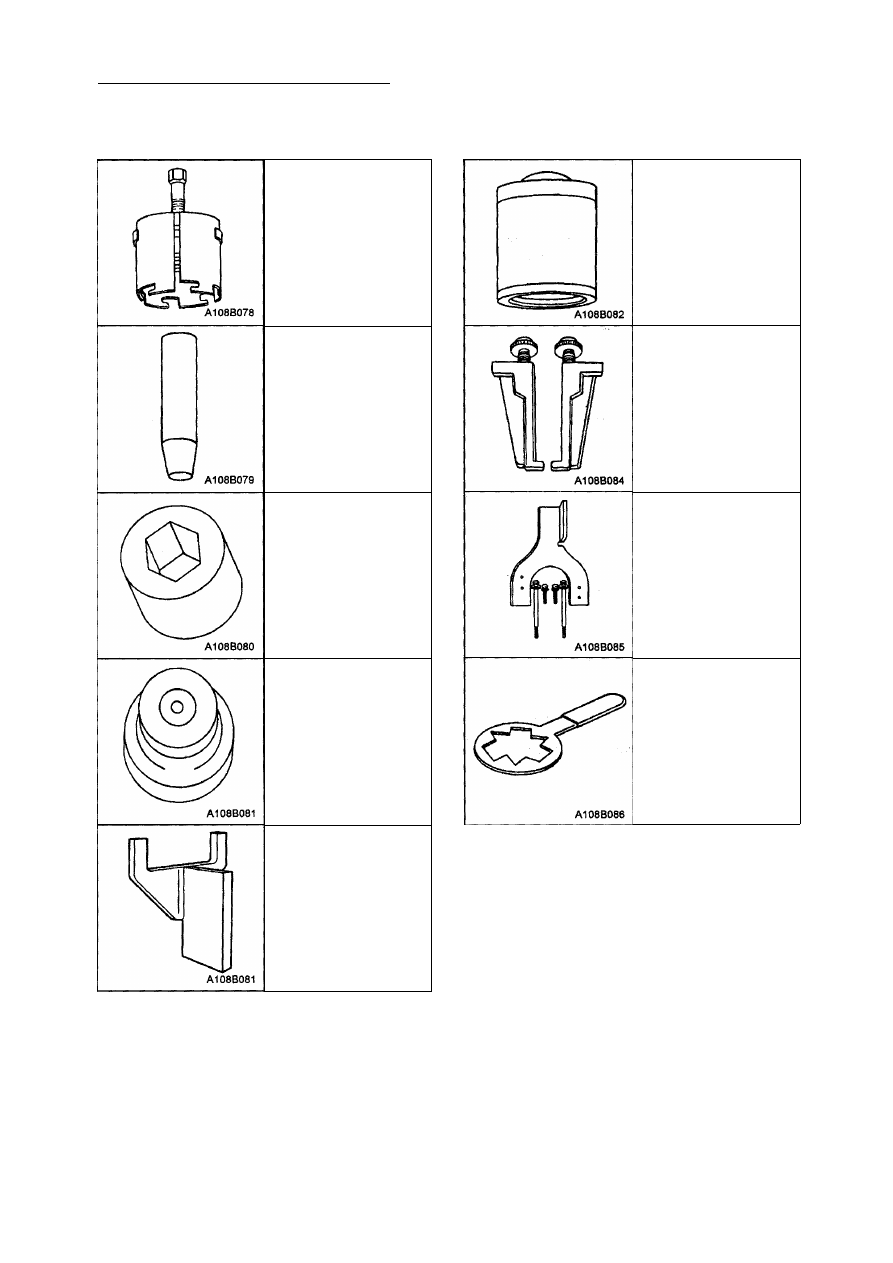

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ (окончание)

Съемник шкива

J-33020

Предохранитель

уплотнения вала

J-34614

Гнездо для гайки вала

J-33022

Направляющая

съемника

J-33023-A

Зажимное

приспособление

компрессора

J-42428

Держатель установки

катушки муфты

сцепления

J-33024

Ножки съемника

катушки сцепления

J-33025

Зажимное

приспособление

компрессора

J-34992

Держатель втулки

муфты сцепления

J-33027

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 7

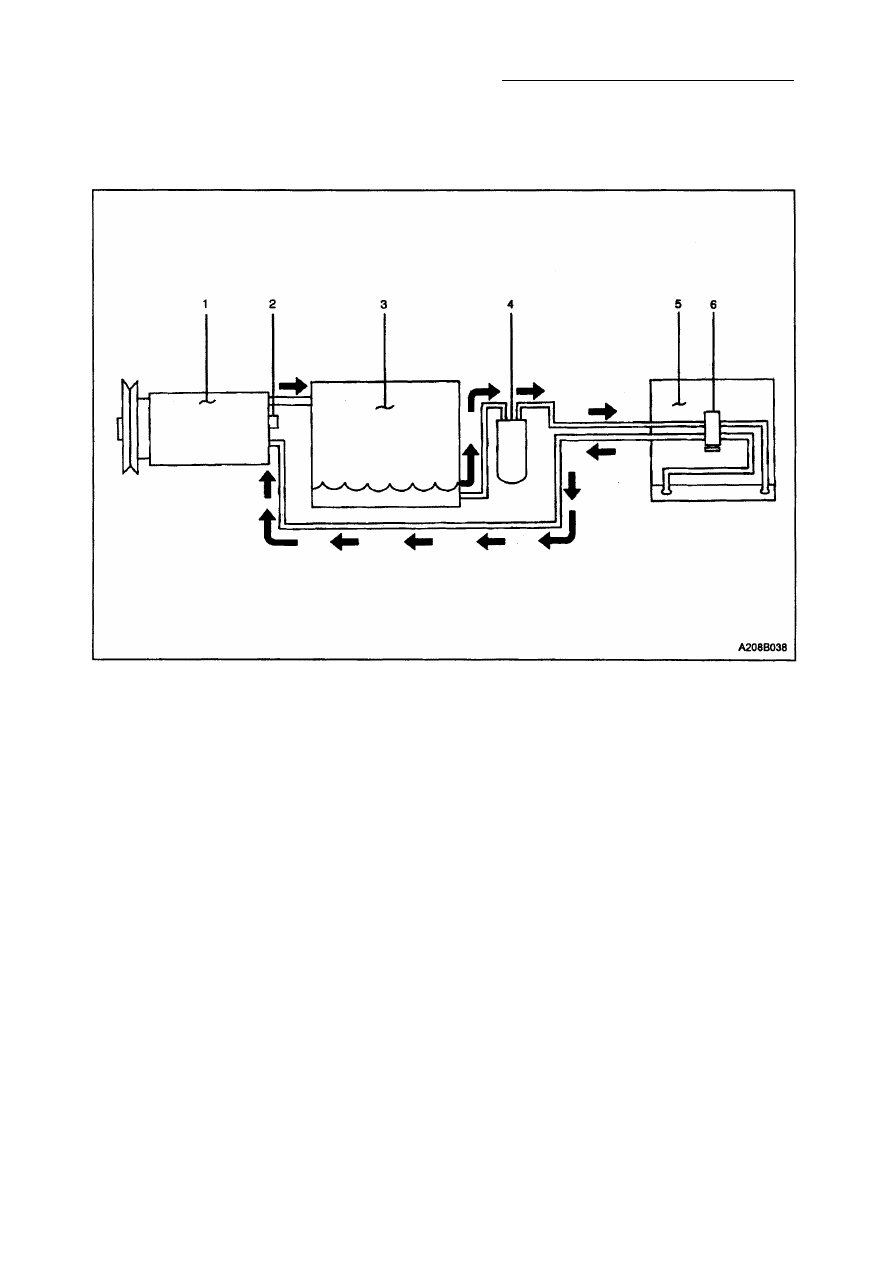

ПРИНЦИПИАЛЬНАЯ И МАРШРУТНАЯ СХЕМЫ

Система В.К. (типичная)

1. Компрессор

2. Перепускной клапан
3. Конденсор

4. Ресивер/осушитель
5. Испаритель
6. Расширительный клапан

7В - 8 УПРАВЛЕНИЕ СИСТЕМАМИ ОВК

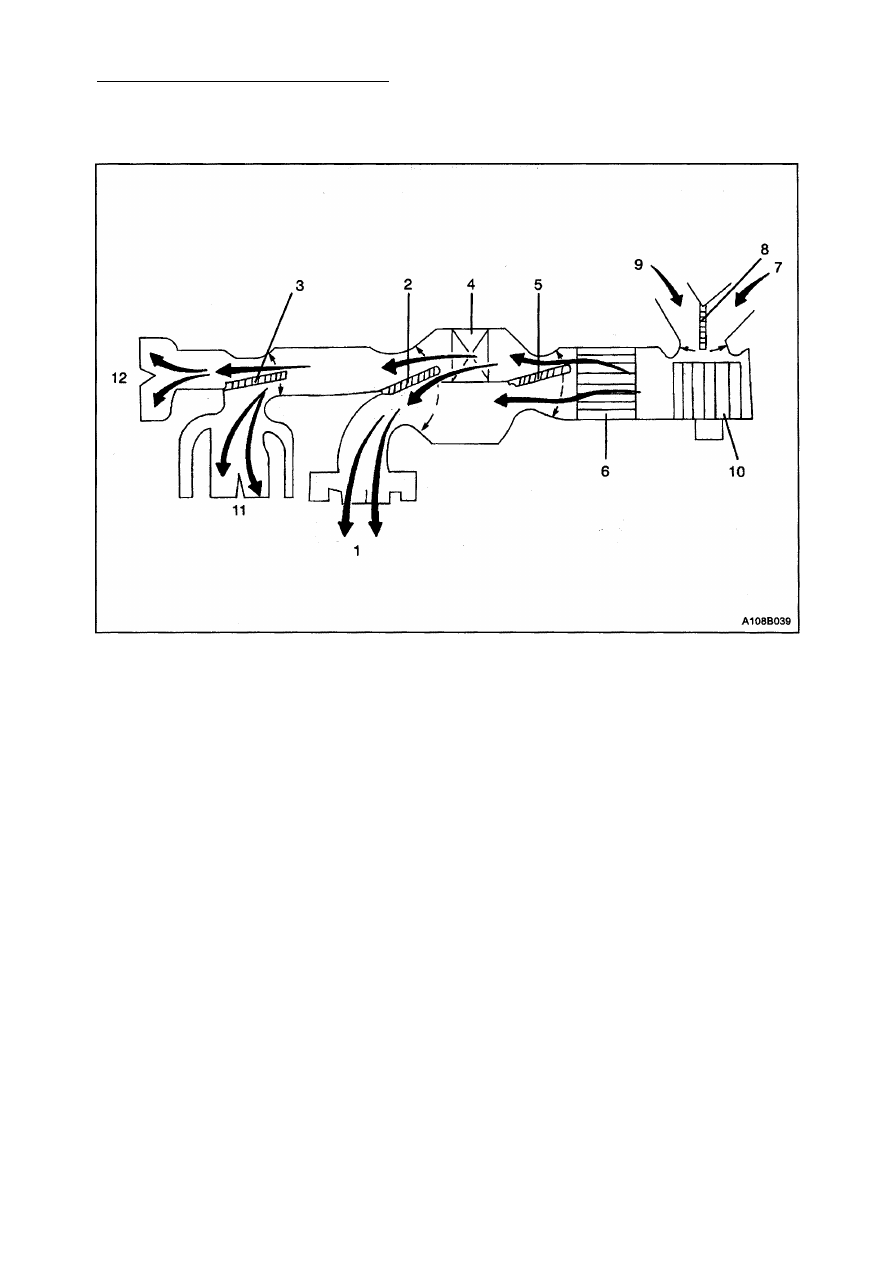

ТЕЧЕНИЕ ВОЗДУХА (типичная)

1. Выходное устройство отопителя.

2. Заслонка "отопитель/дефростер".
3. Заслонка режимов.
4. Радиатор отопителя.
5. Заслонка отопителя (смешение воздуха).
6. Испаритель (только на автомобилях с В.К.).
7. Вход наружного воздуха.

8. Заслонка "свежий воздух/циркулирую­

щий воздух"

9. Вход внутреннего воздуха.

10. Вентилятор.

11. Вентиляционные отверстия.
12. Выходные отверстия дефростера.

УПРАВЛЕНИЕ СИСТЕМАМИ ОВК 7В - 9

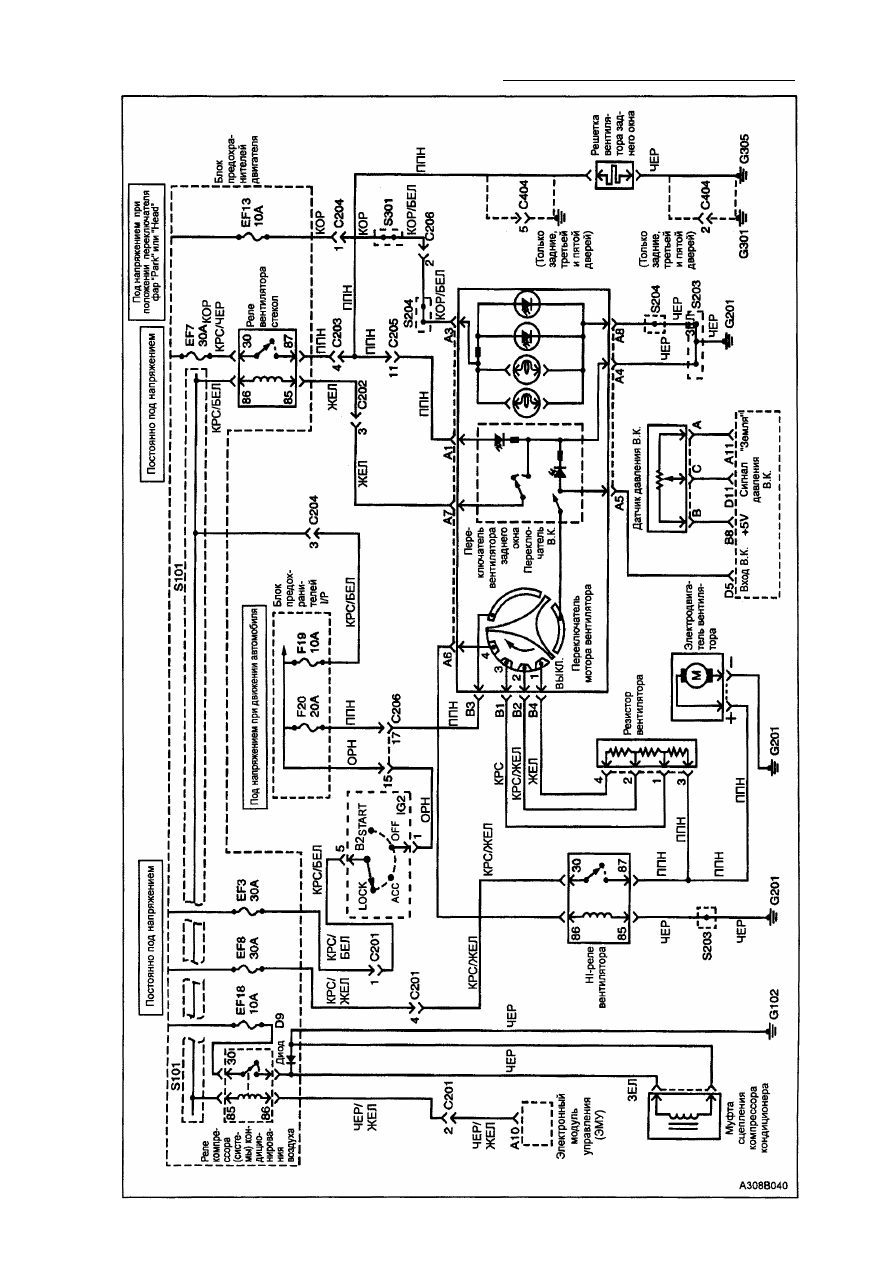

СХЕМ

А

 С

 СИСТЕМО

Й

 КОНДИЦИОНИРОВАНИ

Я

 1.3/1.5

L

 SOH

C

 (IEFI-

6

 ЕСМ

)
