АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-109

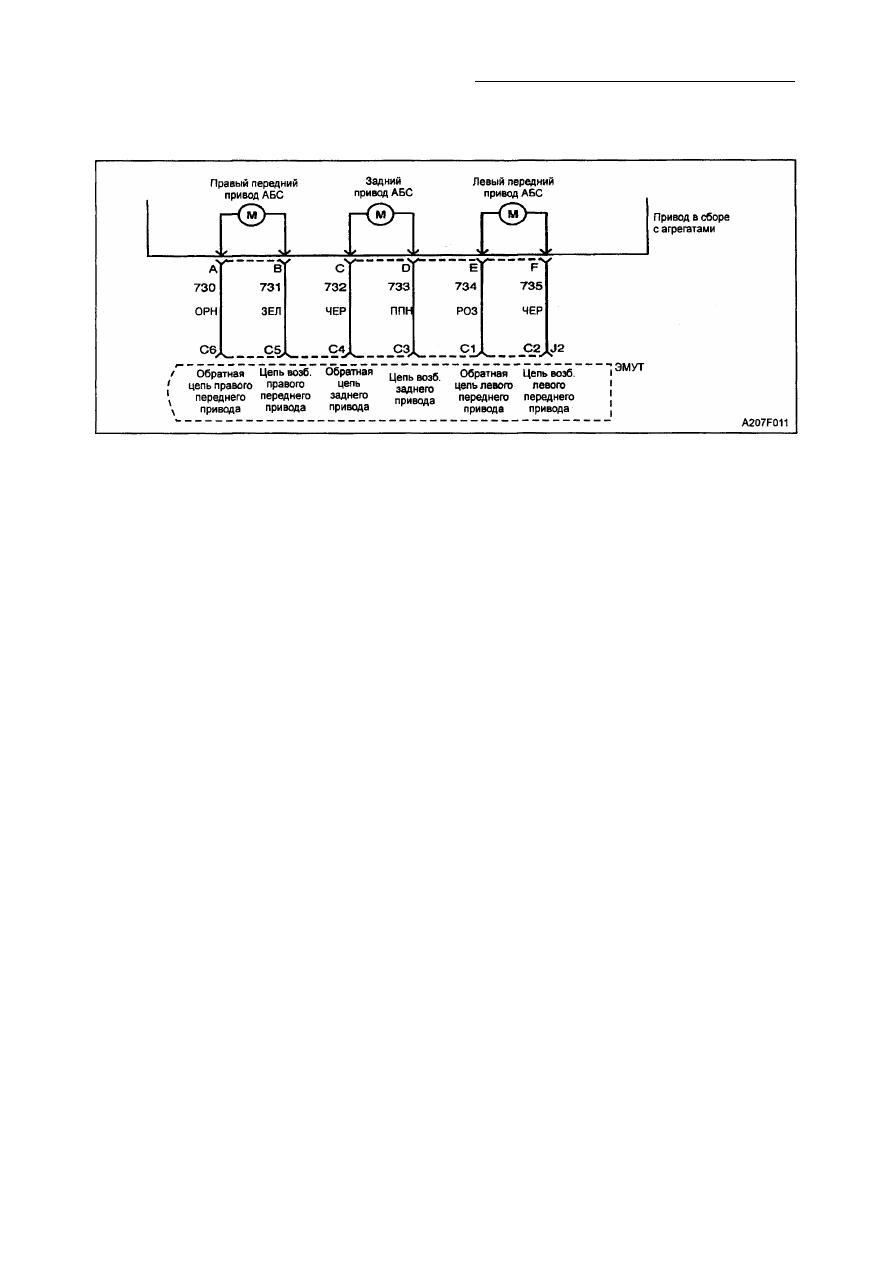

КОД А042 РАСТЯЖНАЯ ПРУЖИНА ТОРМОЗА ЗАДНЕЙ ОСИ

НЕ БУДЕТ УДЕРЖИВАТЬ ПРИВОД

Описание схемы
Данный код предназначен для обнаруже­
ния проскальзывающей задней растяжной
пружины тормоза. Во время приведения в
исходное положение или торможения зад­
ний привод приводится в исходное положе­
ние. Если растяжная пружина тормоза сос­
кальзывает, привод/поршень будут пе­
ремещаться. В процессе следующего вклю­

чения зажигания повторное приведение

привода в исходное состояние подтверж­

дает, что привод/поршень остались в исход­

ном положении. При обнаружении переме­
щения привода растяжная пружина тормоза
будет проскальзывать.

Диагностика

На основании данного теста можно зри­

тельно определить находится ли модулятор

в исходном положении при включенном за­

жигании. Если обнаруживается перемеще­
ние привода вперед, и, предполагалось, что

поршень модулятора находится в исходном
положении, эта неисправность регистри­
руется. Эта неисправность обнаруживает­
ся, если величина тока привода меньше ве­

личины тока при потере скорости (10,7 А).

Причины

• Механическое повреждение растяжной

пружины тормоза.

• Высокое сопротивление привода.
• Неисправность узла в сборе с агрега­

тами.

Отказ в действии
Это нормируемое операционное повреж­

дение, поскольку водитель мог повернуть

привод в обратную сторону, нажимая на

тормоз и вызывая провал педали. АБС отк­
лючена, загорается ее сигнальная лампоч­
ка.

Описание тестов

Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб­

лице.

1. На этой стадии проверяется задняя рас­

тяжная пружина тормоза. Сломанная или

неисправная растяжная пружина вызо­
вет обратное движение поршня под гид­
равлическим давлением, что приведен к

движению педали.

3. Этим тестом проверяется наличие высо­

кого сопротивления в цепи возбуждения

заднего привода.

4. Этим тестом проверяется наличие высо­

кого сопротивления в обратной цепи зад­
него привода.

5. Этим тестом проверяется наличие высо­

кого сопротивления в заднем приводе.

6. На основании этого теста определяется

вызвана ли неисправность неплотным
клеммным контактом или коррозией,

8. На основании данного теста определяет­

ся вызвана ли неисправность поврежде­
нием ЭМУТ.

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность в данном коде может быть следстви­
ем застревания, заклинивания или соскаль­

зывания механической детали.

• Поршень застревает и не возвращается

в исходное состояние.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -11

ДИАГНОСТИКА

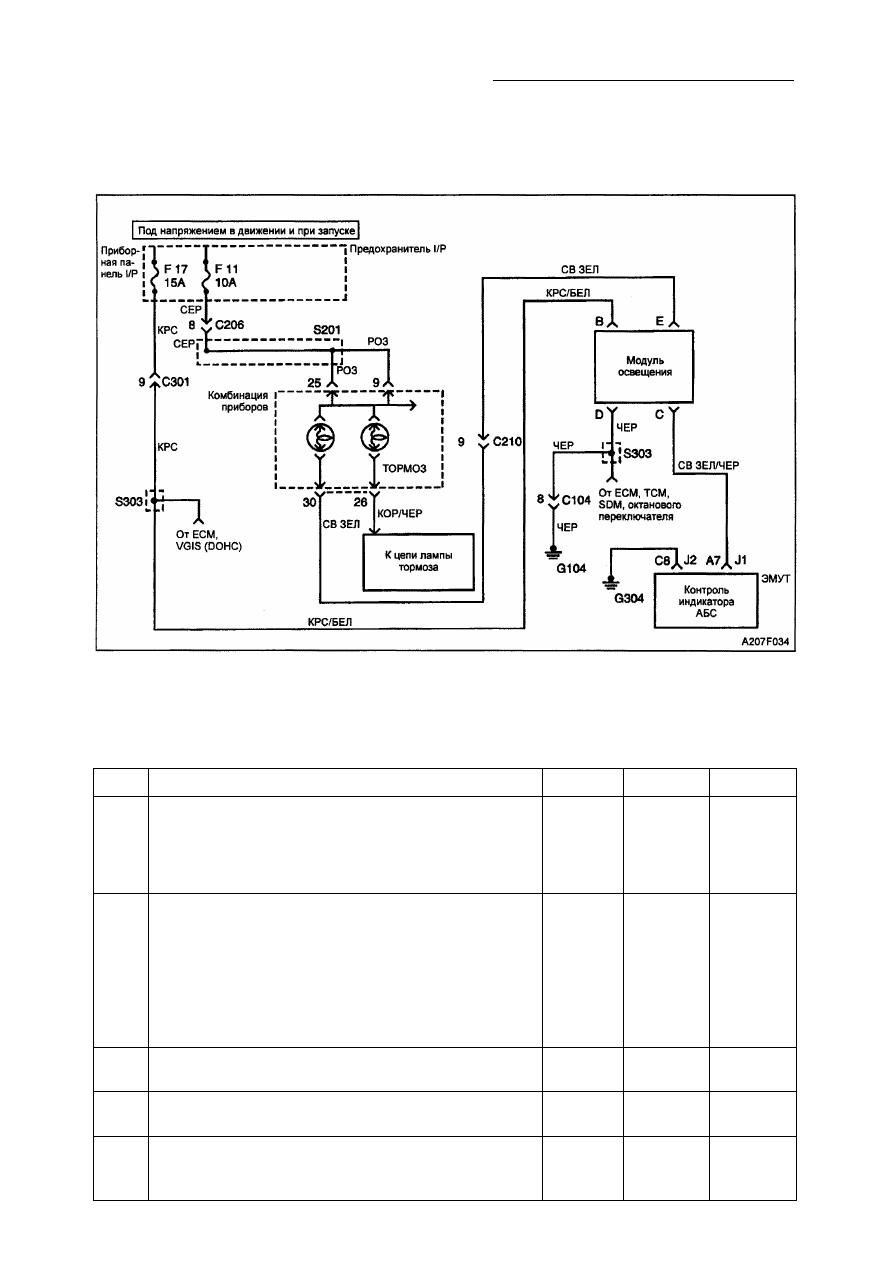

ВКЛЮЧЕННЫЙ ПОСТОЯННО ИНДИКАТОР АБС (ЯНТАРНЫЙ),

КОДЫ НЕ СОХРАНЕНЫ

Внимание: Прежде чем использовать данную таблицу, окончить диагностическую
проверку цепи

Включенный постоянно индикатор АБС (янтарный), коды не сохранены

Пункт

Действие

Величина

Да

Нет

1

С помощью прибора для сканирования отключить
индикатор АБС (янтарный).

-

Перейти к

гл. "Разры­

вы и пло­

хие сое­

динения"

Перейти

к п. 2

2

1. Переключить выключатель зажигания в положение

LOCK.

2. Отсоединить колодку Л проводки ЭМУТ.
3. Переключить выключатель зажигания в положение
ON.
4. Подсоединить провод перемычки к массе и прове­
рить вывод А7 колодки Л проводки ЭМУТ.
Индикатор АБС отключился?

-

Перейти

к п. 3

Перейти

к п. 7

3

Проверить контакт вывода А7 колодки Л проводки
ЭМУТ. Контакт хороший?

-

Перейти

к п. 5

Перейти

к п. 4

4

Починить контакт.
Ремонт завершен?

-

Система в

порядке

-

5

1. Соединить заново все колодки.

2. Установить выключатель зажигания в положение
ON. Индикатор АБС остается включенным?

-

Перейти

к п. 6

Система в

порядке

4F -110 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано в "Диагностике с помощью ска­
нера".

Воспользуйтесь проверочной функцией

сканера для определения местоположения
периодически возникающей неисправнос­
ти, связанной с растяжной пружиной тор­
моза.

Код А042 - Растяжная пружина тормоза задней оси не удерживает привод

Пункт

Действие

Величина

Да

Нет

1

Проверьте, подведены ли провода соответствующих
цветов к проводке колодки привода в сборе с агрега­

тами и колодки J2 ЭМУТ и расположения клемм.

Все соединения находятся в хорошем состоянии?

-

Перейти

к п. 2

Перейти

к п. 10

2

1. Поднимите и удерживайте автомобиль таким обра­

зом, чтобы колеса находились, примерно, на 152 мм

над полом.

2. Поверните выключатель зажигания в положение
ON.
3. Удалите излишний вакуум.
4. Сильно нажмите на тормозную педаль.
5. Повторно сильно нажмите на тормозную педаль и
попросите помощника попытаться привести в движе­
ния задние колеса вручную. Может ли помощник при­
вести в движение задние колеса?

-

Перейти

к п . 11

Перейти

к п. 3

3

1. Поверните выключатель зажигания в положение

LOCK..

2. Повторно подключите колодку привода в сборе с
агрегатами и колодку J2 ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между проводкой колодки клеммы

D привода в сборе с агрегатами и клеммой СЗ про­
водки колодки ЭМУТ.
Сопротивление ниже установленной величины?

1,5 Ом

Перейти

к п. 4

Перейти

к п. 12

4

Воспользуйтесь цифровым омметром для измерения
сопротивления между клеммой С проводки колодки
привода в сборе с агрегатами и клеммой С4 проводки
колодки J2 ЭМУТ.

Сопротивление ниже установленной величины?

1,5 Ом

Перейти

к п. 5

Перейти

к п. 13

5

Воспользуйтесь цифровым омметром для измерения

сопротивления между клеммой С и клеммой D приво­
да в сборе с агрегатами.

Величина сопротивления находится в установленных
пределах?

0,2-1,5

Ом

Перейти

к п. 6

Перейти

к п. 11

6

Проверьте, нет ли слабых клеммных контактов или
коррозии на проводке колодки привода в сборе с аг­

регатами и проводке колодки J2 ЭМУТ.
Обнаружены ли слабые клеммные контакты или приз­
наки коррозии?

-

Перейти

к п. 7

Перейти

к п. 8

7

Замените клеммы со слабыми контактами или приз­
наками коррозии. Ремонт завершен?

-

Система в

порядке

-

8

1. Повторно подключите все колодки.

2. Проведите два цикла торможения автомобиля.

Переустанавливается ли код А042?

-

Перейти

к п. 9

Перейти к

"Видам

диагности­

ческой

помощи"

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F-111

Код А042 - Растяжная пружина тормоза задней оси

не удерживает привод (окончание)

Пункт

Действие

Величина

Да

Нет

9

Замените ЭМУТ,
Ремонт завершен?

-

Система в

порядке

-

10

Закрепите все слабые соединения.
Ремонт завершен?

-

Система в

порядке

-

11

Замените привод в сборе с агрегатами.

Ремонт завершен?

-

Система в

порядке

-

12

Устраните высокое сопротивление в цепи проводов
пурпурного цвета. Ремонт завершен?

-

Система в

порядке

-

12

Устраните высокое сопротивление в цепи проводов
черного цвета. Ремонт завершен?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод
автомобиля в течение трех циклов для подтверждения того, что код не переустанавли­
вается. Цикл состоит из пуска двигателя, езды в автомобиле со скоростью 16 км/ч и пос­

ледующего отключения зажигания.
