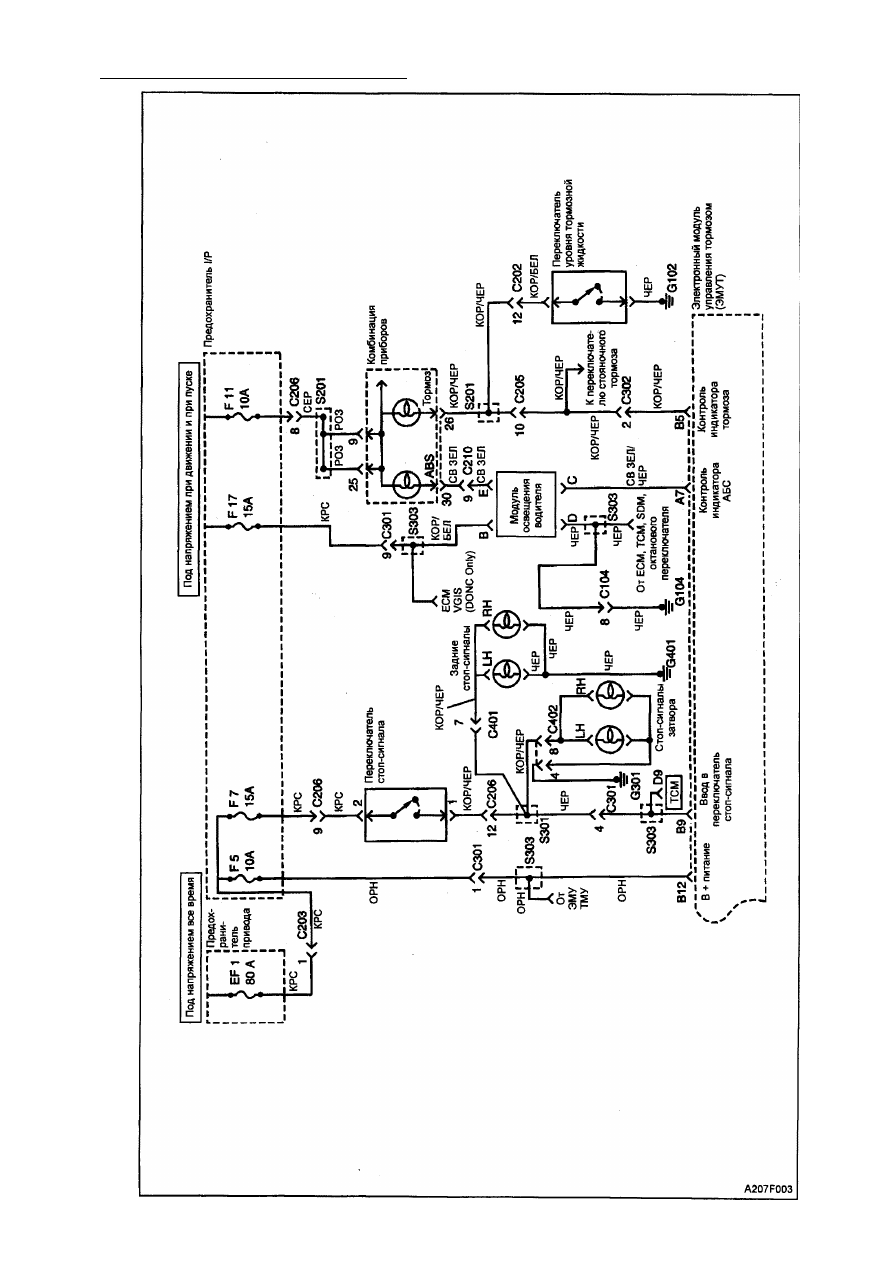

4F-8 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Сет

ь

 АБ

С

 (

3

 и

з

 3

)

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 9

РАСПОЛОЖЕНИЕ ВЫВОДОВ

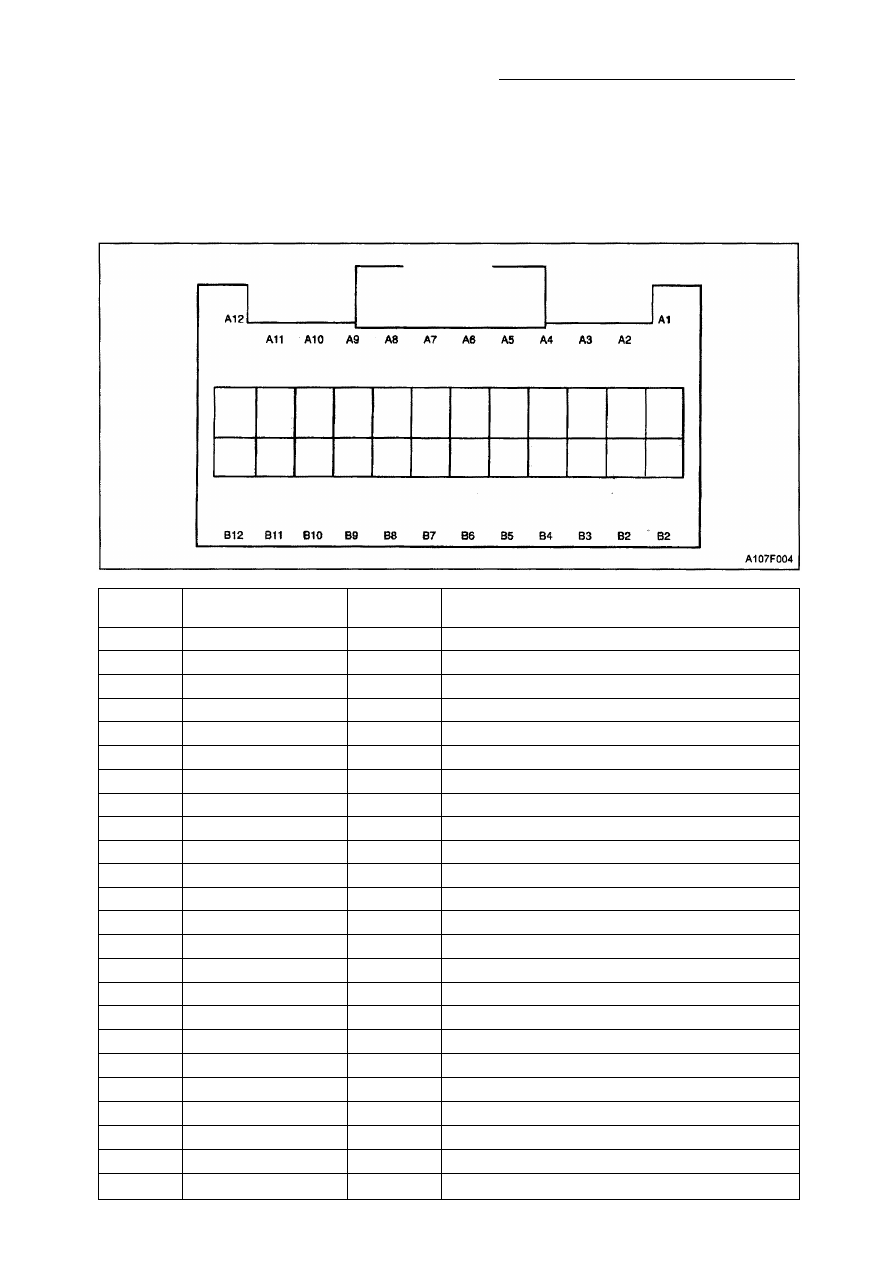

ВИД ТОРЦА КОЛОДКИ ЭМУТ (1 из 2)

Выводы обследуются на их выходе из торцевого конца соединителя электропроводки.

Колодка J1 ЭМУТ

Значок

Наименование

сигнала

Цвет

Цепь

А1

-

-

Не используется

А2

RRWSHI

КОР

Высокая скорость правого заднего колеса

A3

LRWSHI

ЧЕР

Высокая скорость левого заднего колеса

А4

RFWSHI

ЗЕЛ

Высокая скорость правого переднего колеса

А5

LFWSHI

ГОЛ

Высокая скорость левого переднего колеса

А6

-

-

Не используется

А7

A5CWARN

СВ ЗЕЛ/ЧЕР  Индикатор предупреждения АБС

А8

-

-

Не используется

А9

IGN

КРС/БЕЛ

Зажигание

А10

LFABCOL

СВ ЗЕЛ

Соленоид изоляции левой передней АБС

А11

ENRELAY

ППН

Реле возможности АБС

А12

-

-

Не используется

В1

RRWSLO

БЕЛ

Низкая скорость правого заднего колеса

В2

LRWSLO

КРС

Низкая скорость левого заднего колеса

ВЗ

RFWSLO

КОР

Низкая скорость правого переднего колеса

В4

LFWSLO

ЖЕЛ

Низкая скорость левого переднего колеса

В5

BRAKETT

КОР/ЧЕР

Сигнальное устройство тормоза

В6

REABCOL

ЗЕЛ

Соленоид изоляции правой передней АБС

В7

SDLUART

ЧЕР/БЕЛ

Соединение серийных данных, UART

В8

-

Не используется

В9

BRAKESW

КОР/ЧЕР

Переключатель тормоза

В10

-

-

Не используется

В11

-

-

Не используется

В12

ВАТТ

ОРН

Аккумуляторная батарея

4F -10 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Значок

Наименование

сигнала

Цвет

Цепь

С1

LFMOTLO

РОЗ

Малая мощность левого переднего привода

С2

LFMOTHI

ЧРН

Высокая мощность левого переднего привода

СЗ

RAMOTHI

п п н

Высокая мощность привода задней оси

С4

RAMOTLO

ЧЕР

Малая мощность привода задней оси

С5

RFMOTHI

ЗЕЛ

Высокая мощность правого переднего привода

С6

RFMOTLO

ОРН

Малая мощность правого переднего привода

С7

SWBATT

КРС

Питание аккумуляторной батареи через реле

С8

GND

ЧЕР

Отрицательный вывод аккумуляторной батареи

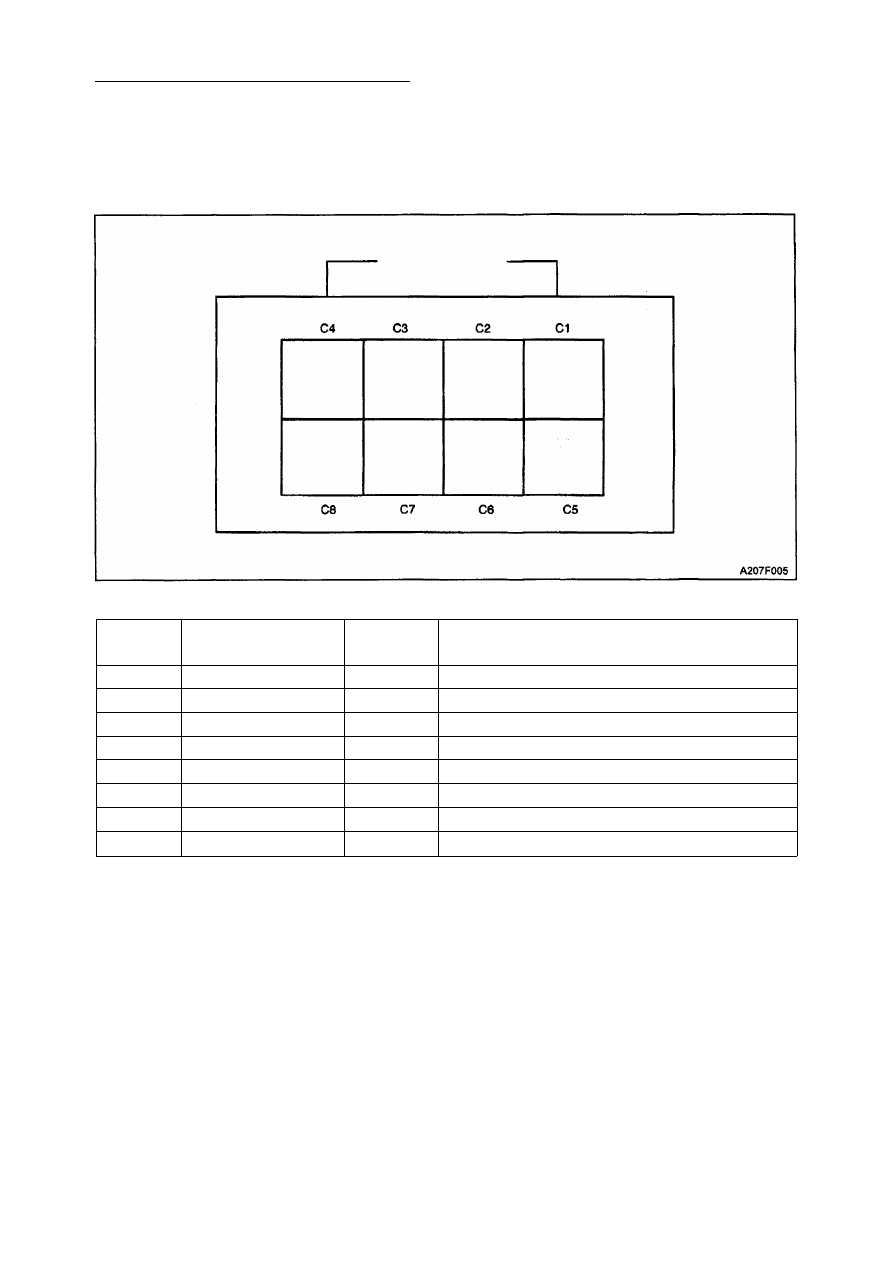

ВИД ТОРЦА КОЛОДКИ ЭМУТ (2 из 2)

Выводы обследуются на их выходе из торцевого конца колодки электропроводки.

Колодка  J 2  Э М У Т

4F -100 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А036 - Низкое напряжение (окончание)

Пункт

Действие

Величина

Да

Нет

6

Замените ЭМУТ.
Ремонт завершен?

-

Система в

порядке

-

7

Закрепите соединение на клемме С7 колодки J2
ЭМУТ. Ремонт завершен?

-

Система в

порядке

8

1. Поверните выключатель зажигания в положение
LOCK.

2. Повторно подключите все колодки.

3. Запустите двигатель.

4. Воспользуйтесь сканером для проведения теста

нагрузки напряжения.
5. Контролируйте напряжение аккумуляторной бата­
реи. Напряжение аккумуляторной батареи ниже уста­
новленной величины?

10В

Перейти

к п. 9

Перейти

к п. 12

9

Проверьте следующие соединения на наличие корро­

зии или неплотных контактов:
а) Клемму А11 колодки J1 ЭМУТ;
б) Клемму С7 колодки J2 ЭМУТ.
Находятся ли все колодки в хорошем состоянии?

-

Перейти

к п. 10

Перейти

к п. 11

10

Устраните низкое напряжение.

Ремонт завершен?

-

Система в

порядке

11

Закрепите все обнаруженные неплотные соединения.

Ремонт завершен?

-

Система в

порядке

-

12

Проверьте напряжение аккумуляторной батареи.
Напряжение аккумуляторной батареи ниже установ­

ленной величины?

10 В

Перейти

к п. 13

Перейти

к п. 18

13

Воспользуйтесь цифровым вольтметром для измере­
ния напряжения между массой и клеммой 2 предназ­
наченной для этого розетки реле АБС.
Напряжение выше установленной величины?

10 В

Перейти

к п. 14

Перейти

к п. 15

14

Устраните высокое сопротивление или разомкнутый
контур в цепи проводов красного цвета от клеммы 8
розетки реле АБС до клеммы С7 колодки J2 ЭМУТ.
Ремонт завершен?

-

Система в

порядке

-

15

Проверьте предохранитель EF6 системы.
Предохранитель разомкнут?

-

Перейти

к п. 16

Перейти

к п. 17

16

Замените предохранитель EF6 системы.
Ремонт завершен?

-

Система в

порядке

-

17

Устраните высокое сопротивление или разомкнутый

контур в цепи проводов красно-черного цветов от
предохранителя EF6 системы до проводки колодки
С102 (одна клемма), или в цепи проводов красного
цвета от ЭМУТ С102 АБС до клеммы 2 розетки реле

АБС.

-

Система в

порядке

-

18

Устраните короткое замыкание или высокое сопро­
тивление в цепи проводов красно-белого цветов.
Ремонт завершен?

-

Система в

порядке

-
