ГИДРАВЛИЧЕСКИЕ ТОРМОЗА 4А - 7

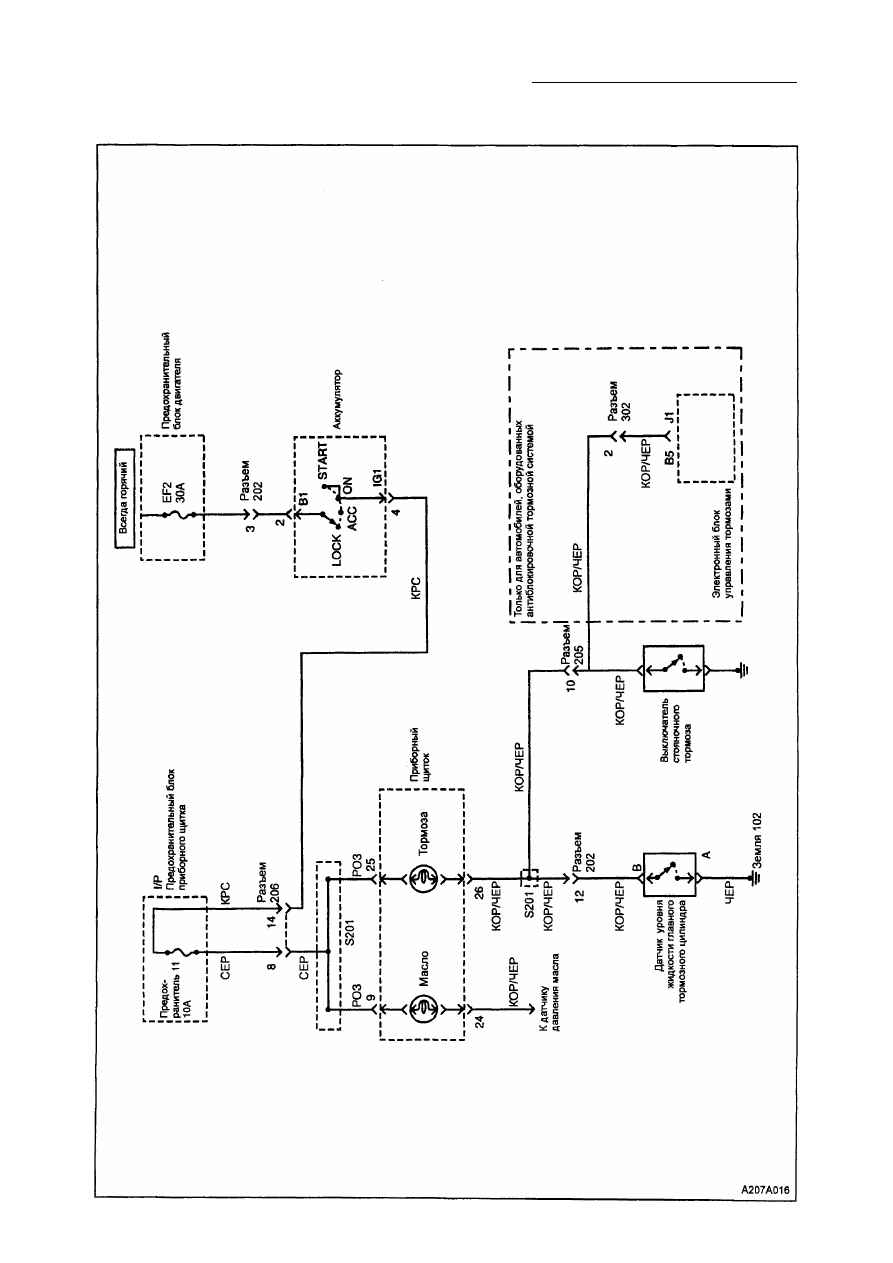

ДИАГНОСТИКА СИГНАЛЬНОЙ ЦЕПИ ЛАМП ТОРМОЗНОЙ СИСТЕМЫ

4А - 8 ГИДРАВЛИЧЕСКИЕ ТОРМОЗА

18. В данном пункте проверяется наличие

остаточного электричества, которое
может зажечь сигнальную лампу тор­

моза.

20. В данном пункте проверяется наличие

напряжения на батарее, используемое
как лампой давления масла, так и
сигнальной лампой тормоза.

2 1 . С данного пункта начинается после­

довательность процедур, с помощью

которых можно восстановить напря­

жение на лампах.

29. В данном пункте осуществляется про­

верка на предмет перегорания сиг­
нальной лампы.

3 1 . С данного пункта начинается последо­

вательность процедур, с помощью
которых можно обнаружить разрыв
цепи, препятствующий контакту с
землей, необходимому для включения

ламп.

33. В данном пункте проверяется, пыта­

лась ли антиблокировочная система

включить сигнальную лампу тормоза и
смогла ли. Если автомобиль не обо­
рудован антиблокировочной тормоз­
ной системой, ответ будет НЕТ.

34. С данного пункта начинается поиск

проблемных ситуаций в цепи выклю­

чателя стояночного тормоза.

38. С данного пункта начинается поиск

проблемных ситуаций в цепи выклю­

чателя уровня тормозной жидкости.

Описание теста

Нижеследующие цифры относятся к пунк­

там на диагностической карте.

1. Существуют три возможных состояния:

сигнальная лампа тормоза всегда
горит; сигнальная лампа тормоза никог­

да не горит; сигнальная лампа тормоза

не работает для конкретной функции.

Данный тест приведет Вас прибли­
зительно к отправной точке для

проведения процедуры.

2. В данном тесте проверяется, включила

ли антиблокировочная тормозная сис­
тема (ABS) сигнальную лампу тормоза.

Если автомобиль не оборудован анти­
блокировочной тормозной системой,
ответ будет НЕТ.

4, 5. В данных пунктах проверяются обыч­

ные условия, при которых может за­
гореться сигнальная лампа тормоза.

7. В данном пункте проверяется, не пов­

режден ли выключатель уровня тор­
мозной жидкости.

9. В данном пункте проверяется, не пов­

режден ли выключатель стояночного
тормоза.

12. Данный пункт исключает цепь элек­

тронного блока управления тормоза­

ми (ЕВСМ) на автомобилях с антибло­
кировочной тормозной системой.

14. Данный пункт исключает цепь выклю­

чателя стояночного тормоза.

16. Данный пункт исключает цепь выклю­

чателя уровня тормозной жидкости.

ГИДРАВЛИЧЕСКИЕ ТОРМОЗА 4А - 9

Диагностика сигнальной цепи ламп тормозной системы

Пункт

Действие

Величина

Да

Нет

1

Включите зажигание.
Всегда ли горит сигнальная лампа тормоза?

-

Перейти

к п. 2

Перейти

кп. 19

2

Проверьте сигнальную лампу антиблокировочной

тормозной системы.

Горит ли также сигнальная лампа антиблокировочной

тормозной системы?

-

Перейти

к п. 3

Перейти

к п. 4

3

Используйте диагностирующий прибор для проверки

определения кодов неисправностей при диагности­

ровании (DTC) и выполняйте процедуры в соответ­

ствие с любым из найденных кодов.

Продолжает ли еще гореть лампа?

-

Перейти

к п. 4

Система в

порядке

4

Полностью отпустите стояночный тормоз.
Потухла ли лампа?

-

Система в

порядке

Перейти к

п. 5

5

Проверьте уровень тормозной жидкости.

Допустимый ли уровень жидкости?

-

Перейти

к п. 7

Перейти

к п. 6

6

1. Заполните бачок для тормозной жидкости чистой

гидравлической жидкостью, эквивалентной жидкости
DOT 3.
2. Замените пробку на бачке для тормозной
жидкости.

Продолжает ли еще гореть лампа?

-

Перейти

к п. 7

Система в

порядке

7

Отсоедините жгут от выключателя датчика тормоз­
ной жидкости.
Продолжает ли ещё гореть лампа?

-

Перейти

к п. 9

Перейти

к п. 8

8

Замените выключатель уровня тормозной жидкости.
Завершен ли ремонт?

-

Система в

порядке

-

9

1. Снова подсоедините выключатель уровня тормоз­
ной жидкости.

2. Снимите крышку задней консоли, чтобы получить

доступ к механизму стояночного тормоза.

3. Полностью отпустите тормоз.
4. Отсоедините клемму с коричневым/черным про­
водом от жгута проводов.
Потухла ли лампа?

-

Перейти

к п. 10

Перейти

к п. 11

10

Замените выключатель.
Завершен ли ремонт?

-

Система в

порядке

-

11

Поставьте клемму обратно на выключатель.

Оборудован ли автомобиль антиблокировочной
тормозной системой?

-

Перейти

к п. 12

Перейти

к п. 14

12

Отсоедините разъем С302. Это плоский 6-ти шты­
ревой разъем, находящийся под сидением для
пассажира рядом с блоком электронного контроля
(БЭК). Потухла ли лампа?

-

Перейти

к п. 13

Перейти

к п. 14

13

Устраните короткое замыкание на "массу" в цепи
между клеммой 2 разъема С302 и клеммой В5
разъема Л на электронном блоке управления

тормозами (ЭБУТ). Завершен ли ремонт?

-

Система в

порядке

-

14

Отсоедините разъем С205. Это большой разъем в
центре блока соединений позади левой ножной
панели. Продолжает ли гореть еще лампа?

-

Перейти

к п. 16

Перейти

к п. 15

15

Устраните короткое замыкание на "массу" в цепи

КОР/ЧЕР между разъемом С205 и разъемом С302
или между разъемом С205 и выключателем ручного

тормоза. Завершен ли ремонт?

-

Система в

порядке

-

4А - 10 ГИДРАВЛИЧЕСКИЕ ТОРМОЗА

Диагностика сигнальной цепи ламп тормозной системы (продолжение)

Пункт

Действие

Величина

Да

Нет

16

Отсоедините разъем С202. Это 18-ти штыревой
разъем к переднему жгуту, находящийся как раз над
левой ножной панелью рядом со втулкой для
проводов, в которой этот жгут проходит сквозь

противопожарную перегородку.
Потухла ли лампа?

-

Перейти

к п.17

Перейти

к п. 18

17

Устраните короткое замыкание на "массу" в цепи

КОР/ЧЕР между разъемом С202 и выключателем

уровня тормозной жидкости. Завершен ли ремонт?

-

Система в

порядке

-

18

Устраните короткое замыкание на "массу" в цепи

КОР/ЧЕР между клеммой 25 приборного щитка и

стыковочным разъемом S201, или между стыковоч­

ным разъемом S201 и разъемом С202 или разъемом
С205. Завершен ли ремонт?

-

Система в

порядке

-

19

После выполнения каждой из следующих операций
проверьте лампу тормоза:

• Включите ручной тормоз.
• Снимите крышку с бачка для тормозной
жидкости.
• С помощью диагностирующего прибора подайте
сигнал управления на включение лампы.

Работает ли сигнальная лампа тормоза для каждого
из данных случаев?

-

Перейти

к п. 32

Перейти

к п. 20

20

Включите зажигание.
Горит ли индикатор давления масла?

-

Перейти

к п. 27

Перейти

к п. 21

21

Проверьте предохранитель 11 в блоке предохраните­

лей приборного щитка, находящегося за левой нож­

ной панелью.
В нормальном ли состоянии предохранитель?

-

Перейти

к п. 23

Перейти

к п. 22

22

Замените предохранитель 11 другим 10-ти ампер­

ным предохранителем.
Работает ли сейчас сигнальная лампа тормоза?

-

Система в

порядке

-

23

Проверьте предохранитель EF2 в блоке предохра­
нителей двигателя.
В нормальном ли состоянии предохранитель EF2?

-

Перейти

к п. 25

Перейти

к п. 24

24

Замените предохранитель EF2 другим 30-ти ампер­
ным предохранителем. Завершен ли ремонт?

-

Система в

порядке

-

25

1. Отсоедините разъем С206 от соединительной ко­
робки, находящейся позади левой ножной панели.

Это большой разъем на дне коробки.
2. С помошью цифрового вольтметра измерьте нап­
ряжение между клеммой 8 разъема в коробке и "мас­
сой". Это четверный по счету штырек слева в верх­
нем ряду, если смотреть на соединительную коробку.
Показывает ли цифровой вольтметр установленное
напряжение?

11 -14 В

Перейти

к п. 27

Перейти

к п. 26

26

Устраните обрыв в цепи СЕР от разъема С206 в
соединительной коробке до предохранителя 11 в
блоке предохранителей приборного щитка.
Завершен ли ремонт?

-

Система в

порядке

-
