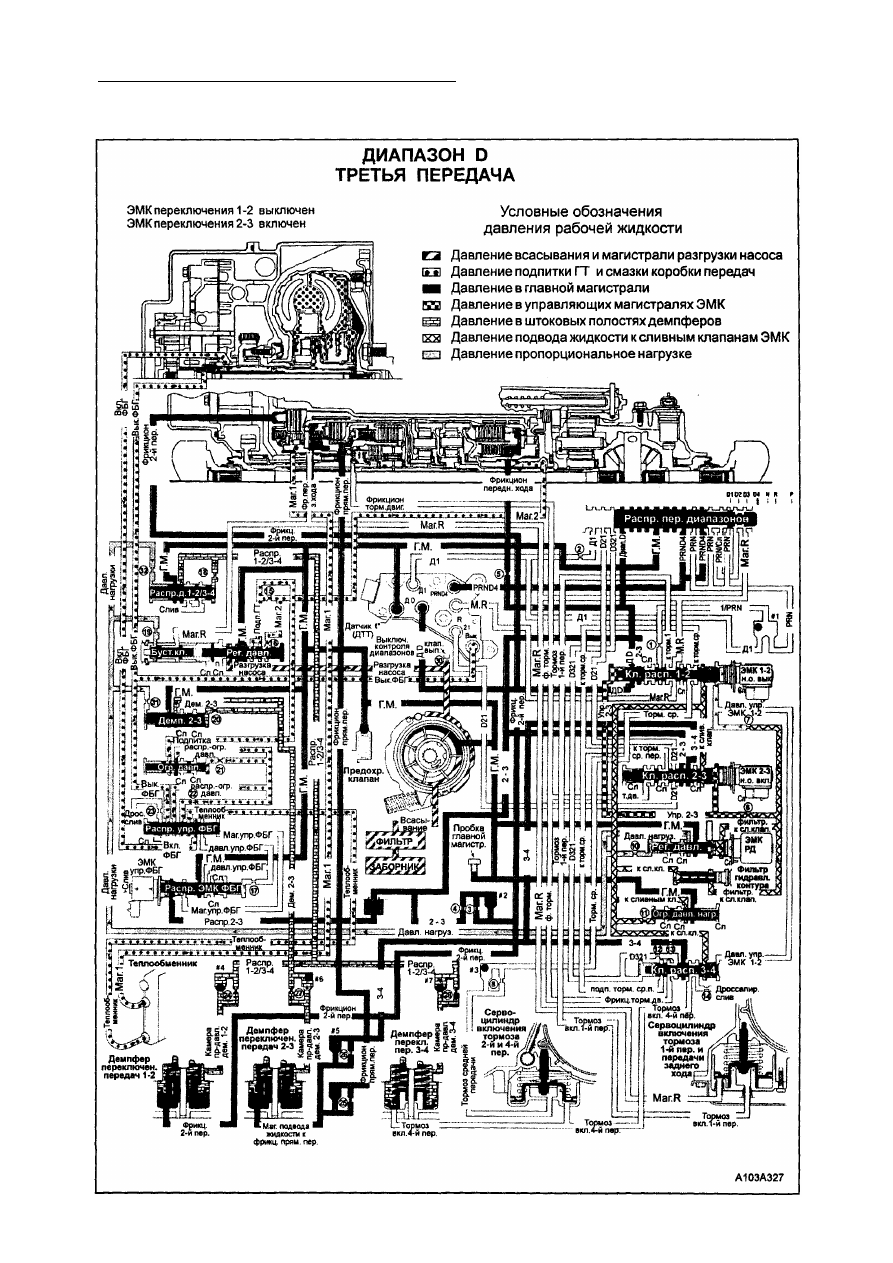

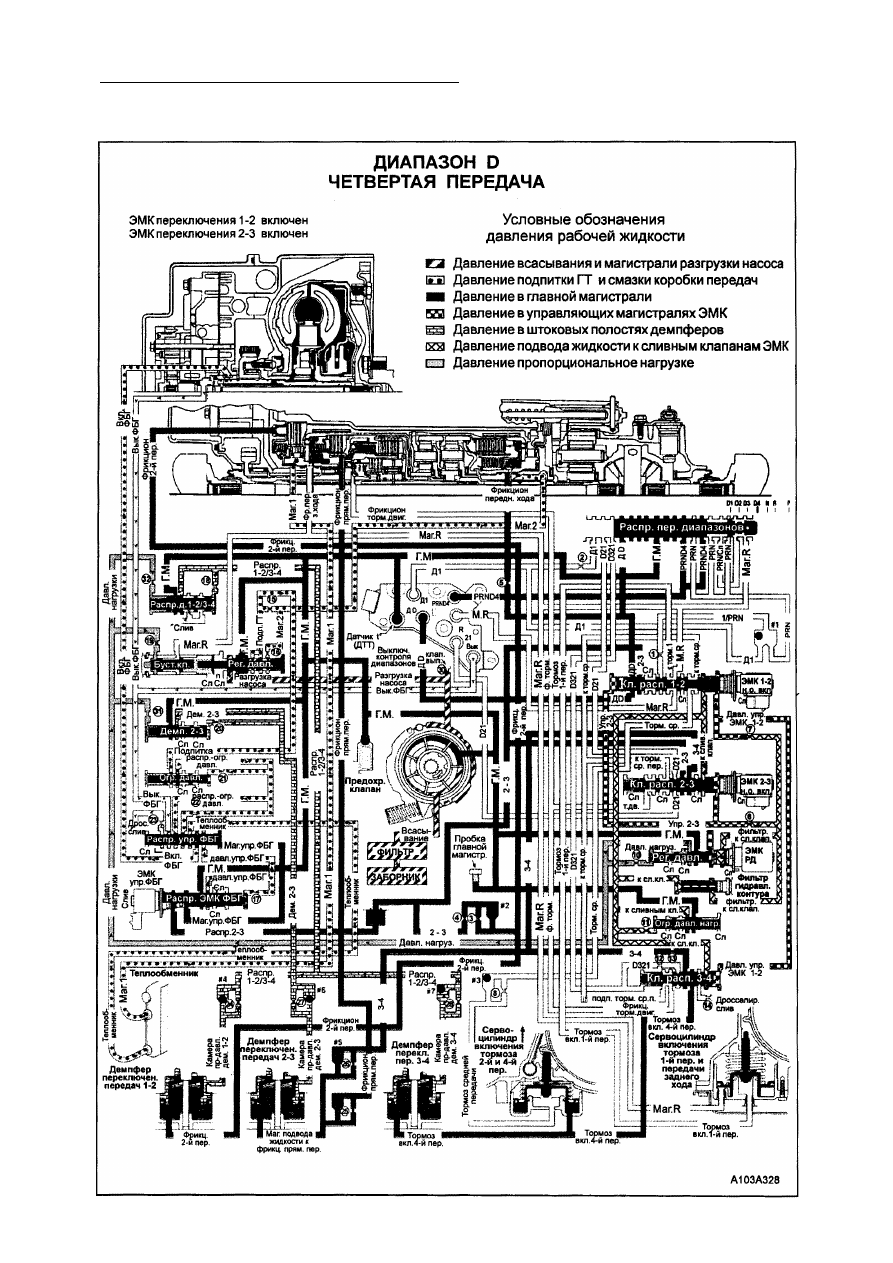

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 311
В процессе увеличения скорости автомо
биля и при выполнении условий переключе
ния на 2-ю передачу, БУТ выключает ЭМК
переключения передач 1-2, чтобы перейти
на 2-ю передачу. Клапан переключателя
передач остается в прежнем положении D и
рабочая жидкость из главной магистрали
поступает в магистрали D и PRND4.
Включение фрикциона второй
передачи
ЭМК переключения передач 1-2: Нор
мально-открытый ЭМК переключения пере
дач 1-2 выключается, и жидкость из магист
рали 1-2 через этот открытый клапан по
ступает на слив.
Внимание: Рабочая жидкость из магистра
ли подвода жидкости к клапанам ЭМК про
должает поступать через дроссель 7 в уп
равляющую магистраль 1-2. Однако, про
ходное сечение сливного клапана ЭМК пе
реключения передач 1-2 больше сечения
дросселя 7, вследствие чего предотвраща
ется увеличение давления в магистрали 1-2.
Распределитель переключения передач
1-2: При отсутствие давления в магистрали
1-2, пружина перемещает клапан распре
делителя в положении высшей передачи
(2-й передачи). При этом рабочая жидкость
из магистрали D направляется в магист
раль подвода жидкости к распределителю
переключения передач 2-3 и клапану ЭМК
ФБГ. Также рабочая жидкость из магист
рали D через распределитель переключе
ния передач 1-2 продолжает поступать к
соответствующему реле давления.
Обратный клапан #2 (включение фрик
циона 2-й передачи): Давлением рабочей
жидкости в магистрали подвода жидкости к
распределителю переключения передач 2-3
и клапану ЭМК ФБГ закрывается обратный
клапан # 2 . При этом рабочая жидкость
магистрали подвода жидкости к распреде
лителю переключения передач 2-3 и клапа
ну ЭМК ФБГ направляется через дроссель 3
в магистраль включения фрикциона 2-й пе
редачи. Дроссели 3 и 4 предназначены для
плавного включения 2-й передачи.
Фрикцион второй передачи: Давление ра
бочей жидкости в магистрали включения
фрикциона 2-й передачи включает фрикци
он 2-й передачи, переключая коробку пере
дач на вторую передачу.
Демпфер переключения
Д е м п ф е р переключения 1-2: Рабочая
жидкость из магистрали включения фрик
циона 2-й передачи также направляется в
поршневую полость демпфера переключе
ния 1-2. Сила давления рабочей жидкости
на поршень суммируется с усилием пружи
ны поршня. Поршень демпфера, преодоле
вая усилие возвратной пружины и сопро
тивление жидкости в камере противодавле
ния, вытесняет жидкость в магистраль ка
меры противодавления демпфера 1-2. Это
замедляет скорость начального роста дав
ления в сервоцилиндре фрикциона и дела
ет включение 2-й передачи более плавным.
Распределитель демпферов переключе
ния 1-2, 3-4: Рабочая жидкость, вытесняе
мая поршнем из камеры противодавления
демпфера переключения 1-2, открывает об
ратный клапан #4 и поступает к распреде
лителю демпфера по магистрали распреде
лителя демпферов переключения 1-2/3-4.
Благодаря приложенному давлению, расп
ределитель демпферов переключения 1-2/
3-4 преодолевает усилие пружины и управ
ляющее давление жидкости магистрали
сигнал регулятора давления по нагрузке.
Таким образом, производится регулировка
поступающего на слив чрезмерного коли
чества жидкости. Такая регулировка обес
печивает дополнительный контроль темпа
включения фрикциона 2-й передачи. На
рис.39 стрелками показано направление
потока жидкости, вытесняемой из полости
демпфера в процессе переключения пере
дачи.
ЭМК управления ФБГ с широтно-им-
пульсной модуляцией сигнала управле
ния: Рабочая жидкость после прохождения
фильтра поступает по магистрали от пере
ключателя передач 2-3 в полость ЭМК ФБГ.
При нормальных условиях управления,
ЭМК ФБГ на 2-й передаче находится в вы
ключенном состоянии, магистраль от пере
ключателя передач 2-3 и магистраль управ
ления ФБГ разъединены.
Фрикцион блокировки гидротрансфор
матора: При выключенном положении ЭМК
ФБГ на второй передаче, гидротрансфор
матор также находится в выключенном
состоянии.
ЭМК переключения передач 2-3: На вто
рой передаче ЭМК переключения передач
остается в выключенном положении и рабо
чая жидкости из магистрали 2-3 поступает
на слив через нормально-открытый ЭМК.
Распределитель переключения передач
2-3: Усилие пружины удерживает клапан
распределителя в положении низшей пере
дачи (2-й передачи). В этом положении
распределитель перекрывает магистраль
подвода жидкости к распределителю пере
ключения передач 2-3 и клапану ЭМК ФБГ,
подготавливая переход на верхнюю 3-ю
передачу.
