АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 235

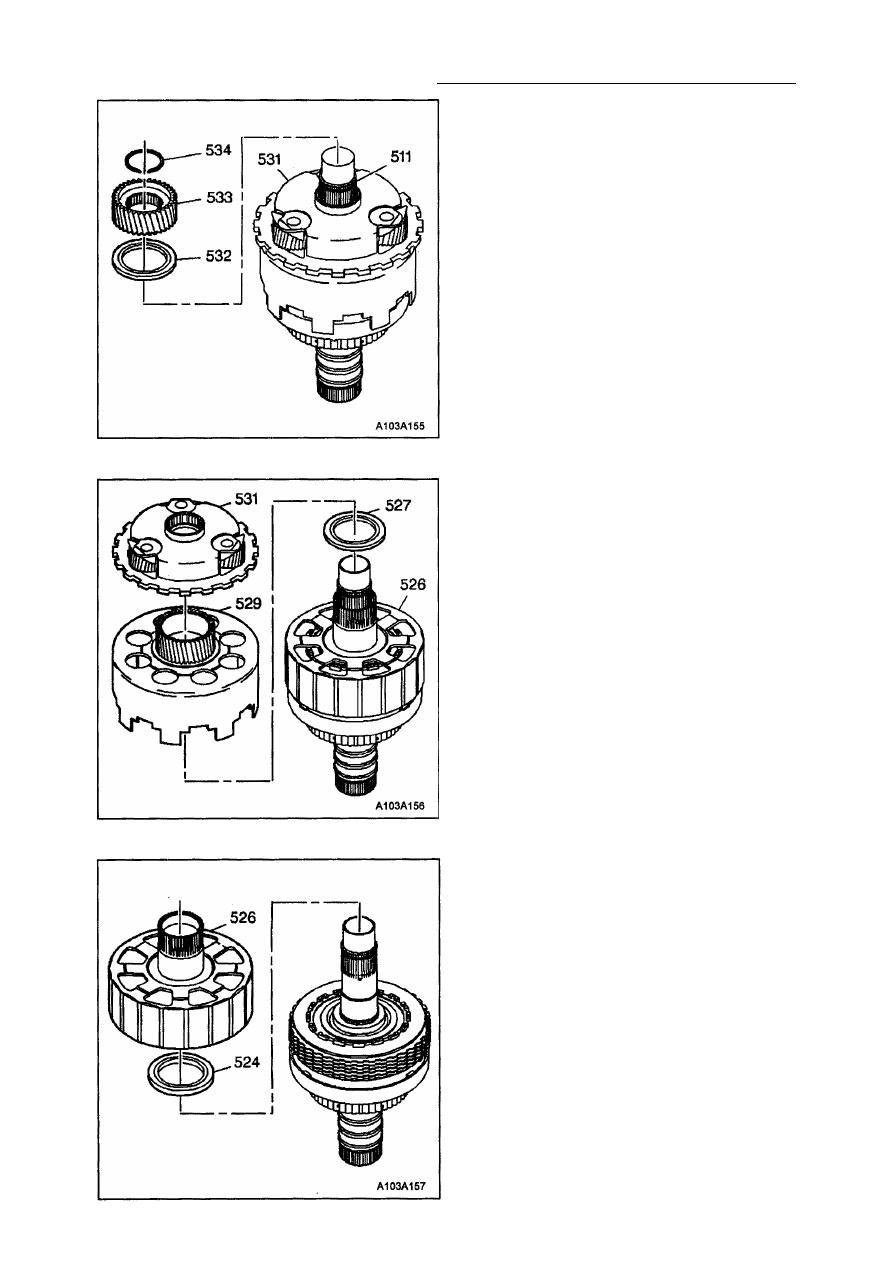

2. Снимите пружинное кольцо (534), фик­

сирующее солнечную шестерню на вход­
ном валу.

3. Снимите солнечную шестерню (533) с

входного вала (511).

4. Снимите упорный подшипник (532) с во­

дила (531) планетарной передачи.

5. Демонтируйте водило (531) в сборе. Со

стороны сателлитов в водиле установлен
упорный подшипник, который демонтажу
не подлежит.

6. Снимите солнечную шестерню вместе с

барабаном (529).

7. Снимите упорный подшипник (527) с ба­

рабана фрикциона (526) в сборе с валом
водила.

8. Снимите барабан фрикциона (526) в сбо­

ре с валом водила.

9. Снимите упорный подшипник (524) с

верхней части кулачковой муфты сво­
бодного хода.

5А - 236 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

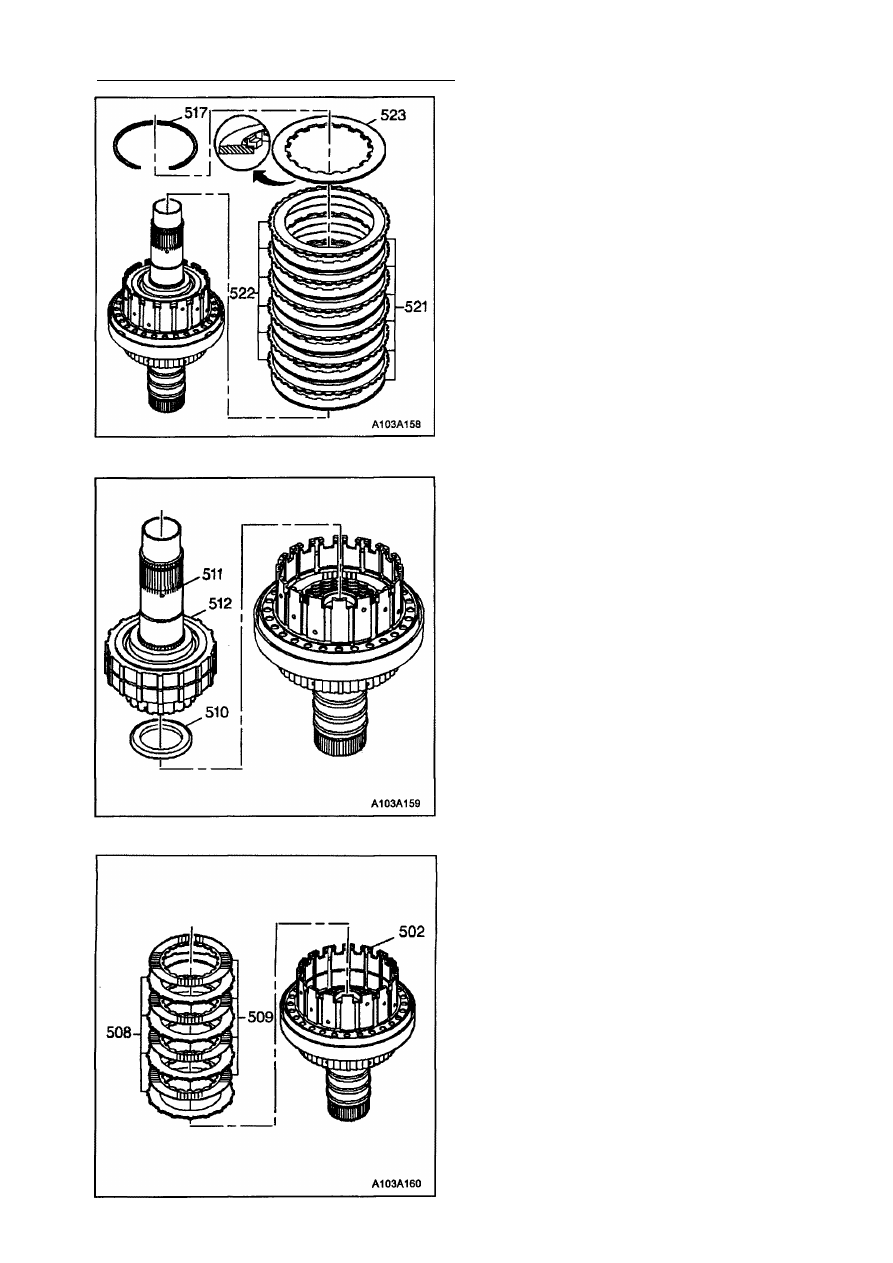

10. Снимите пружинное кольцо (517), фик­

сирующее муфту свободного хода.

11. Снимите диски фрикциона прямой пере­

дачи со ступицы, которая одновременно

является барабаном фрикциона тормо­
жения двигателем. Фрикцион прямой
передачи состоит из упорного диска
(523), комплекта стальных дисков (521)

и комплекта дисков (522) с волокнисты­
ми накладками.

12. Демонтируйте вал (511) солнечной шес­

терни второго планетарного ряда в сбо­
ре с муфтой свободного хода (512). Вал

(511) снимается движением вверх.

13. Снимите упорный подшипник (510), ес­

ли он не был демонтирован вместе с

муфтой свободного хода и валом сол­
нечной шестерни.

14. Извлеките диски фрикциона торможе­

ния двигателем из барабана (502).
Комплект дисков фрикциона состоит из

4 стальных дисков (508) и 4 дисков (509)
с накладками из волокнистого материа­

ла.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 237

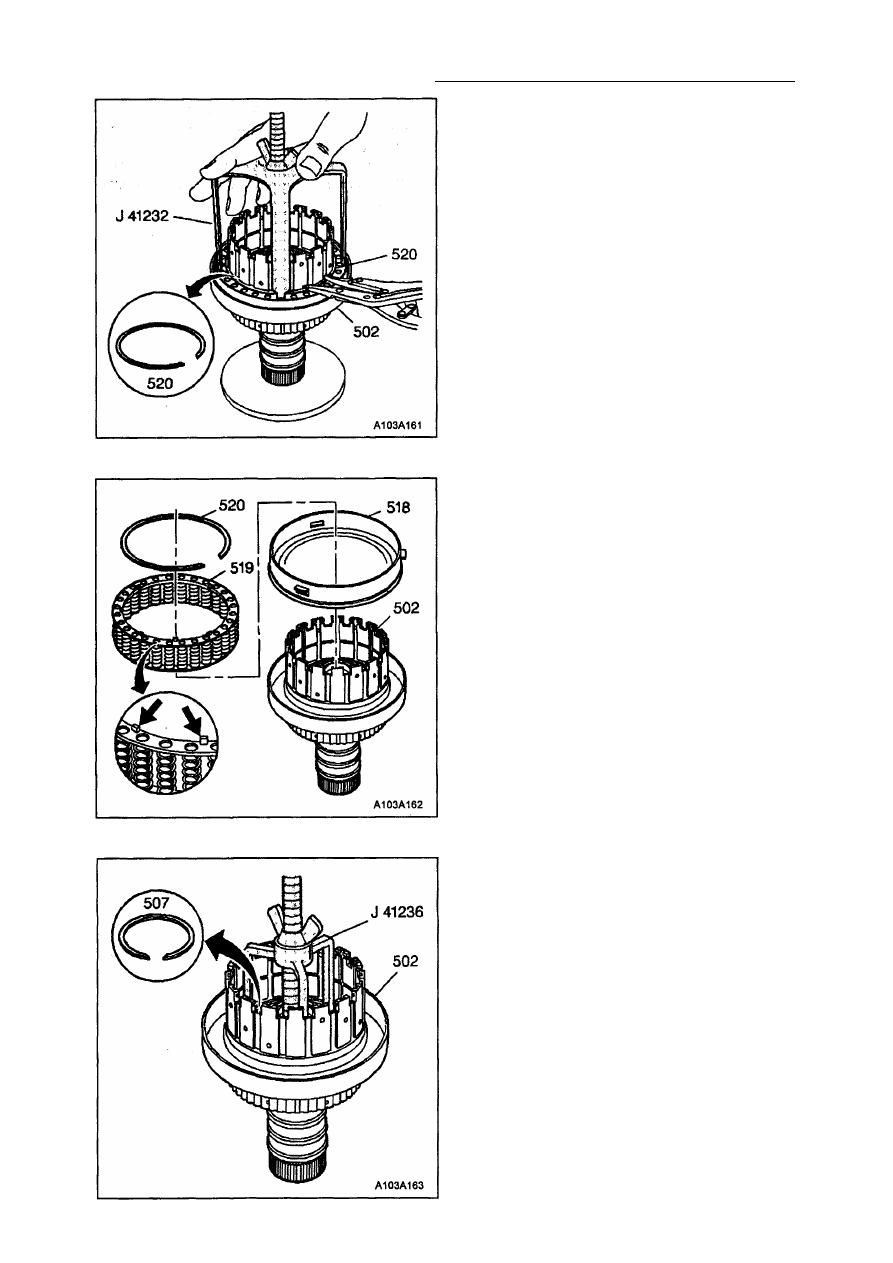

15. С помощью приспособления J 41232 со­

жмите блок возвратных пружин фрик­

циона прямой передачи.

16. Удалите пружинное кольцо (520), фик­

сирующее пружины фрикциона прямой

передачи.

17. Уберите приспособление J 41232.

18. Демонтируйте блок возвратных пружин

(519) фрикциона прямой передачи.

19. Демонтируйте поршень в сборе с уп­

лотнением (518) сервоцилиндра фрик­

циона прямой передачи.

20. С помощью приспособления J 41236 со­

жмите возвратную пружину фрикциона

торможения двигателем.

2 1 . Удалите пружинное кольцо (507), фик­

сирующее возвратную пружину фрик­
циона торможения двигателем.

22. Уберите приспособление J 41236.

5А - 238 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

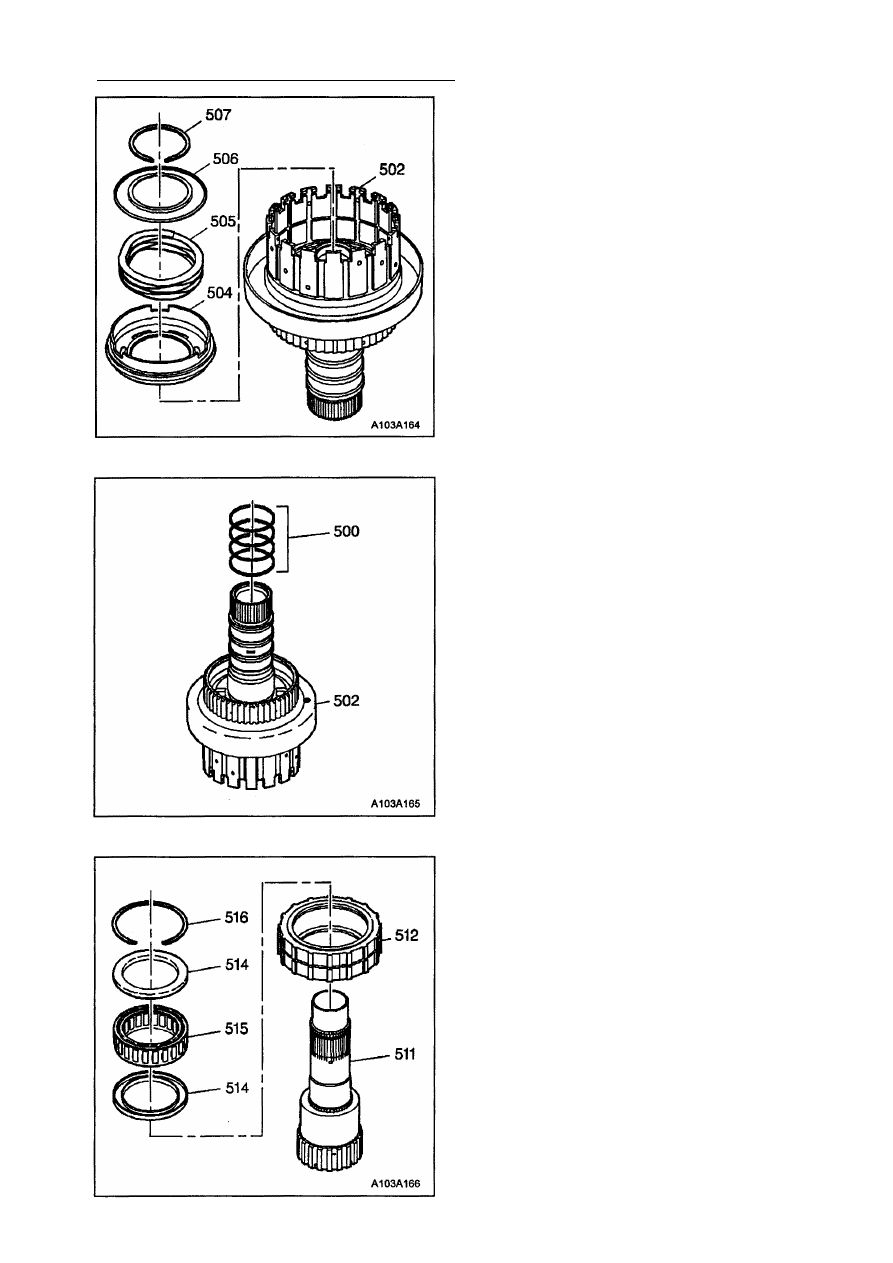

23. Снимите упорный диск (506) и пружину

(505) выключения фрикциона торможе­
ния двигателем.

24. Снимите поршень в сборе с уплотнени­

ем (504) фрикциона торможения двига­
телем.

25. Демонтируйте с входного вала (502) и

выбросьте четыре уплотнительных коль­
ца (500), изготовленных из тефлона.

26. Демонтируйте сборку кулачковой муфты

свободного хода (512 - 516) с вала (511)
солнечной шестерни первого планетар­
ного ряда.

27. Снимите пружинное кольцо (516) с муф­

ты свободного хода в сборе (515).

28. Извлеките муфту свободного хода (515)

из наружного кольца (512) муфты.

29. Снимите с муфты свободного хода (515)

два торцовых кольца (514).
