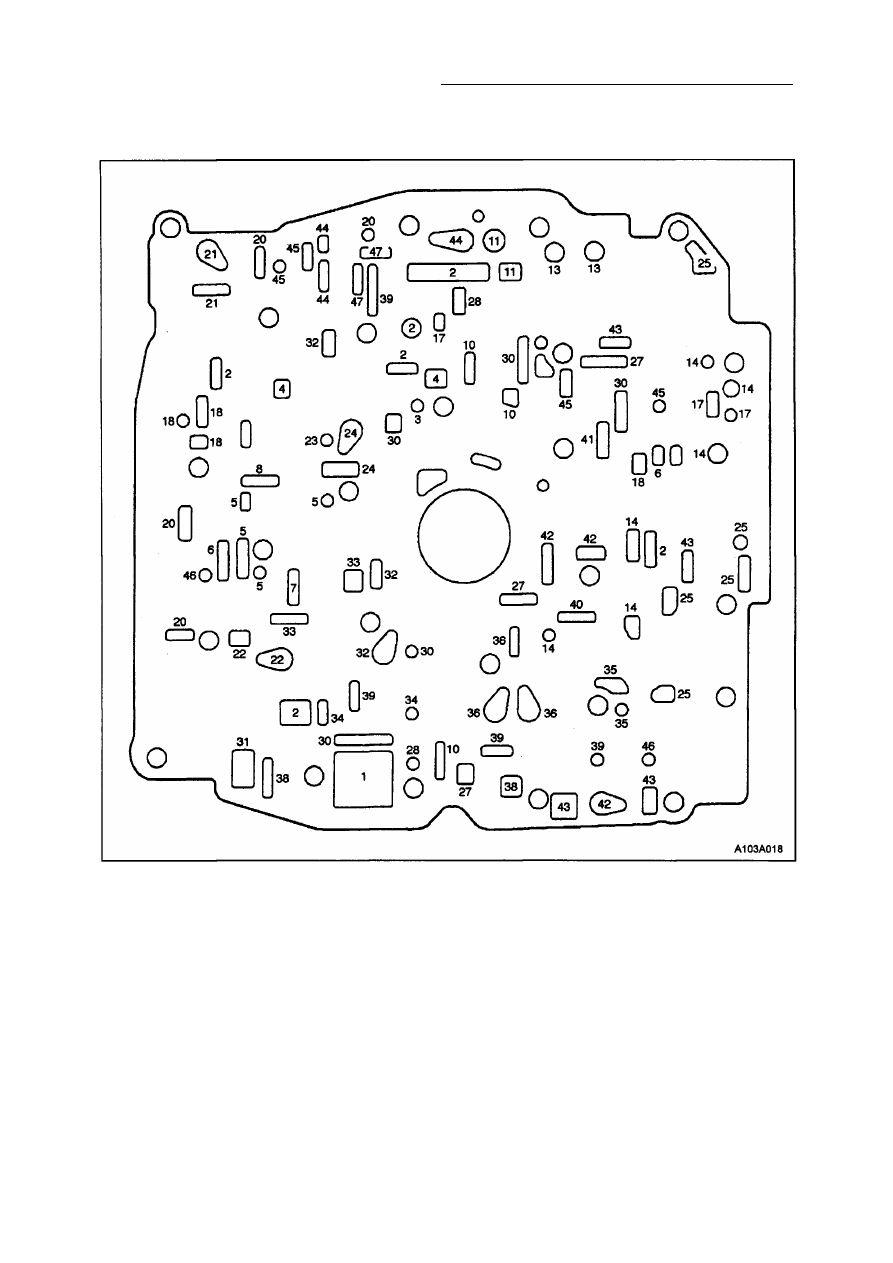

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 39 РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В ПРОКЛАДКЕ МЕЖДУ ГИДРАВЛИЧЕСКОЙ ПАНЕЛЬЮ УПРАВЛЕНИЯ И РАСПРЕДЕЛИТЕЛЬНОЙ ПЛАСТИНОЙ 1. Всасывание 2. Главная магистраль гидротрансформатора 6. Ограниченное давление подпитки гидротрансформатора 7. Включение муфты блокировки гидротрансформатора 8. Теплообменник 10. Подвод жидкости для смазки трансмиссии 11. Выходная магистраль распределителя переключения диапазонов (диапазоны 13. Выходная магистраль распределителя переключения диапазонов (диапазоны 14.Подвод жидкости к сливным гидравлическим клапанам ЭМК 17.Давление управления ЭМК В (сигнал регулятора давления по 20.Распределитель демпферов переключения 1-2/3-4 21.Подпитка распределителя демпфера переключения 1-2 22.Подпитка распределителя демпфера переключения 3-4 23.Демпфер переключения 2-3 |
