АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 27

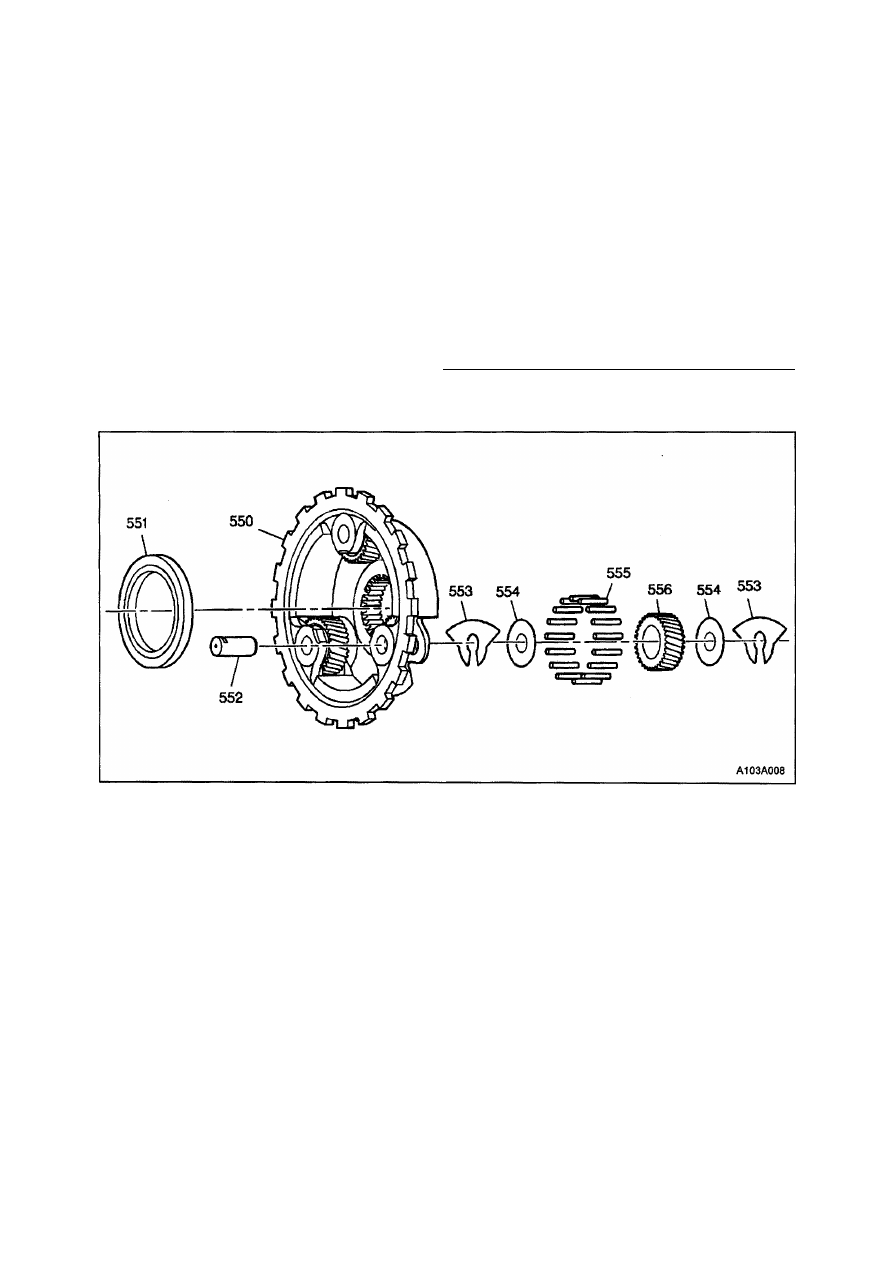

550. Водило 554. Внутренняя упорная шайба шестерни
551. Упорный подшипник 555. Игольчатый роликоподшипник
552. Ось планетарной шестерни 556. Планетарная шестерня водила
553. Упорная шайба шестерни

ПЕРВЫЙ ПЛАНЕТАРНЫЙ РЯД

5А - 28 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

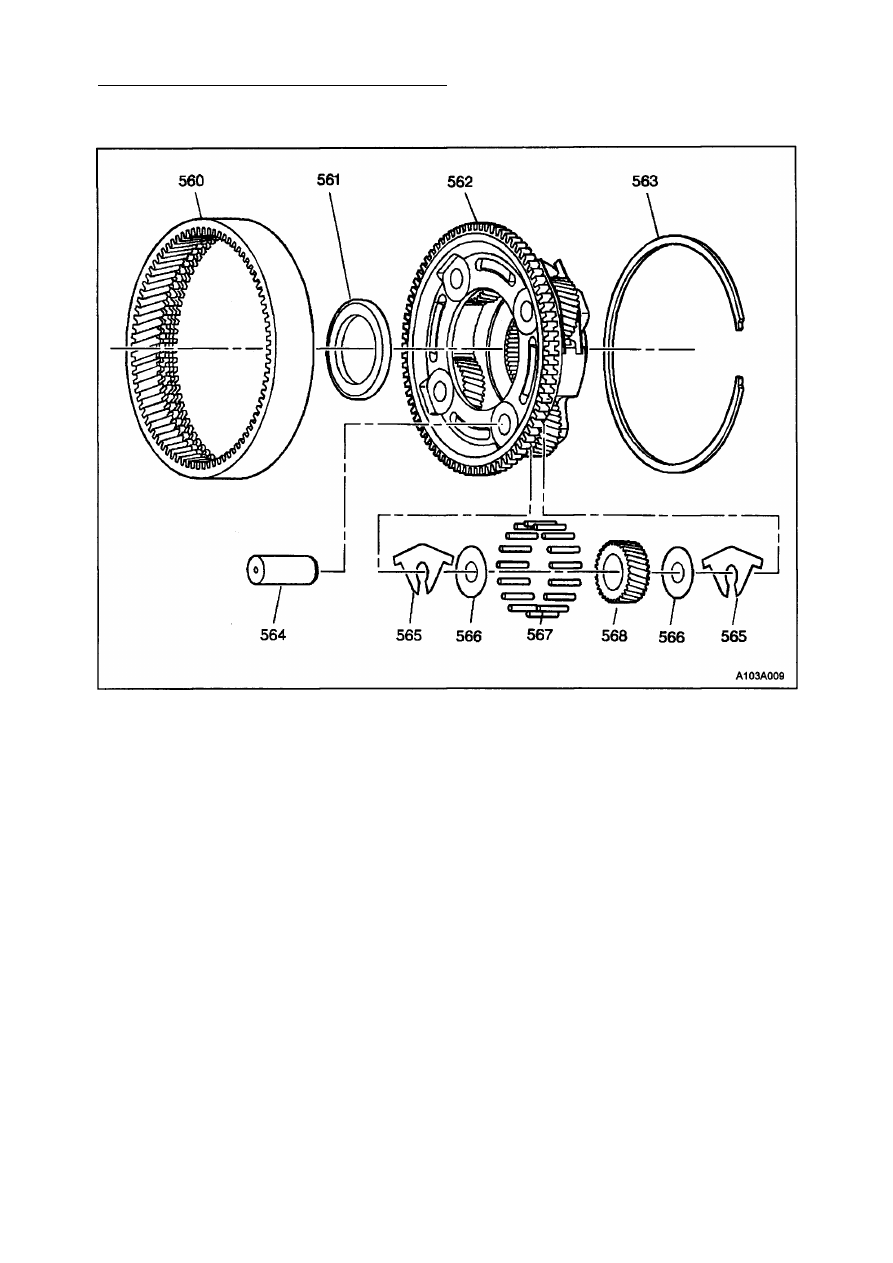

560. Эпицикл планетарного ряда
561. Упорный подшипник
562. Водило планетарной передачи
563. Пружинное кольцо
564. Ось планетарной шестерни

565. Упорная шайба шестерни
566. Внутренняя упорная шайба шестерни
567. Игольчатый роликоподшипник
568. Планетарная шестерня водила

ВТОРОЙ ПЛАНЕТАРНЫЙ РЯД

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 29

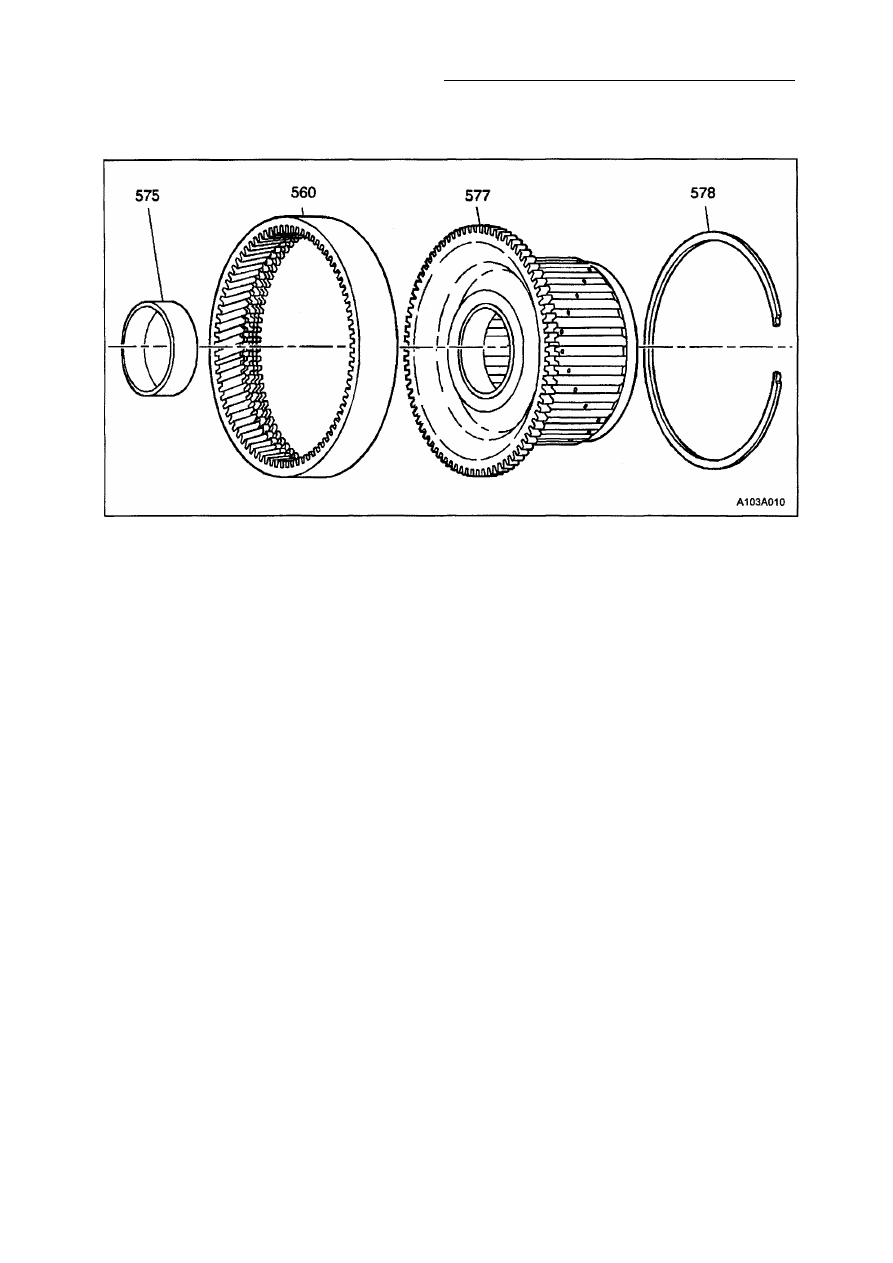

ЭПИЦИКЛ ВТОРОГО ПЛАНЕТАРНОГО РЯДА СО СТУПИЦЕЙ

ФРИКЦИОНА ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА

560. Эпицикл планетарного ряда
575. Втулка фланца

577. Зубчатый венец со ступицей

фрикциона передач переднего хода

578. Пружинное кольцо

5А - 30 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

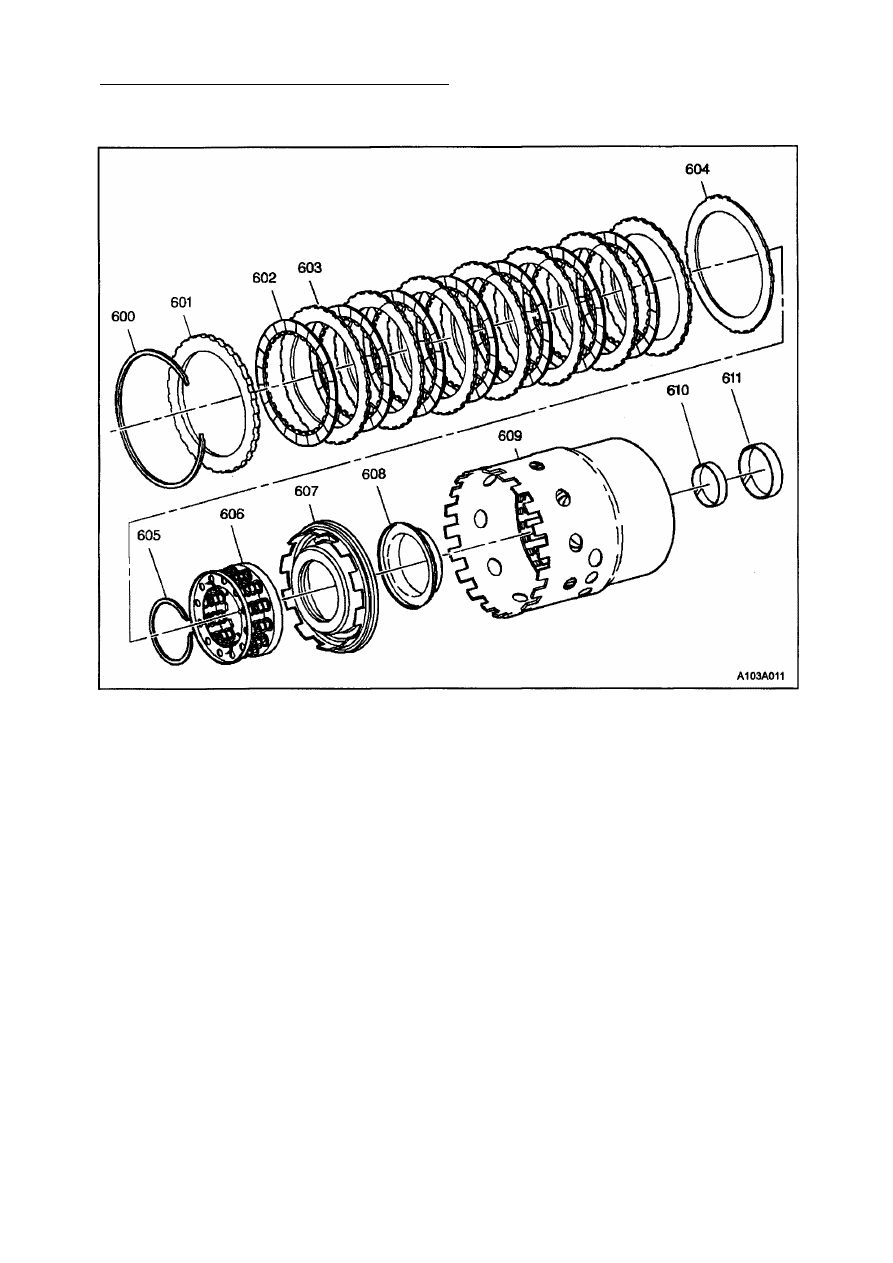

ФРИКЦИОН ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА

600. Пружинное кольцо 606. Блок возвратных пружин
601. Упорный диск 607. Поршень в сборе
602. Диск с волокнистыми накладками 608. Уплотнение и втулка в сборе
603. Стальной диск 609. Барабан фрикциона переднего хода
604. Волнистый Диск 610. Опорная втулка
605. Пружинное кольцо 611. Опорная втулка
