Chevrolet Lanos / Daewoo Lanos. Руководство - часть 13

ПЕРЕДНЯЯ ПОДВЕСКА 2С - 5

ШАРОВЫЙ ШАРНИР И КУЛАК

Осмотр  ш а р о в о г о  ш а р н и р а

1. Поднимите переднюю часть автомобиля

так, чтобы передняя подвеска свободно

свисала.

2. Захватите шину за верхнюю и нижнюю

части.

3. Подвигайте верхнюю часть шины в нап­

равлении внутрь - наружу.

4. Наблюдайте за любыми горизонтальны­

ми движениями кулака относительно
балансирного рычага.

5. Шаровые шарниры должны быть заме­

нены при обнаружении следующих сос­
тояний:

• Соединение ослабло.
• Пропускает сальник шарового шарнира.
• Шпилька шарнира отсоединена от ку­

лака.

• Шпилька шарнира ослабла на кулаке.
• Шпильку можно согнуть в ее отверстии с

помощью пальцев.

Осмотр  ш п и л ь к и
Не забудьте при каждом осмотре шарового
шарнира проверить тугую посадку шпиль­
ки в приливе кулака. Одним из способов
определения износа шпильки является
следующий: потрясите колесо и прочувст­
вуйте движение конца шпильки или зазуб-
реной гайки на приливе кулака.

Другим способом оценки шпильки на износ

является проверка крепящего момента на
зазубреной гайке. Ослабление гайки может
указывать на вдавленную шпильку или на
увеличенное отверстие в приливе кулака.

Изношенный и поврежденный шаровые
шарниры и кулаки должны быть заменены.

ПРОВЕРКА ЧРЕЗМЕРНОГО ТРЕНИЯ

Для проверки чрезмерного трения в перед­

ней подвеске применяйте следующий
способ:

1. Попросите кого-либо помочь Вам при­

поднять автомобиль за передний бампер

как можно выше.

2. Медленно опускайте бампер, давая воз­

можность автомобилю занять свою
нормальную посадочную высоту. Смот­
рите подраздел "Спецификация" данного
раздела.

3. Измерьте расстояние от земли до центра

бампера.

4. Потяните за бампер автомобиль к зем­

ле и затем медленно отпустите бампер,
давая возможность автомобилю занять

свою нормальную посадочную высоту.

5. Измерьте расстояние от земли до центра

бампера.

6. Разница между этими двумя величинами

должна быть менее, чем 12.7 мм. Если

различие превышает указанную величи­
ну, проверьте балансирные рычаги,
стойки и шаровые шарниры касательно
повреждения или износа.

2С - 6 ПЕРЕДНЯЯ ПОДВЕСКА

МЕСТОРАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

ПЕРЕДНЯЯ ПОДВЕСКА

ПЕРЕДНЯЯ ПОДВЕСКА  2 С - 7

1. Пылезащитный колпачок верхнего

подшипника.

2. Гайка штока.
3. Гайка крепления стойки к корпусу.
4. Шайба гайки штока.

5. Верхний опорный подшипник стойки.
6. Опорная шайба подшипника.
7. Пластмассовая опора.
8. Защитный кожух стойки.
9. Верхняя чашка пружины.

10. Спиральная пружина.
11. Буфер стойки.
12. Нижняя чашка.
13. Стопорное кольцо.
14. Подшипник переднего колеса.
15. Ступица переднего колеса.
16. Диск.
17. Стопорная шайба двойной гайки соеди­

нения ведущей полуоси со ступицей.

18. Двойная гайка соединения ведущей

полуоси со ступицей.

19. Стопорный винт.

20. Скоба переднего тормоза.
21. Винт крепления кожуха тормоза.
22. Шайба винта крепления кожуха

тормоза.

23. Щит тормоза.
24. Задняя втулка нижнего балансирного

рычага.

25. Чека нижнего шарового шарнира.
26. Гайка нижнего шарового шарнира.
27. Крепящий кронштейн задней втулки

нижнего балансирного рычага.

28. Болт крепящего кронштейна задней

втулки нижнего балансирного рычага.

29. Нижний шаровой шарнир.
30. Болт связующих звеньев стержня

переднего стабилизатора.

31. Уплотнительная шайба связующих

звеньев стержня переднего
стабилизатора.

32. Втулка связующих звеньев стержня

переднего стабилизатора.

33. Болт переднего крепящего кронштейна

нижнего балансирного рычага.

34. Шайба болта переднего крепящего

кронштейна нижнего балансирного
рычага.

35. Нижний балансирный рычаг.
36. Передняя втулка нижнего балансирного

рычага.

37. Корпус автомобиля.
38. Шайба гайки переднего крепящего

кронштейна нижнего балансирного
рычага.

39. Гайка переднего крепящего кронштей­

на нижнего балансирного рычага.

40. Распорка связующих звеньев стержня

переднего стабилизатора.

4 1 . Втулка стержня переднего стабилиза­

тора.

42. Болт скобы стержня переднего стаби­

лизатора.

43. Скоба стержня переднего стабилиза­

тора.

44. Стержень переднего стабилизатора.
45. Гайка связующих звеньев стержня пе­

реднего стабилизатора.

46. Гайка закрытия обоймы стойки.
47. Обойма стойки.

48. Кулак и опорная труба.

2С - 8 ПЕРЕДНЯЯ ПОДВЕСКА

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

СТЕРЖЕНЬ СТАБИЛИЗАТОРА И

ВТУЛКИ

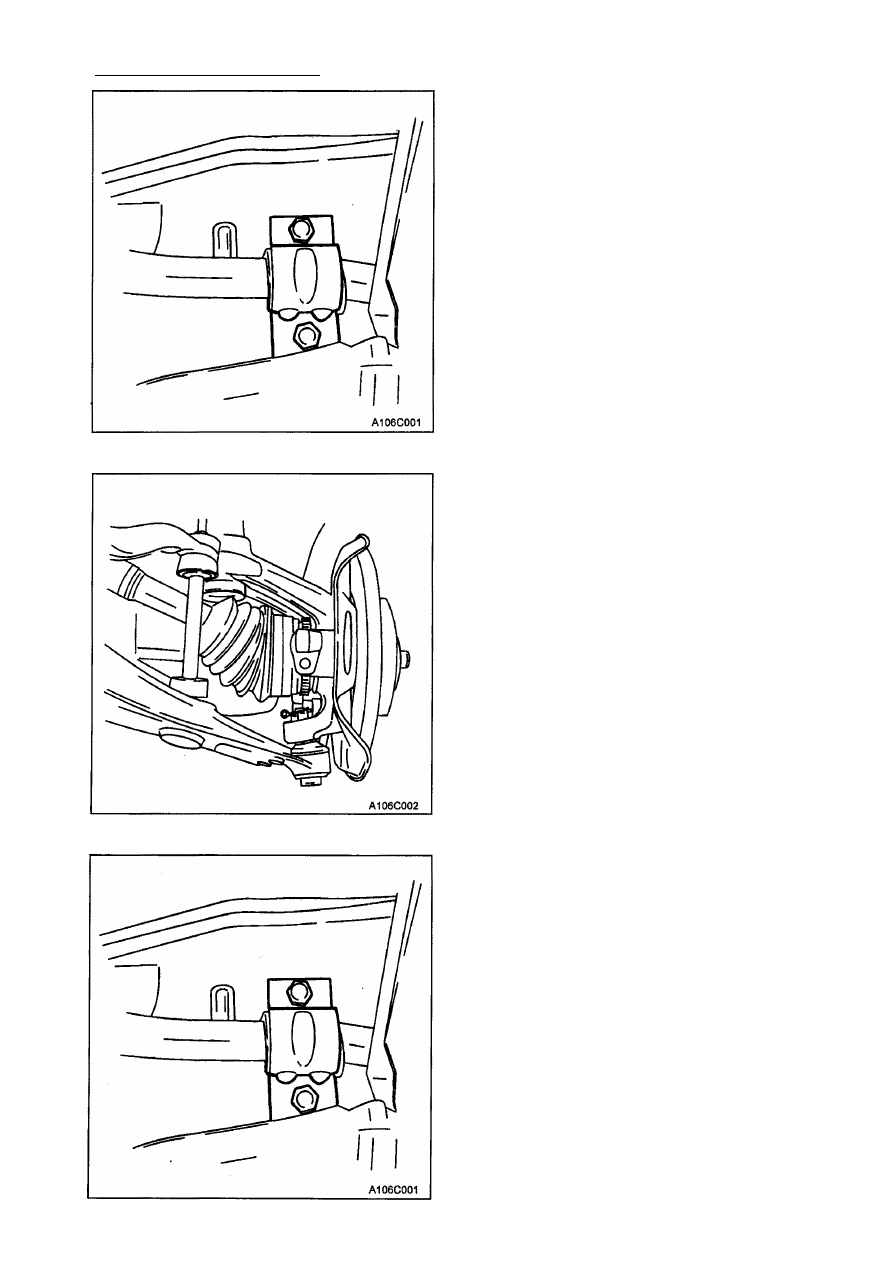

Демонтаж

1. Поднимите и хорошо зафиксируйте ав­

томобиль, давая возможность перед­

ней подвеске свободно свисать.

2. Снимите переднее колесо. Обрати­

тесь к разделу 2Е "Шины и колеса".

3. Выкрутите болты скоб для крепления

стержня стабилизатора к корпусу,
удалите скобы крепления стержня
стабилизатора и снимите втулки.

4. Отсоедините стержень стабилизатора

от нижнего балансирного рычага пос­
редством удаления связующих зве­
ньев стержня стабилизатора.

Монтаж

1. Установите стержень стабилизатора

на место.

2. Установите втулки скоб стержня ста-

бизатора, скобы стержня стабили­
затора и болты скоб для крепления
стержня стабилизатора с корпусом.
Не затягивайте болты.
