Chevrolet Silverado / GMC Sierra. Manual - part 3047







2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500



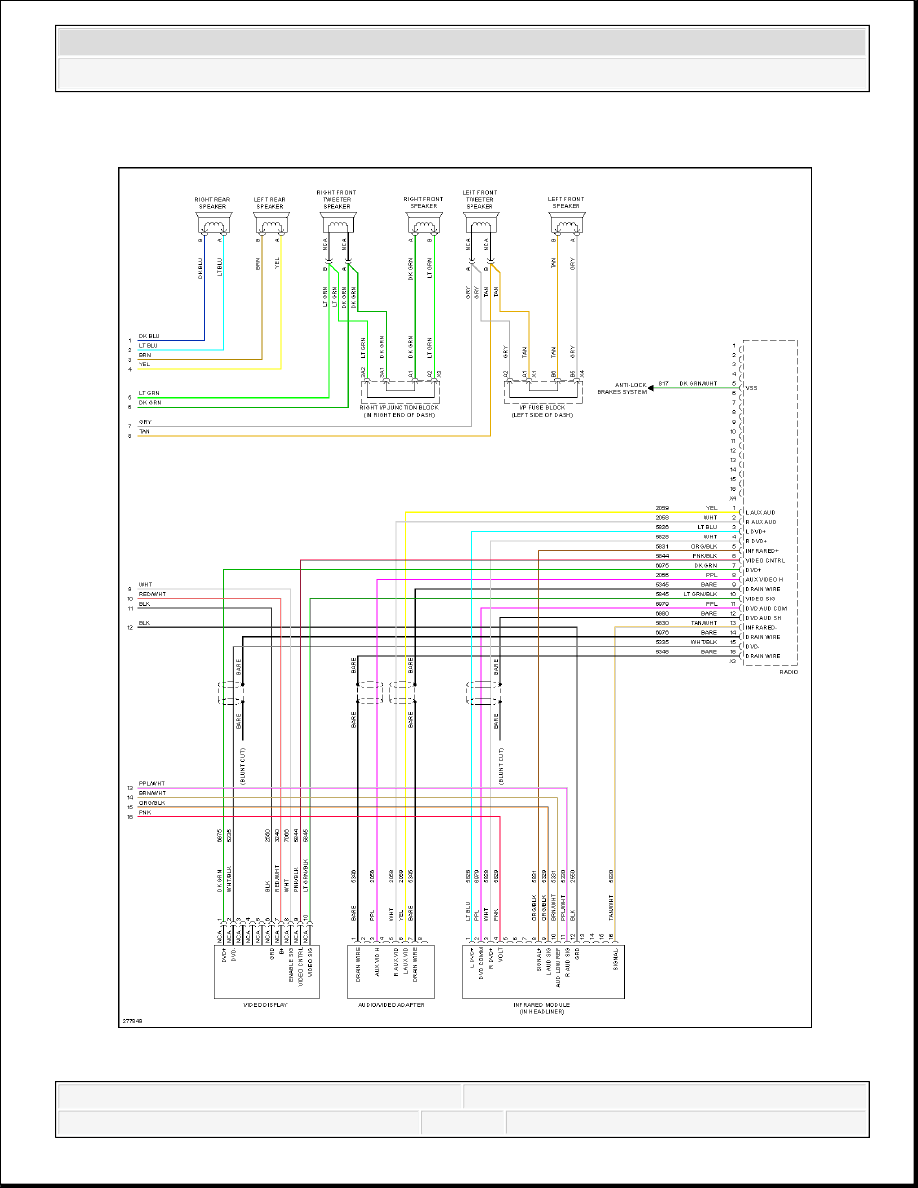

Fig. 91: Navigation Circuit, W/O Y91 & W/ UQA (3 of 3)



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500





2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500

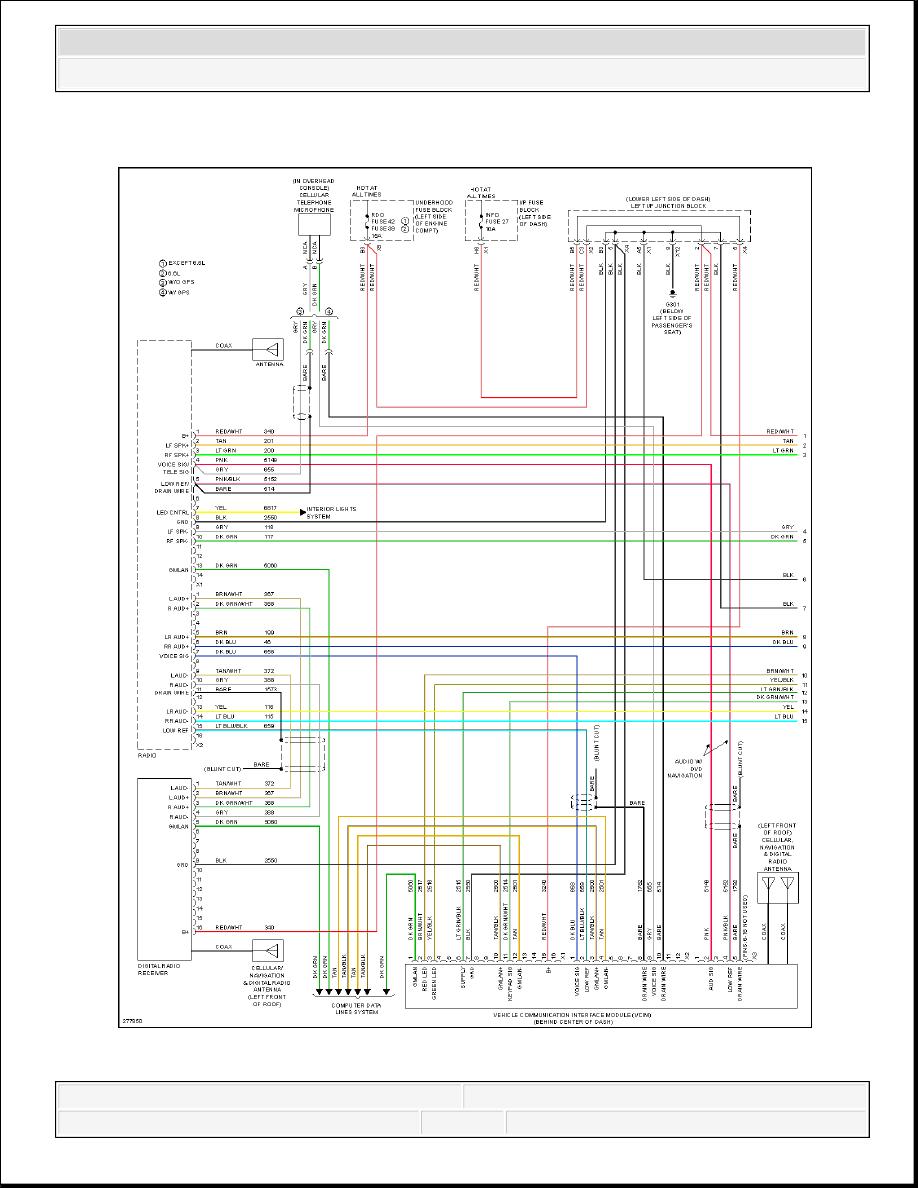

Fig. 92: Navigation Circuit, W/O Y91 & W/O UQA (1 of 3)



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500
