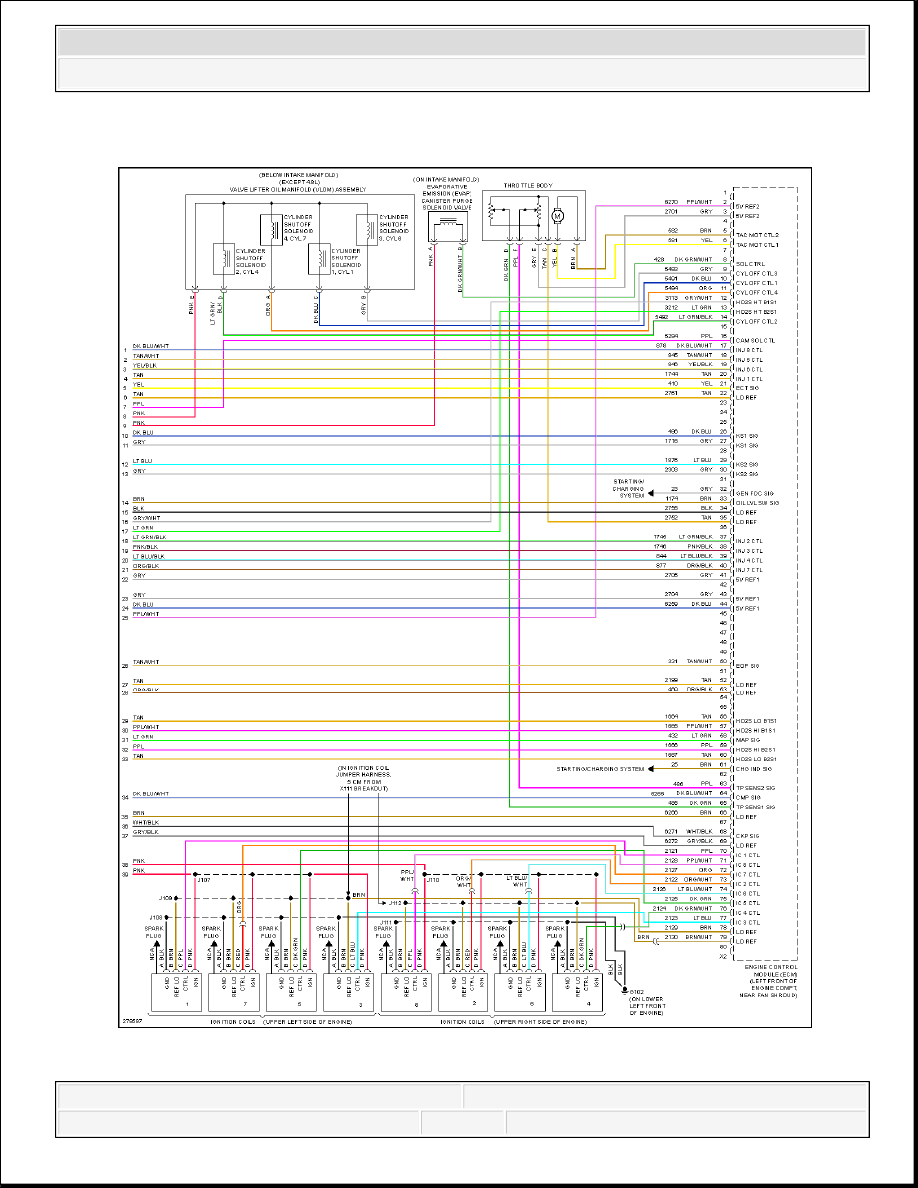

Fig. 53: 5.3L VIN M, Engine Performance Circuit (3 of 5)

2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500

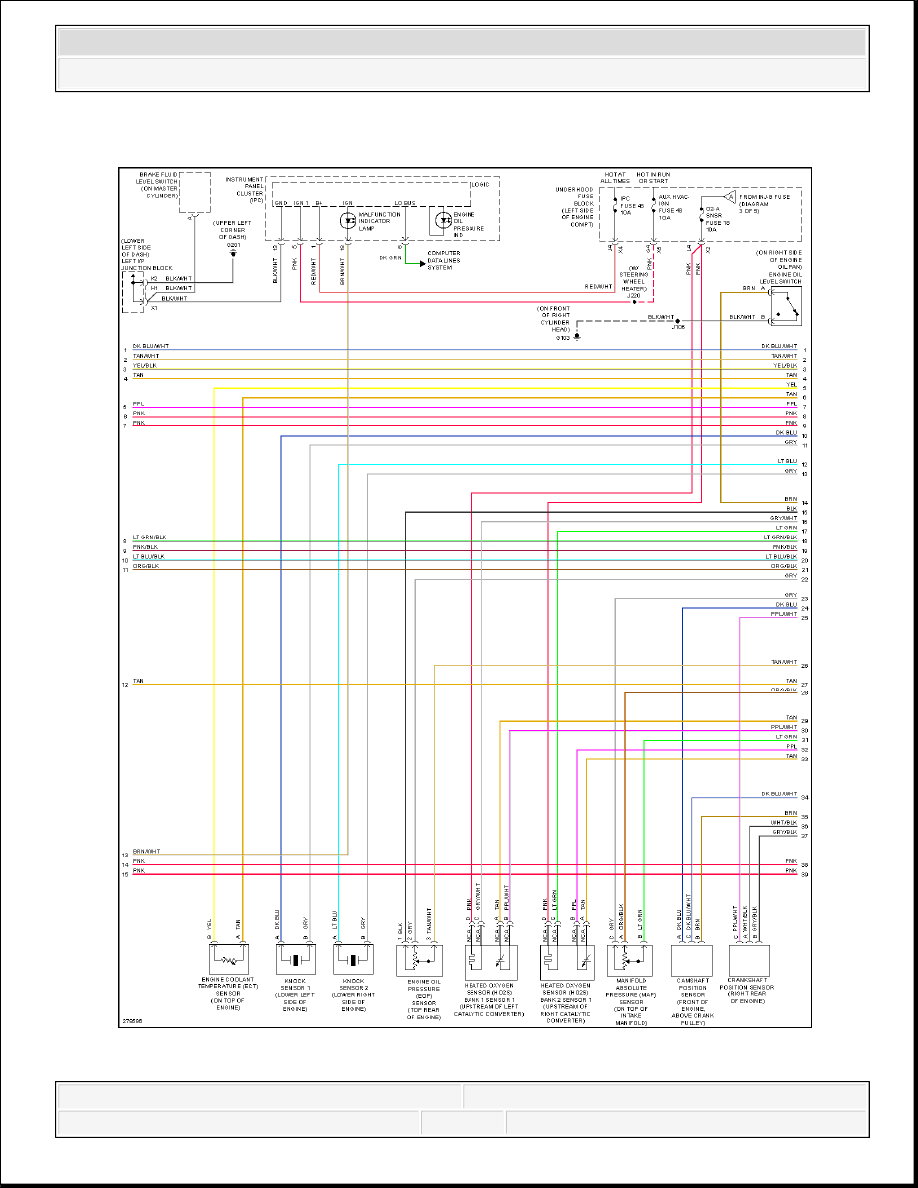

Fig. 54: 5.3L VIN M, Engine Performance Circuit (4 of 5)



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500





2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500
