Chevrolet Silverado / GMC Sierra. Manual - part 3030

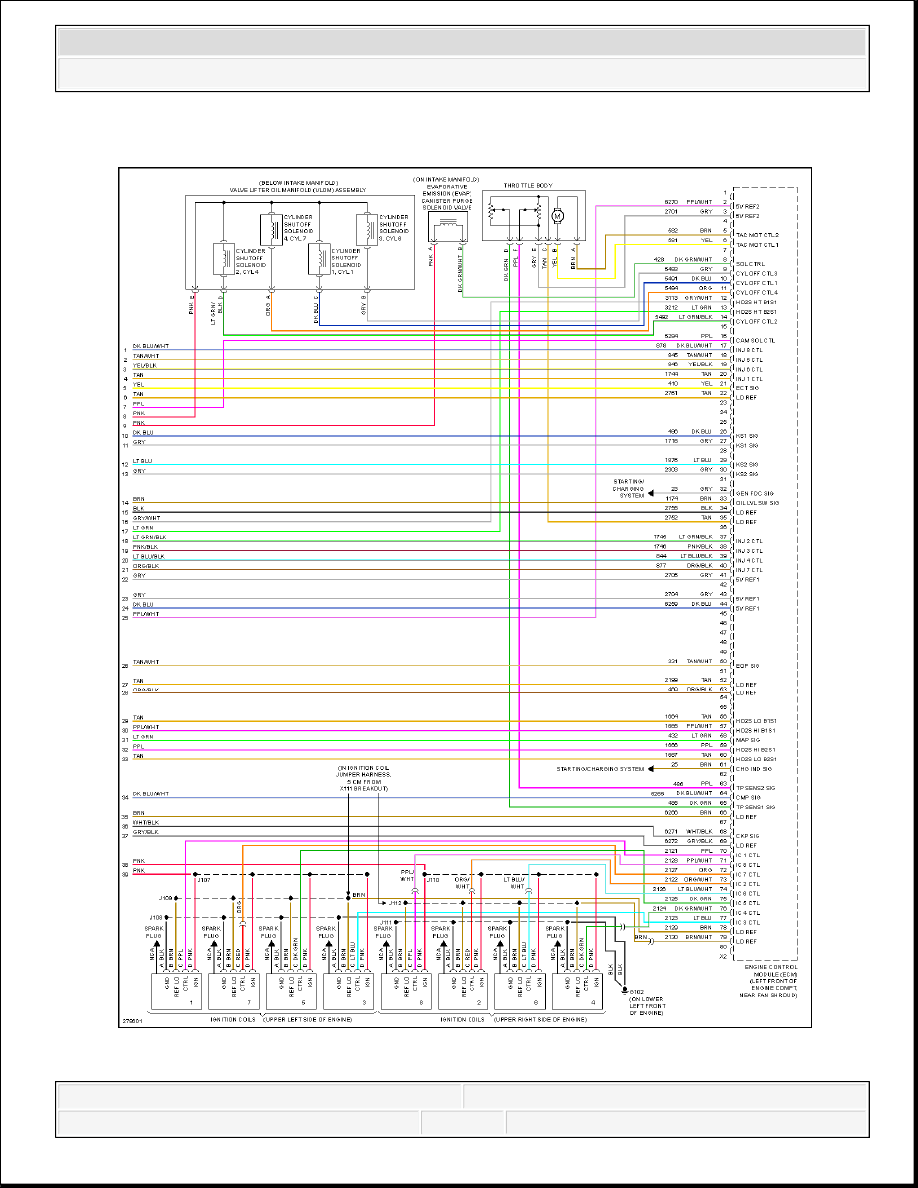

Fig. 43: 5.3L VIN 3, Engine Performance Circuit (2 of 4)

2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500



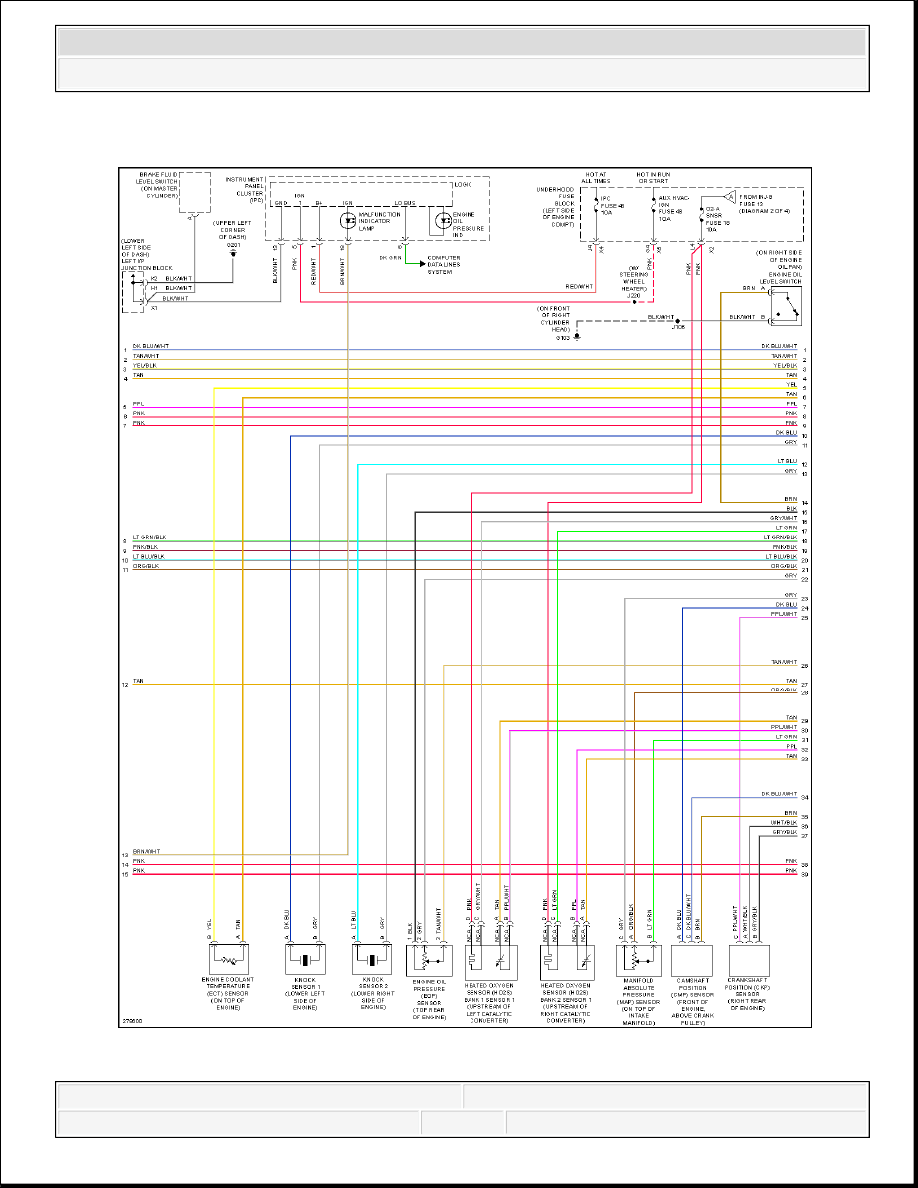

Fig. 44: 5.3L VIN 3, Engine Performance Circuit (3 of 4)



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500





2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500
