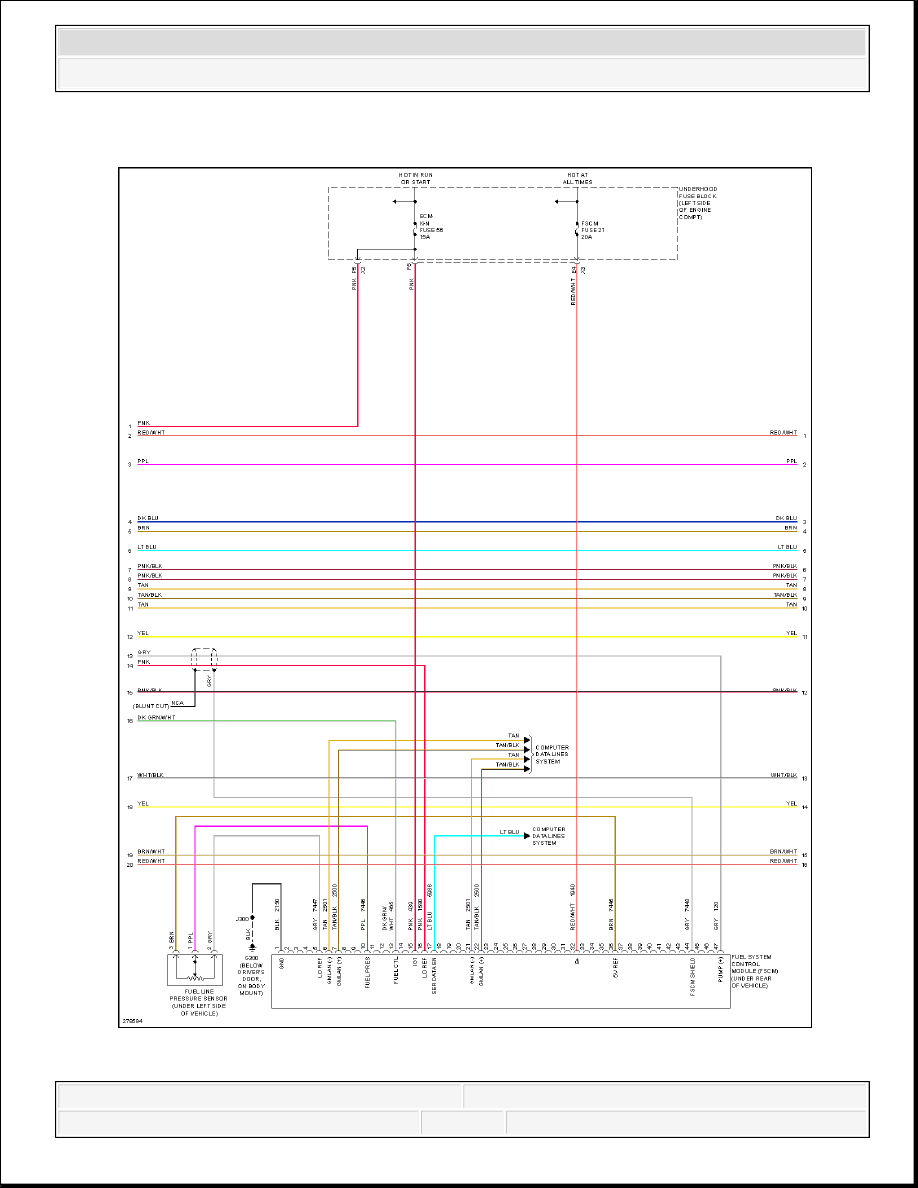

Fig. 33: 4.8L VIN C, Engine Performance Circuit (1 of 5)

2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500

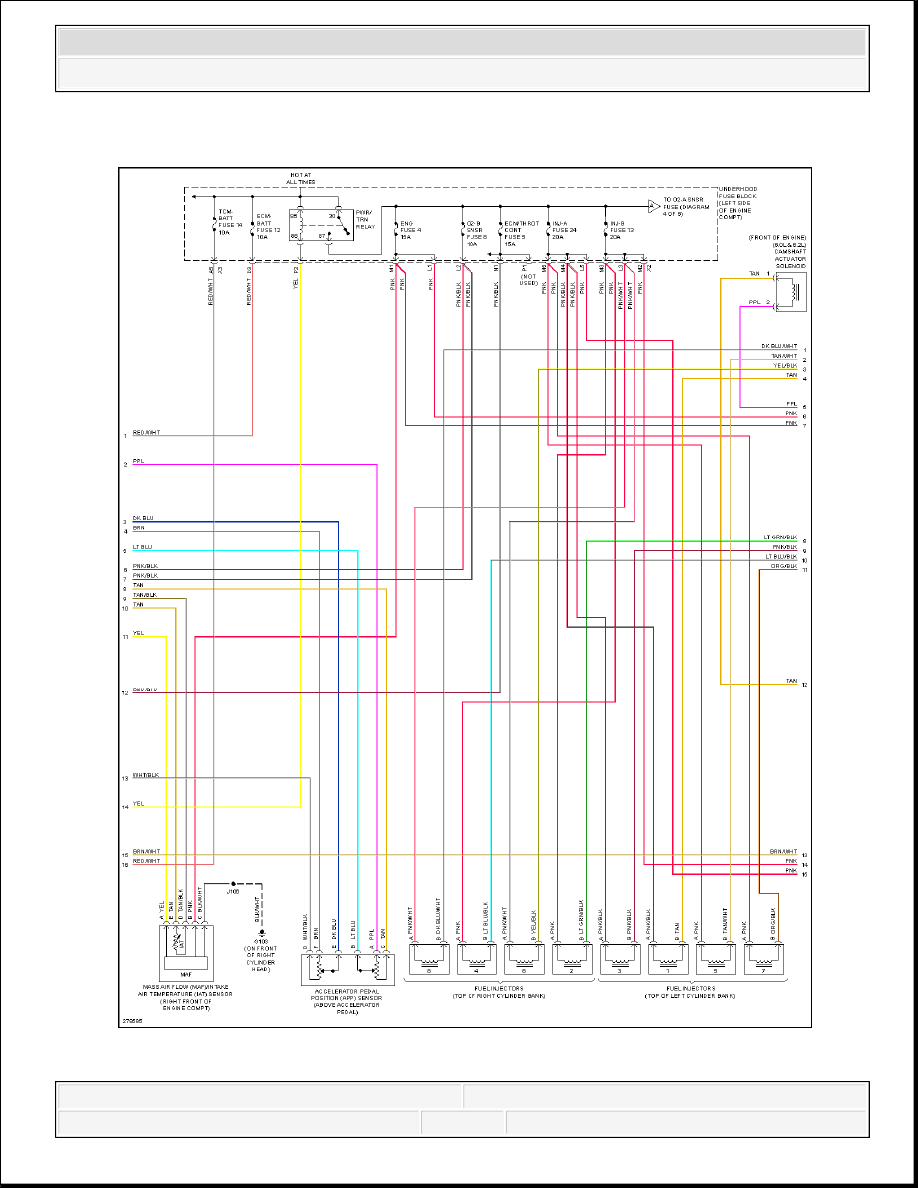

Fig. 34: 4.8L VIN C, Engine Performance Circuit (2 of 5)



2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500





2008 Chevrolet Silverado 1500

2008 SYSTEM WIRING DIAGRAMS Chevrolet - Silverado 1500
