Chevrolet Aveo. Освещение и световая сигнализация салона

Внимание: при проведении работ по снятию/установке фар и по замене ламп необходимо отключать отрицательный провод (массу) от аккумуляторной батареи (АКБ).

При установке новых ламп не прикасайтесь к колбе лампы руками, так как это может привести к выходу лампы из строя в процессе эксплуатации. В случае загрязнения колбы обязательно обезжирьте ее при помощи ватки, смоченной в спирте.

Блок-фары

Снятие

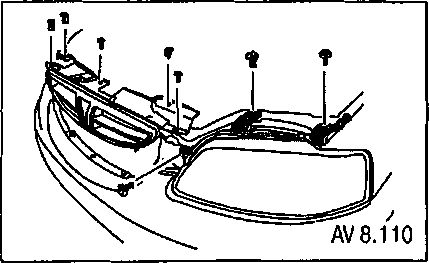

1. Открутите винты крепления и снимите решетку радиатора.

2. Открутите и снимите винты крепления фар.

3. Отсоедините электрические разъемы.

4. Снимите блок-фару.

Установка

Установка производится в порядке, обратном снятию.

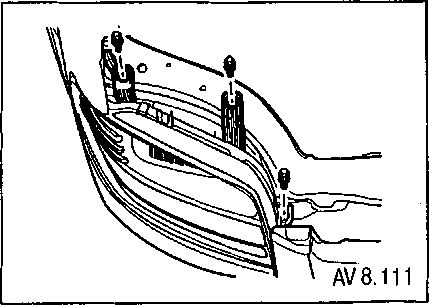

Кузов типа седан

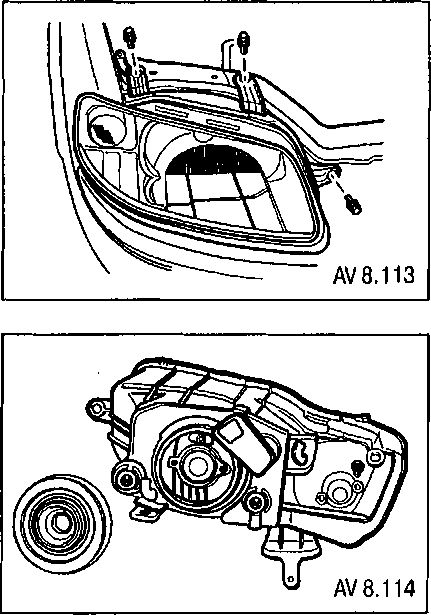

Кузов типа хетчбек

При установке затяните винты крепления блок-фары моментом 6 Нм.

Противотуманные фары

Снятие

Открутите гайки крепления противотуман-ныхфар.

Снимите противотуманные фары.

При установке затяните гайки крепления противотуманной фары моментом 3 Нм.

Замена ламп

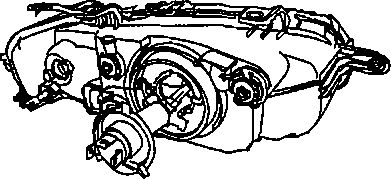

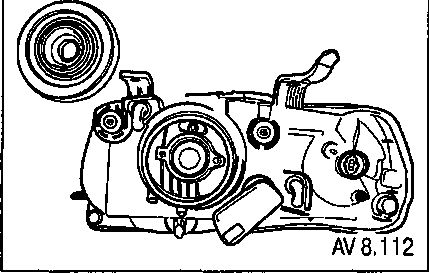

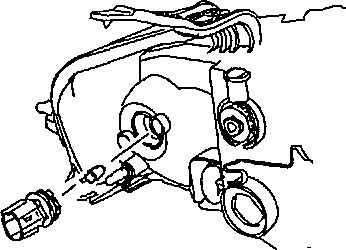

Лампа ближнего/дальнего света

1. Отсоедините электрический разъем от патрона лампы.

2. Снимите крышку, закрывающую лампу.

3. Снимите пружинный фиксатор лампы.

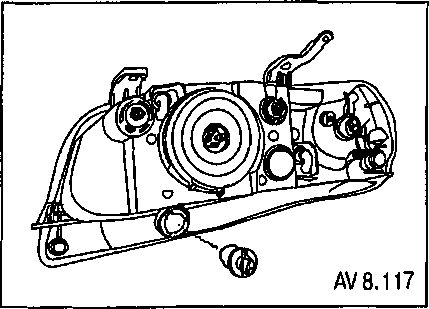

Лампа габаритных фонарей

1. Отсоедините электрический разъем от патрона лампы.

2. Поверните патрон лампы против часовой стрелки.

3. Извлеките патрон лампы из корпуса блок-фары.

4. Извлеките лампу из патрона.

Лампа указателя поворота

1. Отсоедините электрический разъем от патрона лампы.
2. Поверните патрон лампы против часовой стрелки.
3. Извлеките патрон лампы из корпуса блок-фары.
4. Нажав на лампу, поверните ее против часовой стрелки и извлеките лампу из патрона.

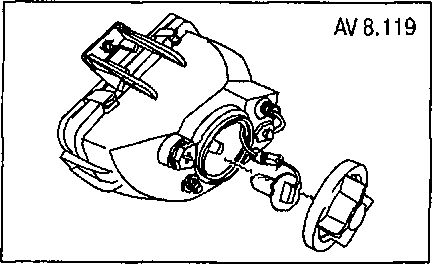

Лампа противотуманной фары (кузов типа седан)

1. Отсоедините электрический разъем от патрона лампы.
2. Поверните патрон лампы против часовой стрелки.
3. Извлеките лампу из корпуса фары.

Лампа противотуманной фары (кузов типа хетчбек)

1. Поверните пластиковую крышку против часовой стрелки и снимите ее.
2. Снимите пружинный фиксатор.
3. Извлеките лампу из корпуса фары.

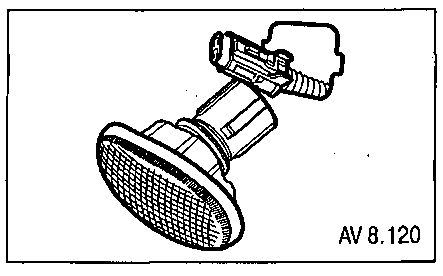

Повторители указателей поворотов

Замена лампы

1. Снимите фонарь в сборе, подав его назад.

2. Отсоедините электрический разъем.

3. Поверните патрон лампы против часовой стрелки.

4. Извлеките лампу из патрона, не поворачивая ее.

Задние комбинированные фонари

Задние комбинированные фонари включают в себя следующие секции: габариты, стоп-сигнал, указатель поворота, фонарь заднего хода, противотуманный фонарь.

Кузов типа седан
Снятие

1. Откройте крышку багажника.

2. Снимите боковую обивку багажного отсека.

3. Отсоедините электрические разъемы.

4. Открутите винты крепления и снимите блок задних фонарей.

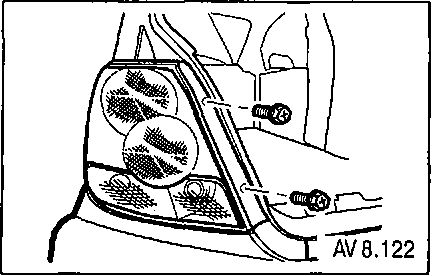

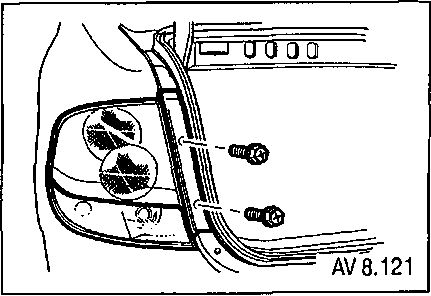

Кузов типа хетчбек

1. Откройте заднюю дверь.

2. Открутите винты крепления блока задних фонарей.

3. Извлеките блок задних фонарей, подав его вверх и на себя.

4. Отсоедините электрические разъемы.

При установке затяните винты крепления моментом 3 Нм.

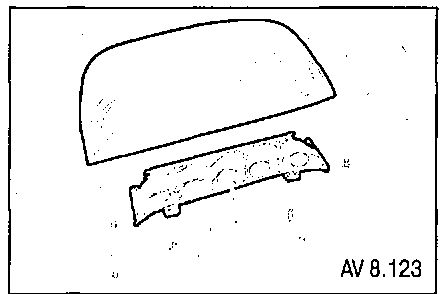

Дополнительный стоп-сигнал (седан)
Снятие

1. Откройте крышку багажника.

2. Отсоедините электрический разъем от патрона лампы.

3. Открутите винты крепления и снимите стоп-сигнал в сборе.

4. Вытащите патрон с лампой из корпуса.

5. При необходимости открутите винты крепления и разъедините корпус и рефлектор стоп-сигнала.

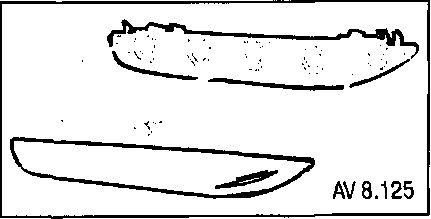

Дополнительный стоп-сигнал (хетчбек)
Снятие

1. Откройте заднюю дверь.

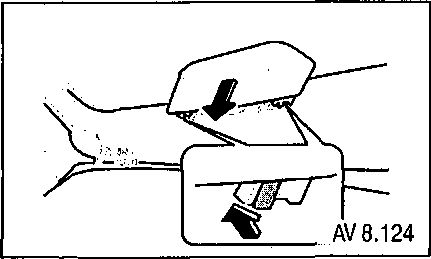

2. Опустите корпус стоп-сигнала, нажав на фиксаторы.

3. При помощи отвертки откройте крышку рассеивателя.

4. Открутите винты крепления и снимите стоп-сигнал.

5. Отсоедините электрический разъем.

6. Извлеките лампу.

При установке затяните винты крепления моментом 3 Нм.

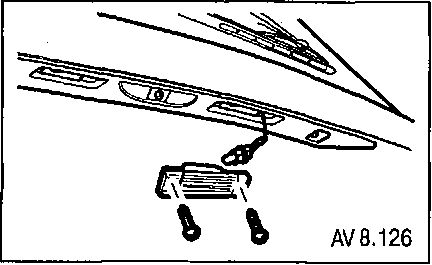

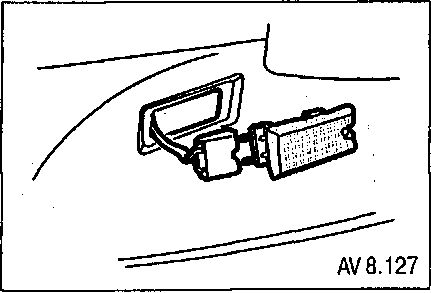

Фонарь освещения номерного знака

Снятие

1. Открутите винты крепления.

2. Снимите фонарь в сборе.

3. Извлеките патрон лампы из корпуса, повернув его против часовой стрелки.

4. Извлеките лампу из патрона.

При установке затяните винты крепления фонаря моментом 1,5 Нм.

Фонарь освещения багажного отделения

Снятие

Осторожно отжав лапки фиксации, при помощи плоской отвертки, извлеките фонарь освещения.

Отсоедините электрический разъем.

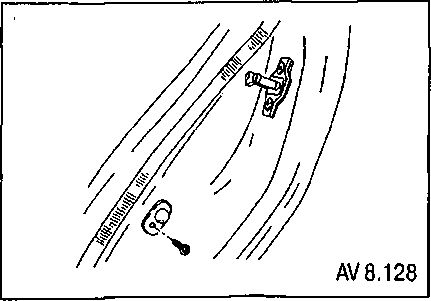

Концевой выключатель

Расположен в проеме двери. Служит для включения освещения салона при открывании двери. Момент затяжки винта крепления выключателя - 4,5 Нм.
