Chevrolet Aveo. Разборка и сборка МКПП D16

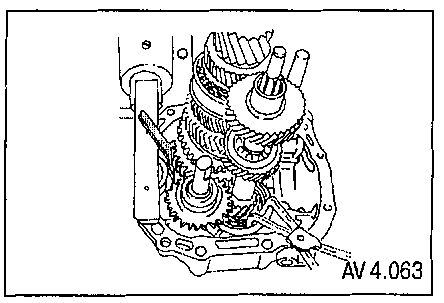

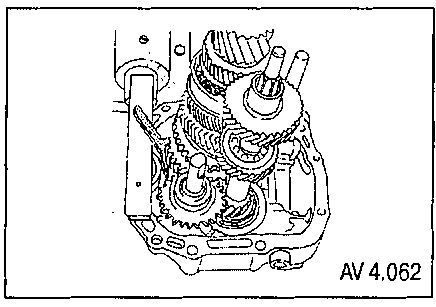

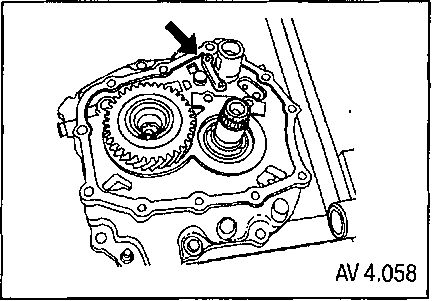

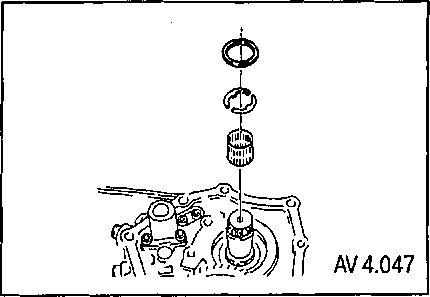

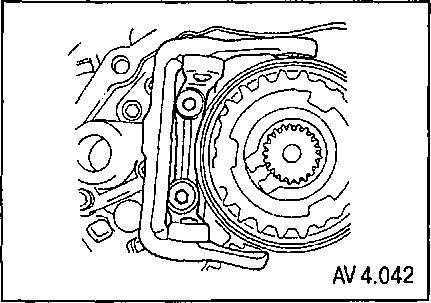

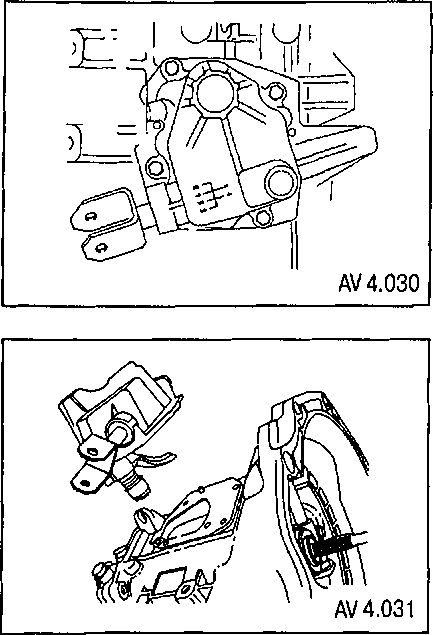

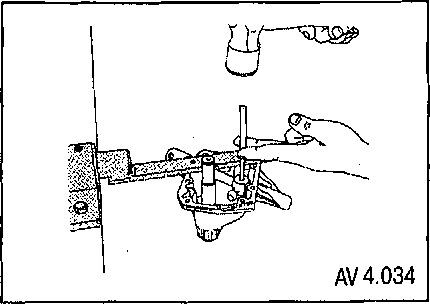

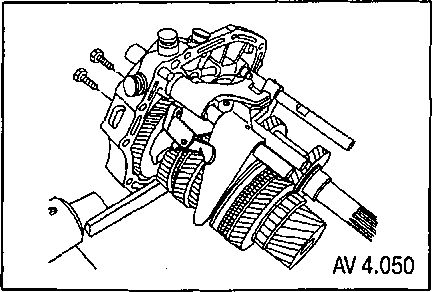

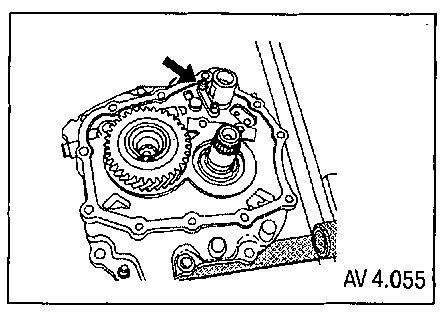

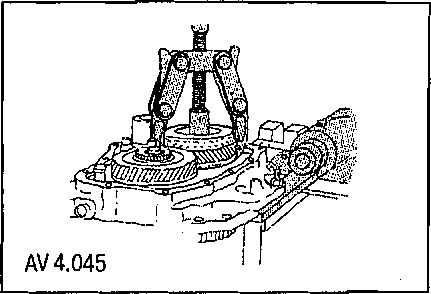

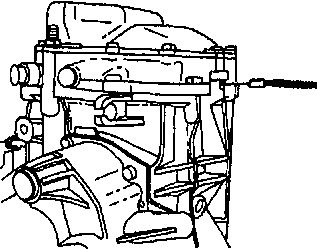

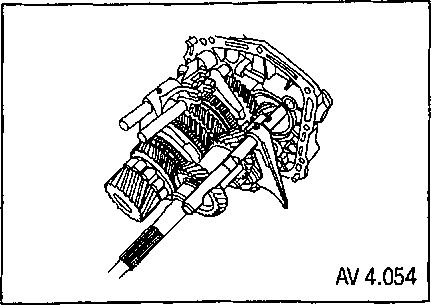

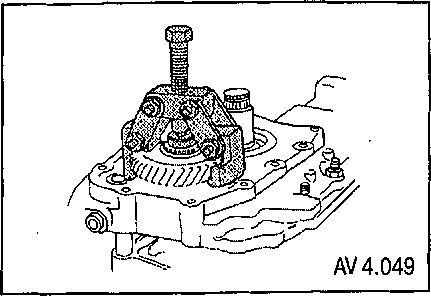

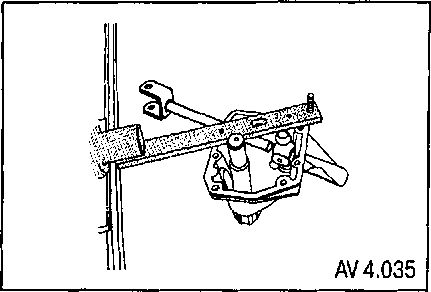

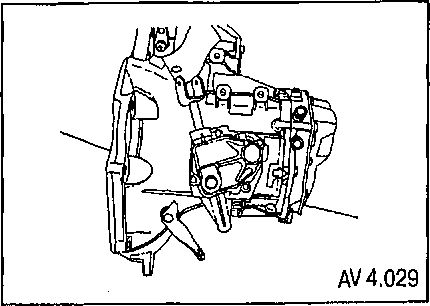

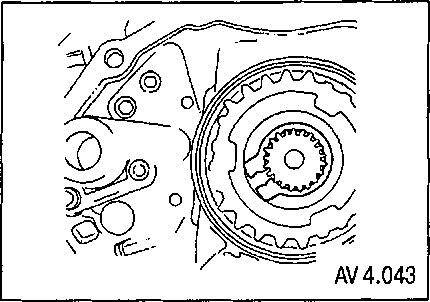

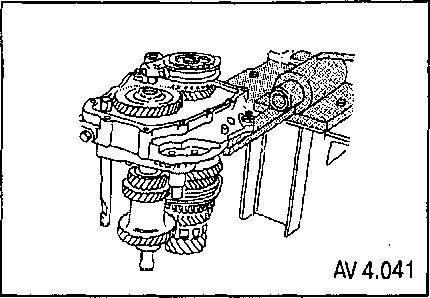

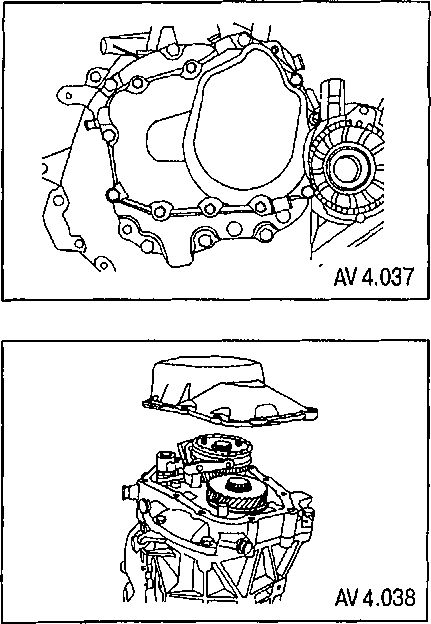

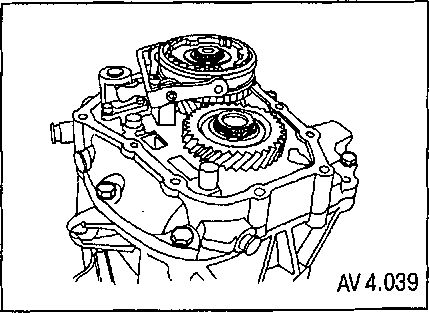

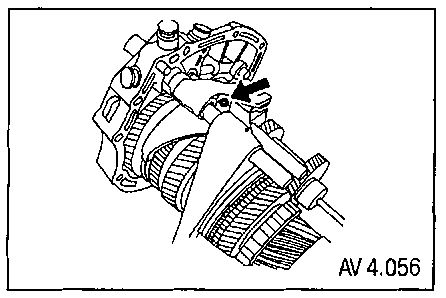

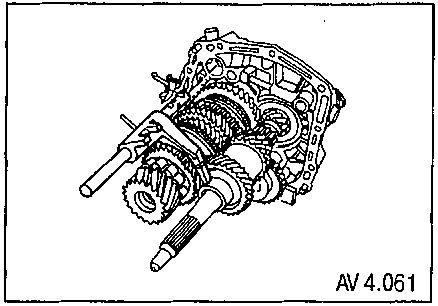

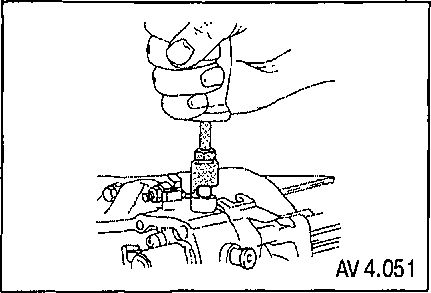

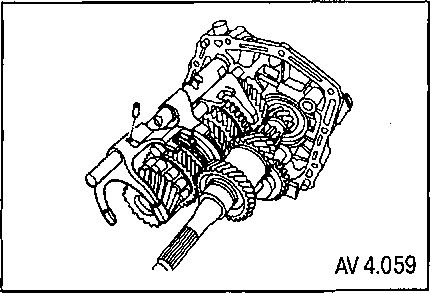

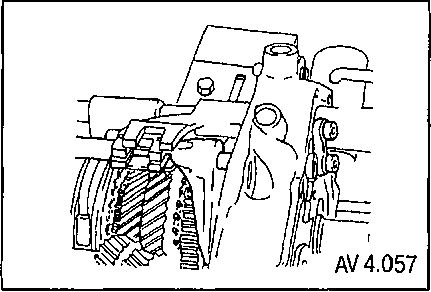

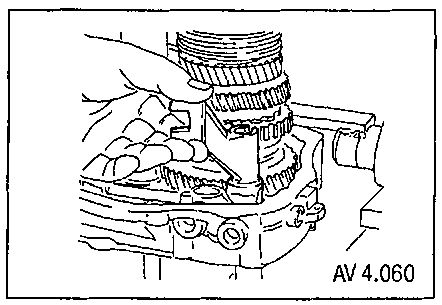

Разборка 1. Снимите коробку передач с автомобиля. 2. Снимите пробку маслозаливного отверстия. 3. Снимите крышку рычага переключения передач. 4. Установите крышку рычага на технологическом кронштейне. 5. Установите приспособление КМ-552 на основание КМ-113-2. 6. Снимите стопорное кольцо, втулку, пружину и промежуточный рычаг. 7. Извлеките штифт рычага переключения. 8. Снимите шток переключения и рычаг переключения. 9. Открутите винт и снимите датчик спидометра. 10. Снимите крышку коробки передач. 11. Включите вторую передачу. 12. Открутите винты крепления корпуса подшипников. 13. Снимите корпус подшипников совместно с валами. 14. Включите заднюю передачу. 15. Закрепите опору подшипников в приспособлении. 16. Снимите болты и вилку включения 5-й передачи. 17. Снимите стопорное кольцо блока шестерен 5-й передачи ведомого вала. 18. Снимите муфту включения 5-й передачи и ступицу муфты. 19. Снимите ведомую шестерню 5-й передачи. 20. Снимите бронзовое блокирующее кольцо синхронизатора 5-й передачи 21. Снимите игольчатый подшипник, стопорное кольцо и упорные шайбы. 22. Снимите стопорное кольцо ведущей шестерни 5-й передачи. 23. Снимите ведущую шестерню 5-й передачи. 24. Снимите болты и соединитель 5-й передачи с опорной пластины с помощью упора. 25. Снимите фиксаторы переключающего штока 4-й передачи. 26. Удалите пружину и фиксирующий палец из малого отверстия. 27. Удалите штифт из узла шток/вилка передачи заднего хода. 28. Снимите узел шток/вилка передачи заднего хода с опорной пластины. 29. Выкрутите винты из поддерживающего кронштейна. 30. Извлеките удерживающий штифт вилки 1-й и 2-й передач. 31. Тяните шток 1-й и 2-й передач наружу до тех пор, пока он не выйдет из корпуса подшипников. 32. Снимите поддерживающий кронштейн. 33. Снимите удерживающий штифт вилки 3-й и 4-й передач и шток 3-й и 4-й передач. 34. Снимите рычаг 5-й передачи. 35. Снимите шток 1-й и 2-й передач. 36. Нажмите стопорное кольцо, удерживающее ведомый вал, и зафиксируйте его. 37. Держите стопорное кольцо открытым на основании ведущего вала, используя для этого расширитель стопорных колец. 38. Снимите узел ведомого вала и узел входного вала с опорной пластины.
