Chevrolet Aveo. Снятие и установка распределительного вала двигателя 1,5 л SOHC

Снятие

1. Снимите зубчатый ремень.

2. Отключите вентиляционную трубку на крышке газораспределительного механизма.

3. Снимите винты клапанной крышки.

4. Снимите клапанную крышку.

5. Снимите прокладку клапанной крышки.

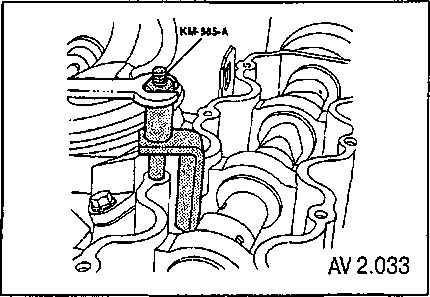

6. Установите приспособление для сжатия клапанной пружины.

7. Снимите роликовые нажимные рычаги (рокеры) с помощью приспособления для сжатия клапанных пружин.

Примечание. Будьте максимально осторожны, чтобы не допустить царапин, забоин или иного рода повреждения распределительного вала. Такие повреждения могут ухудшить эксплуатационные характеристики автомобиля.

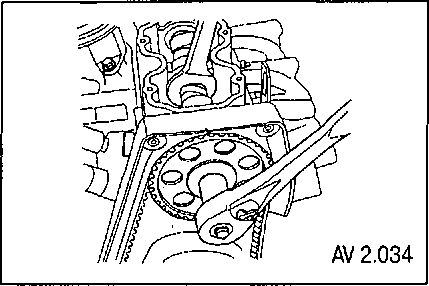

8. Удерживая распределительный вал, отверните винт зубчатого шкива распределительного вала.

9. Снимите зубчатый шкив распределительного вала.

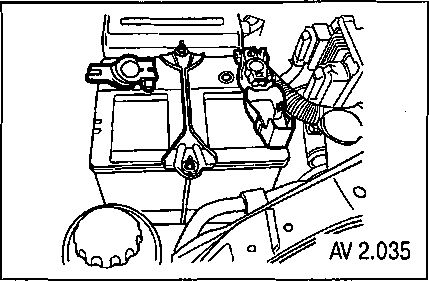

10. Отключите отрицательный кабель аккумуляторной батареи.

11. Снимите АКБ и ее полочку.

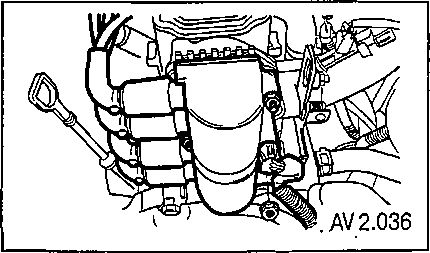

12. Отключите разъем катушки зажигания системы зажигания.

13. Отключите провода от катушки.

14. Извлеките гайки крепления катушки зажигания.

15. Снимите катушку зажигания.

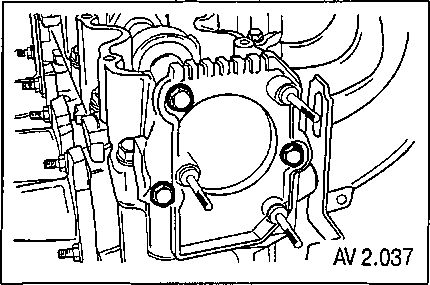

16. Снимите винты установочной пластины катушки зажигания.

17. Снимите установочную пластину катушки зажигания.

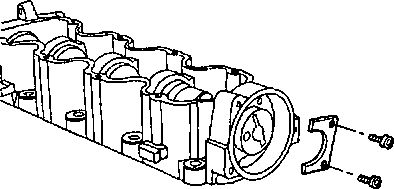

18. Снимите винты осевого фиксатора распределительного вала.

19. Снимите осевой фиксатор распределительного вала.

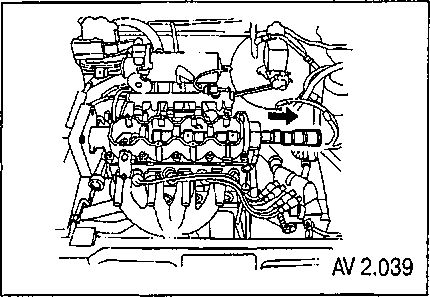

20. Извлеките распределительный вал.

Установка

1. Установите распределительный вал.

2. Установите осевой фиксатор распределительного вала.

3. Затяните винты осевого фиксатора распределительного вала моментом 10 Нм.

4. Измерьте осевой разбег распределительного вала. Он должен составлять 0,09-0,21 мм.

5. Установите установочную пластину катушки зажигания.

6. Закрепите винтами установочную пластину катушки зажигания, затянув их моментом 10 Нм.

7. Установите катушку зажигания.

8. Затяните винты крепления катушки зажигания моментом 10 Нм.

9. Подключите провода к катушке зажигания.

10. Подключите разъем катушки зажигания.

11. Установите аккумуляторную батарею и ее полочку.

12. Подключите отрицательный кабель аккумуляторной батареи.

13. Установите зубчатый шкив распределительного вала.

14. Прочно удерживая распределительный вал на месте, установите винт зубчатого шкива распределительного вала и затяните его моментом 45 Нм.

15. Установите роликовые рычаги.

16. Установите клапанную крышку.

17. Затяните винты клапанной крышки моментом 9 Нм.

18. Подключите шланг вентиляции картера к крышке газораспределительного механизма.

19. Установите зубчатый ремень.
