Chery QQ6 (Body Accessories and Dimensions). Service Manual - part 11

161

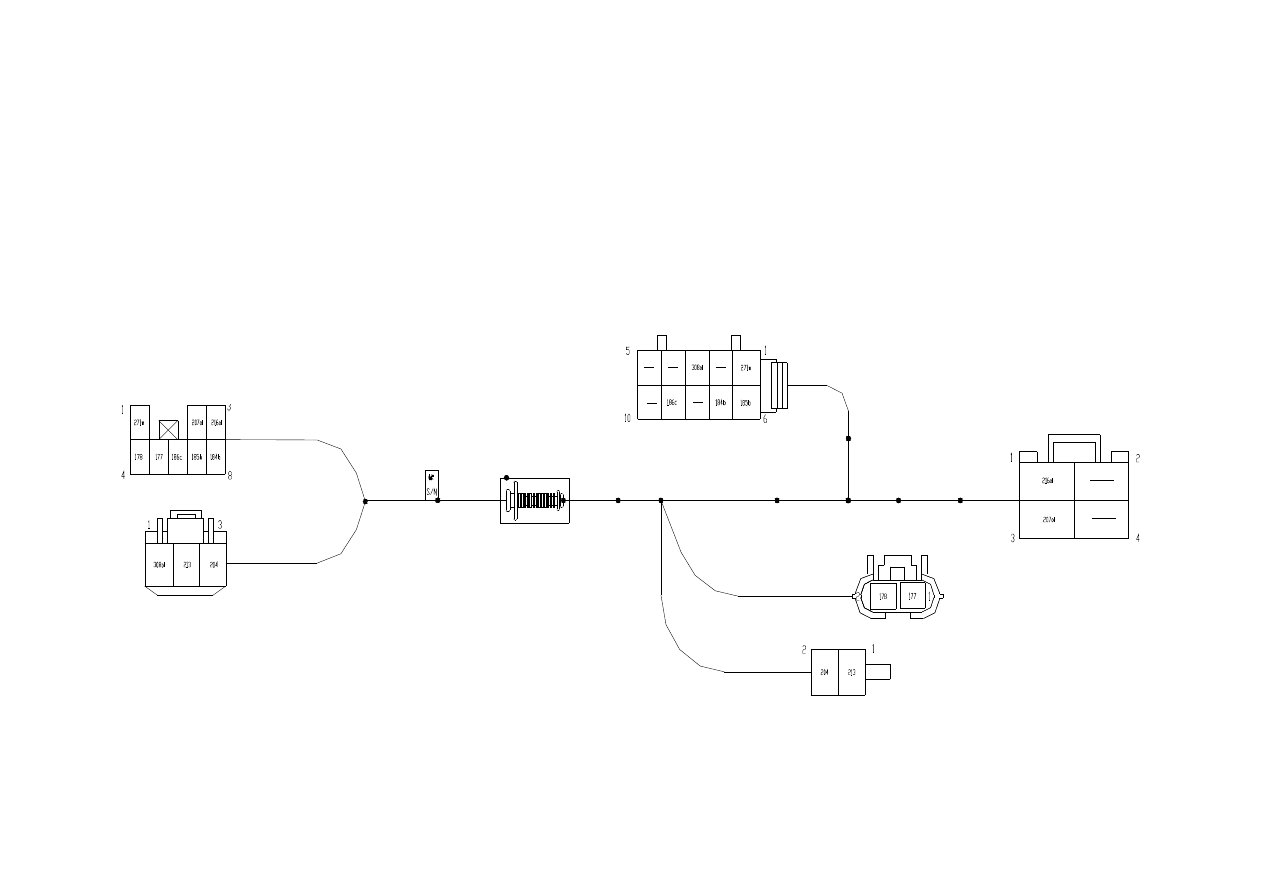

Section 9  Rear Door Harness

I. Schematic Diagram of Harness

接室内线
束插件B

接室内
线束A

右后窗开关

右后扬声器

右后门锁

Rear Right Door Lock

Rear Right Window Switch

Rear Window Motor

Rear Right Speaker


To Interior Harness
Connector B

To Interior Harness
Connector A

162

II. Main Connectors Description










No

Connector Description

Number of Pin  Connection

Remark

1

Connect  to  interior    harness

connector B

8

Interior harness B



2

Right  rear  window  switch

connector

10

Right  Rear  Window

Switch



3

Rear right door lock connector

4

Rear right door lock



4

Connect  to  interior  harness

connector A

3

Interior harness A



5

Right rear speaker connector

2

Right rear speaker



6

Rear window motor connector

2

Rear window motor



163



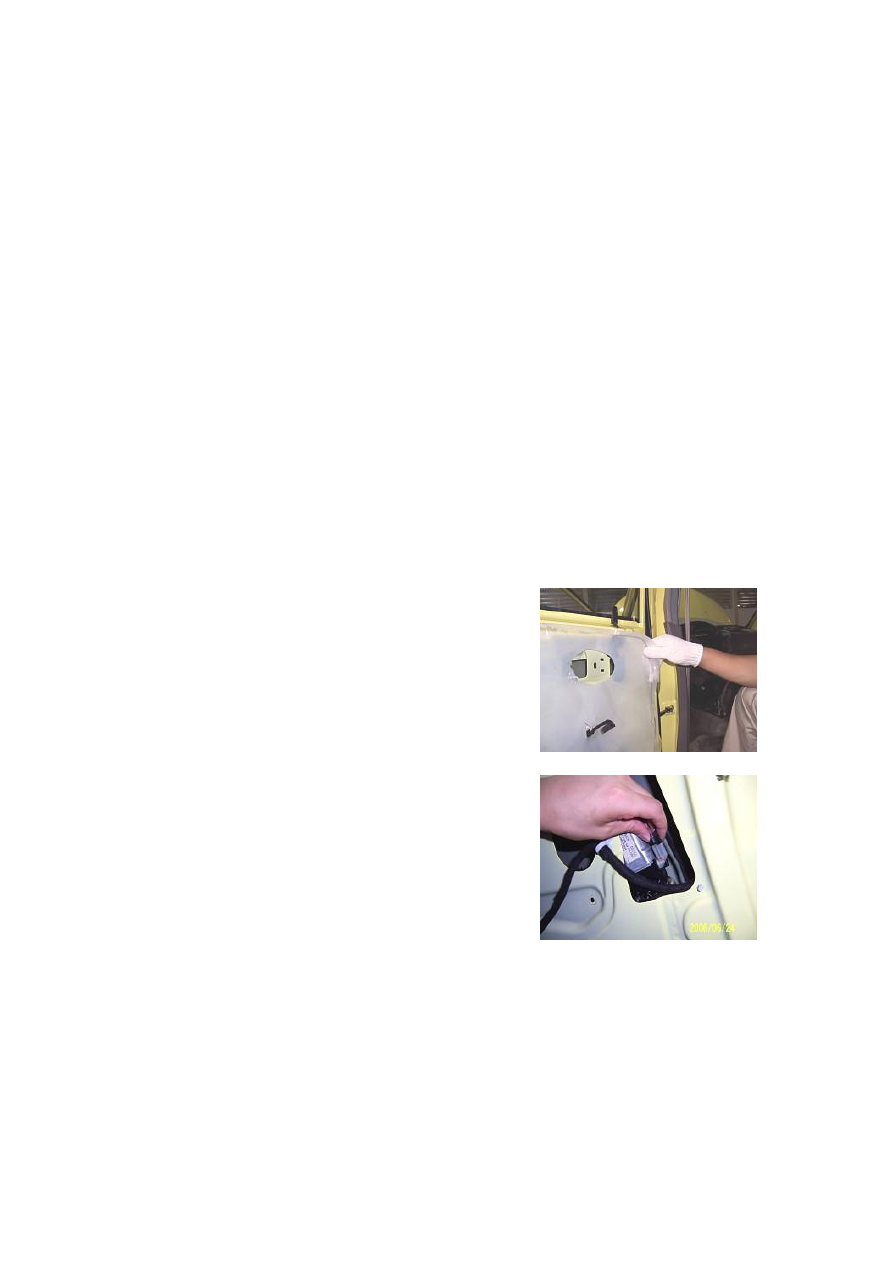

III.  Disassembly/Reassembly  of  Rear  Left
Door Inner Harness

Part Number: S21-3724180

(I). Preparation

Tools:

socket wrench, cross screwdriver, flat head screwdriver

(II). Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

1. Removal.

1.1. Remove the rear left door inner guard plate . (See

Disassembly/Reassembly of Door Inner Guard Plate)

1.2. Take off the rear left door inner protective film.













1.3. Pull out the lift motor connector.



















164



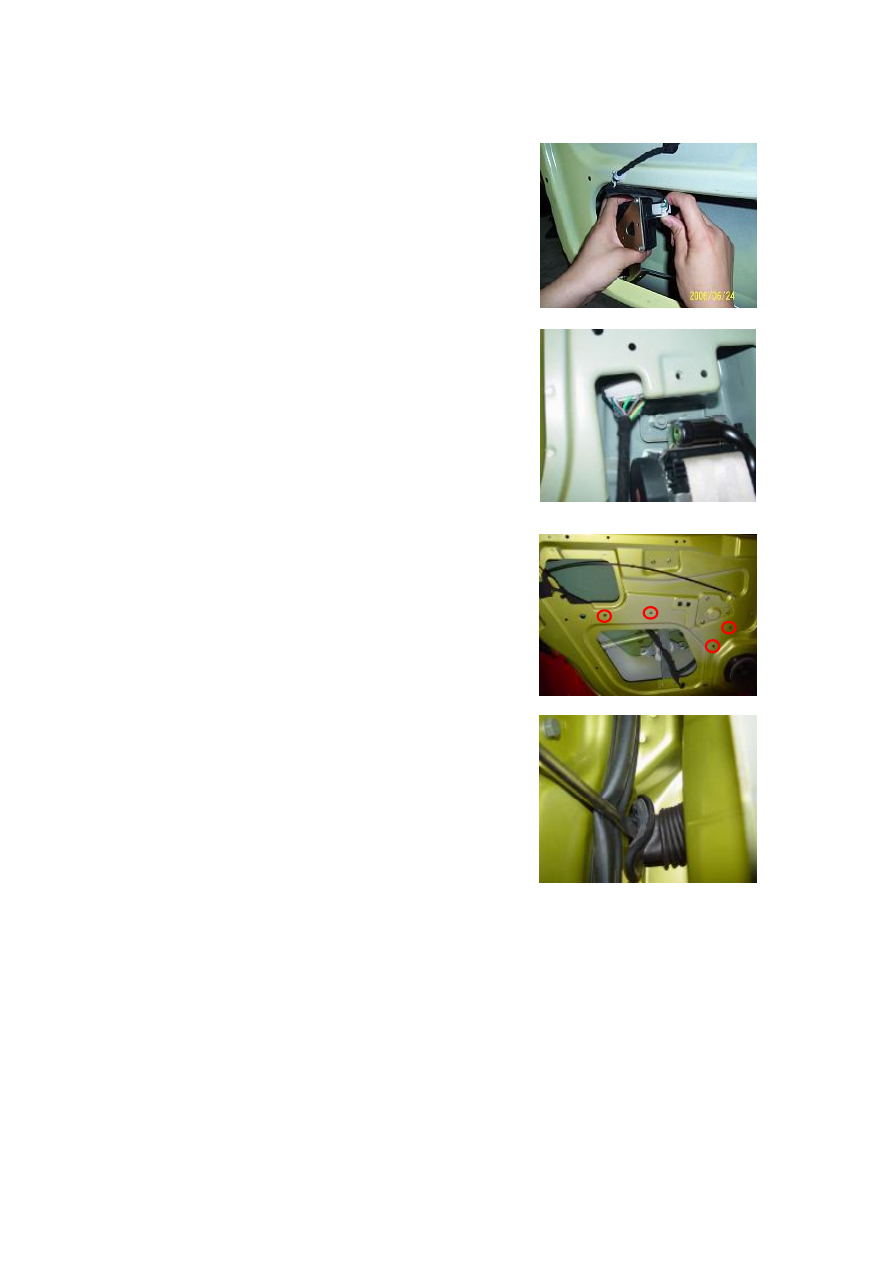

1.4. Pull out the door lock harness connector.















1.5.  Pull  out  the  Door  Inner  harness  and  vehicle

interior harness connectors.















1.6. Unclench the harness fixing clips.













1.8. Unclench the Door Inner harness rubber jacket.

1.9.  Take  off  the  harness  assy.  from  the  internal  of

door.











2. Installation.

Install it in the reverse order of removal.





IV.  Disassembly/Reassembly  of  Rear  Right
Door Inner Harness

1. Removal.

Refer to Removal of Rear Left Door Inner Harness.

2. Installation.

Install it in the reverse order of removal.





165

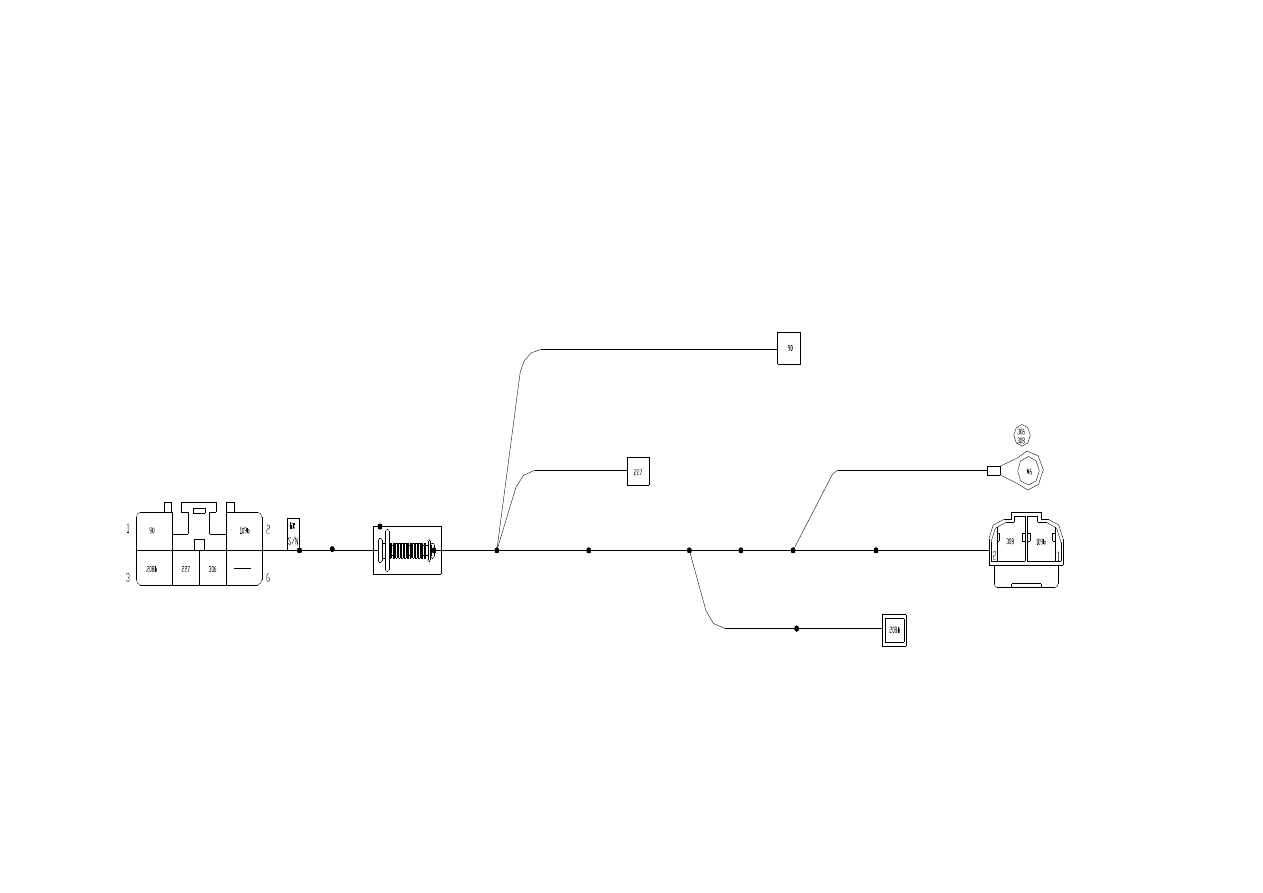

Section 10  Back Door Harness

I. Schematic Diagram of Harness



后背门接
触开关

牌照灯

搭铁

高位制动灯

接后除霜正极线束

接室内线束

To Interior Harness

High-Mount Stop Lamp

To Rear Defroster Positive Harness

License Plate Lamp

Ground

Back Door Contact Switch

166

II. Main Connectors Description











No

Connector Description

Number

of Pin

Connection

Remark

1

Connect

to

interior

harness connector

6

Interior Harness



2

High-mount  stop  lamp

connector

1

High-mount stop lamp



3

Connect  to  rear  defroster

positive harness connector

1

Rear  defroster  positive

harness



4

Back door harness ground

1

Body

At

back

door

paintwork

5

License

plate

lamp

connector

2

Side license plate lamp



6

Back  door  contact  switch

connector

1

Back

door

contact

switch



167



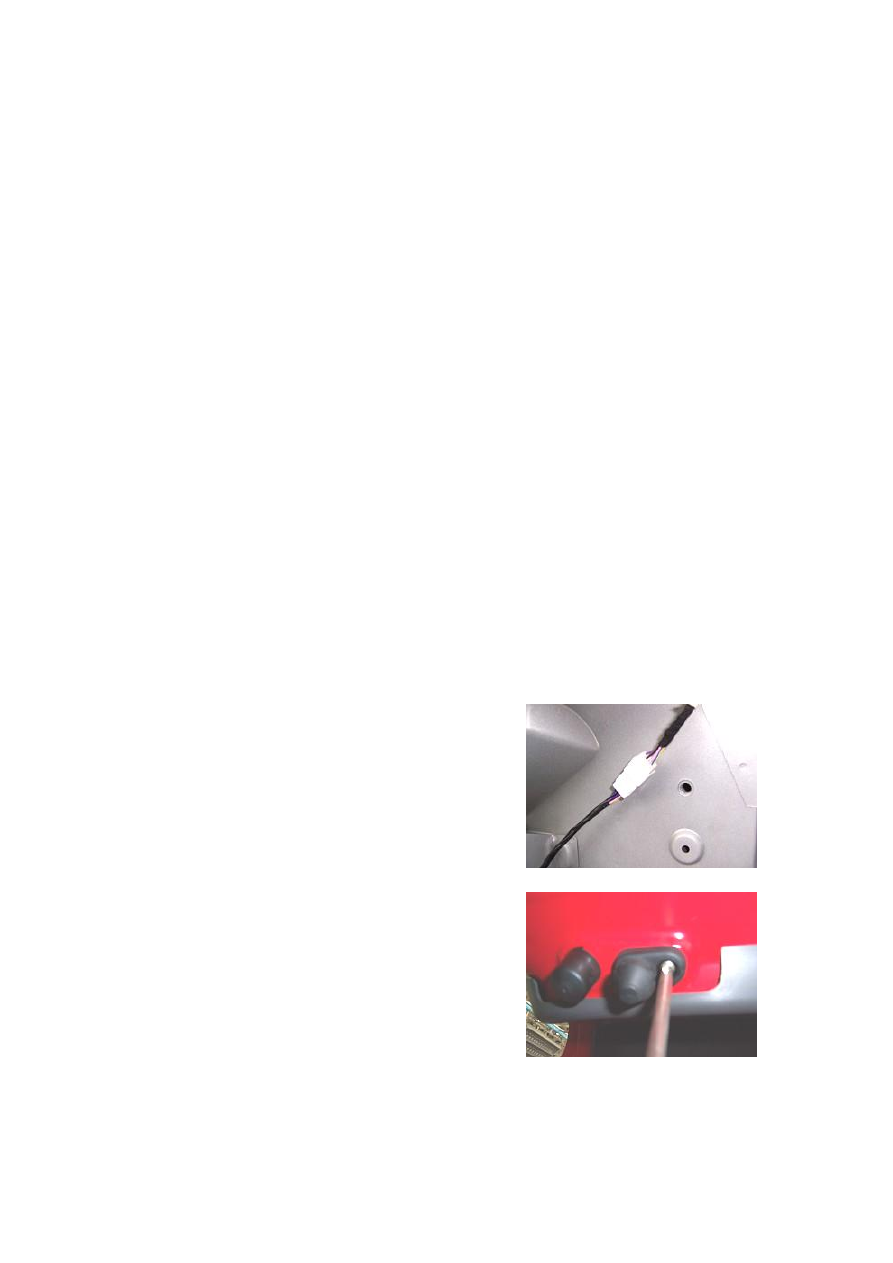

III.  Disassembly/Reassembly  of  Back  Door
Inner Harness

Part Number: S21-3724160

(I). Preparation

Tools:

socket wrench, cross screwdriver, flat head screwdriver

(II). Precautions

DO NOT apply too big force when the harness is going

across  the  body  paintwork  hole  so  as  to  avoid  the

harness breakage and short-circuit.

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

1. Removal.

1.1.1.

Remove

the

C

pillar

trim.

(See

Disassembly/Reassembly of Ceiling)



1.1.2. Pull out the back door harness connector.















1.1.3.  Remove  the  fix  screws  from  the  rear  door

contact switch with a cross screwdriver.



















168



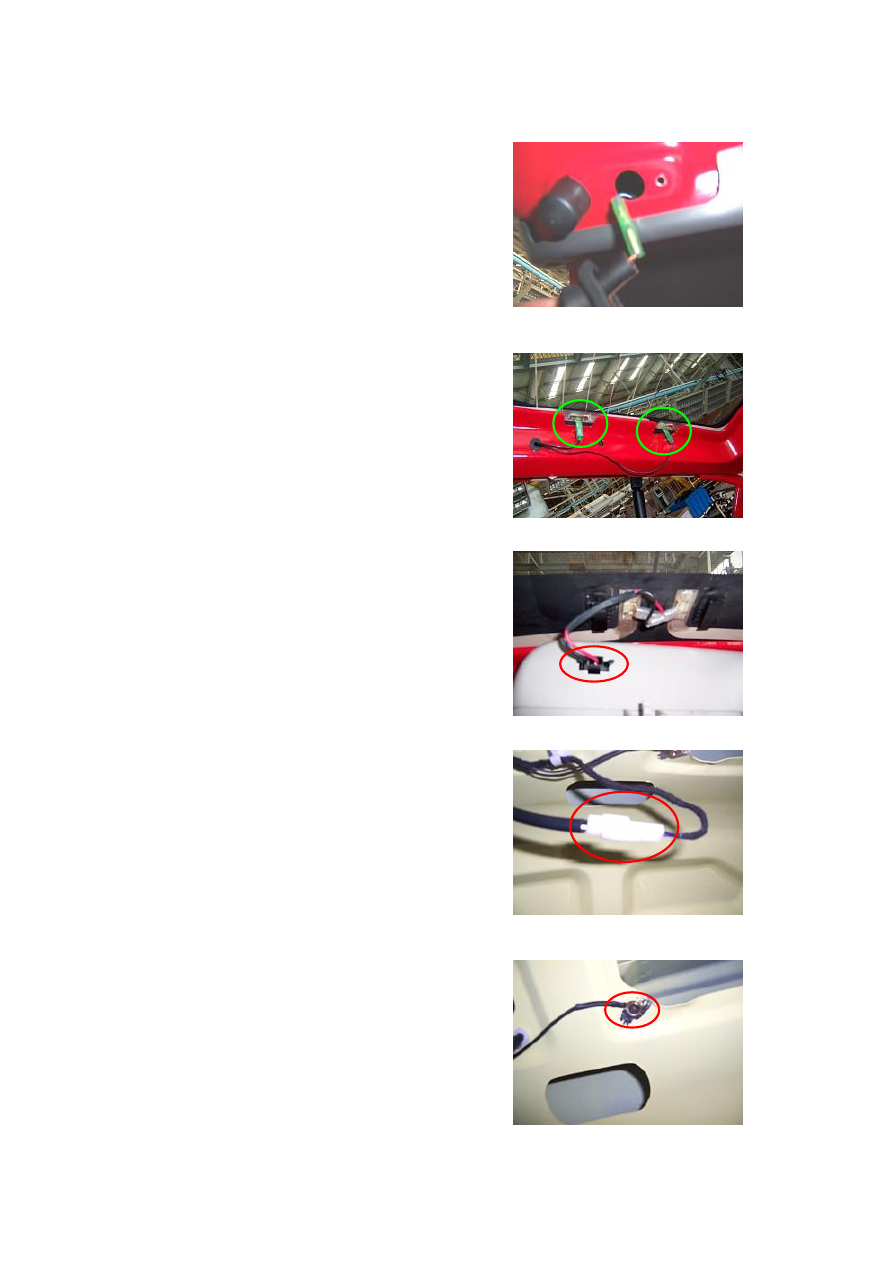

1.1.4.  Pull  out  the  connector  of  rear  door  contact

switch.















1.1.5.  Remove  the  back  Door  Inner  ornament  plate.

(See Disassembly/Reassembly of Luggage Boot)

1.1.6.  Pull  out  the  connector  of  rear  defroster  positive

harness,  and  connector  to  the  high-mount  stop  lamp

circuit.









1.1.7. Pull out the connector of high-mount stop lamp,

and  then  remove  the  harness  from  high-mount  stop

lamp.











1.1.8. Pull out the connector to the license plate lamp.

















1.1.9. Remove the grounding point from the back door

harness.







169



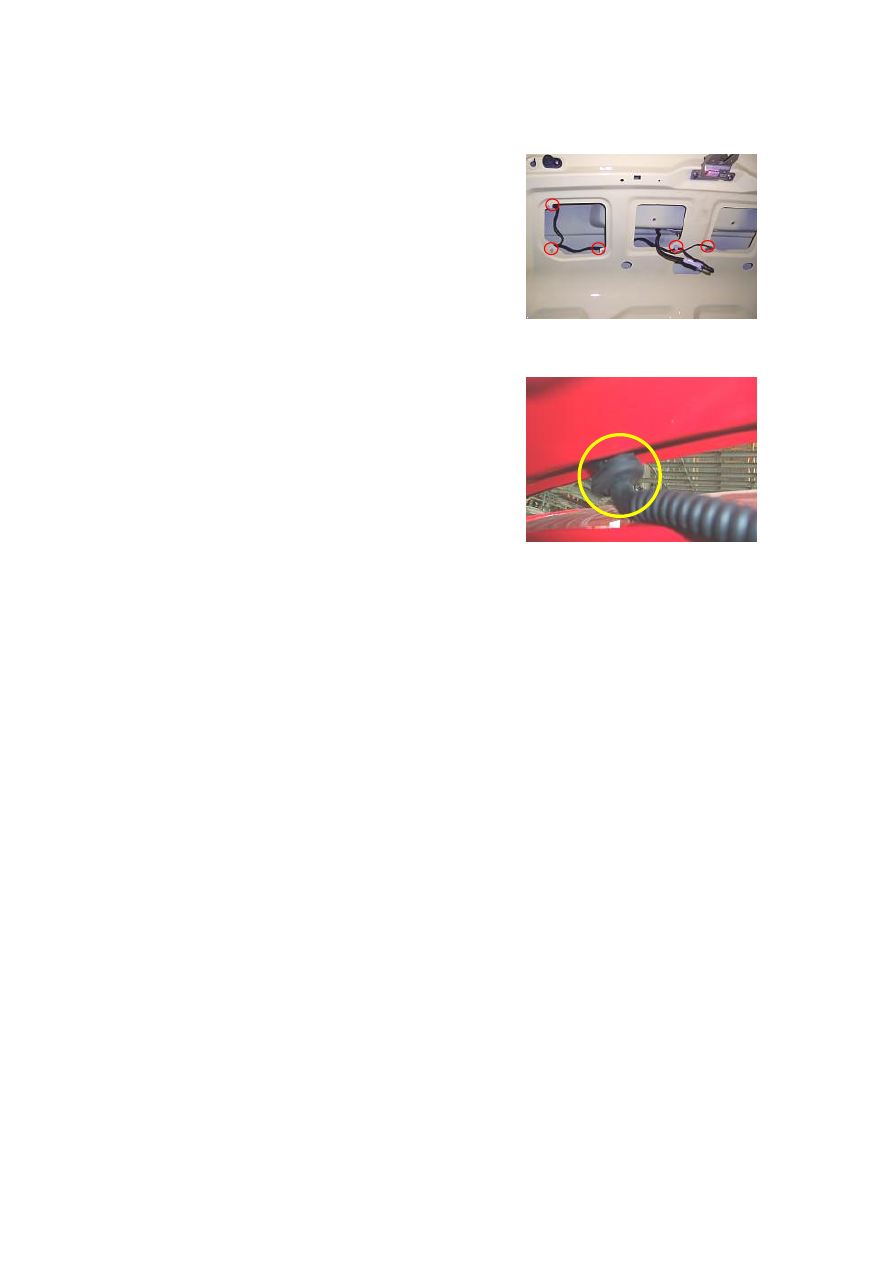

1.1.10. Remove the fixing clips used to fasten the back

door harness.

















1.1.11. Take off the back door inner harness.

















2. Installation.

Install it in the reverse order of removal

, and implement

this  installation  with  a  special  auxiliary  tool  (small

steel wire) and other tools.







170

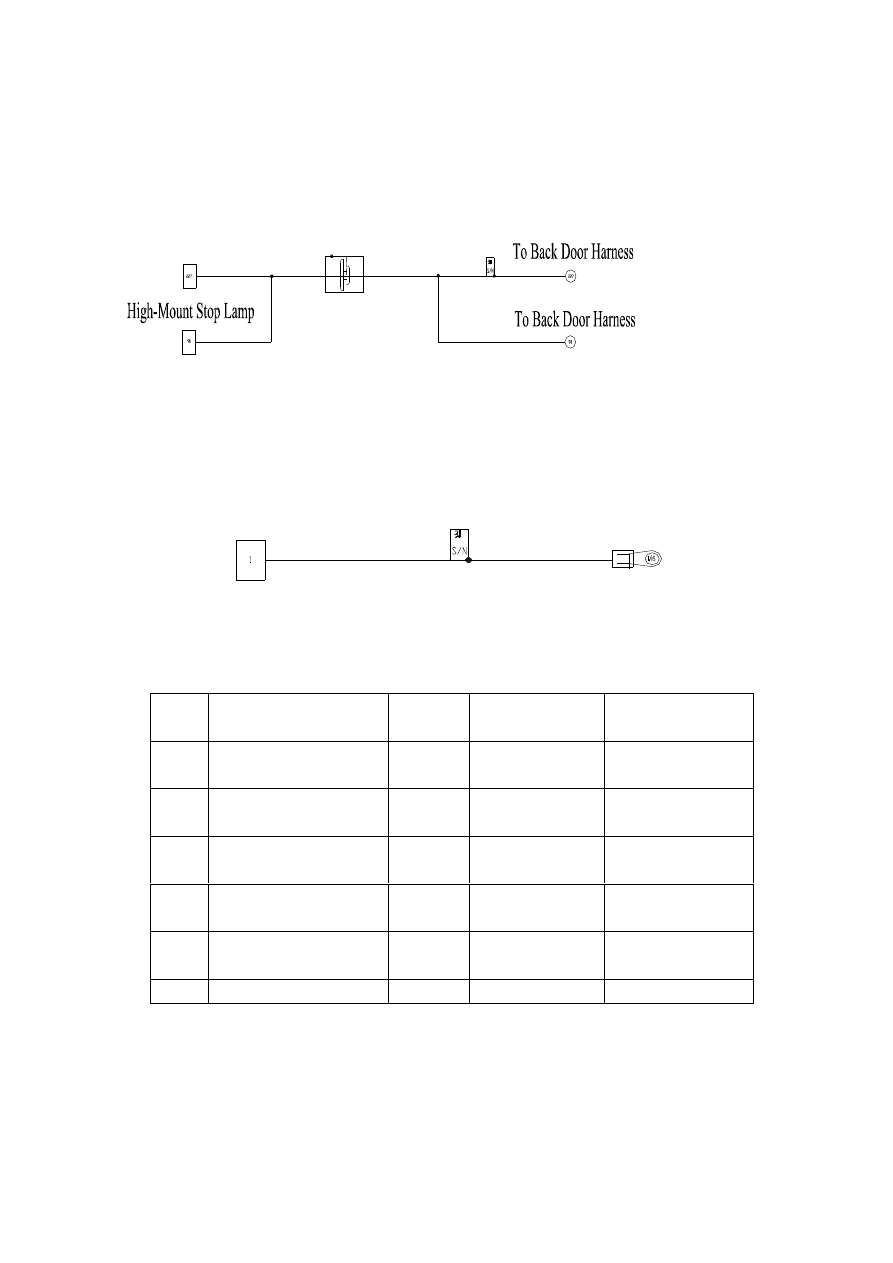

Section 11  Defroster Harness

I. Schematic Diagram of Defroster Positive Harness

















II. Schematic Diagram of Defroster Negative Harness















III. Main Connectors Description

































No

Connector Description

Number

of Pin

Connection

Remark

1

Defroster

positive

connector

1

Defroster positive



2

High-mount  stop  lamp

connector

1

High-mount  stop

lamp



3

Back

door

harness

connector

1

Back door harness



4

Back

door

harness

connector

1

Back door harness



5

Defroster

negative

connector

1

Defroster negative



6

Body ground



Body

At the back door

To Defroster Positive

Ground

Defroster Negative

171



IV.

Disassembly/Reassembly

of

Rear

Defroster Harness

Defroster

harness

positive

(+),

part

number:

S21-3724530

Defroster

harness

negative

(-),

part

number:

S21-3724540

(I). Preparation

Tools:

socket wrench, cross screwdriver, flat head screwdriver

(II). Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

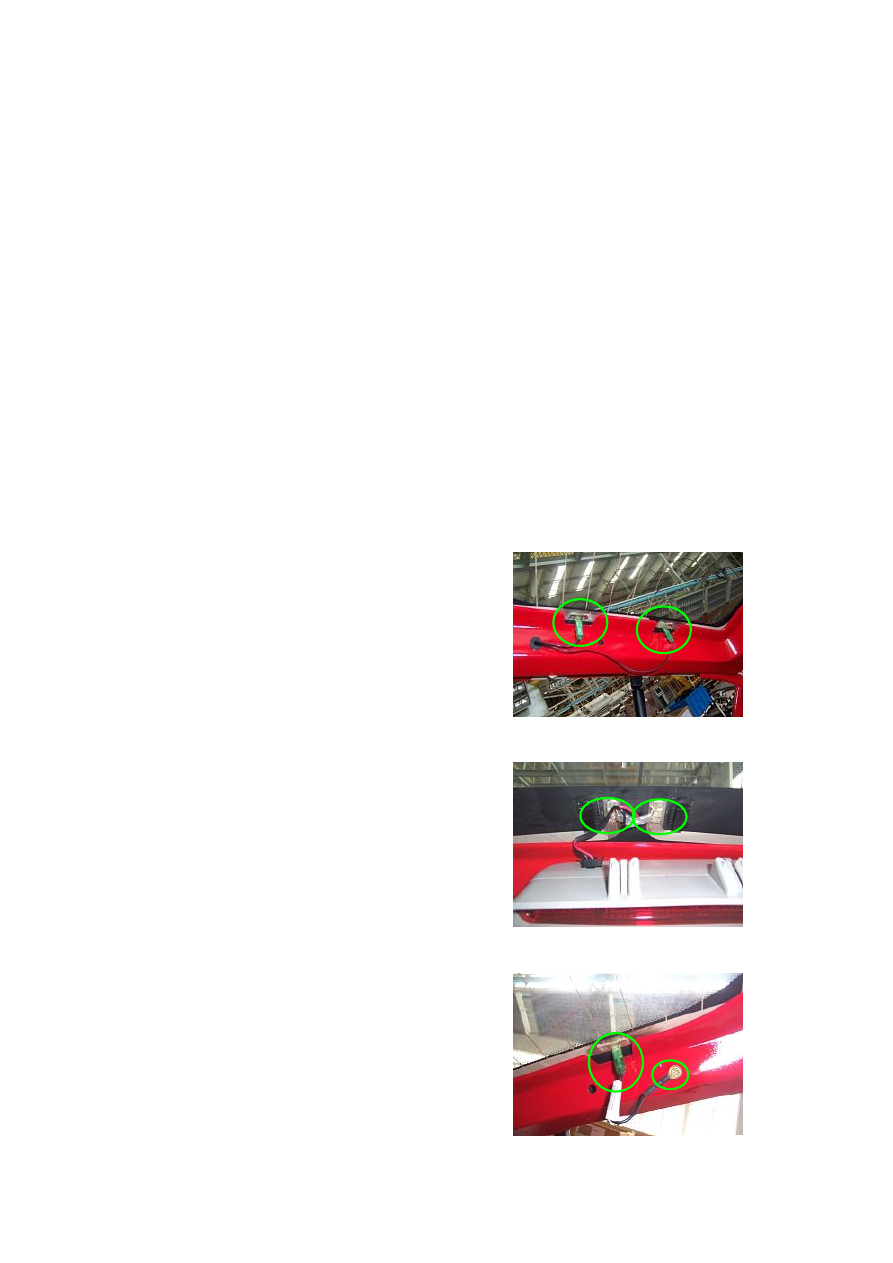

(III). Removal Procedure

1. Removal of Defroster Positive Harness



1.1.1、  Pull  out  the  connector  of  rear  defroster

positive  harness,  and  the  connector  to  the

high-mount

stop

lamp

circuit.

(See

Disassembly/Reassembly

of

Dack

Door

Harness)









1.1.2. Two connectors to back door harness. (Since the

circuit is a printed one, there is no actual harness.)







1.2 Installation

Install it in the reverse order of removal



2. Removal of Defroster Negative Harness



2.1.1.  Remove  the  back  door  Inner  ornament  plate.

(See Disassembly/Reassembly of Luggage Boot)

2.1.2.  Remove  the  defroster  negative  connector  and

grounding point.



2.2 Installation

Install it in the reverse order of removal.
