Chery QQ6 (Body Accessories and Dimensions). Service Manual - part 8

113

Chapter 10    Wire Harness

Section 1  Battery Negative Electrode Harness

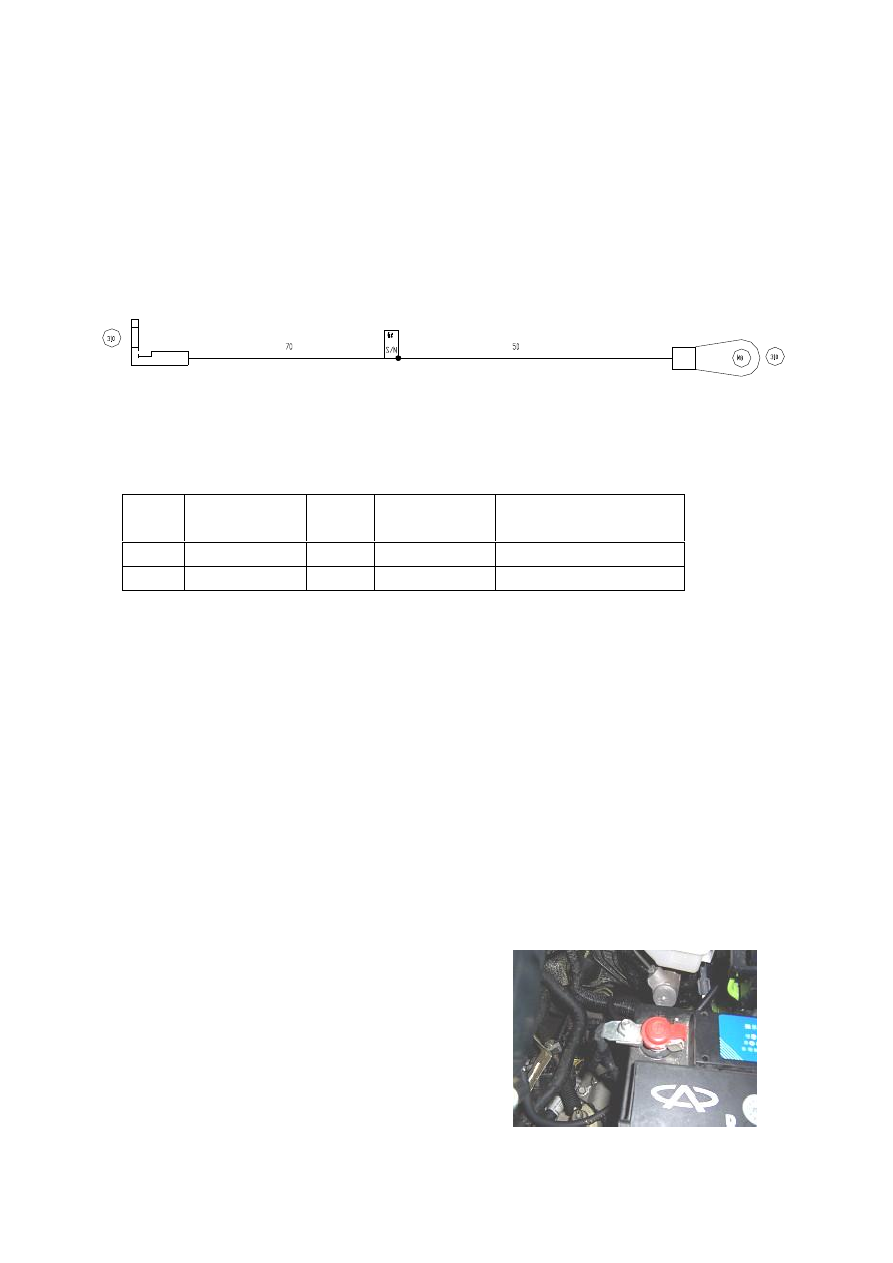

I. Schematic Diagram of Harness











II. Main Connectors Description













III.  Disassembly/Reassembly  of  Battery
Harness

Part Number: S21-3724040

(I). Preparation

Tools: socket wrench

(II). Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

1. Removal

1.1. Remove the Battery Positive .







No

Connector

Description

Numbe

r of Pin

Connection

Remark

1

Eyelet terminal

1

Battery negative

2

Body ground

1

Body

Under the front left fender

Body Ground

Eyelet Terminal

114



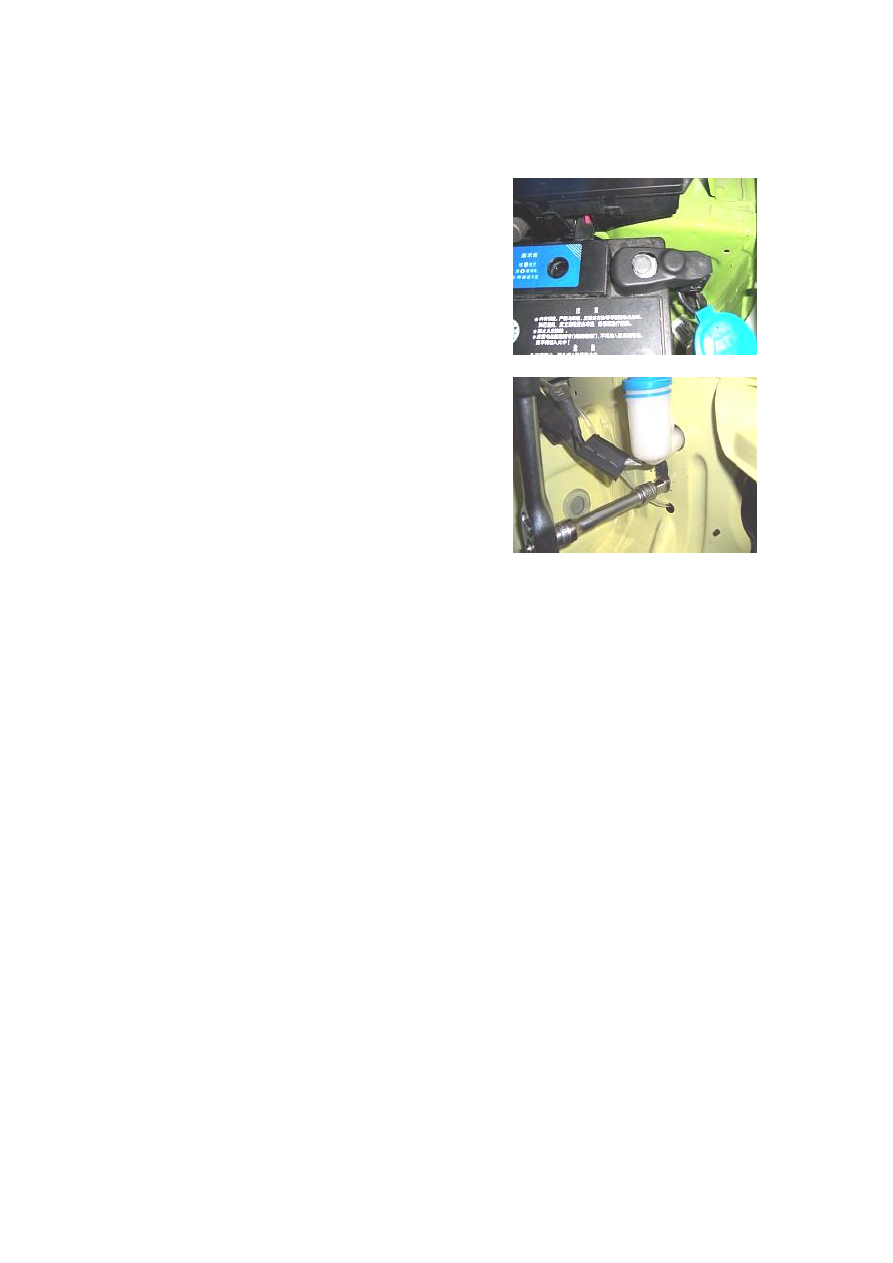

1.2. Remove the negative of battery.















1.3.  Remove  the  grounding  point  of  battery  negative

harness  at  the  body,  and  take  off  the  battery  negative

harness.

















2. Installation

Install it in the reverse order of removal.













115

Section 2    Engine Compartment Harness

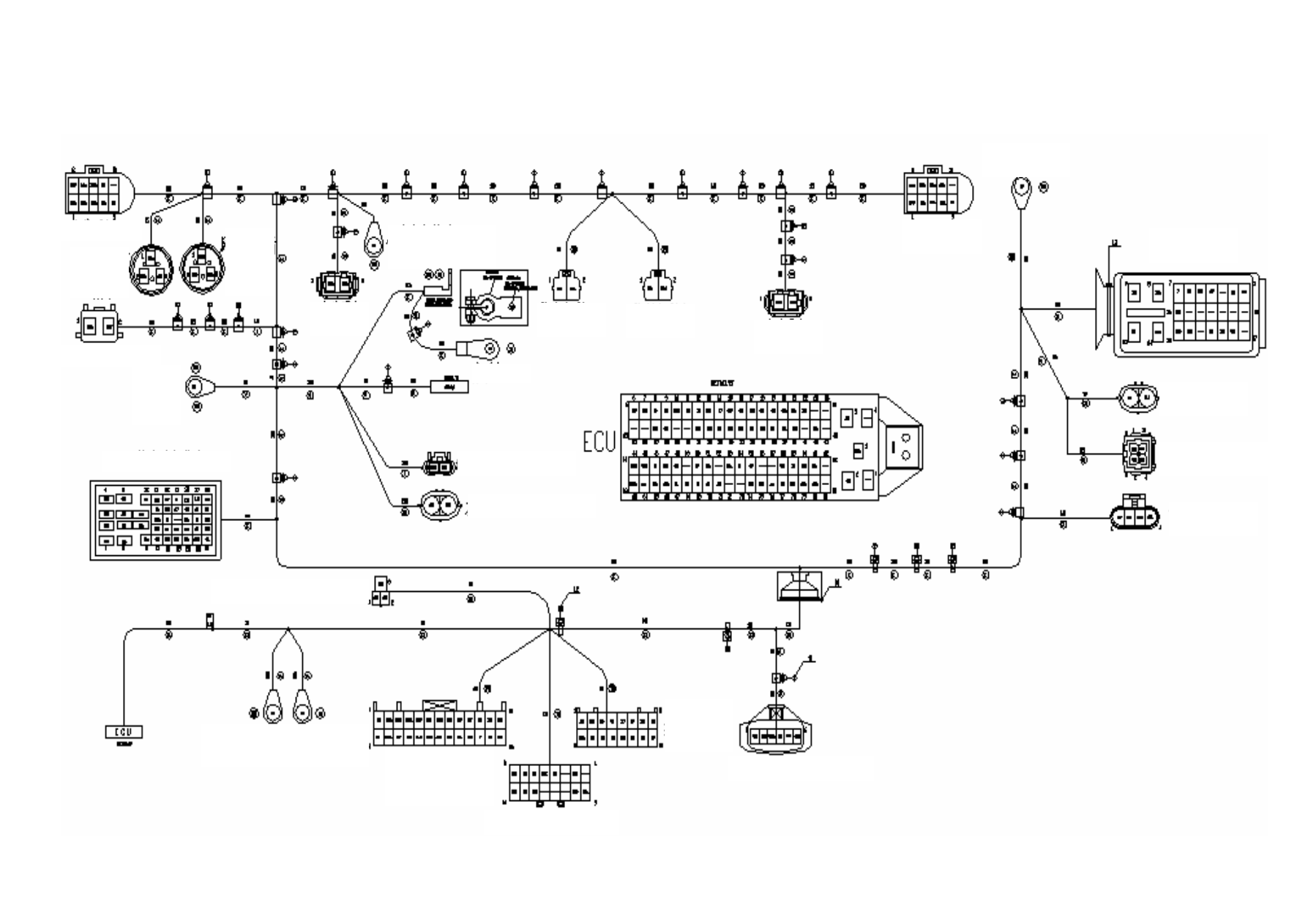

I. Schematic Diagram of Harness











Battery Positive











































































Left Headlamp Connector

Fan Motor

Connector A

Fan Motor

Connector

B

Fan Motor Grounding

Battery Positive

Connect to

High-tone

Connect to

Low-tone

Front Right

Fog Lamp

Right Headlamp

ABS Grounding

Front Windscreen

Wiper Motor

ABS Controller

Starter

Front Washer Motor



Groundr

Connect to Engine Harness

Front Left

Fog Lamp

Front Left Wheel Sensor

Brake Fluid Level Sensor

ECU Power

Grounding

ECU Signal

Grounding

Connect to Iinstrument Harness C

Connect to Iinstrument

Harness Connector A

Connect to

Iinstrument

Harness B

Connect to Interior Harness

Electronic Accelerator Pedal

A/C High/Low Pressure

Switch Connector

Front Rght Wheel

Sensor

116

II. Main Connectors Description

No

Connector Description

Number

of Pin

Connection

Remark

1

Left headlamp connector

10

Left headlamp



2

Fan motor connector A

3

Fan motor A



3

Fan motor connector B

3

Fan motor B



4

Front washer motor connector

2

Front washer motor



5

Ground connector

1

Body

At  front    left  side

member (near cansiter)

6

Engine harness connector

42

Engine Harness



7

Front left fog lamp connector

2

Front left fog lamp



8

Fan motor grounding point

1

Body

At  front  left  side

member

9

Front left wheel sensor connector

2

Front left wheel sensor



10

Brake fluid level sensor connector

2

Brake fluid level sensor



11

Starter connector

1

Starter



12

Battery positive connector

1

Battery positive



13

High-tone horn connector

2

High-tone horn



14

Low-tone horn connector

2

Low-tone horn



15

Front right fog lamp connector

2

Front right fog lamp



16

Right headlamp connector

10

Right headlamp



17

ECU connector

81

ECU



18

ECU signal connector

1

Body

Under  the  left  A

pillar

19

ECU power connector

1

Body

Under  the  left  A

pillar

20

Iinstrument harness C connector

3

Instrument harness C



21

Instrument harness A connector

26

Instrument harness A



22

Interior harness connector

16

Interior Harness



23

Instrument harness B connector

16

Instrument harness B



24

Electronic

accelerator

pedal

connector

6

Electronic

accelerator

pedal



25

ABS ground connector

1

Body

At  the  front    right

wheelhouse

26

ABS controller connector

25

ABS



27

Front right wheel sensor connector

2

Front right wheel sensor



28

A/C

high/low

pressure

switch

connector

4

A/C  high/low  pressure

switch



29

Front

windscreen

wiper

motor

connector

4

Front  windscreen  wiper

motor



117



III.

Disassembly/Reassembly

of

Engine

Compartment Harness

Part Number: S21-3724010

(I). Preparation

Tools:

socket wrench, cross screwdriver, flat head screwdriver

(II). Precautions:

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

1. Removal

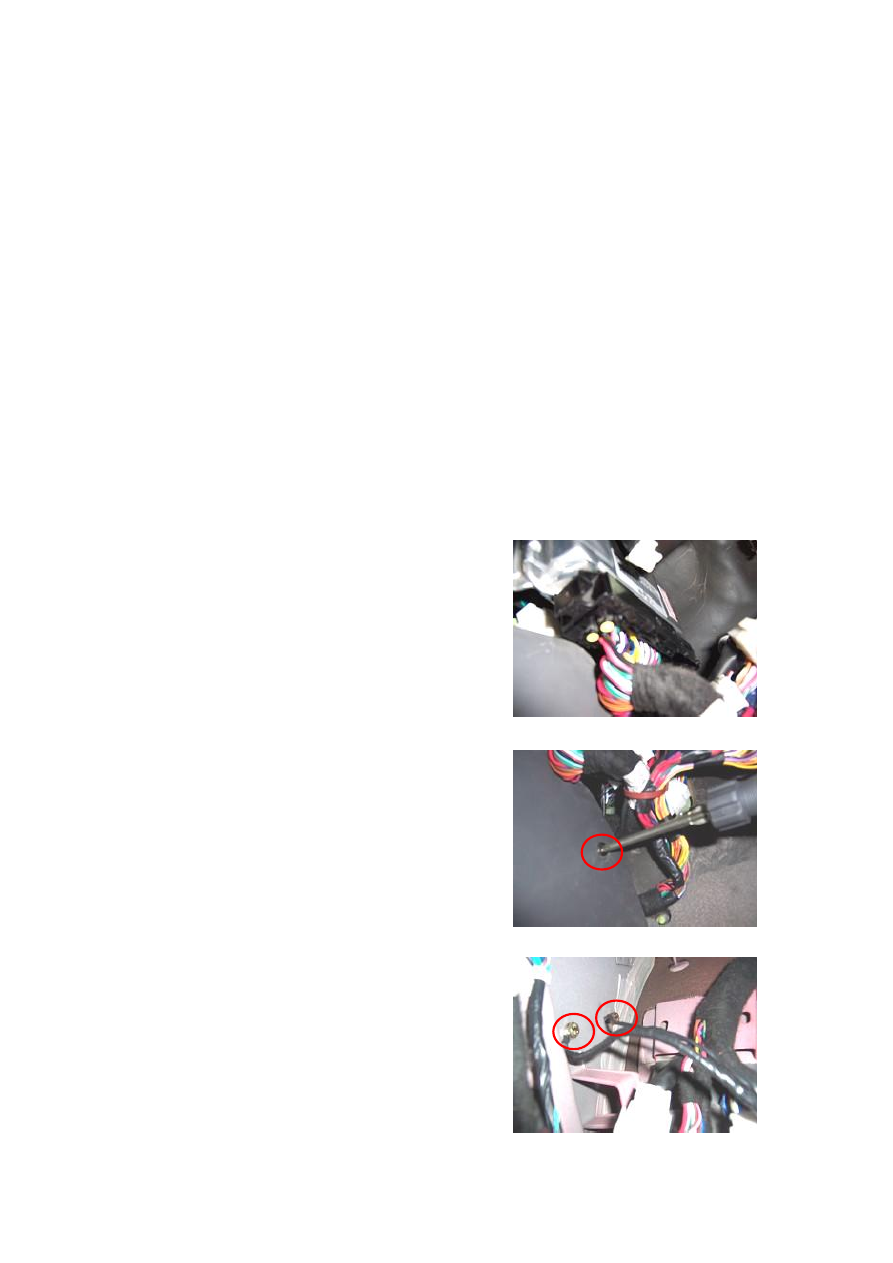

1.1.1.  Remove  the  lower  left  guard  plate  from  the

instrument  panel.  (See  Disassembly/Reassembly  of

Instrument Panel)

1.1.2. Pull out the ECU’s connector.









1.1.3.  Remove  the  A  pillar  lower  trim  with  a  cross

screwdriver.















1.1.4. Remove the ECU’s two grounding points.









118

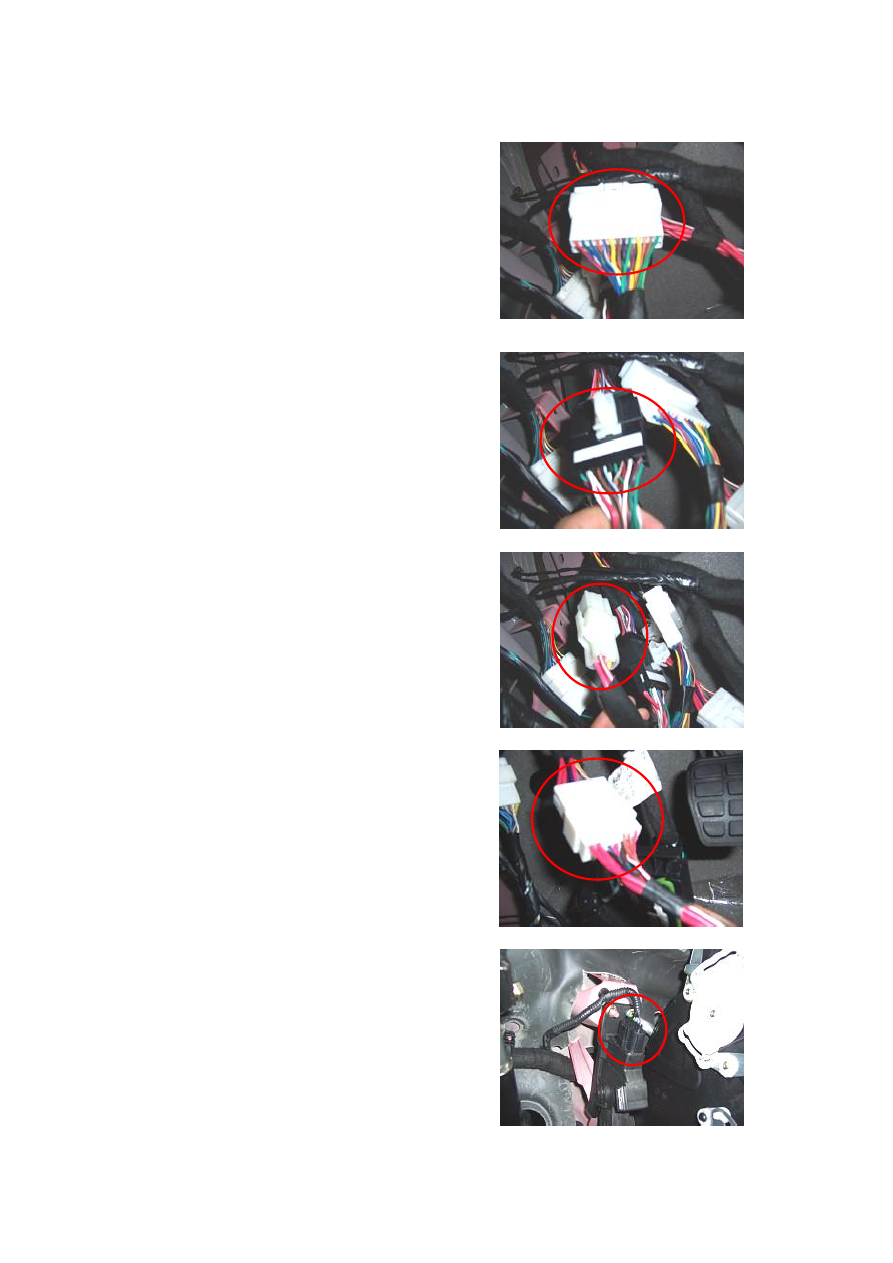

1.1.5. Pull out the connector  to the  instrument  harness

connector A.















1.1.6.  Pull  out  the  connector  to  instrument  harness

connector B.















1.1.7.  Pull  out  the  connector  to  instrument  harness

connector C.













1.1.8. Pull out the connector of interior harness.















1.1.9.  Pull  out  the  connectorof  electronic  accelerator

pedal.















119

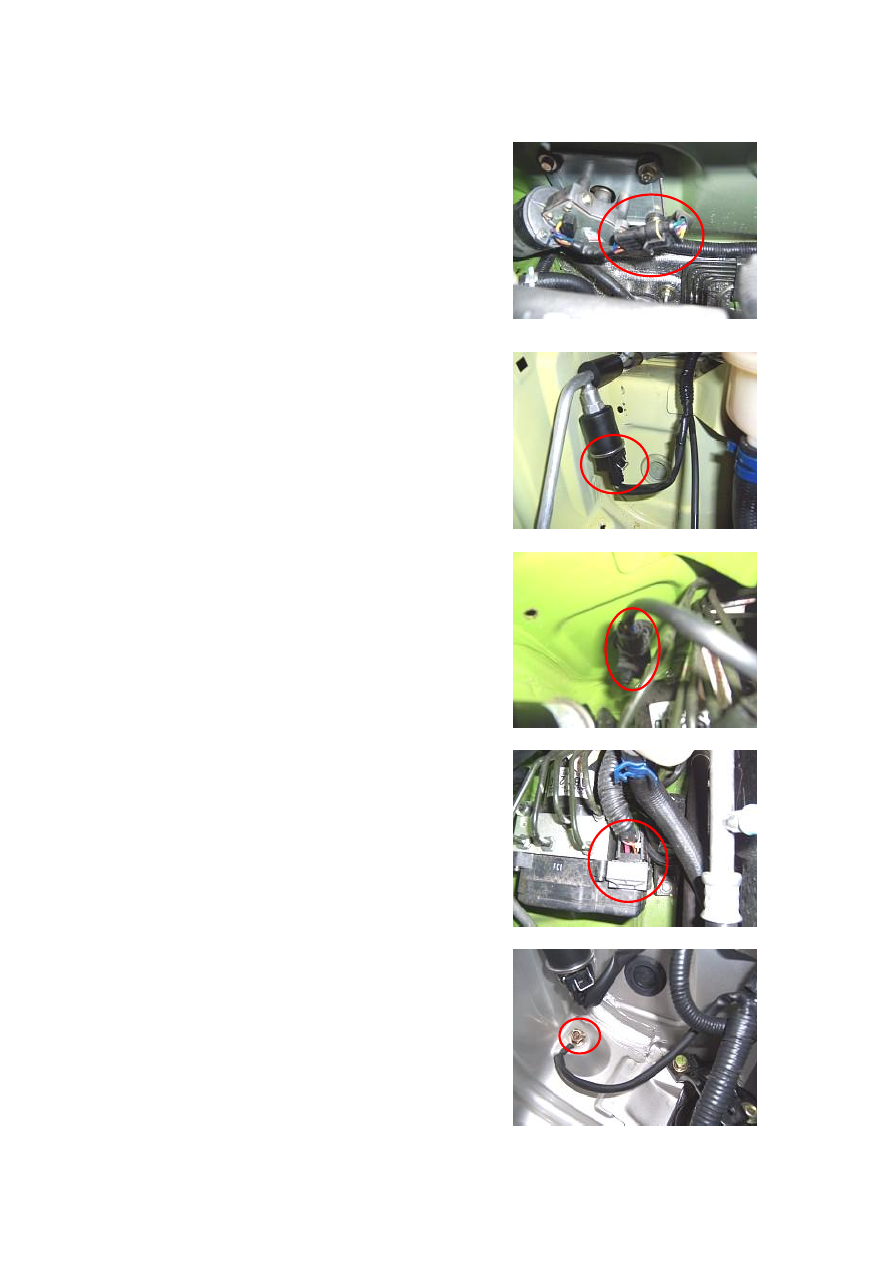

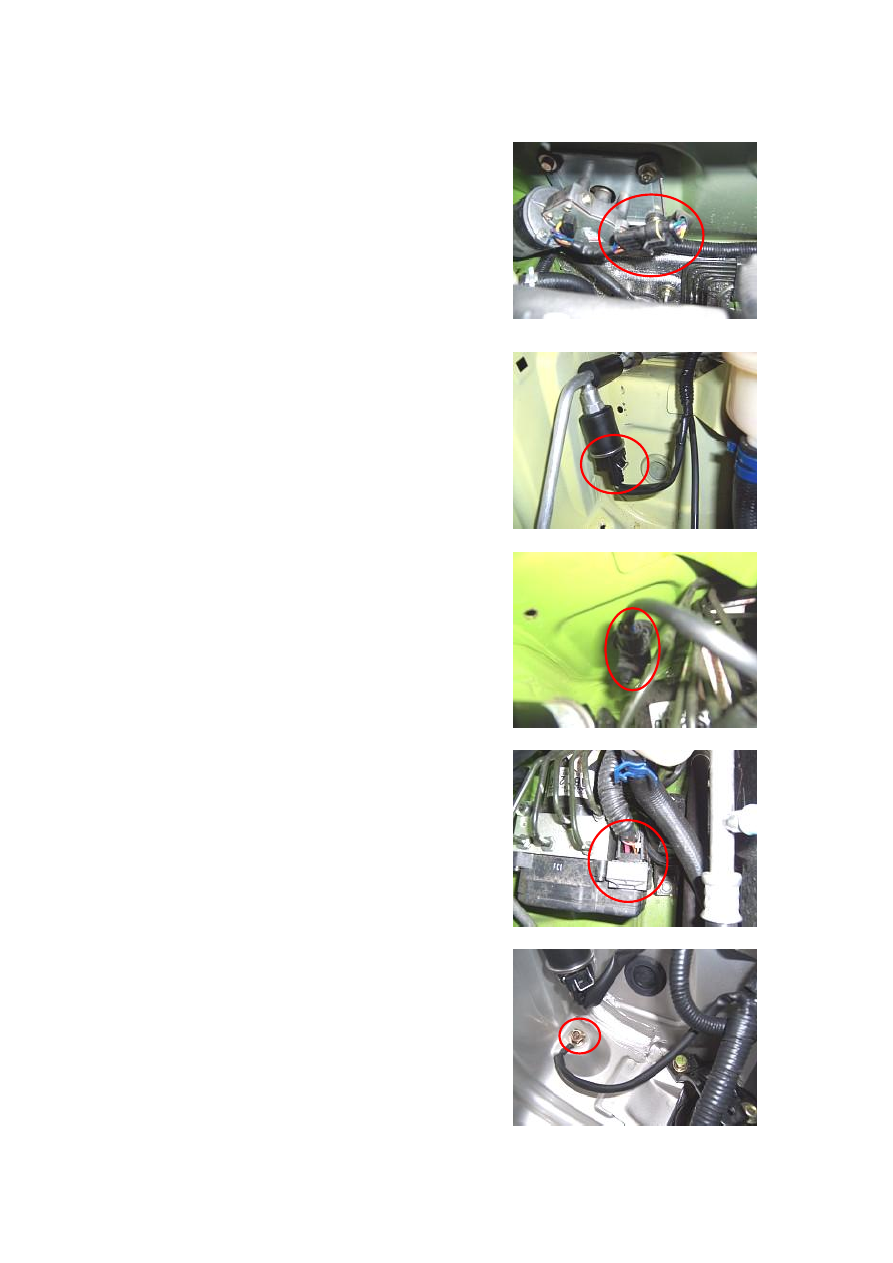

1.1.10. Pull out the connector of wiper motor.

















1.1.11. Pull out the connector of A/C high/low pressure

switch.















1.1.12.  Pull  out  the  connector  of  right  front  wheel

sensor.













1.1.13. Pull out the connector of ABS controller.

















1.1.14.  Remove  the  ABS  controller,  Remove  the  ABS

grounding point.















120

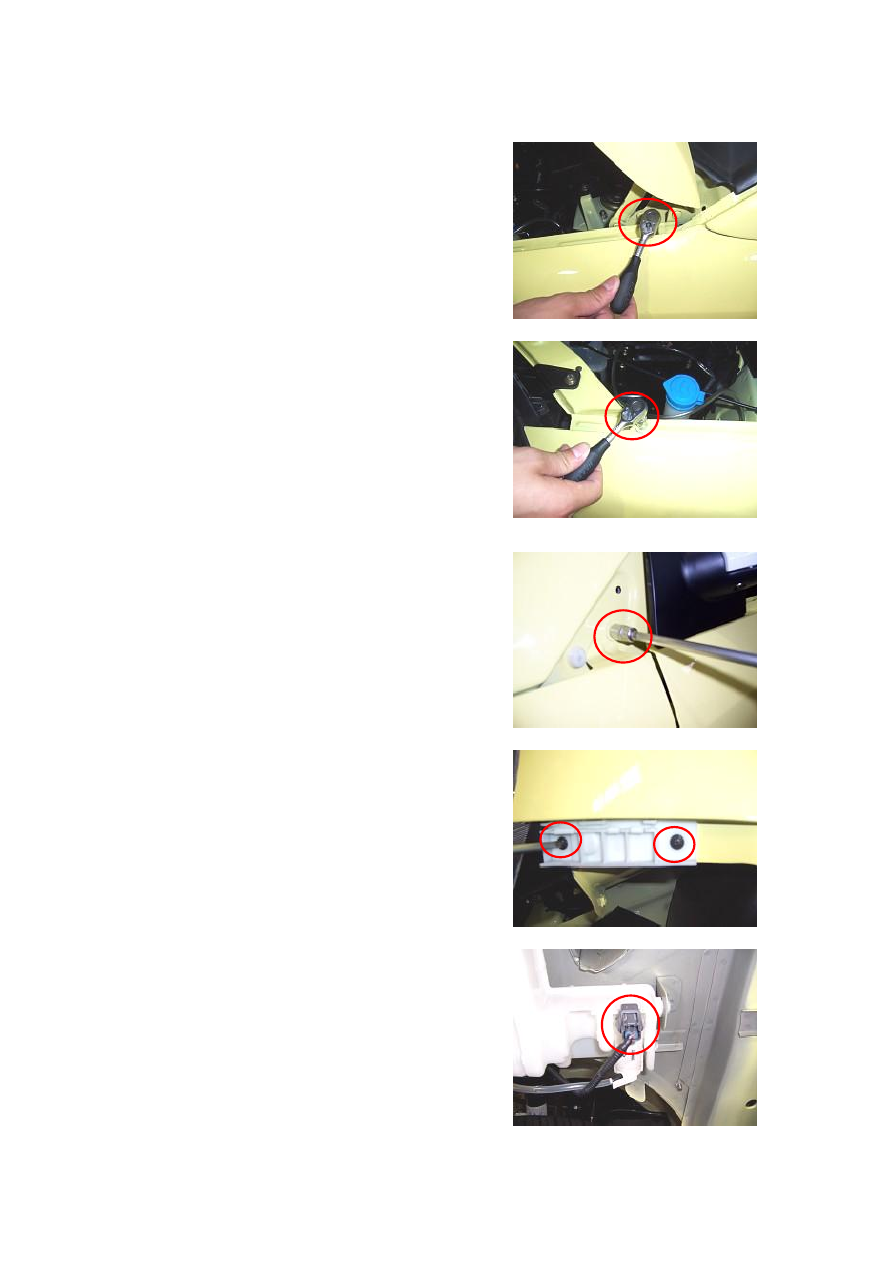

1.1.15.  Remove  the  upper  fixing  bolts  from  the  left

fender with a 10# socket wrench.













1.1.16.  Remove  the  lower  fixing  bolts  from  the  left

fender with a 10# socket wrench.















1.1.17.  Remove  the  fixing  bolts  from  the  exterior

rear-view  mirror  support  at  the  left  fender  with  a10#

socket wrench.













1.1.18.  Remove  the  front  bumper  mounting  with  a

cross screwdriver.















1.1.19. Pull out the connector of washer motor.















121

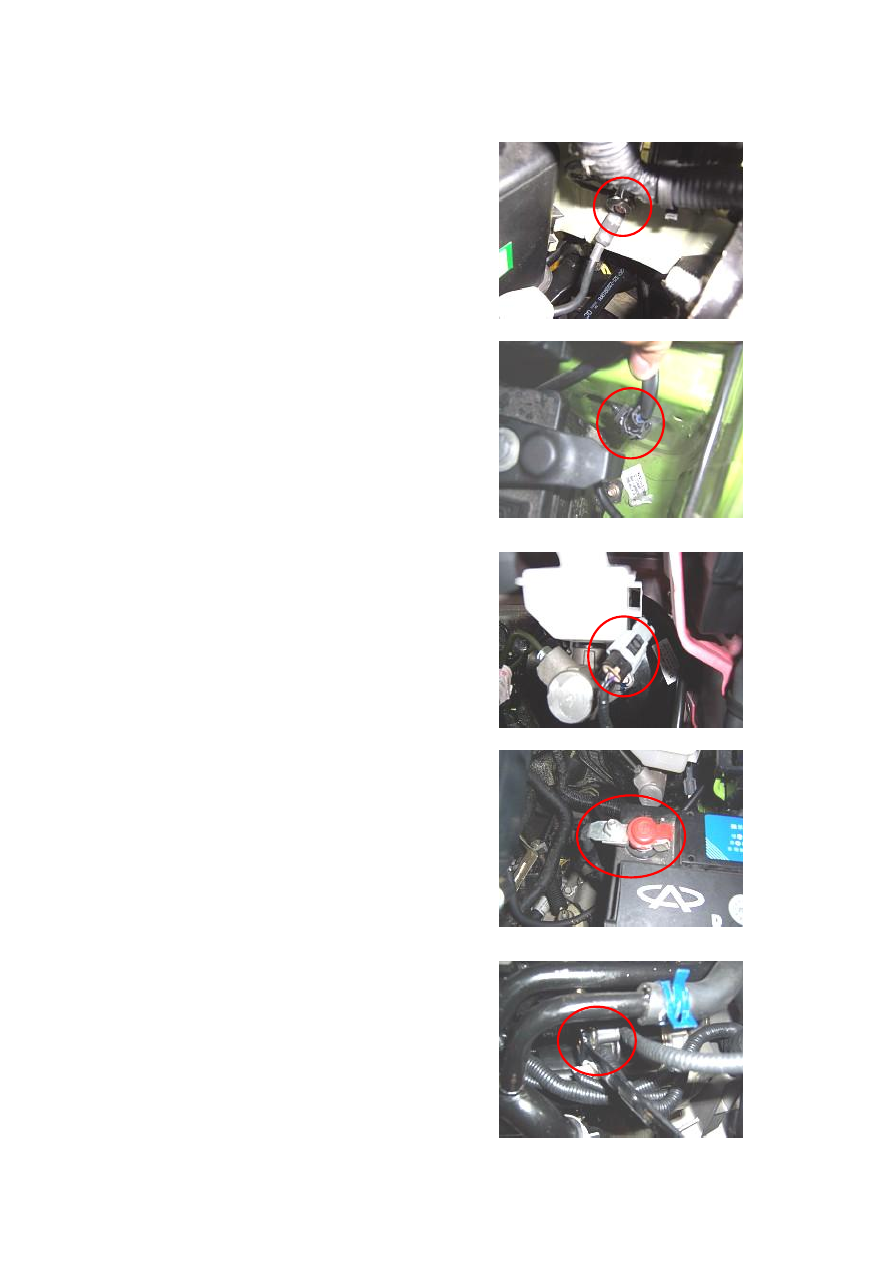

1.1.20. Remove the  grounding  point from the left side

member. (Near the cansiter)















1.1.21.  Pull  out  the  connector  of  front  left  wheel

sensor.













1.1.22.  Pull  out  the  connector  of  brake  fluid  level

sensor.















1.1.23. Remove the battery positive connector.

















1.1.24. Remove the connector to the starter.











122

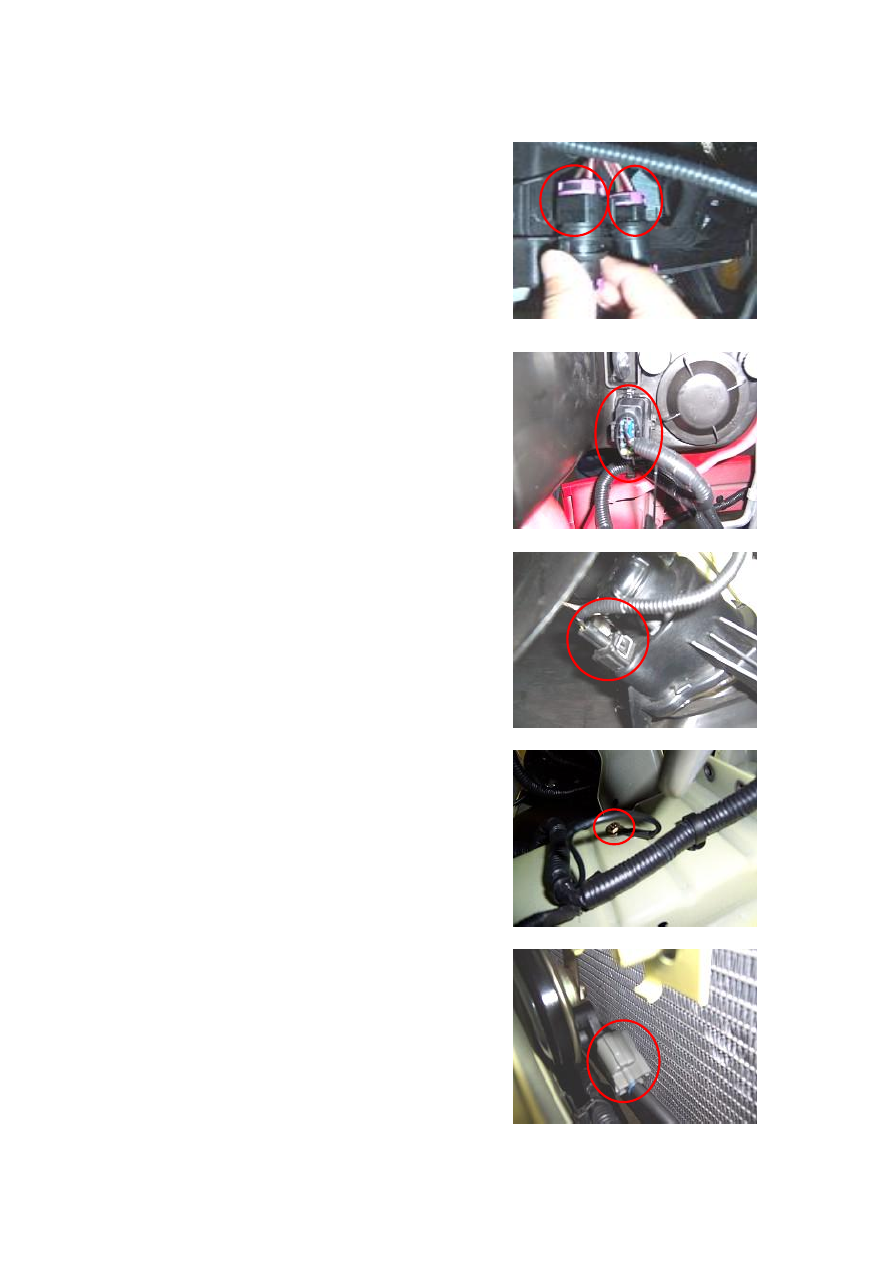

1.1.25.  Pull  out  two  connectors  A  and  B  from  the  fan

motor.















1.1.26. Pull out the connector of left headlamp.















1.1.27. Pull out the connector of front left fog lamp.

















1.1.28.  Remove  the  grounding  point  of  fan  motor.  (At

the  front  part  of  left  side  member,  and  near  the

headlamp)













1.1.29. Pull out the high-tone horn connector.















123

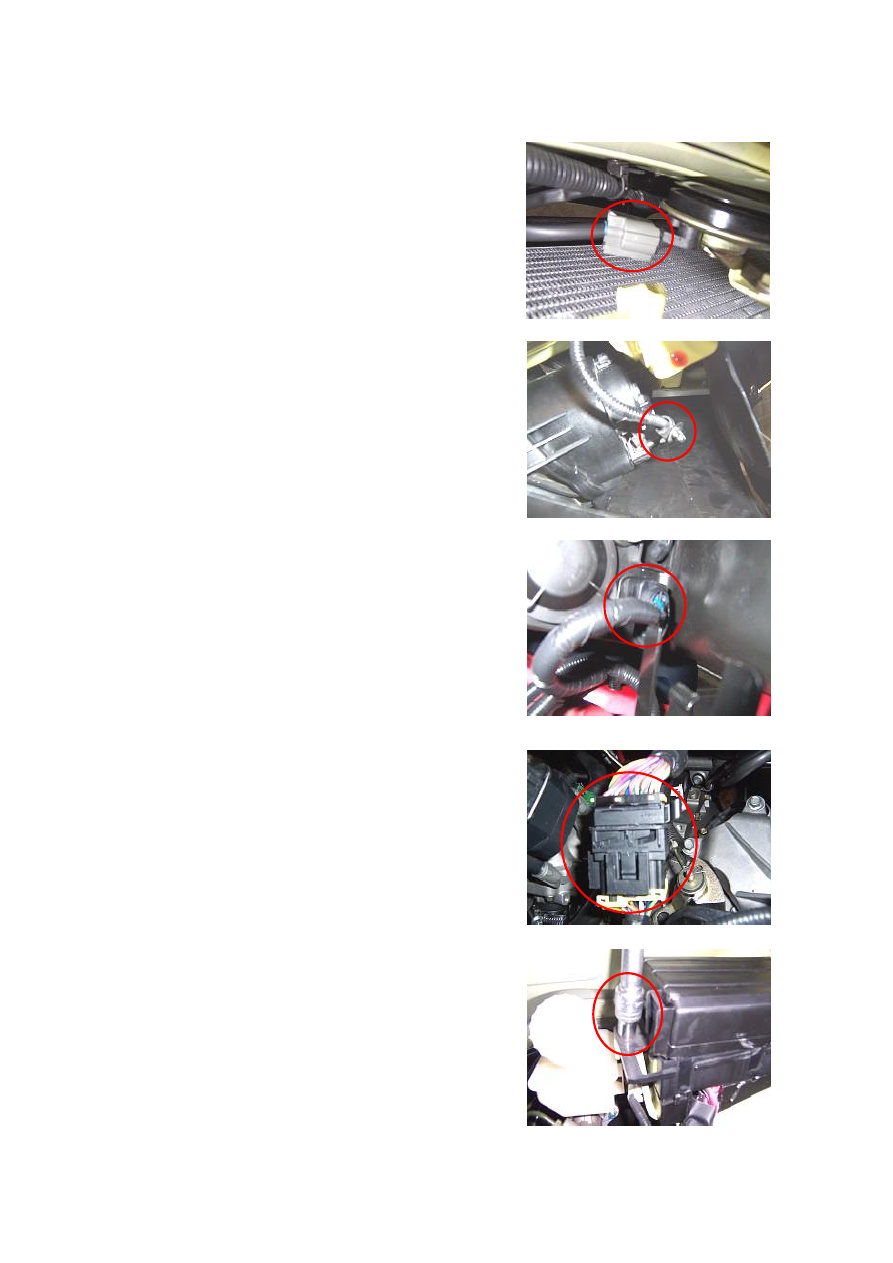

1.1.30. Pull out the low-tone horn connector.

















1.1.31. Pull out the right fog lamp connector.















1.1.32. Pull out the right headlamp connector.

















1.1.33.  Pull  out  the  engine  compartment  harness  and

engine electronic injector harness connectors.

















1.1.34. Remove the bolts used to secure the left side of

fuse box with a socket wrench.













124

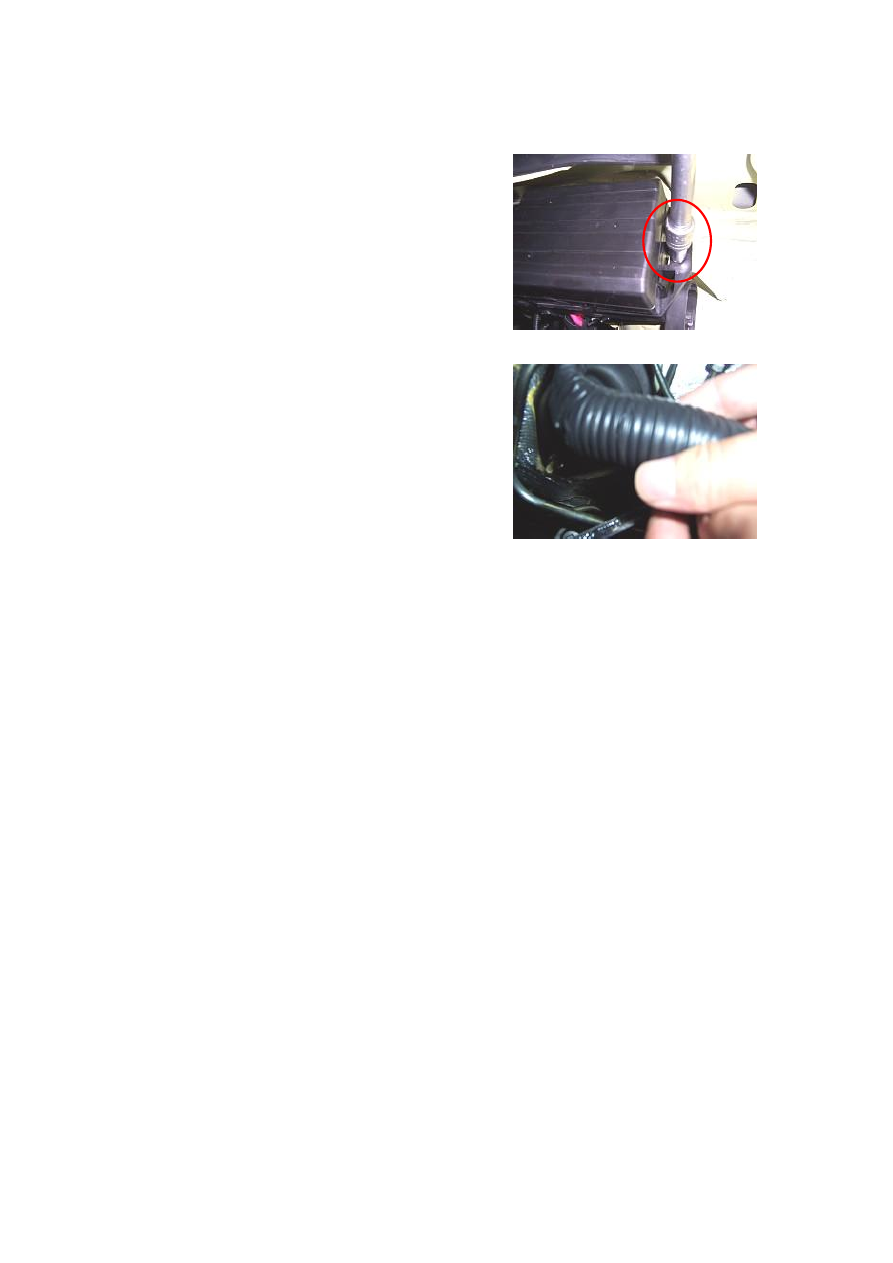

1.1.35.  Remove  the  bolts  used  to  secure  the  right  side

of fuse box with a socket wrench.















1.1.36. Take off the engine compartment harness.























2. Installation

Install it in the reverse order of removal.







































125

Section 3    Electronic Injector Harness

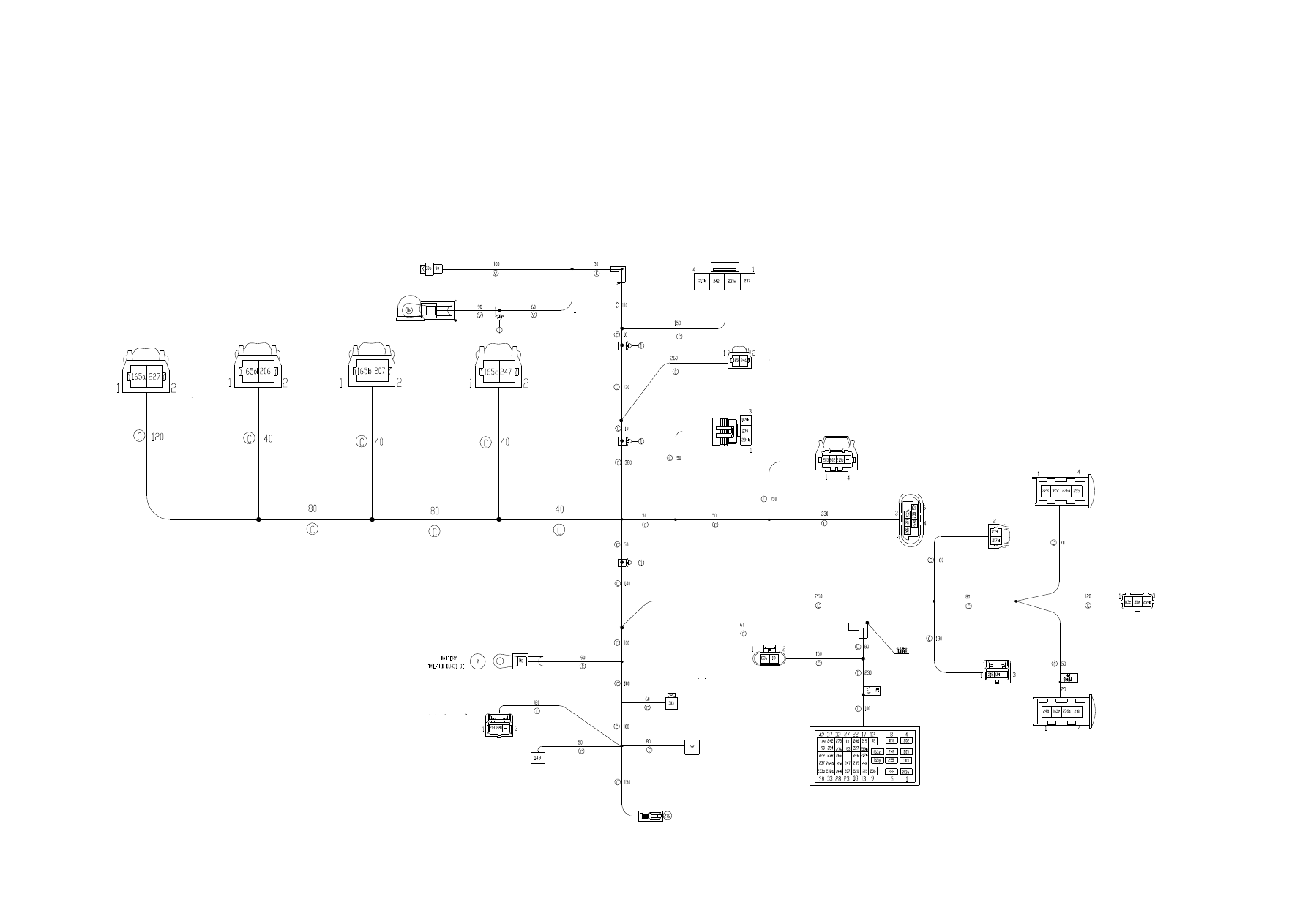

I. Schematic Diagram of Harness



空气压力传感器

凸轮轴传感器

点火线圈

电子节气门

车速传感器

发电机

倒车灯开关



Injector Nozzle 1

Injector Nozzle 2

Injector Nozzle 3

Injector Nozzle 4

Generator

Charging Indicator

Air Pressure Sensor

Camshaft Sensor

Ignition Switch

Carbon Canister Solenoid Valve

Rear Oxygen Sensor

Vehicle Speed Sensor

Front Oxygen Sensor

Engine Speed Sensor

Water  Temperature
Sensor

Electronic Throttle

To ECU Harness

Power Steering Pump Switch

Oil Pressure Switch

Starter
Controller

Backup Lamp Switch

Compressor

Knock Sensor

126

II. Main Connectors Description











No

Connector Description

Number

of Pin

Connection

Remark

1

Charging indicator connector

1

Charging indicator



2

Generator connector

1

Generator



3

Injector nozzle 1 connector

2

Injector nozzle 1



4

Injector nozzle 2 connector

2

Injector nozzle 2



5

Injector nozzle 3 connector

2

Injector nozzle 3



6

Injector nozzle 4 connector

2

Injector nozzle 4



7

Air pressure sensor connector

4

Air pressure sensor



8

Carbon

canister

solenoid

valve

connector

2

Carbon  Canister  Solenoid

Valve



9

Camshaft sensor connector

3

Camshaft sensor



10

Ignition coil connector

4

Ignition Coil



11

Electronic throttle    sensor connector

6

Electronic throttle sensor



12

Engine battery connector

1

Starter



13

Knock sensor connector

3

Knock Sensor



14

A/C compressor connector

1

A/C compressor



15

Starter controller connector

1

Starter controller



16

Oil pressure switch connector

1

Oil pressure switch



17

Power steering pump connector

1

Power steering pump



18

Backup lamp switch connector

2

Backup Lamp Switch



19

ECU connector

42

Engine

compartment

harness connector



20

Water temperature sensor connector

2

Water temperature sensor



21

Engine speed sensorconnector

3

Engine speed sensor



22

Rear oxygen sensorconnector

4

Rear oxygen sensor



23

Vehicle speed sensor connector

3

Vehicle speed sensor



24

Front oxygen sensor connector

4

Front oxygen sensor



127



III.

Disassembly/Reassembly

of

Engine

Harness

Part Number: S21-3724180

(I). Preparation

Tools:

socket wrench, cross screwdriver, flat head screwdriver

(II). Precautions

Power  OFF  before  the  electrical  elements  and

harnesses are removed.

The ignition switch must be in OFF state.

(III). Removal Procedure

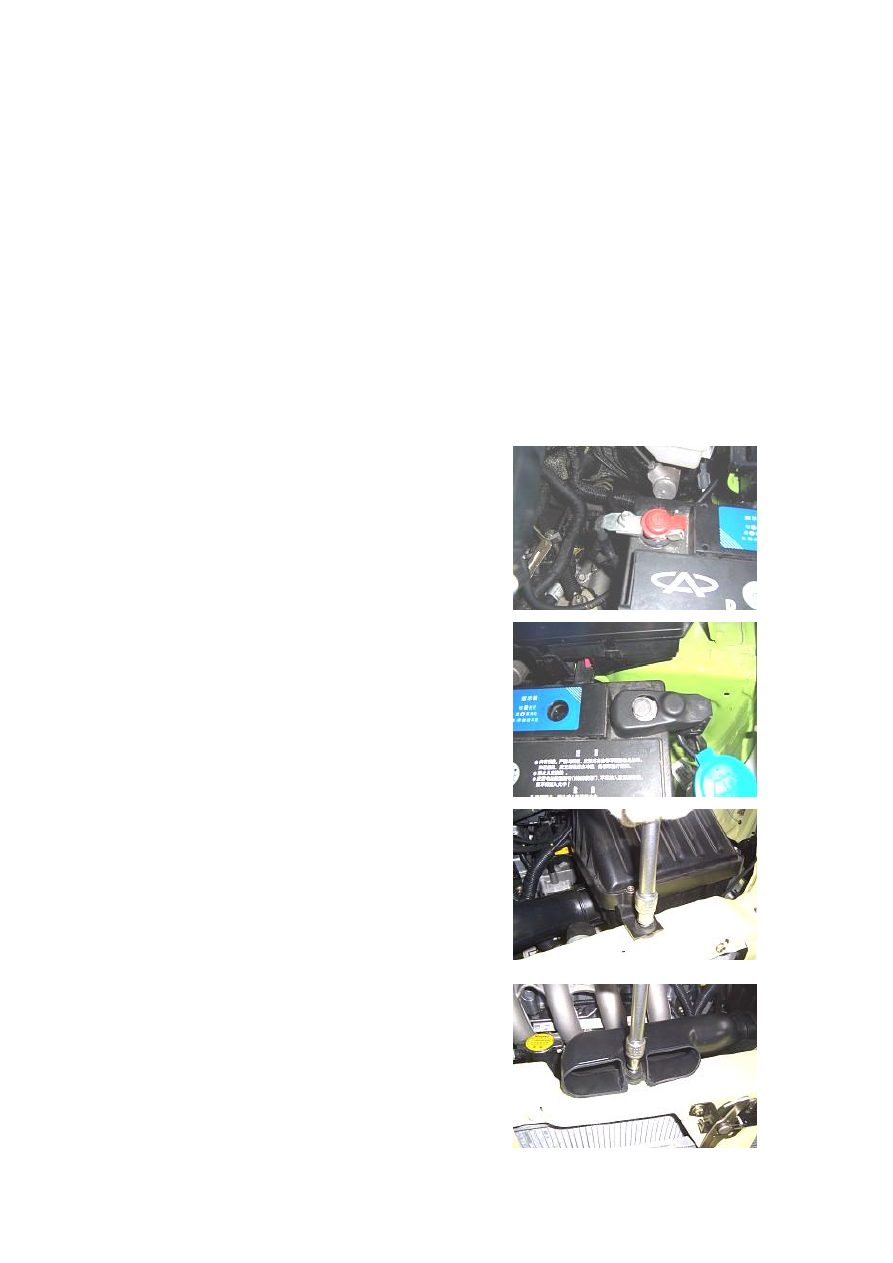

1.  Disassembly/Reassembly  of  Battery  and  Air

Cleaner.

1.1.1. Remove the positive of battery.







1.1.2. Remove the negative of battery, and take off the

battery assy.













1.1.3.  Loosen  the  fixing  nuts  of  air  cleaner  with  a

sleeve.













1.1.4. Loosen the fixing nuts of air cleaner inlet with a

sleeve.











128

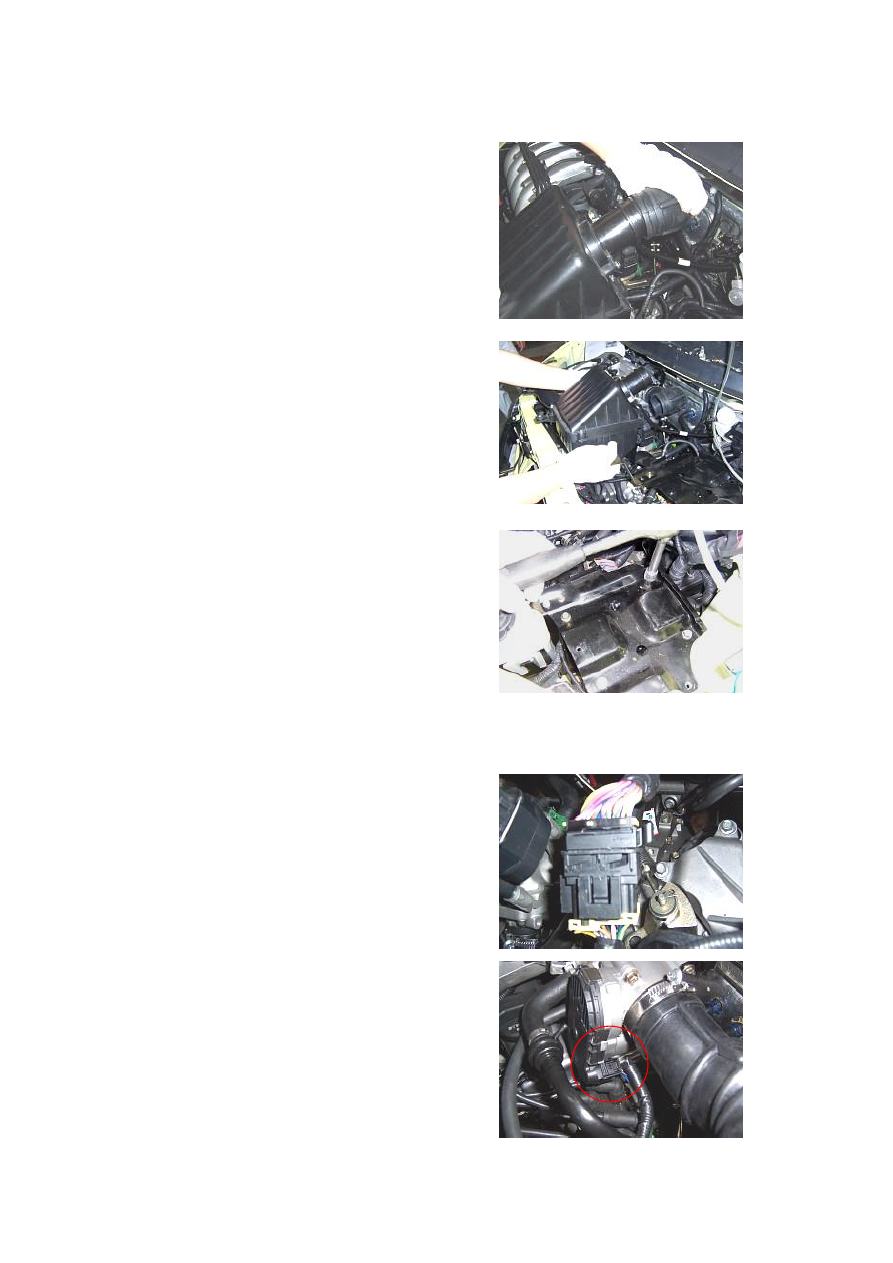

1.1.5. Pull out the  hose  used to connect the air cleaner

with engine intake manifold by hand.













1.1.6. Take off the air cleaner .















1.1.7. Remove the fixed seat from the battery.















1.2. Installation

Install it in the reverse order of removal.





2.  Disconnect  the  connection  of  all  engine  harness

connectors.

2.1.1.  Remove  the  connectors  from  the  electronic

injector harness and engine compartment harness.









2.1.2.  Remove  the  connector  from  the  electronic

throttle.
