38 - ПАНЕЛЬ ПРИБОРОВ

Результат проверки

Переходите к

Записаны диагностические коды U0100-87, U0101-87,
U0129-87, U0131-87, U0140-87, U0151-87, U0167-87, U0214-
87 и U0073-88

Неисправность

Диагностический код не выводится

OK

Неисправность

Замените панель приборов

ДА

Система исправна

38-

41

38 - ПАНЕЛЬ ПРИБОРОВ

Диагностический

код

U1300-55

Ошибка конфигурации программного обеспечения - не
конфигурировано

Логика обнаружения неисправностей при самодиагностике

Диагностиче-

ский код

Описание

 диагностического кода

Условия появления

диагностического кода

Возможная

причина

U1300-55

Ошибка конфигурации программ-
ного обеспечения - не конфигури-
ровано

Замок зажигания в положе-
нии ON

Панель приборов



•

 ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме



•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Подтвердите диагностические коды

a.   Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для удаления диагностических кодов, записанных в системе управления панелью прибо-
ров.

b.   Поверните замок зажигания в положение LOCK и подождите несколько минут.
c.   Включите зажигание.
d.   Снова используйте диагностический тестер X-431 3G с последней версией программного обе-

спечения для считывания диагностических кодов в системе управления панелью приборов.

e.   Считайте диагностические коды.

Результат проверки

Переходите к

Выводится диагностический код U1300-55

Неисправность

Диагностический код не выводится

OK

Неисправность

Замените панель приборов

ДА

Система исправна

38-

42

38 - ПАНЕЛЬ ПРИБОРОВ

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Панель приборов

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии панели приборов требуется надевать средства



•

защиты для обеспечения безопасности.
Выполняйте операции осторожно, чтобы не повредить компоненты при снятии панели прибо-



•

ров.
Будьте осторожны, чтобы не поцарапать лакокрасочное покрытие салона и кузова автомобиля



•

при снятии панели приборов.

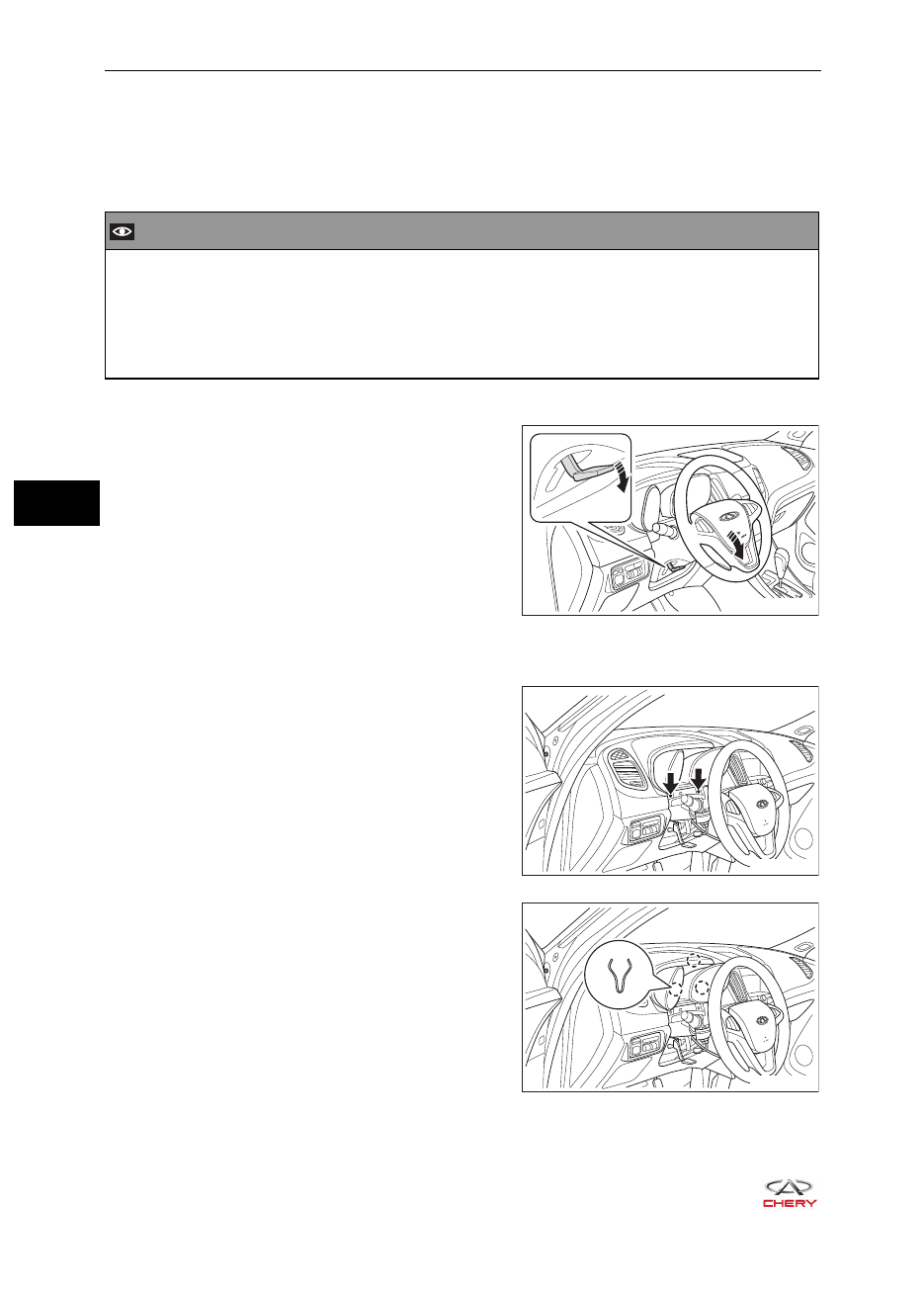

1.  Выключите все электрооборудование и выключите зажигание.
2.  Отсоедините «отрицательный» провод аккумуля-

торной батареи.

3.  Опустите рулевое колесо в направлении стрелки,

как показано на рисунке.

4.  Снимите крышку комбинированного переключате-

ля (см. с. 28-13)

5.  Снимите панель приборов.

a.  Отверните 2 винта (указаны стрелкой) крепле-

ния панели приборов.
(Момент затяжки: 1,5 ± 0,5 Нм)

b.  С помощью отвертки, обернутой защитной

лентой, освободите зажимы на панели прибо-
ров.

RT21380040

RT21380020

RT21380021

38-

43

38 - ПАНЕЛЬ ПРИБОРОВ

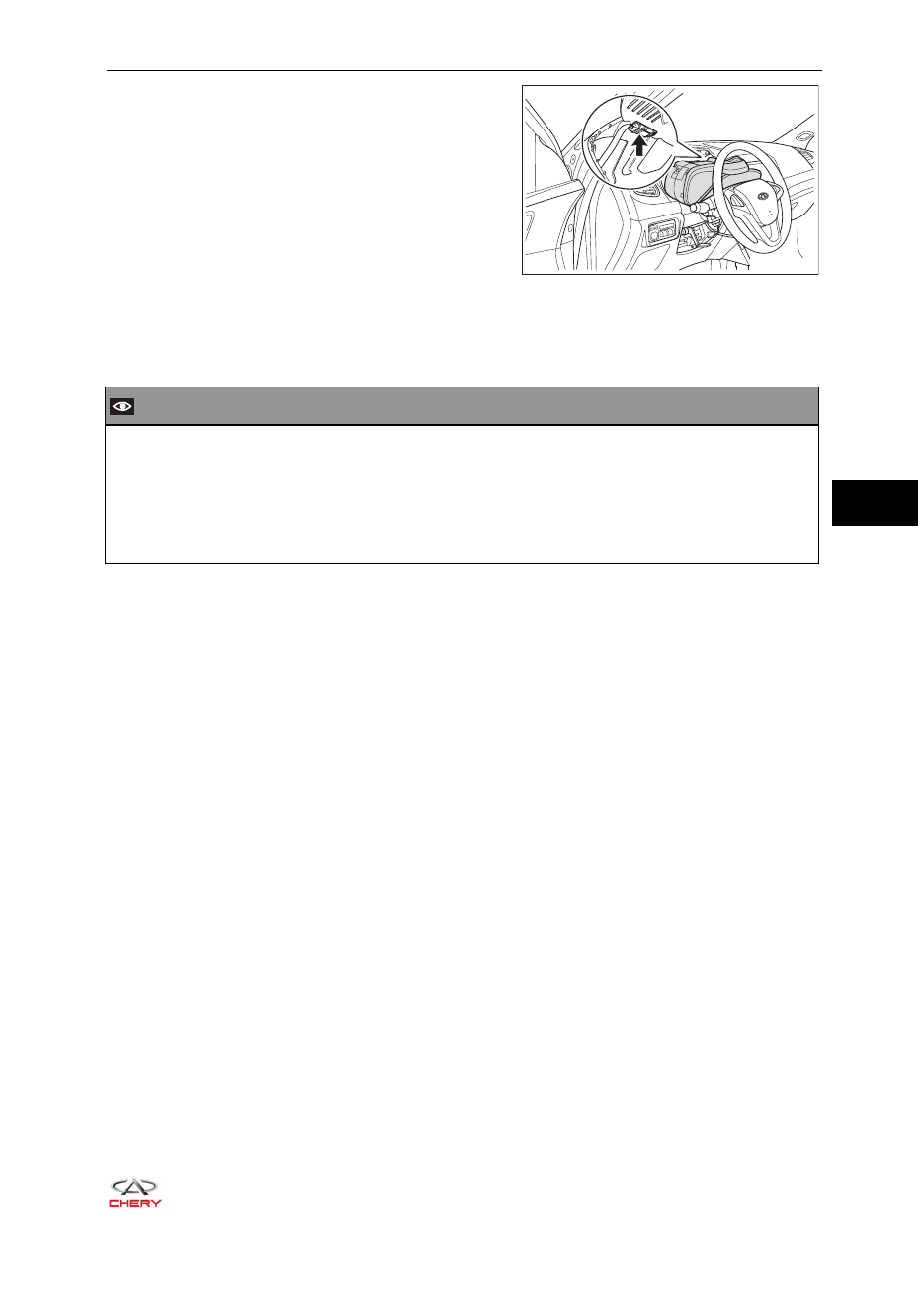

c.   Отсоедините разъем панели приборов (указан

стрелкой) и снимите панель приборов.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке панели приборов следует совместить установочное отверстие панели приборов



•

с установочным штифтом панели управления и установите ее на место.
При установке панели приборов следует установить на место разъем.



•

При установке панели приборов следует надежно затянуть винты крепления.



•

Выполняйте операции осторожно, чтобы не повредить компоненты при установке панели при-



•

боров.

RT21380030
