Chery Tiggo 5 (T21). Руководство по ремонту - часть 440

38-

16

38 - ПАНЕЛЬ ПРИБОРОВ

Таблица диагностических кодов (DTC)

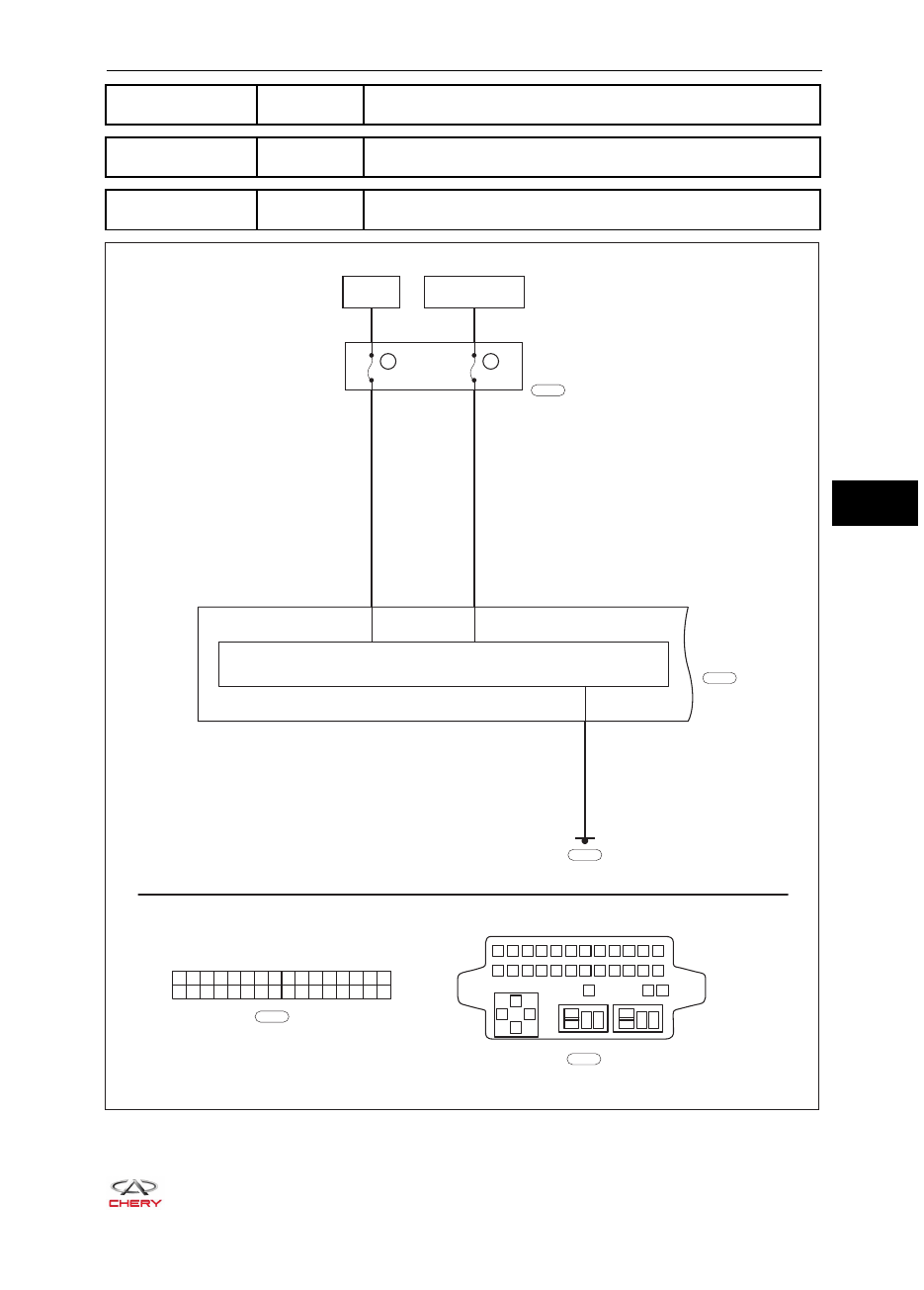

Диагностический

код

Описание диагностического кода

B1100-13

Обрыв цепи питания

B1100-16

Напряжение в цепи питания ниже порогового значения

B1100-17

Напряжение в цепи питания выше порогового значения

B1101-11

Неисправность датчика уровня топлива – короткое замыкание на «массу»

B1101-15

Неисправность датчика уровня топлива – короткое замыкание на аккумуляторную
батарею или обрыв цепи

B1103-00

Неисправность светодиодного индикатора подушек безопасности – нет данных
о подтипе

B1104-41

Ошибка в контрольной сумме электрически стираемого программируемого
постоянного запоминающего устройства (EEPROM)

U0100-87

Потеря связи с EMS

U0101-87

Потеря связи с TCM

U0114-87

Потеря связи с TMM

U0126-87

Потеря связи с блоком SAM

U0127-87

Потеря связи с TPM

U0129-87

Потеря связи с блоком BSM

U0131-87

Потеря связи с EPS

U0140-87

Потеря связи с блоком BCM

U0151-87

Потеря связи с блоком ICM

U0167-87

Потеря связи с иммобилайзером

U0214-87

Потеря связи с PEPS

U0073-88

Отключение шины CAN

U1300-55

Ошибка конфигурации программного обеспечения - не конфигурировано

38-

17

38 - ПАНЕЛЬ ПРИБОРОВ

Диагностический

код

B1100-13

Обрыв цепи питания

Диагностический

код

B1100-16

Напряжение в цепи питания ниже порогового значения

Диагностический

код

B1100-17

Напряжение в цепи питания выше порогового значения

ET21380050

R

P

RF23

10A

23

10A

RF06

6

11

13

1 2 3 4 5 6 7 8 9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

B

I-007

I-007

L

I-015

I-015

I-003

3

B

БЛОК A
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

АККУМУ-

ЛЯТОРНАЯ

БАТАРЕЯ

ПОЛОЖЕНИЕ ON

ИЛИ START ЗАМКА

ЗАЖИГАНИЯ

ПАНЕЛЬ
ПРИБОРОВ

МИКРОПРОЦЕССОР

38-

18

38 - ПАНЕЛЬ ПРИБОРОВ

Диагностический

код

Описание

диагностического кода

Условия появления

диагностического кода

Возможная

причина

B1100-13

Обрыв цепи питания

Замок зажигания

в положении ON

Система зарядки



•

Жгут проводов или



•

разъем
Панель приборов



•

B1100-16

Напряжение в цепи питания ниже
порогового значения

B1100-17

Напряжение в цепи питания выше
порогового значения

 ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме



•

конкретной цепи и данным о компоненте.

38-

19

38 - ПАНЕЛЬ ПРИБОРОВ

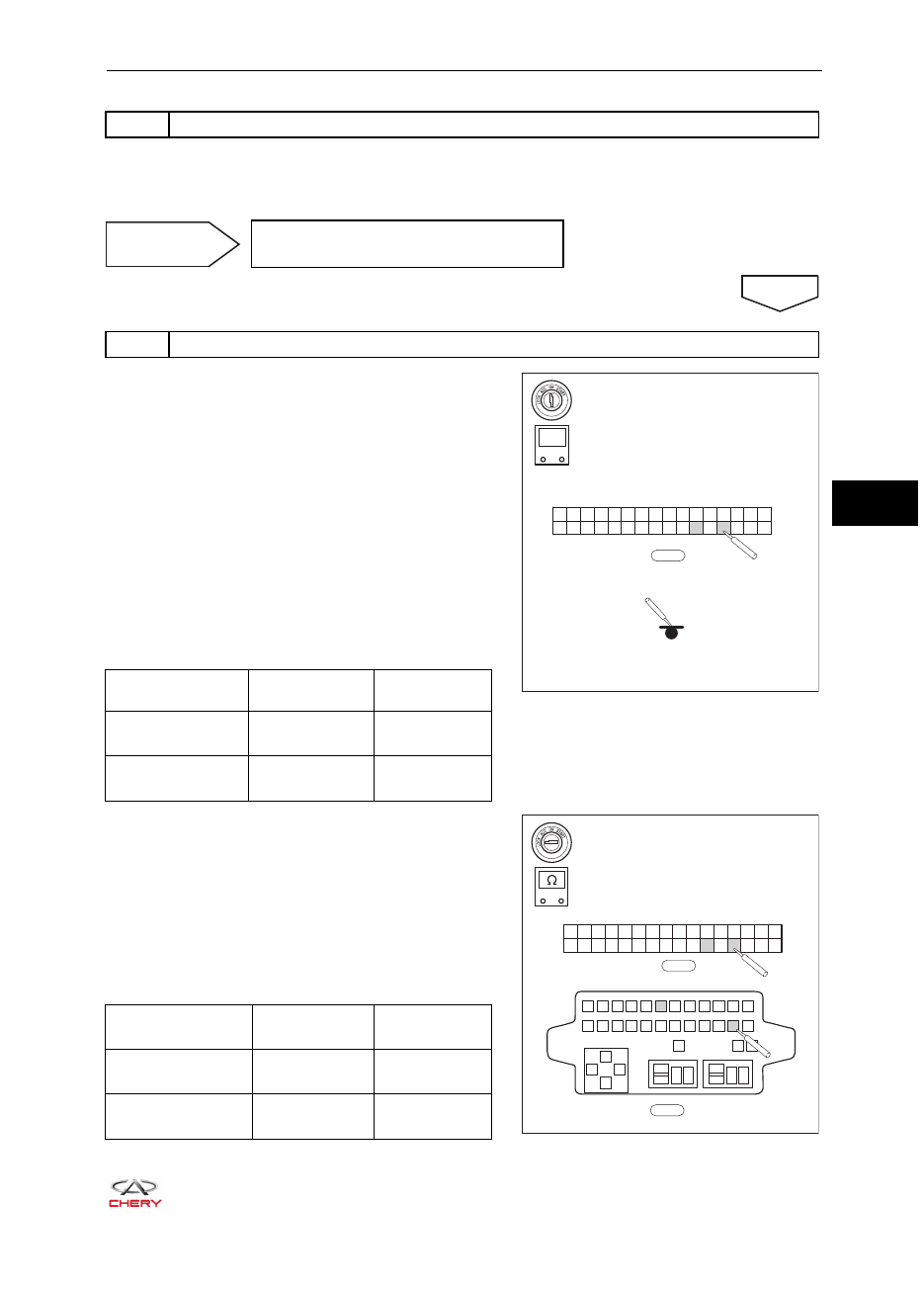

Процедура диагностики

1

Проверка аккумуляторной батареи

a.   С помощью цифрового мультиметра измерьте напряжение между «положительным» и «отрица-

тельным» выводами аккумуляторной батареи.

b.   Напряжение аккумуляторной батареи должно составлять от 11 до 14В.

Неисправность

Зарядите или замените
аккумуляторную батарею

ДА

2

Проверьте разъем и жгут проводов панели управления

a.   Поверните замок зажигания в положение LOCK.
b.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

c.   Отсоедините разъем I-015 жгута проводов панели

управления.

d.   Присоедините «отрицательный» провод аккумуля-

торной батареи.

e.   Поверните замок зажигания в положение ON.
f.   С помощью цифрового мультиметра измерьте

напряжение питания между разъемом I-015 жгута
проводов панели управления и «массой» кузова
в соответствии со значениями в приведенной
ниже таблице, чтобы проверить, исправна ли цепь
управления питанием системы.



Номинальное напряжение

Подключение

мультиметра

Условия

Условия

проверки

I-015 (11)  - «масса»

кузова

Замок зажигания

в положении ON

11 - 14 В

I-015 (13) - «масса»

кузова

Замок зажигания

в положении ON

11 - 14 В

g.   Поверните замок зажигания в положение LOCK.
h.   Отсоедините «отрицательный» провод аккумуля-

торной батареи.

i.   Отсоедините разъемы I-015 и I-007 жгута прово-

дов панели управления.

j.   С помощью цифрового мультиметра проверьте

электрическую проводимость между разъемами
I-003 и I-043 жгута проводов панели управления в
соответствии с данными приведенной ниже
таблицы.

Подключение

мультиметра

Условия

Условия

проверки

I-015 (11) - I-007 (23)

Всегда

Проводимость

имеется

I-015 (13) - I-007 (6)

Всегда

Проводимость

имеется

RT21380100

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-015

-

+

V

-

+

RT21380110

32

31

30

29

28

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

27

26

25

24

23

22

21

20

19

18

17

I-015

1 2 3 4 5 6 7 8 9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

I-007
