37-

60

37 - ЗАМКИ ДВЕРЕЙ

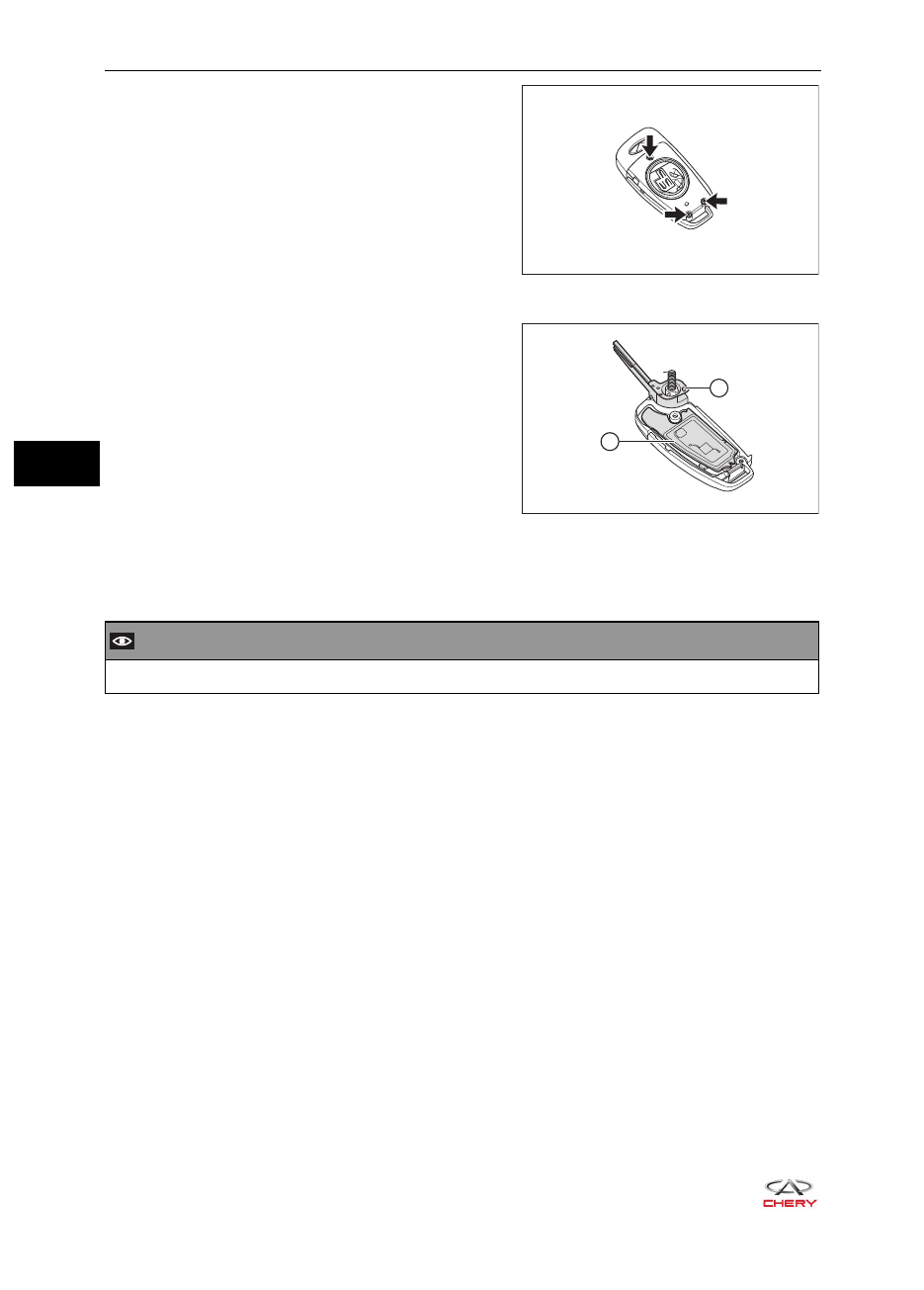

c.   Отверните 3 винта крепления (указаны стрел-

кой) верхней крышки пульта дистанционного
управления.
(Момент затяжки: 0,4 ± 0,1 Н·м)

d.   Снимите верхнюю крышку пульта дистанцион-

ного управления.

e.   Снимите механический ключ пульта дистанци-

онного управления (1).

f.   Снимите микросхему пульта дистанционного

управления (2).

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

После сборки пульта дистанционного управления проверьте, нормально ли работает этот пульт.



•

RT21370380

1

2

RT21370390

38-

1

ПАНЕЛЬ ПРИБОРОВ

ОБЩИЕ СВЕДЕНИЯ .......................38-3

Описание  .................................38-3
Принцип работы .........................38-4
Характеристики  .........................38-4
Инструменты .............................38-4
Электрическая схема ..................38-5
Перечень контактов панели
приборов ................................ 38-10

ДИАГНОСТИКА И ПРОВЕРКА ......... 38-11

Таблица признаков
неисправностей и их причин ....... 38-11
Диагностические приборы ......... 38-13
Процедура подтверждения
диагностического кода .............. 38-13
Поиск и устранение периодически
появляющихся неисправностей .. 38-13
Проверка соединения на «массу»  38-14
Процедура диагностики  ............ 38-14
Таблица диагностических
кодов (DTC) ............................. 38-16
B1100-13 ................................ 38-17
B1100-16 ................................ 38-17

B1100-17 ................................ 38-17
B1101-11 ................................ 38-21
B1101-15 ................................ 38-21
B1103-00 ................................ 38-25
B1104-41 ................................ 38-28
U0100-87 ................................ 38-29
U0101-87 ................................ 38-29
U0129-87 ................................ 38-29
U0131-87 ................................ 38-29
U0140-87 ................................ 38-29
U0151-87 ................................ 38-29
U0167-87 ................................ 38-29
U0214-87 ................................ 38-29
U0073-88 ................................ 38-29
U1300-55 ................................ 38-41

ОБСЛУЖИВАНИЕ
НА АВТОМОБИЛЕ ........................ 38-42

Панель приборов ...................... 38-42

Снятие ........................................... 38-42
Установка ...................................... 38-43

38-

2

38-

3

38 - ПАНЕЛЬ ПРИБОРОВ

ОБЩИЕ СВЕДЕНИЯ

Описание

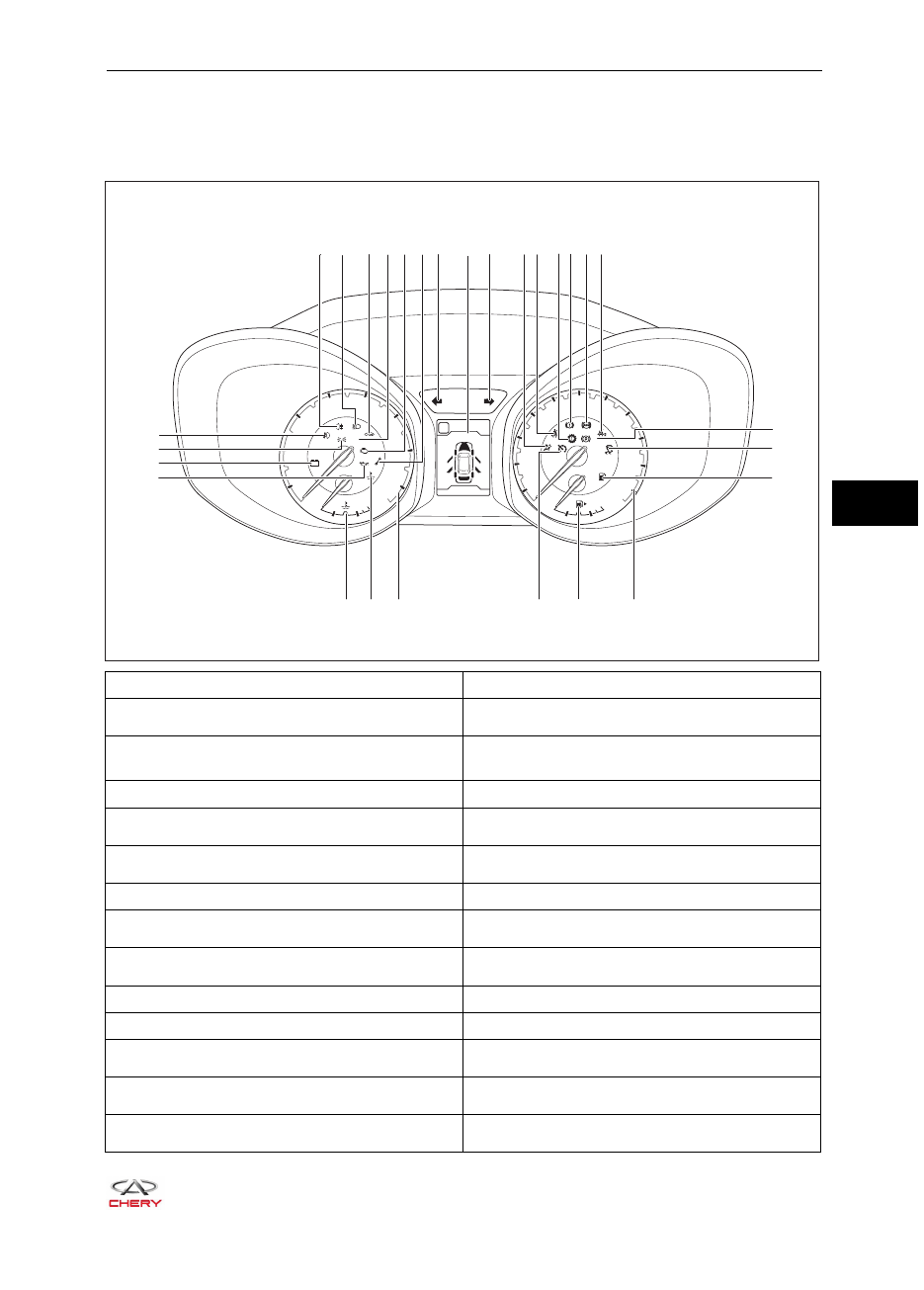

Панель приборов

RT21380010

0

C

X1000

rpm

0

1

2

3

4

5

6

7

8

H

EPC

E

km/h

20

40

60

80

100 120

140

160

180

200

220

F

-

+

OFF

P

08:30

123

km

1

25

24

23

3

4

2

26 27 28

21

22

19

15

6

10

5

7 8 9

11

12

14

13

18

16

17

20

1 -  Индикатор указателя левого поворота

2 -  Многофункциональный дисплей

3 -  Индикатор указателя правого поворота

4 -  Сигнализатор дополнительной системы пассив-

ной безопасности

5 - Сигнализатор напоминания о не пристегнутом

ремне безопасности водителя

6 -  Сигнализатор неисправности коробки передач

(автомобиль с вариатором)

7 -  Сигнализатор неисправности тормозной системы 8 -  Сигнализатор системы ABS

9 - Сигнализатор напоминания о не пристегнутом

ремне безопасности переднего пассажира

10 -  Сигнализатор стояночного тормоза

11 -  Индикатор ESP OFF (для некоторых вариантов

исполнения автомобиля)

12 -  Сигнализатор минимального уровня топлива

13 -  Спидометр

14 -  Указатель уровня топлива

15 -  Индикатор системы круиз-контроля (для некото-

рых вариантов исполнения автомобиля)

16 -  Тахометр

17 -  Сигнализатор перегрева охлаждающей жидко-

сти двигателя

18 -  Указатель температуры охлаждающей жидкости

19 -  Сигнализатор низкого давления моторного масла 20 -  Сигнализатор неисправности системы зарядки

21 -  Индикатор включения габаритных фонарей

22 -  Индикатор включения противотуманных фар

23 -  Индикатор включения заднего противотуманно-

го фонаря

24 -  Индикатор включения дальнего света фар

25 -  Сигнализатор неисправности системы иммоби-

лайзера двигателя

26 -  Сигнализатор неисправности систем двигателя

27 -  Сигнализатор неисправности двигателя

28 -  Индикатор необходимости очередного техниче-

ского обслуживания
