Chery Tiggo 5 (T21). Руководство по ремонту - часть 433

37-

48

37 - ЗАМКИ ДВЕРЕЙ

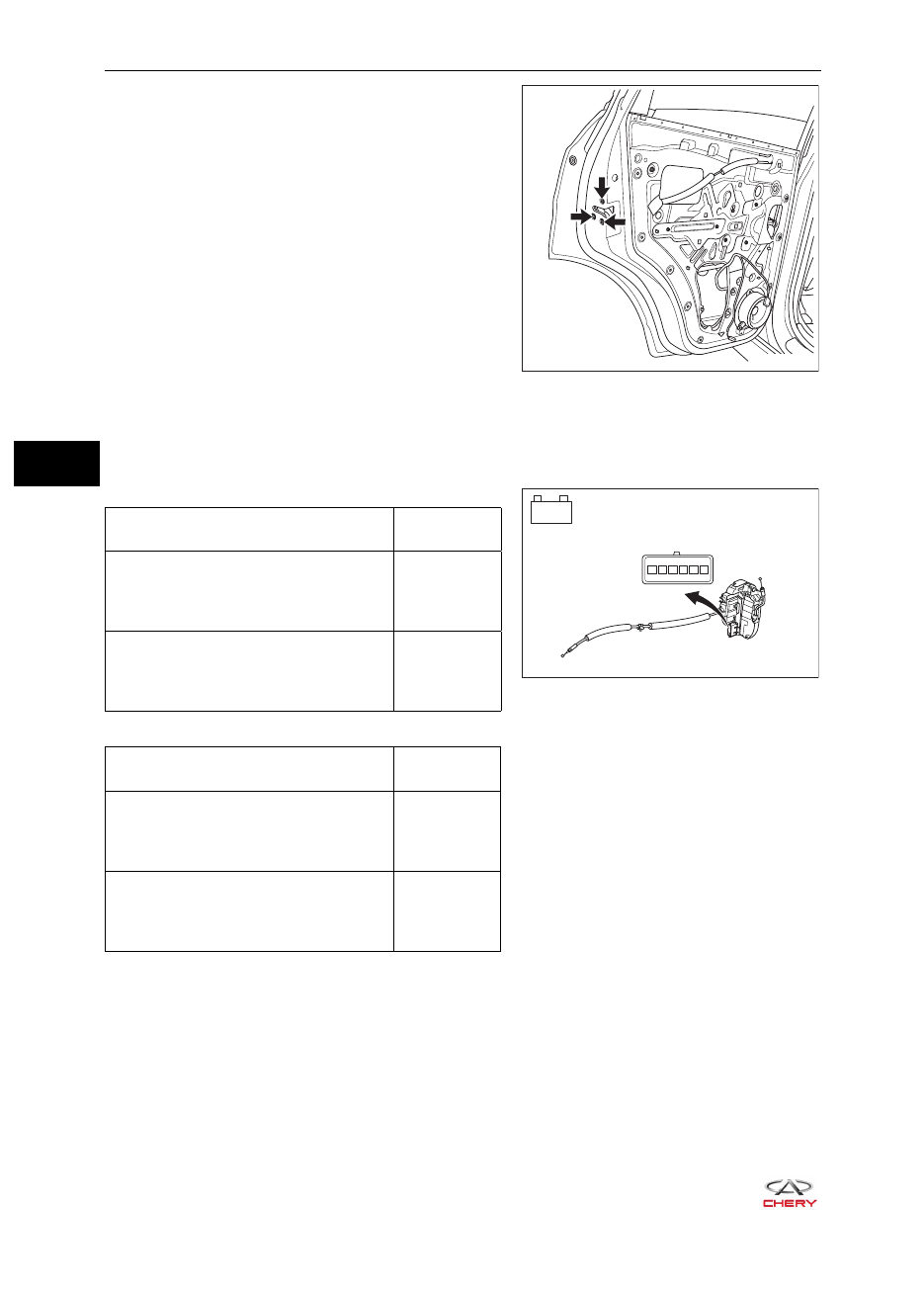

c.   Отверните 3 винта крепления (указаны стрел-

кой) замка задней двери и снимите замок
задней двери.
(Момент затяжки: 5,8 ± 0,7 Н·м)

Проверка

1.   Проверьте замок задней двери (узел крепления).

a.   Подайте напряжение аккумуляторной батареи на контакты разъема замка задней двери

(узел крепления) и проверьте его работу в соответствии с приведенной ниже таблицей.



Замок задней левой двери

Условия измерения

Условия

проверки

«Положительный» (+) вывод
аккумуляторной батареи → Контакт 3

«Отрицательный» вывод аккумуляторной
батареи (-) → Контакт 2

Заперт

«Положительный» (+) вывод
аккумуляторной батареи → Контакт 2

«Отрицательный» вывод аккумуляторной
батареи (-) → Контакт 3

Блокировки

нет



Замок задней правой двери

Условия измерения

Условия

проверки

«Положительный» (+) вывод
аккумуляторной батареи → Контакт 4

«Отрицательный» вывод аккумуляторной
батареи (-) → Контакт 5

Заперт

«Положительный» (+) вывод
аккумуляторной батареи → Контакт 5

«Отрицательный» вывод аккумуляторной
батареи (-) → Контакт 4

Блокировки

нет



Если результат не соответствует указанному, то
замените замок задней двери.

RT21370190

RT21370200

-

+

1 2 3 4 5 6

37-

49

37 - ЗАМКИ ДВЕРЕЙ

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке замка задней двери проверьте, чтобы разъем был установлен правильно.



•

При установке замка задней двери верните трос на место.



•

После установки замка задней двери проверьте, правильно ли работает этот замок.



•

37-

50

37 - ЗАМКИ ДВЕРЕЙ

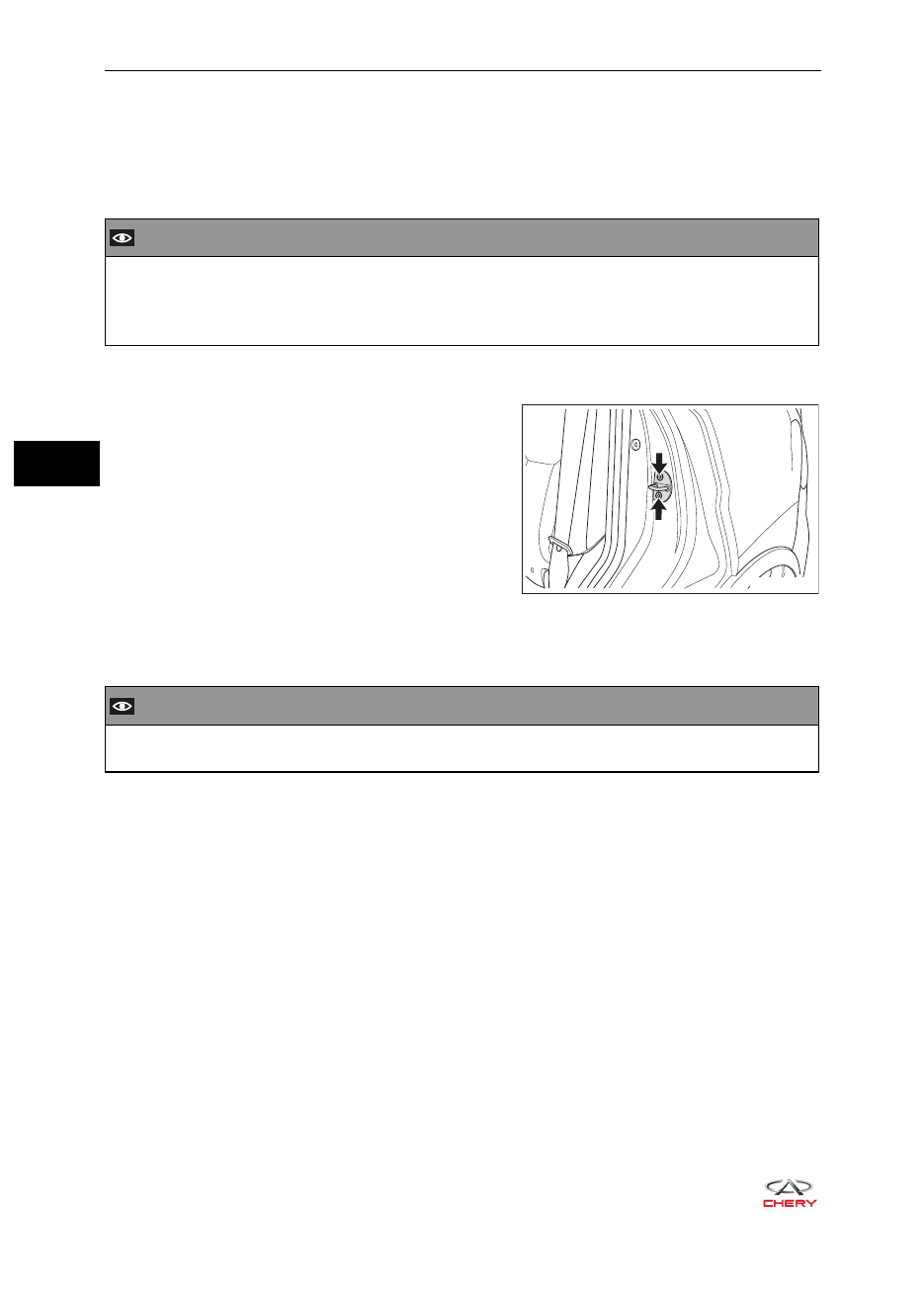

Фиксатор замка задней двери

Снятие

К СВЕДЕНИЮ:

Последовательность выполнения операций на правой и левой сторонах одинакова.



•

Ниже изложена последовательность выполнения работы на левой стороне.



•

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии фиксатора замка задней двери требуется наде-



•

вать средства защиты для обеспечения безопасности.
При снятии фиксатора замка задней двери следует исключить повреждение лакокрасочного



•

покрытия кузова.

1.   Снимите фиксатор замка задней левой двери.

a.   Отверните 2 винта крепления (указаны стрел-

кой) фиксатора замка задней левой двери.
(Момент затяжки: 10 ± 1 Н·м)

b.   Снимите фиксатор замка задней левой двери.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При установке фиксатора замка задней двери следует исключить повреждение лакокрасочного



•

покрытия кузова.

RT21370210

37-

51

37 - ЗАМКИ ДВЕРЕЙ

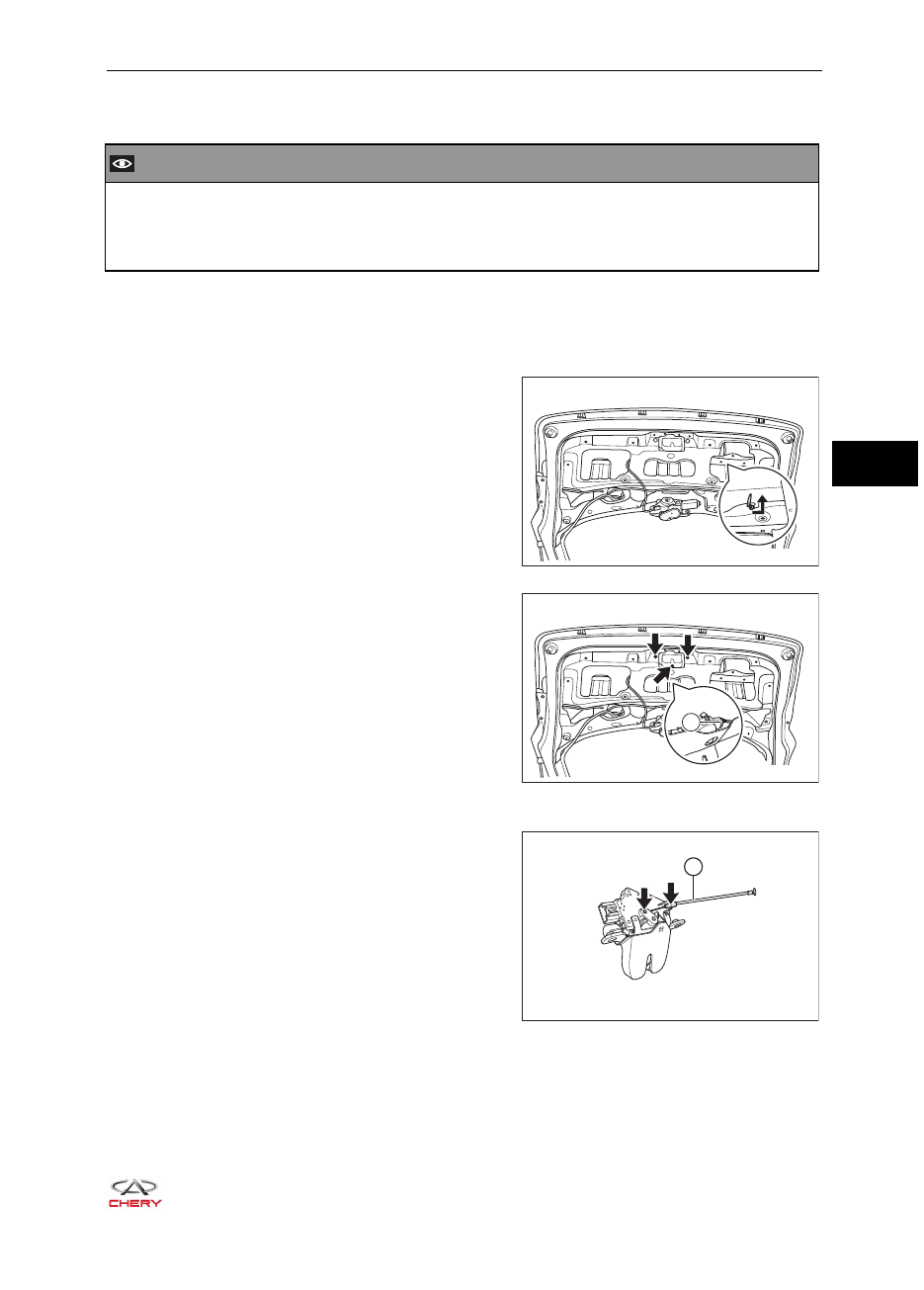

Замок двери багажного отделения

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев при снятии замка двери багажного отделения требуется на-



•

девать средства защиты для обеспечения безопасности.
При снятии замка двери багажного отделения следует исключить повреждение отделки салона



•

и лакокрасочного покрытия кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.   Снимите обивку двери багажного отделения (см. с. 47-47).
4.   Снимите замок двери багажного отделения.

a.   Извлеките трос механического устройства от-

пирания замка двери багажного отделения из
прорези в направлении стрелки, как показано
на рисунке.

b.   Отсоедините разъем (1) замка двери багажно-

го отделения.

c.   Отверните 3 винта крепления (указаны стрел-

кой) замка двери багажного отделения и сни-
мите замок двери багажного отделения.
(Момент затяжки: 10 ± 1 Н·м)

5.   Снимите трос механического устройства отпира-

ния замка двери багажного отделения.

a.   Отсоедините трос механического устройства

отпирания замка двери багажного отделения
(указан стрелкой) из прорези.

b.   Снимите трос механического устройства от-

пирания замка двери багажного отделения (1).

RT21370220

RT21370230

1

RT21370240

1
