34-22

Диагностический код

B1305

В иммобилайзере не записано ни одного ключа

Диагности-

ческий код

Описание диагно-

стического кода

Условия установки

диагностического

кода

Возможная причина

B1305

В иммобилайзере не
записано ни одного
ключа

Замок зажигания в
положении ON

Жгут проводов или разъем

•

Блок управления системой иммо-

•

билайзера

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи составляет от 11 до 14В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения

•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети пе-
редачи данных.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке TCU.

Поверните замок зажигания в положение LOCK и подождите несколько минут.

•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся. Обратитесь к разделу «Поиск и устранение перио-
дически появляющихся неисправностей».

ВНИМАНИЕ

Если блок ECM или блок управления иммобилайзером был заменен, то следует согласовать

•

систему с диагностическим тестером X-431 3G (

см. с. 34-7

Процедура диагностики

Согласуйте ключ зажигания

a. С помощью диагностического тестера X-431 3G согласуйте ключ зажигания (

см. с. 34-7

НЕИСПРАВНОСТЬ

Замените блок управления иммоби-
лайзером

Система работает нормально.

34-23

Диагностический код

B1306

Индивидуальный код не запрограммирован

Диагности-

ческий код

Описание диагно-

стического кода

Условия установки

диагностического

кода

Возможная причина

B1306

Индивидуальный код
не запрограммиро-
ван

Замок зажигания в
положении ON

Жгут проводов или разъем

•

Блок управления системой иммо-

•

билайзера

Процедура подтверждения диагностического кода

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения

•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети пе-
редачи данных.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке TCU.

Поверните замок зажигания в положение LOCK и подождите несколько минут.

•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

ВНИМАНИЕ

Если блок ECM или блок управления иммобилайзером был заменен, то следует согласовать

•

систему с диагностическим тестером X-431 3G (

см. с. 34-7

Процедура диагностики

Запишите индивидуальный код

НЕИСПРАВНОСТЬ

Замените блок управления иммоби-
лайзером

Система работает нормально

34-24

Диагностический код

U0100

Потеря связи с фреймом опознания блока ECM

Диагностический код

U0073

Отключение линии обмена данными блока управления

Диагности-

ческий код

Описание

диагностического кода

Условия установки

диагностического

кода

Возможная причина

U0100

Потеря связи с фреймом
опознания блока ECM

Замок зажигания в
положении ON

Жгут проводов или разъем

•

Блок ECM

•

U0073

Отключение линии обмена
данными блока управления

Замок зажигания в
положении ON

Линия шины CAN

•

Процедура подтверждения диагностического кода

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G с последней версией программного обеспечения

•

к диагностическому разъему и установите связь с электронным блоком автомобиля по сети пе-
редачи данных.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке TCU.

Поверните замок зажигания в положение LOCK и подождите несколько минут.

•

Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

ВНИМАНИЕ

Если блок ECM или блок управления иммобилайзером был заменен, то следует согласовать

•

систему с диагностическим тестером X-431 3G (

см. с. 34-7

Процедура диагностики

Проверьте соединение на «массу»

a. Поверните замок зажигания в положение LOCK.

b. Ослабьте затяжку и снова затяните болт или гайку крепления соединения на «массу».

c. Проверьте место установки соединения на «массу».

НЕИСПРАВНОСТЬ

Отремонтируйте или замените соеди-
нение

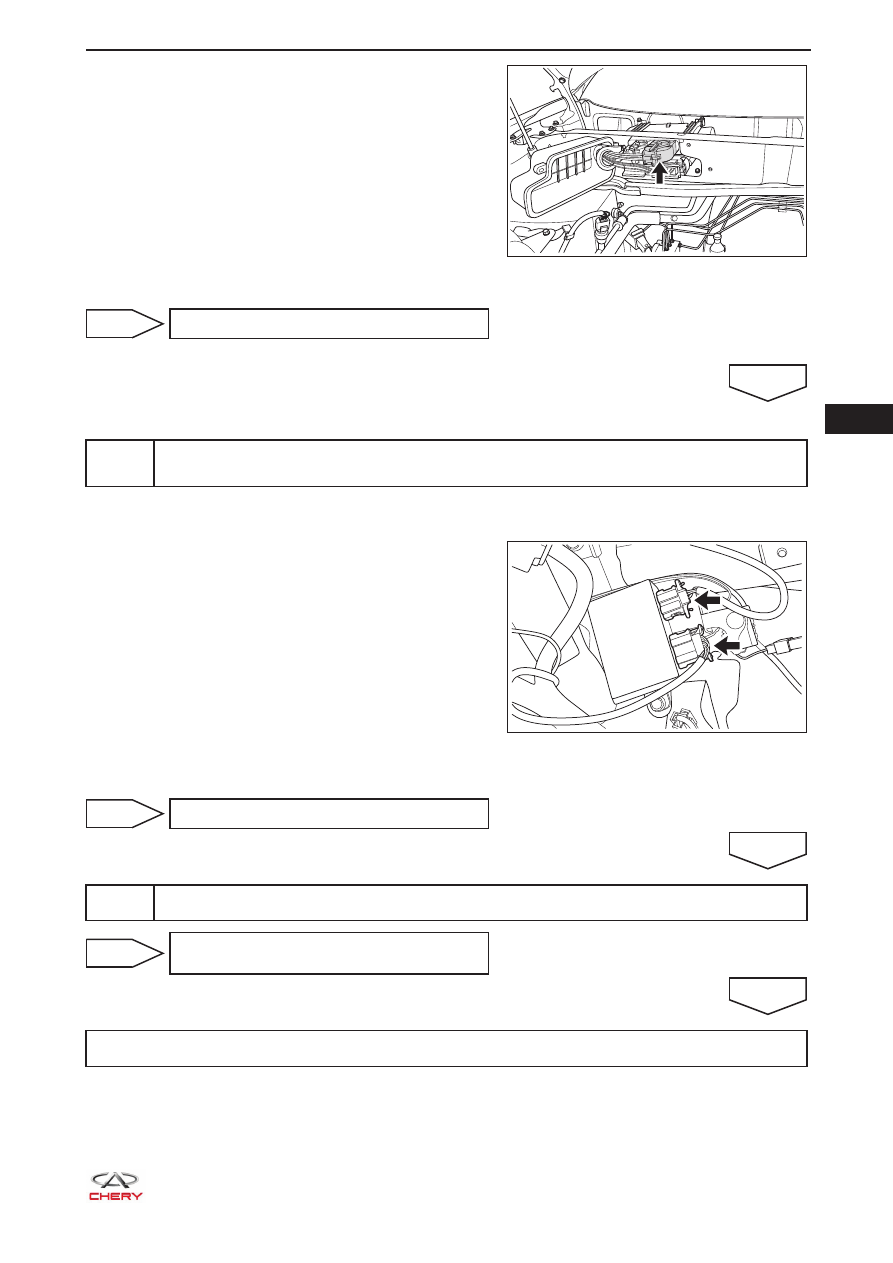

Проверьте разъем блока управления двигателем (ECM)

a. Поверните замок зажигания в положение LOCK.

34-25

b. Отсоедините разъем E-033 блока ECM.

c. Проверьте, не поврежден ли разъем.

НЕИСПРАВНОСТЬ

При необходимости замените разъем

Проверьте разъем блока управления иммобилайзером и разъем катушки иммо-
билайзера

a. Поверните замок зажигания в положение LOCK.

b. Отсоедините разъем I-018 блока управления иммо-

билайзером и разъем катушки иммобилайзера.

c. Проверьте, не повреждены ли разъемы.

НЕИСПРАВНОСТЬ

При необходимости замените разъемы

Замените блок ECM

НЕИСПРАВНОСТЬ

Отремонтируйте или замените линию
шины CAN

Система работает нормально

RT21380241

RT21340100
