Chery Tiggo 5 (T21). Руководство по ремонту - часть 373

       32

32-62

Диагностический код

U1300-55

Ошибка конфигурации программного обеспечения

Логика обнаружения неисправностей при самодиагностике

Диагности-

ческий код

Описание диагно-

стического кода

Условия появления

диагностического

кода

Состояние

сигнализа-

тора

Возможная

причина

U1300-55

Ошибка конфигу-
рации программ-
ного обеспечения

Замок зажигания в
положении ON

ON

Ошибка конфигурации

•

периферии

Блок управления си-

•

стемой SRS

К СВЕДЕНИЮ:

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к элек-
трической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте диагностические коды

a.  Используйте диагностический тестер X-431 3G с последней версией программного обеспечения для

записи и удаления диагностических кодов, записанных в дополнительной удерживающей системе.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, имеется ли такой же диагностический код.

НЕТ



Неисправность, указанная диагности-
ческим кодом, является периодически
появляющейся

ДА

2

Проверьте конфигурацию блока управления системой SRS

a.  Поверните замок зажигания в положение ON.

b.  Используйте диагностический тестер X-431 3G с последней версией программного обеспечения

для проверки, совпадают ли настройки блока управления системой SRS конфигурации настоя-
щего автомобиля.

НЕТ



Перенастройте блок управления си-
стемой SRS

ДА

3

Подтвердите диагностические коды

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумуляторной батареи и подождите не менее 90 секунд.

c.  Присоедините «отрицательный» провод к аккумуляторной батарее.

d.  Поверните замок зажигания в положение ON.

e.  Используйте диагностический тестер X-431 3G с последней версией программного обеспечения

для записи и удаления диагностических кодов, записанных в дополнительной удерживающей си-
стеме.

f.  Поверните замок зажигания в положение LOCK и подождите несколько минут.

g.  Поверните замок зажигания в положение ON и затем выберите пункт «Read Code» (Считать код).

  32

32-63

НЕИСПРАВНОСТЬ



Замените блок управления системой
SRS

OK

Неисправность устранена и система работает нормально

       32

32-64

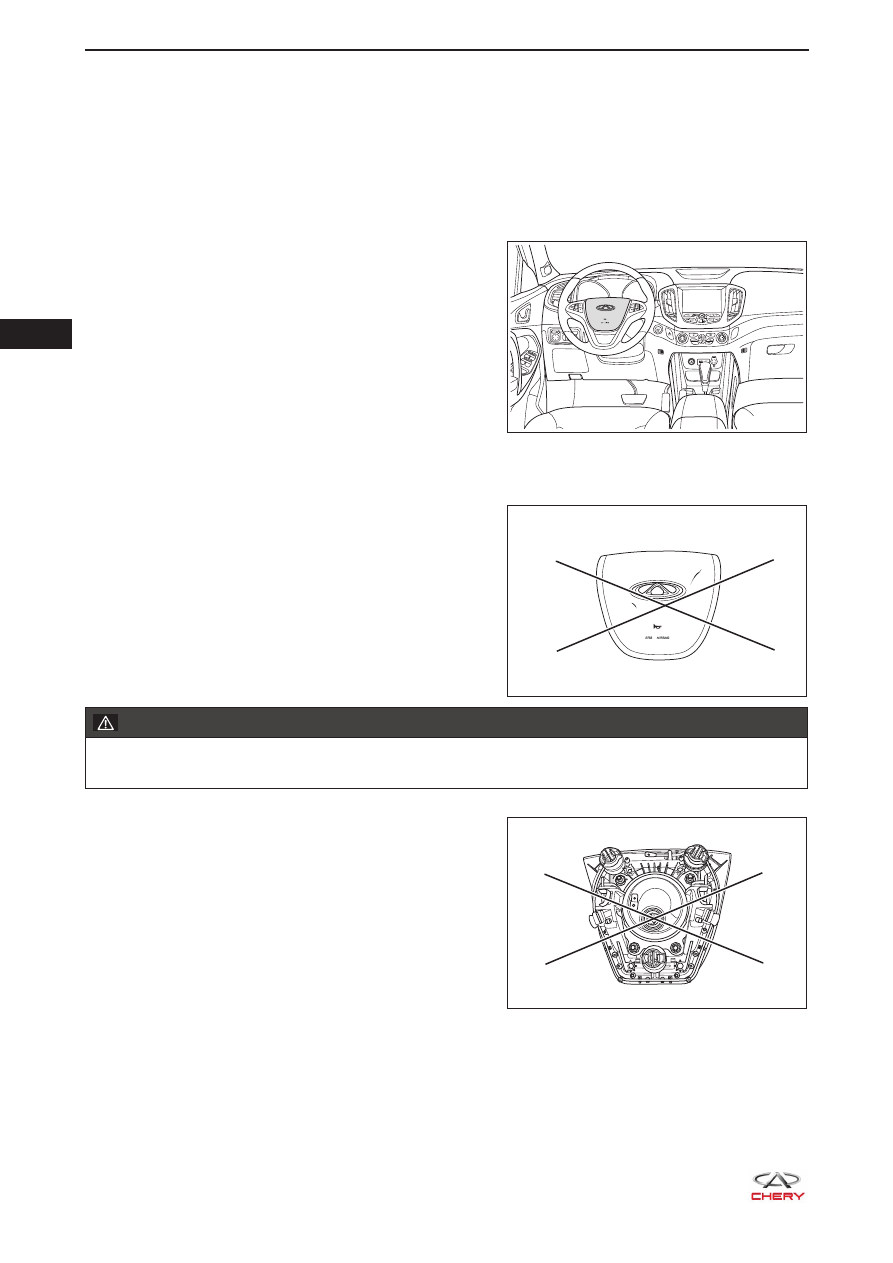

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Подушка безопасности водителя

Проверка без снятия с автомобиля

1.  Проверьте подушку безопасности водителя (автомобиль не участвовал в столкновении и поду-

шка безопасности не сработала).
a.  Выполните проверку систему диагностики.
b.  Выполните визуальную проверку подушки безопасности водителя на автомобиле:

Проверьте, нет ли надрезов, трещин или

•

обесцвечивания на наружной поверхности
подушки безопасности водителя и в углубле-
нии.

При обнаружении любого из перечисленных

•

выше дефектов замените подушку безопас-
ности водителя на новую.

2.  Проверьте подушку безопасности водителя (авто-

мобиль участвовал в столкновении, но подушка без-
опасности не сработала).
a.  Выполните проверку систему диагностики.
b.  Выполните визуальную проверку подушки

безопасности водителя, снятой с автомобиля:

Проверьте, нет ли надрезов, трещин или

•

обесцвечивания на наружной поверхности по-
душки безопасности водителя и в углублении.

Проверьте, нет ли надрезов и трещин у жгу-

•

тов проводов и не разрушены ли разъемы.

Проверьте, не деформировано ли рулевое

•

колесо.



  ПРЕДУПРЕЖДЕНИЕ

При снятии и установке подушки безопасности водителя в точности выполняйте предусмотрен-

•

ные процедуры.

К СВЕДЕНИЮ:

Если контактная пластина подушки безопасно-

•

сти водителя деформирована, то она не подле-
жит ремонту. Всегда заменяйте ее на новую.

Не должно быть никакого контакта между поду-

•

шкой безопасности водителя и рулевым колесом
и при установке новой подушки безопасности
водителя на рулевое колесо следует обеспечить
равномерный зазор между ними по всему пери-
метру.

RT21320030

  32

32-65

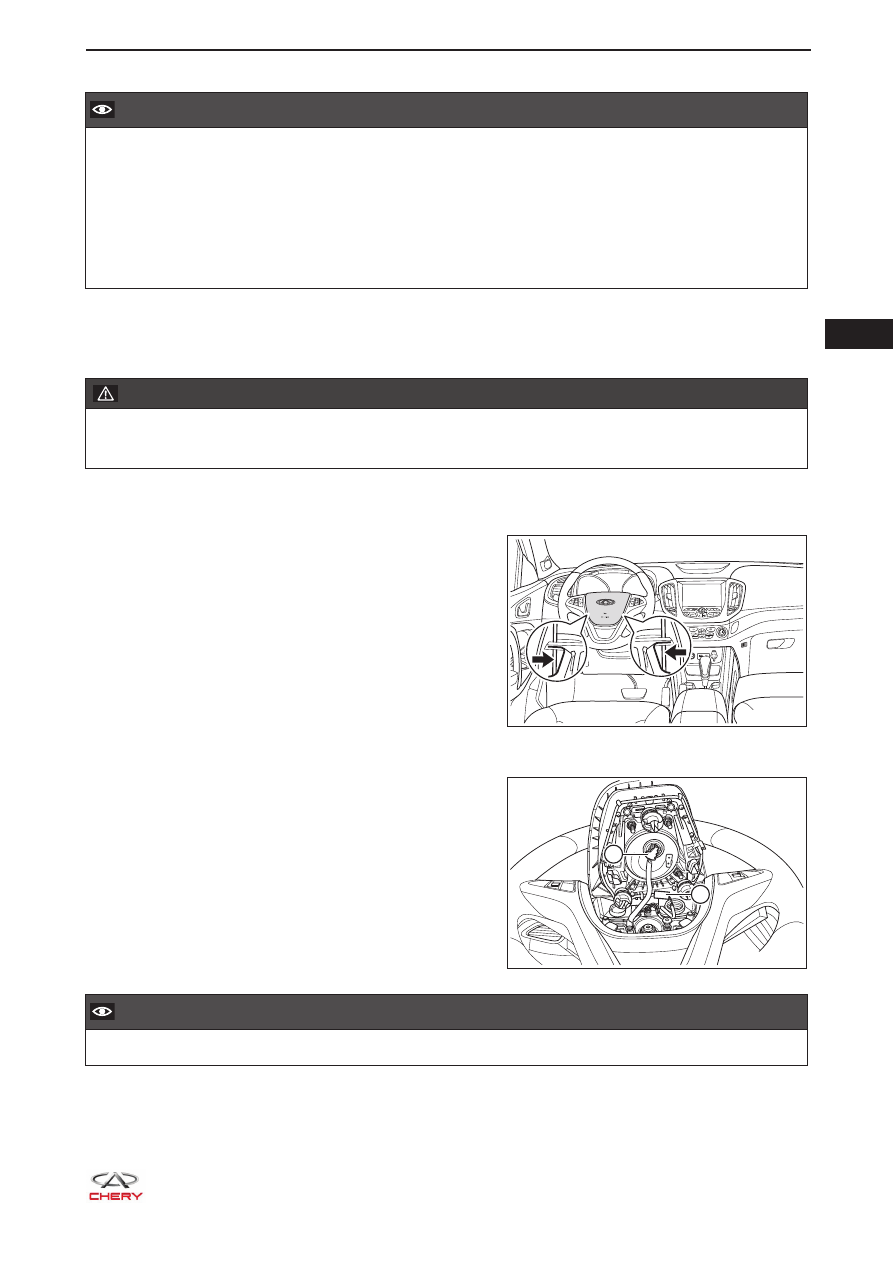

Снятие

  ВНИМАНИЕ

Обращайтесь с осторожностью с подушкой безопасности и блоком управления системой по-

•

душек безопасности, и не стучите по ним и не ударяйте их.

Снятие, проверка и установка системы подушек безопасности должна отвечать соответствую-

•

щим требованиям и техническим условиям и не выполняться небрежно.

Снятую подушку безопасности следует хранить должным образом лицевой стороной вверх.

•

Храните подушку безопасности в таком месте, где достаточно свободного пространства для
предотвращения случайного срабатывания подушки безопасности.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.



  ПРЕДУПРЕЖДЕНИЕ

Подождите не менее 90 секунд после отсоединения «отрицательного» провода аккумуляторной

•

батареи, чтобы исключить срабатывание дополнительной удерживающей системы.

3.  Снимите подушку безопасности водителя.

a.  Установите передние колеса в положение прямолинейного движения.
b.  С помощью плоской отвертки, обернутой

защитной лентой, отожмите пружинные защелки
(указаны стрелкой) из служебных отверстий.

c.  Отсоедините подушку безопасности водителя

от рулевого колеса и осторожно поддерживайте
ее рукой.

d.  Отсоедините разъем жгута проводов подушки

безопасности водителя (1) и разъем жгута
проводов звукового сигнала (2).

  ВНИМАНИЕ

При снятии подушки безопасности НЕ тяните жгут проводов подушки безопасности.

•

RT21320040

RT21320050

1

2
