       31

31-56

3

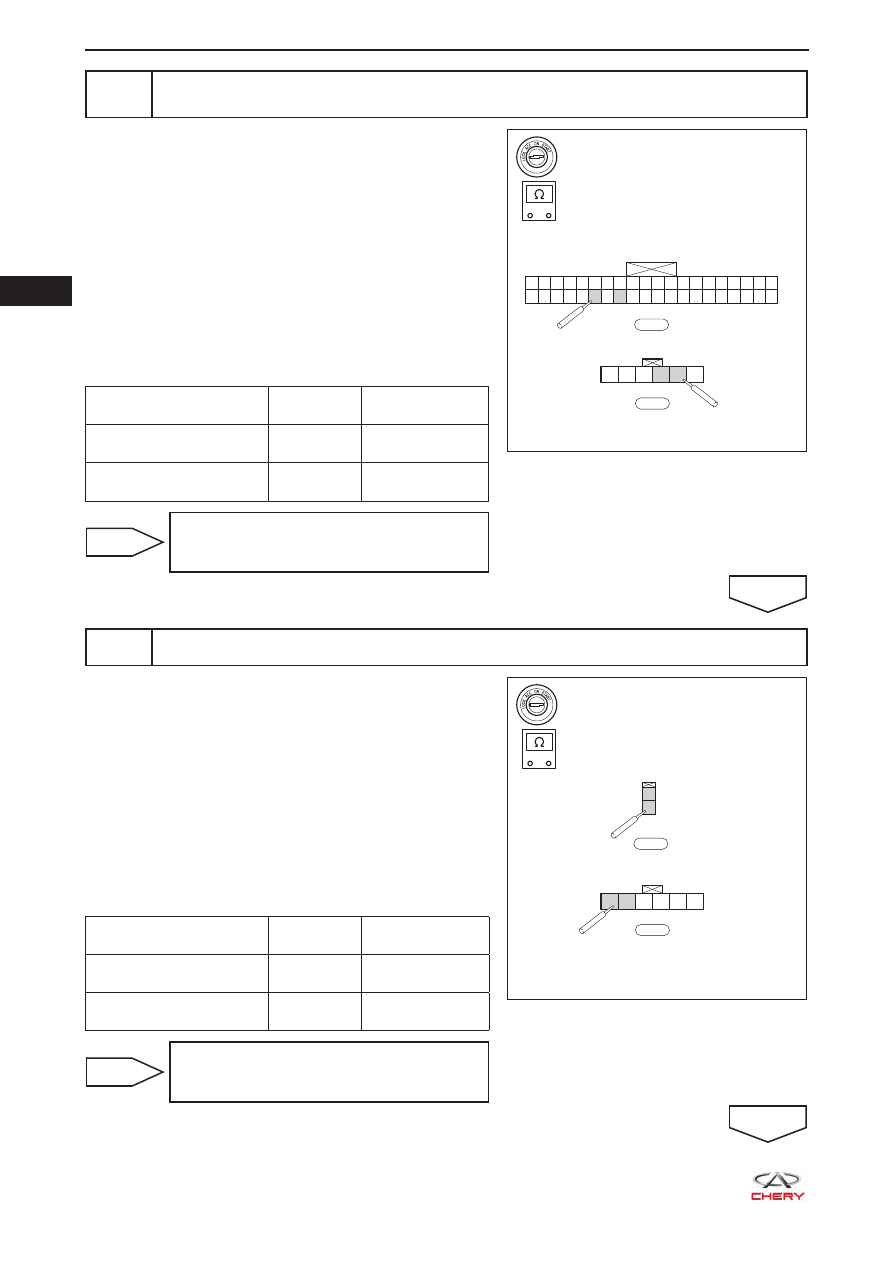

Проверьте жгут проводов и разъем (панель управления системой HVAC - резистор
вентилятора)

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъем K-012 панели управления си-

стемой HVAC.

d.  Отсоедините разъем K-004 резистора вентилятора.

e. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактами
разъема K-012 и разъема K-004, чтобы проверить
наличие обрыва в системе в соответствии с приве-
денной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

K-012 (28) -K-004 (4)

Всегда

Проводимость

имеется

K-012 (26) -K-004 (5)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем системы кондицио-
нирования

OK

4

Проверьте жгут проводов и разъем (вентилятор - резистор вентилятора)

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъем K-008 вентилятора.

d.  Отсоедините разъем K-004 резистора вентилятора.

e. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактами
разъема K-008 и разъема K-004, чтобы проверить
наличие обрыва в системе в соответствии с приве-
денной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

K-008 (1) - K-004 (2)

Всегда

Проводимость

имеется

K-008 (2) - K-004 (1)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем системы кондицио-
нирования

OK

RT21311240

-

+

K-012

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

K-004

1

2

3

4

5

6

RT21311250

-

+

K-004

1

2

3

4

5

6

K-008

1

2

  31

31-57

5

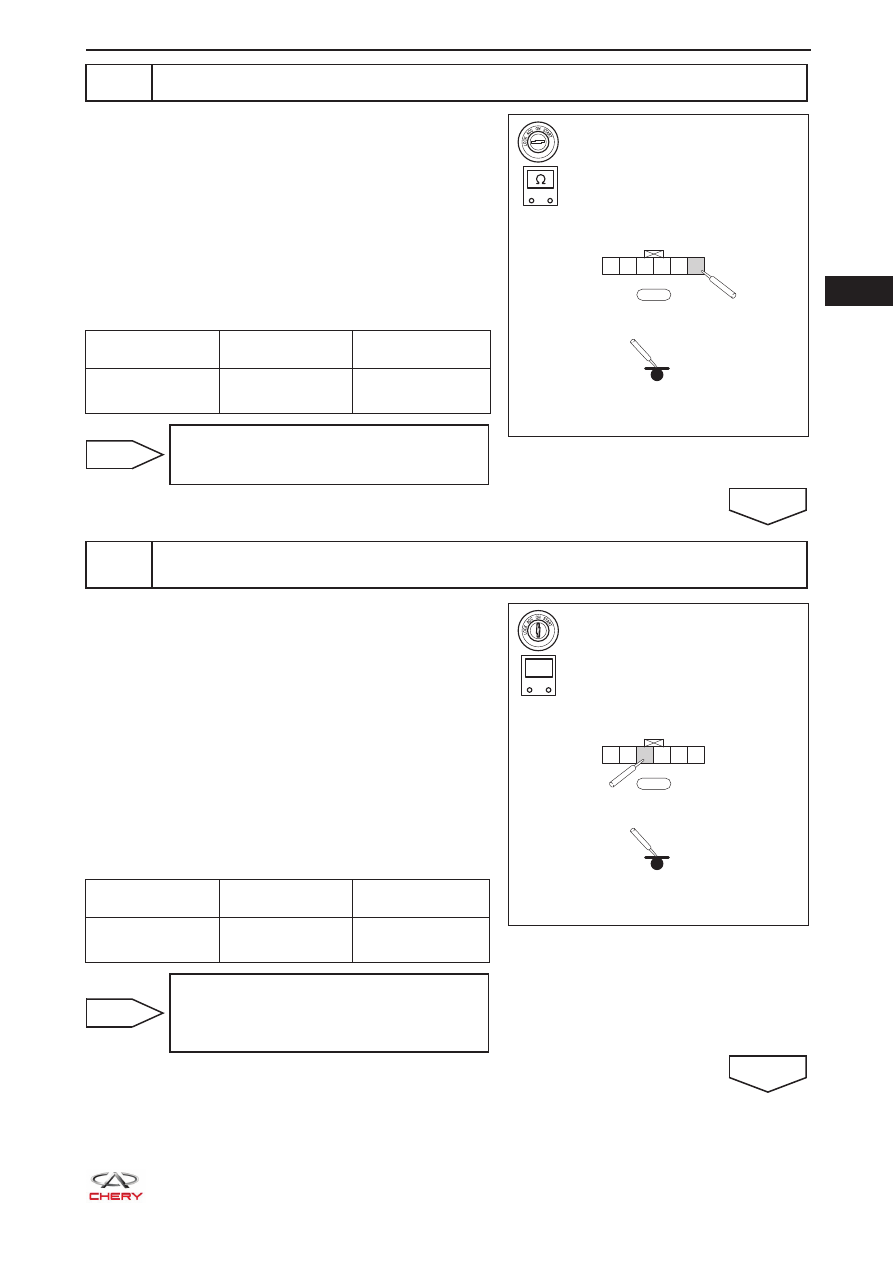

Проверьте жгут проводов и разъем (резистор вентилятора - «масса» кузова)

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъем K-004 резистора вентилятора.

d. С помощью цифрового мультиметра проверьте

электрическую проводимость между контактом 6
разъема K-004 и «массой» кузова, чтобы проверить
исправно ли соединение на «массу» в соответствии
с данными приведенной ниже таблицы.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

K-004 (6) -

«масса» кузова

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем системы кондицио-
нирования

OK

6

Проверьте жгут проводов и разъем (резистор вентилятора - аккумуляторная ба-
тарея)

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъем K-004 резистора вентилятора.

d.  Присоедините «отрицательный» провод аккумуля-

торной батареи.

e.  Поверните замок зажигания в положение ON.

f.  С помощью цифрового мультиметра проверьте на-

пряжение между контактом 3 разъема K-004 и «мас-
сой» кузова, чтобы проверить исправна ли цепь пи-
тания в соответствии с данными приведенной ниже
таблицы.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

K-004 (3) -

«масса» кузова

Замок зажигания

в положении ON

от 9 до 16В

НЕИСПРАВНОСТЬ



Проверьте жгут проводов и разъем реле
вентилятора, предохранитель MF05 в
блоке предохранителей и реле в мо-
торном отсеке и резистор вентилятора

OK

RT21311260

-

+

K-004

1

2

3

4

5

6

RT21311270

K-004

1

2

3

4

5

6

-

+

V

       31

31-58

7

Проверьте резистор вентилятора

a.  Снимите резистор вентилятора.

b.  Установите на автомобиль новый резистор вентилятора.

c.  Для проверки, записываются ли снова диагностические коды, используйте диагностический те-

стер X-431 3G.

НЕТ



Замените резистор вентилятора

ДА

8

Подтвердите диагностические коды

a.  Надежно присоедините все отсоединенные разъемы.

b.  Присоедините «отрицательный» провод аккумуляторной батареи.

c. Включите

зажигание.

d.  Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для записи и удаления диагностических кодов, записанных в панели управления системой
HVAC.

e.  Поверните замок зажигания в положение LOCK и подождите несколько минут.

f.  Поверните замок зажигания в положение ON.

g.  Снова используйте диагностический тестер X-431 3G для считывания диагностических кодов, за-

писанных в панели управления системой HVAC.

НЕИСПРАВНОСТЬ



Замените панель управления систе-
мой HVAC

OK

Система работает нормально

  31

31-59

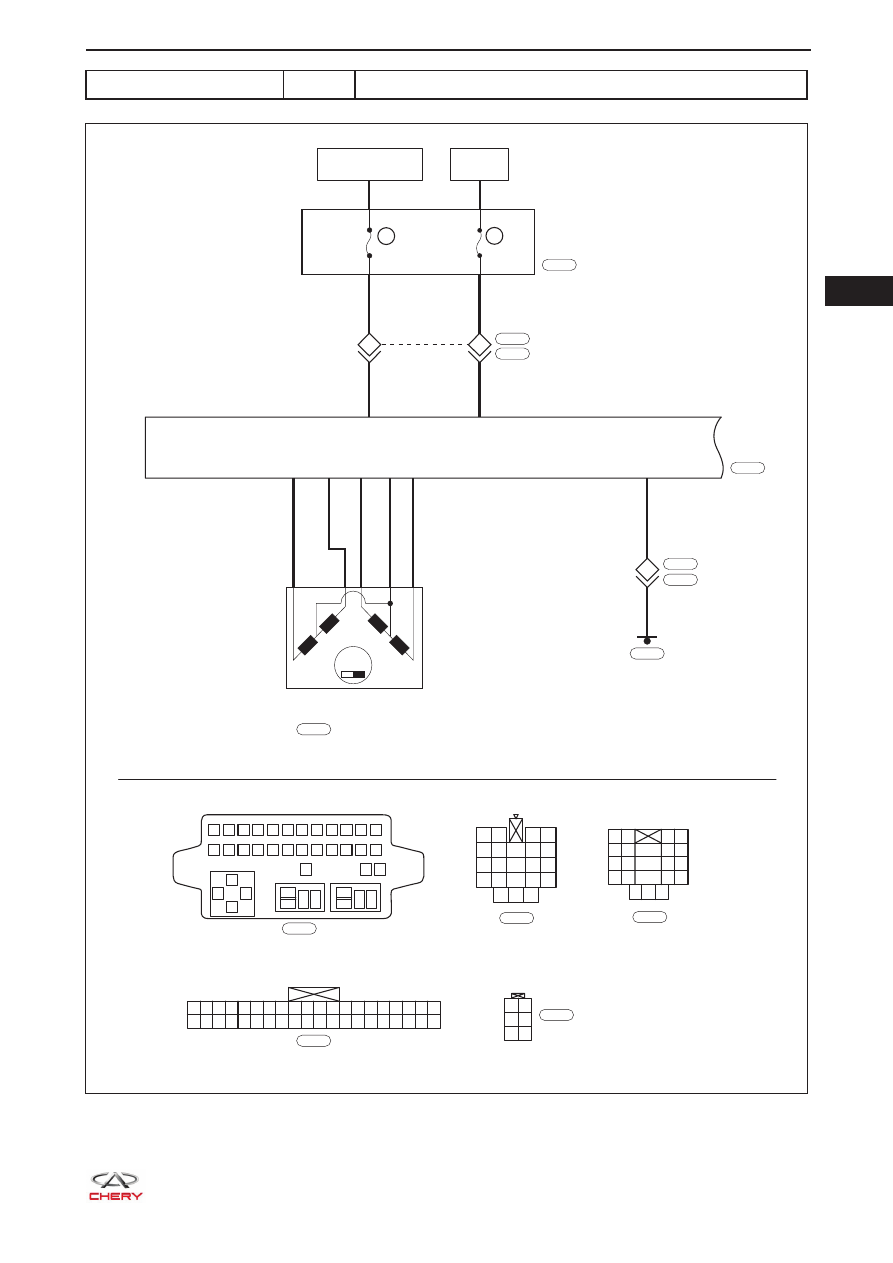

Диагностический код

B2172

Привод заслонки рециркуляции воздуха

ET21310160

ПАНЕЛЬ
УПРАВЛЕНИЯ
СИСТЕМОЙ
HVAC

K-012

АККУМ.

БАТАРЕЯ

RF10

7.5A

RF21

10A

ПОЛОЖЕНИЕ ON

ИЛИ START ЗАМКА

ЗАЖИГАНИЯ

10

21

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

W

K-012

22 21 20

18

19

17 16 15

13

14

12 11 10

8

9

7

6

5

3

4

2

1

B

I-039

B

I-007

2

WB

BR

4

21

WV

19

Y

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ
В САЛОНЕ

I-007

I-039

K-007

4

B

BrW

8

I-039

K-007

I-037

W

K-007

1

2

3

4

5

6

8

9

10 11

13 14

15 16

18

17

21

20

22

7

12

19

4 1

5 2

6 3

B

K-006

6

GY

8

4

BY

6

3

RY

7

1

2

Br

1

BBL

5

M

A

B

ПРИВОД ЗАСЛОНКИ ПЕРЕКЛЮЧЕНИЯ РЕЖИМА
РЕЦИРКУЛЯЦИИ И ПОДАЧИ НАРУЖНОГО ВОЗДУХА

K-006
