       31

31-44

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем системы кондицио-
нирования

OK

5

Подтвердите диагностические коды

a.  Надежно присоедините все отсоединенные разъемы.

b.  Присоедините «отрицательный» провод аккумуляторной батареи.

c. Включите

зажигание.

d.  Используйте диагностический тестер X-431 3G с последней версией программного обеспече-

ния для записи и удаления диагностических кодов, записанных в панели управления системой
HVAC.

e.  Поверните замок зажигания в положение LOCK и подождите несколько минут.

f.  Поверните замок зажигания в положение ON.

g.  Снова используйте диагностический тестер X-431 3G для считывания диагностических кодов, за-

писанных в панели управления системой HVAC.

НЕИСПРАВНОСТЬ



Замените панель управления систе-
мой HVAC

OK

Система работает нормально

  31

31-45

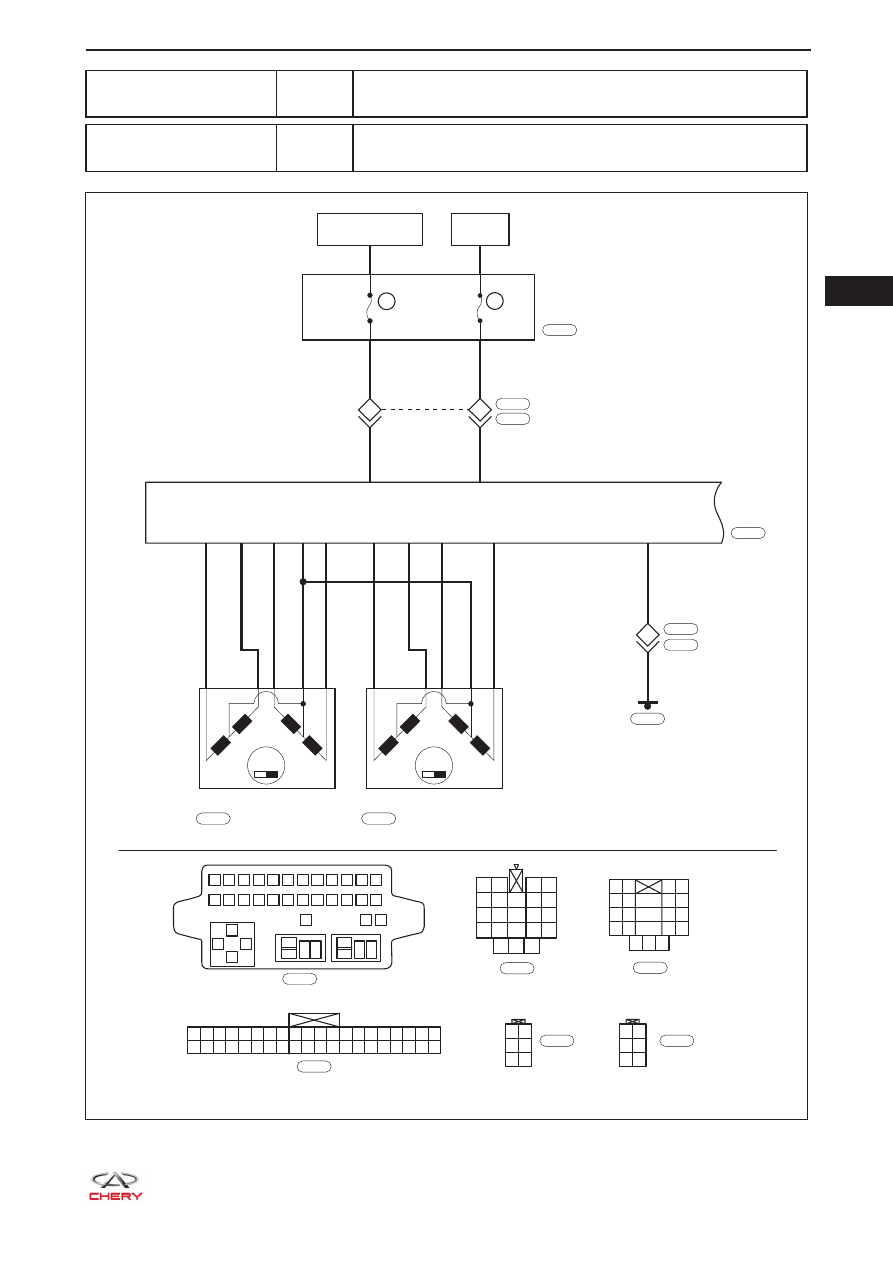

Диагностический код

B2160

Сбой привода заслонки смешивания воздуха (левая
сторона)

Диагностический код

B2163

Сбой привода заслонки смешивания воздуха (правая
сторона)

ET21310130

K-012

RF10

7.5A

RF21

10A

10

21

1

2

3

4

5

6

7

8

9 10 11 12

13

85

85

87

87 30

87 30

30

86

86

85

86

14 15 16 17 18 19 20 21 22 23 24

25

27

26

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

W

K-012

22 21 20

18

19

17 16 15

13

14

12 11 10

8

9

7

6

5

3

4

2

1

B

I-039

B

I-007

2

WB

BR

4

21

WV

19

Y

I-007

I-039

K-007

4

B

BrW

8

I-039

K-007

I-037

W

K-007

1

2

3

4

5

6

8

9

10 11

13 14

15 16

18

17

21

20

22

7

12

19

6

B

10

4

L

12

3

R

9

2

Br

1

Y

11

M

A

B

6

BlB

39

4

VB

16

3

GBr

40

2

Br

1

1

WG

15

M

A

B

4 1

5 2

6 3

4 1

5 2

6 3

K-003

K-010

B

K-003

B

K-010

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

АККУМУЛЯТОР1

НАЯ БАТАРЕЯ

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ В САЛОНЕ

ПАНЕЛЬ
УПРАВЛЕНИЯ
СИСТЕМОЙ HVAC

ПРИВОД ЛЕВОЙ ЗАСЛОНКИ СМЕШИВАНИЯ ВОЗДУХА

ПРИВОД ПРАВОЙ ЗАСЛОНКИ СМЕШИВАНИЯ ВОЗДУХА

       31

31-46

Диагности-

ческий код

Описание диагно-

стического кода

Условия появления

диагностического

кода

Возможная причина

B2160

Сбой привода за-

слонки смешивания

воздуха (левая сто-

рона)

Замок зажигания в

положении ON

Привод заслонки смешивания воз-

•

духа

Жгут проводов и разъем

•

Панель управления системой HVAC

•

B2163

Error of AC Mix

Actuator (Right Side)

  ВНИМАНИЕ

При выполнении диагностики и проверке электрического оборудования всегда обращайтесь к

•

электрической схеме соответствующей цепи и информации о компоненте.

Процедура диагностики

1

Проверьте жгут проводов и разъемы

Используйте электрическую схему в качестве справочного источника для выполнения следующих
процедур:

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумуляторной батареи.

c.  Отсоедините разъем K-012 панели управления системой HVAC.

d.  Отсоедините разъем K-010 привода левой заслонки смешивания воздуха и разъем K-003 приво-

да правой заслонки смешивания воздуха.

e.  Проверьте, нет ли истирания, проколов, защемления или частичного обрыва жгутов проводов.

f.  Найдите сломанные, погнутые, выступающие или корродированные контакты.

g.  Убедитесь, что соответствующие контакты разъема находятся в хорошем состоянии.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем системы кондицио-
нирования

OK

2

Проверьте привод заслонки смешивания воздуха

a.  Снимите привод заслонки смешивания воздуха.

b.  Установите на автомобиль новый привод заслонки смешивания воздуха.

c.  Для проверки, записываются ли снова диагностические коды, используйте диагностический те-

стер X-431 3G.

НЕТ



Замените привод заслонки смешива-
ния воздуха

ДА

  31

31-47

3

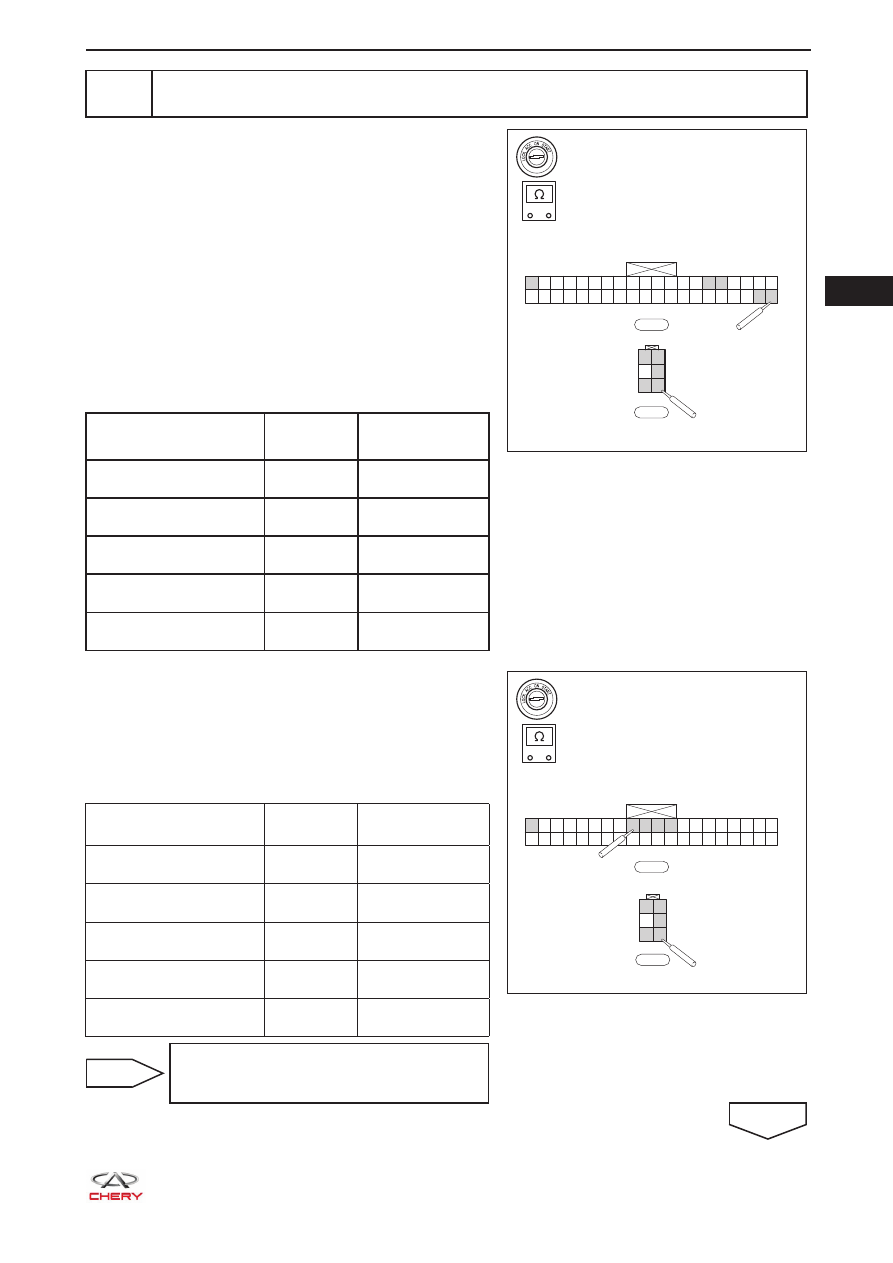

Проверьте жгут проводов и разъем (панель управления системой HVAC - привод
заслонки смешивания воздуха)

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините «отрицательный» провод аккумулятор-

ной батареи.

c.  Отсоедините разъем K-012 панели управления си-

стемой HVAC.

d.  Отсоедините разъем K-010 привода левой заслонки

смешивания воздуха и разъем K-003 привода пра-
вой заслонки смешивания воздуха.

e.  С помощью цифрового мультиметра проверьте элек-

трическую проводимость между контактами разъема
K-012 и разъема K-010, чтобы проверить наличие об-
рыва в цепи привода левой заслонки смешивания воз-
духа в соответствии с приведенной ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия

проверки

K-012 (15) - K-010 (1)

Всегда

Проводимость

имеется

K-012 (1) - K-010 (2)

Всегда

Проводимость

имеется

K-012 (40) - K-010 (3)

Всегда

Проводимость

имеется

K-012 (16) - K-010 (4)

Всегда

Проводимость

имеется

K-012 (39) - K-010 (6)

Всегда

Проводимость

имеется

f.  С помощью цифрового мультиметра проверьте

электрическую проводимость между контактами
разъема K-012 и разъема K-003, чтобы проверить
наличие обрыва в цепи привода правой заслонки
смешивания воздуха в соответствии с приведенной
ниже таблицей.

Нормальное состояние

Подключение

мультиметра

Условия

Условия про-

верки

K-012 (11) - K-003 (1)

Всегда

Проводимость

имеется

K-012 (1) - K-003 (2)

Всегда

Проводимость

имеется

K-012 (9) - K-003 (3)

Всегда

Проводимость

имеется

K-012 (12) - K-003 (4)

Всегда

Проводимость

имеется

K-012 (10) - K-003 (6)

Всегда

Проводимость

имеется

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов и разъем системы кондицио-
нирования

OK

RT21311160

-

+

K-012

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

K-010

4 1

5 2

6 3

RT21311170

-

+

K-012

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

K-003

4 1

5 2

6 3
